重庆小区五方通话与无线覆盖系统图

来源：安防百科 / 时间: 2024-04-03

重庆小区五方通话与无线覆盖系统图-重庆监控安装工程公司

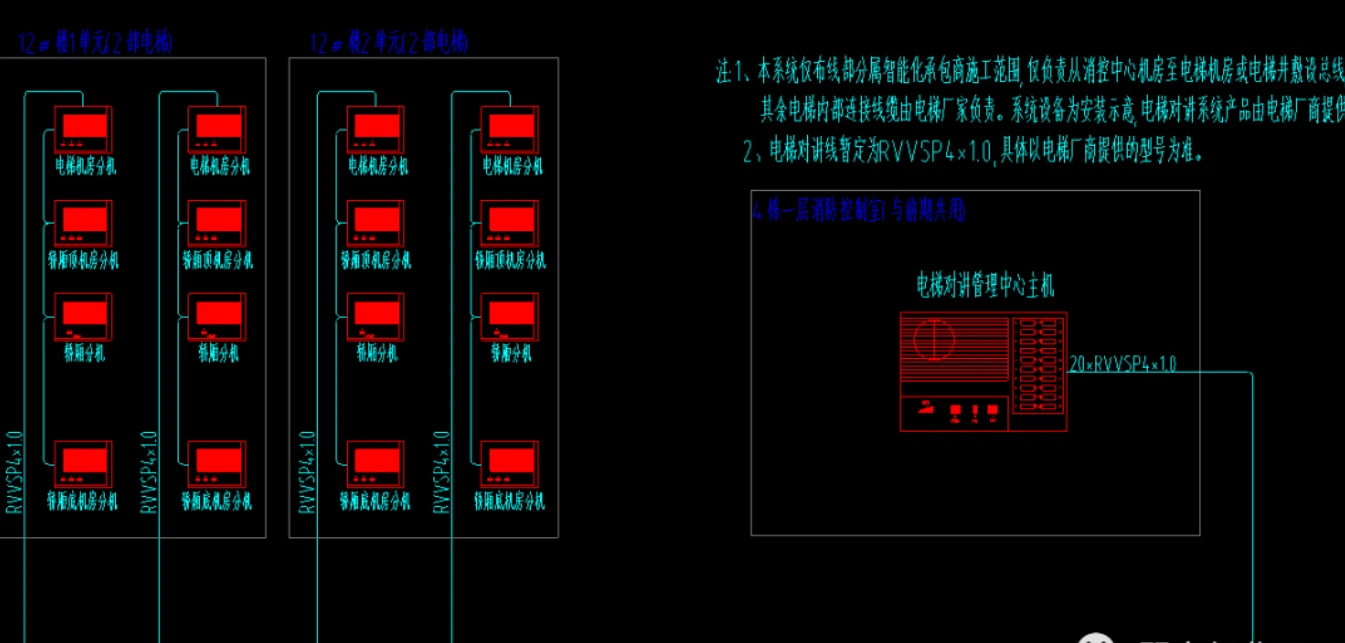

一、五方通话

每几台电梯只需布一根2芯或4芯RVV1.0到中心主机。

1、机房对讲主机及监控中心对讲主机一般由电梯厂家提供。

2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）。

3、敷线线缆为：PVC护套屏蔽软电缆1.0mm4的2芯电缆，型号为RVVP2×1.0。

4、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

5、电梯机房到监控中心的最远布线距离不能超过2km。

6、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

7、通讯线路单根内阻平均每百米不高于4Ω。

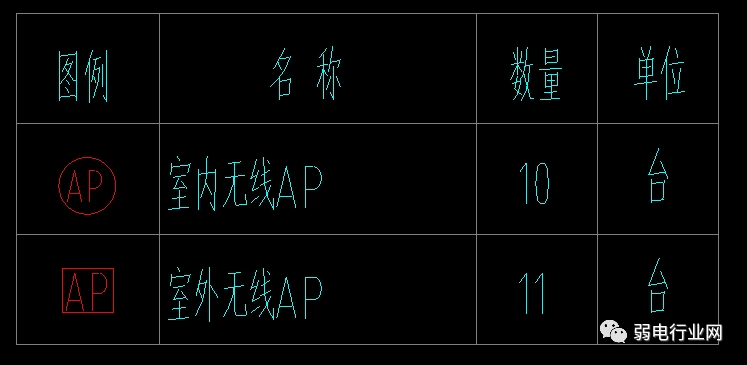

二、无线覆盖

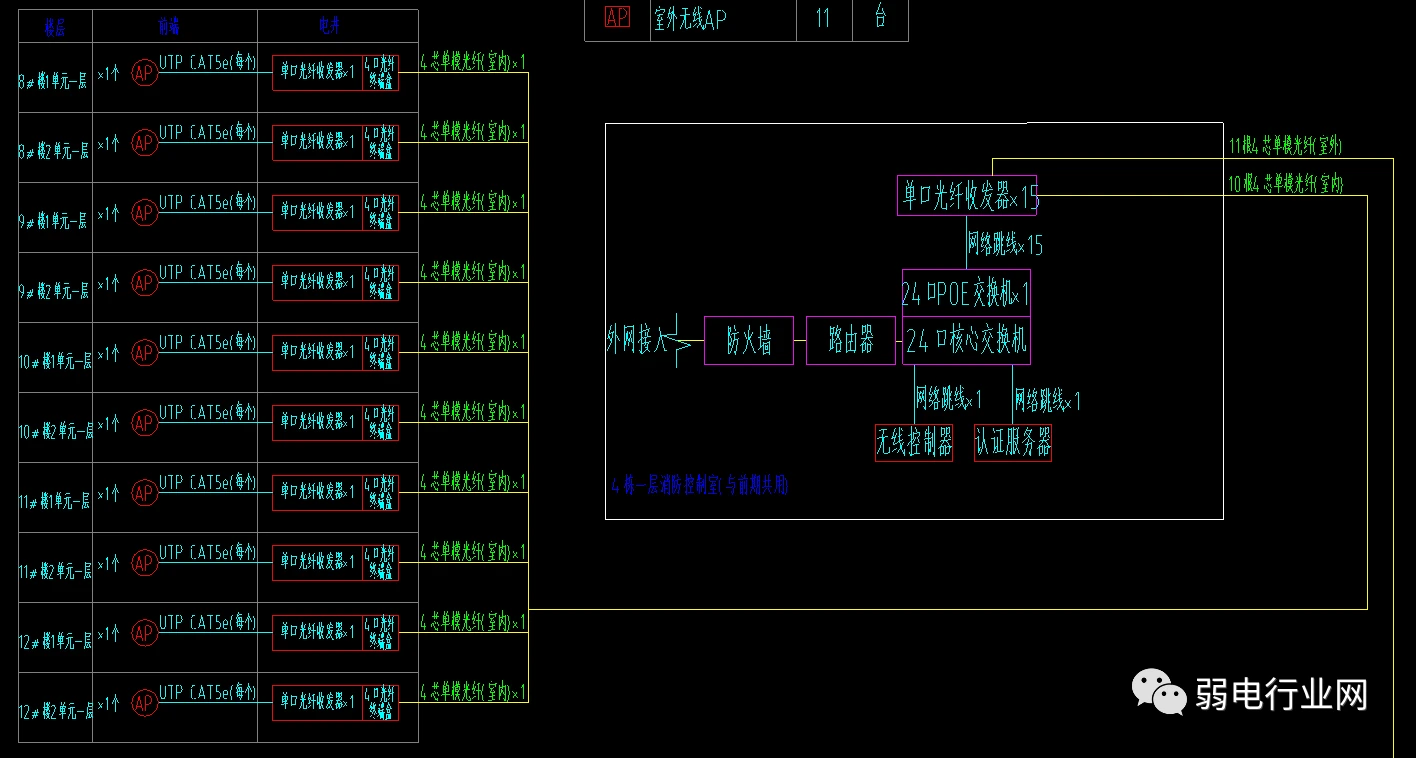

图示很直观，后端主要是交换机及管理设备，前端是无线ap，使用光纤收发器传输，是通用做法。
