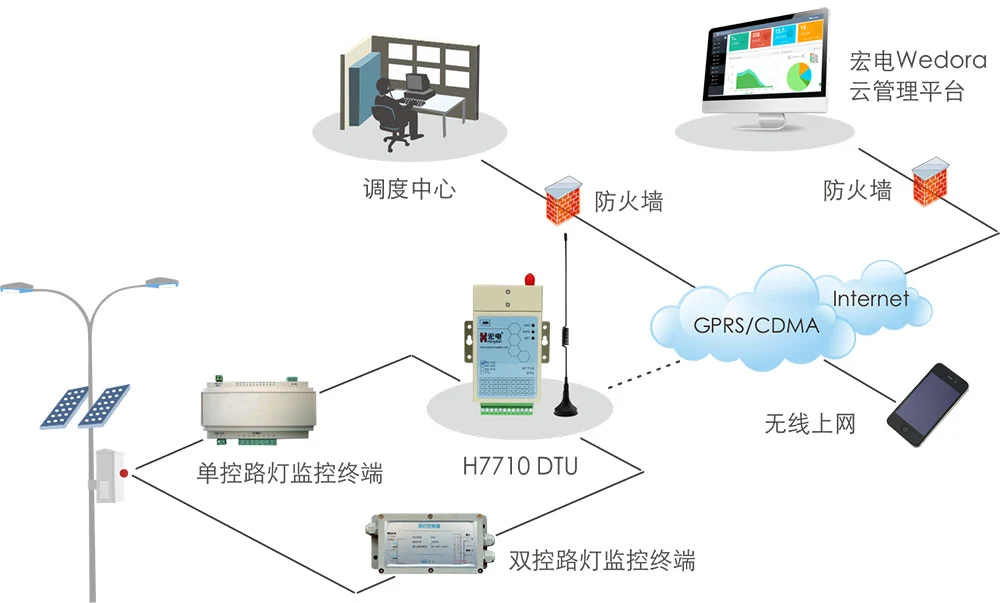

1、路灯控制终端
路灯采集控制终端由一级终端路灯控制监控柜和二级终端组成，监控柜包括工控机、电能测量单片机、多路控制板、监控板；二级终端安装在每盏灯里，包括电力载波模块（EPCW）和输入输出接口板；路灯控制终端可实时监控每盏路灯的亮灭情况、电能负荷状态、灯杆损坏报警，漏电报警等功能。
2、无线传输设备
宏电H7710 工业级 GPRS DTU（通用版）是基于GPRS 数据通信网络的终端产品，通过232/485和路灯监控终端内的PLC相连，内插SIM数据卡通过GPRS网使得路灯监控终端和数据管理中心形成网络通信，实现数据管理中心远程监控路灯运行。产品采用国际标准TCP/IP通信协议，且实现数据透传功能，高规格的工业设计以及小巧的外形很好的融入了路灯监控一级终端内。
3、数据管理中心
1） 遥控：主站计算机按设定好的经纬时间曲线自动控制全市路灯的开/关状态，也可在主站手动控制任意的一级终端和二级终端的开/关状态。
2） 遥测：自动巡测或随机检测各个终端亮灯率、电压、电流、功率因数、有功和频率等工作参数，在自动运行时只要终端有变化，它便立即将变化数据向主站传输，无须主站巡检。
3） 遥信：对各个终端开/关状态、故障和报警等信息的获取，保证系统有效正常地运行。
