安装配置Prometheus+Grafana监控MySQL

介绍

Grafana是一个可视化面板，有着非常漂亮的图表和布局展示，功能齐全的度量仪表盘和图形编辑器，支持zabbix、InfluxDB、Prometheus，MySQL,PotgreSQL等数据源。主要特性：灵活丰富的图形化选项；可以混合多种风格；支持白天和夜间模式。

Prometheus（普罗米修斯）是一套开源的监控&报警&时间序列数据库的组合，可以用于监控Linux系统信息，MySQL等。

使用Grafana添加Prometheus数据源，可以实现MySQL非常友好的监控界面。

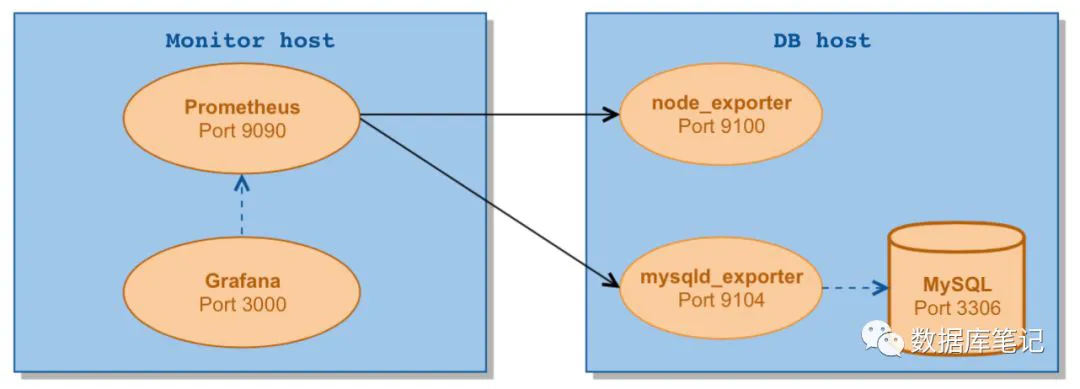

示意图

安装环境

监控工具部署环境:
IP:10.xx.xxx.175
被监控环境:
IP:10.xx.xxx.181

安装包明细

Golang:
go-1.4.3
>go-1.6
Prometheus:
prometheus-2.3.1
Prometheus exporter:
mysqld_exporter-0.10.0
node_exporter-0.16.0
grafana:
grafana-4.6.3-1.x86_64.rpm(最新版本5.2不可用)
grafana dashboard:
grafana-dashboards-1.9.0(最新版本1.12.0不可用)

参考及引用链接

Go源码下载链接:
https://github.com/golang/go
Grafana-dashboards仪表盘下载链接:
https://github.com/percona/grafana-dashboards/tree/v1.9.0
Prometheus官方下载链接:
https://prometheus.io/download/
Granfana官方下载链接
https://grafana.com/grafana/download
Percona博客 搭建Prometheus+Grafana:
https://www.percona.com/blog/2016/02/29/graphing-mysql-performance-with-prometheus-and-grafana/

安装步骤

大前提:

由于网络不通，go get，git clone等均无效。所以本次安装步骤均以手动下载包的方式安装

一，下载好上述列出的所有安装包

二，安装Go环境（如果有Go环境跳过此步）

由于prometheus和grafana依赖Go环境，所以需要安装Golang 如果系统中已经有go>1.4.3版本，则不需要装go-1.4.3，只需执行：

export GOROOT_BOOTSTRAP=go所在目录

如果系统中没有go环境，想装高版本Go,需要先装go-1.4.3

cd go-go-1.4.3/src
./all.bash

安装完成后

export GOROOT_BOOTSTRAP=go所在目录

继续安装高版本Go，这边装的是go-1.10.3：

mv go-go-1.10.3 usr/local/go
cd usr/local/go/src
./all.bash
vim ~/.bash_profile 添加以下环境变量
export GOROOT=/usr/local/go
export GOPATH=/usr/local/go/bin
export PATH=/usr/local/go/bin:$PATH
source ~/.bash_profile

三，搭建Prometheus

tar -C opt -zxvf prometheus-2.3.1.linux-amd64.tar.gz
cd opt
mv prometheus-2.3.1.linux-amd64 prometheus
cd prometheus
mv prometheus.yml prometheus_bak.yml
vim prometheus.yml

编辑prometheus配置:

见[附录]-prometheus.yml

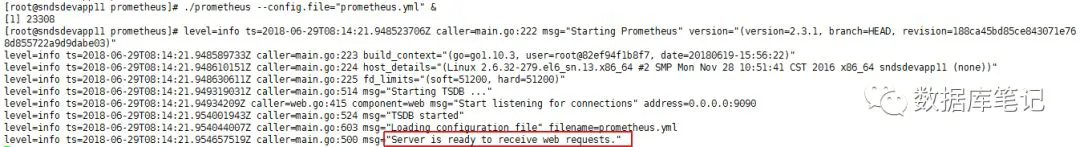

启动prometheus:关闭iptables和selinux

./prometheus --config.file="prometheus.yml" &

启动完成后可以登录prometheus页面:

http://10.37.123.175:9090

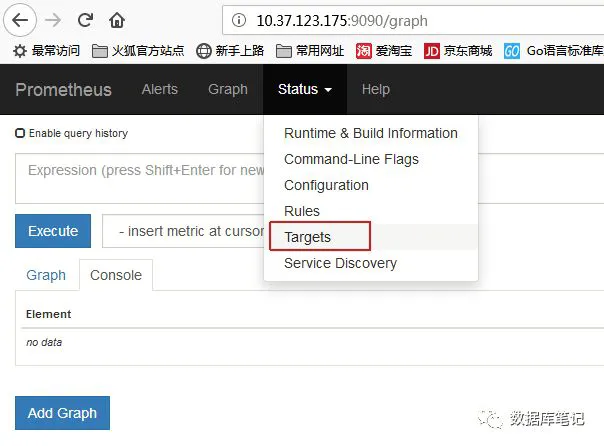

进入后点击菜单栏Status-Targets

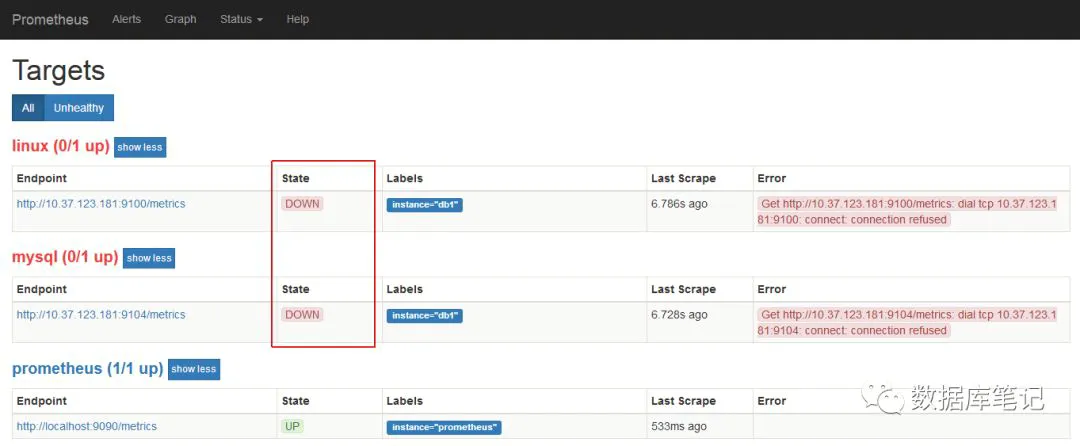

进入Targets页面可以看到prometheus.yml中配置的linux和mysql状态是DOWN，显示连接10.37.123.181失败。这是正常现象。需要安装在待监控机器安装exporter工具来建立数据传输。

四，搭建prometheus exporter

exporter工具需要在待监控的服务器上进行安装，作用是格式化数据传输。

tar -zxvf mysqld_exporter-0.10.0.linux-amd64.tar.gz
tar -zxvf node_exporter-0.16.0.linux-amd64.tar.gz
mv mysqld_exporter-0.10.0.linux-amd64 /usr/local/mysqld_exporter
mv node_exporter-0.16.0.linux-amd64 /usr/local/node_exporter

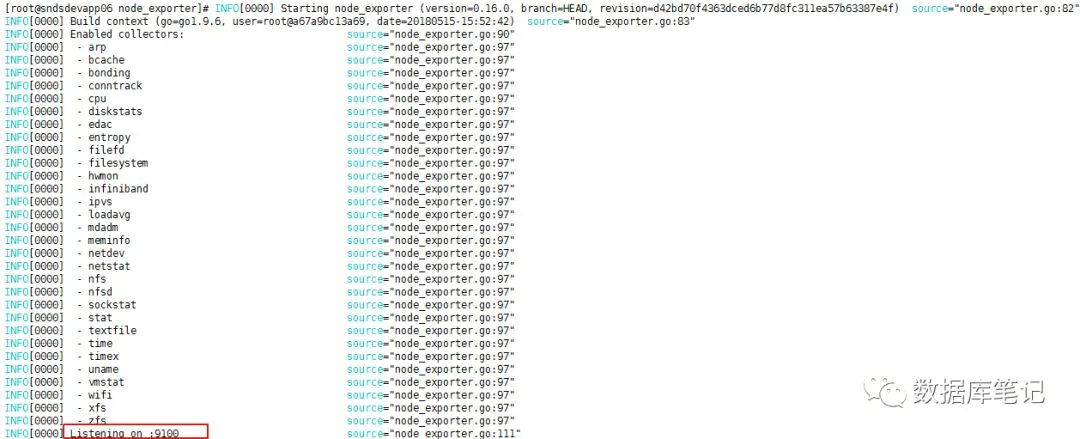

启动node_exporter:

/usr/local/node_exporter/node_exporter &

创建mysqld_exporter用户：

mysqld_exporter需要连接到Mysql，所以需要Mysql的权限，先创建用户并赋予所需的权限：

mysql> GRANT REPLICATION CLIENT, PROCESS ON *.* TO 'prom'@'10.37.%' identified by '123456';
mysql> GRANT SELECT ON performance_schema.* TO 'prom'@'10.37.%';

创建.my.cnf配置文件:

cd /usr/local/mysqld_exporter
cat << EOF > .my.cnf
[client]
user=prom
password=123456
host=10.37.123.181
EOF

启动mysqld_exporter：

./mysqld_exporter -config.my-cnf=".my.cnf" &

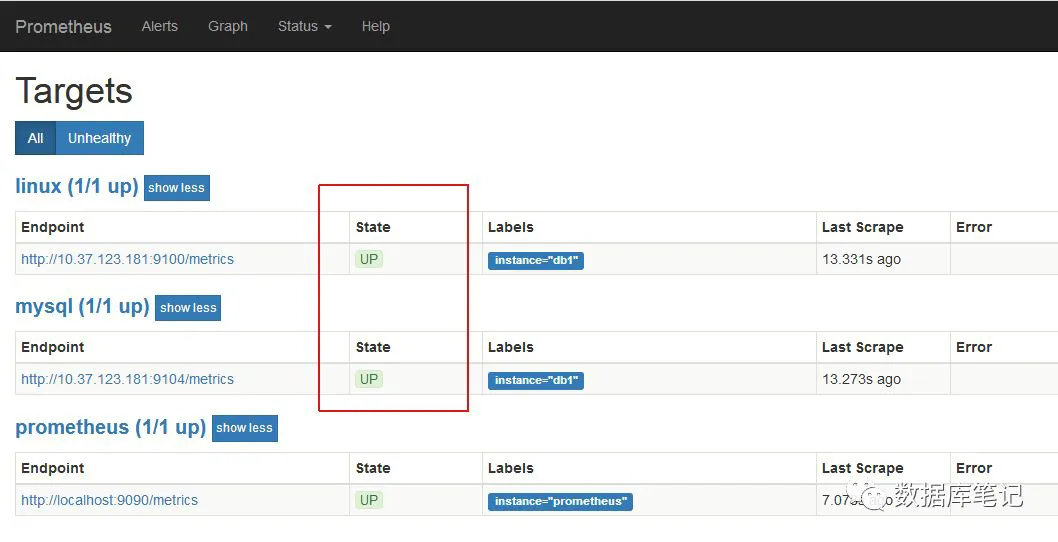

启动完node_exporter和mysqld_exporter后，再回到http://10.37.123.175:9090 Status->Targets下 状态已经切换为UP

到此Prometheus安装完成，可以通过其监控os和mysql的状态数据，不过由于Prometheus图形界面不是很友好，继续安装Grafana。

五，安装Grafana

yum localinstall grafana-4.6.3-1.x86_64.rpm

安装路径信息:

二进制文件： /usr/sbin/grafana-server
init.d 脚本： /etc/init.d/grafana-server
环境变量文件： /etc/sysconfig/grafana-server
配置文件： /etc/grafana/grafana.ini
启动项： grafana-server.service
日志文件：/var/log/grafana/grafana.log
默认配置的sqlite3数据库：/var/lib/grafana/grafana.db

编辑Grafana配置项：

vim /etc/grafana/grafana.ini
将dashboards.json配置项中的配置按图中所示修改:
(注意：参数前面的;必须去掉，不然不生效！！！
如果下载最新Grafana版本，则没有此配置项)

六，配置仪表盘:

(注意:经测试Grafana-dashboards-1.10-1.12均无效，无法显示图表)
unzip grafana-dashboards-1.9.0.zip
cd grafana-dashboards-1.9.0
cp -r dashboards /var/lib/grafana/

grafana-3.x及以下版本需要执行以下命令，不然图形不显示

sed -i 's/step_input:""/step_input:c.target.step/; s/ HH:MM/ HH:mm/; s/,function(c)/,"templateSrv",function(c,g)/; s/expr:c.target.expr/expr:g.replace(c.target.expr,c.panel.scopedVars)/' /usr/share/grafana/public/app/plugins/datasource/prometheus/query_ctrl.js
sed -i 's/h=a.interval/h=g.replace(a.interval, c.scopedVars)/' /usr/share/grafana/public/app/plugins/datasource/prometheus/datasource.js

七，启动Grafana

service grafana-server start
如果提示已经启动则:
service grafana-server restart

登录Grafana页面:http://10.37.123.175:3000

初始用户名和密码:admin/admin

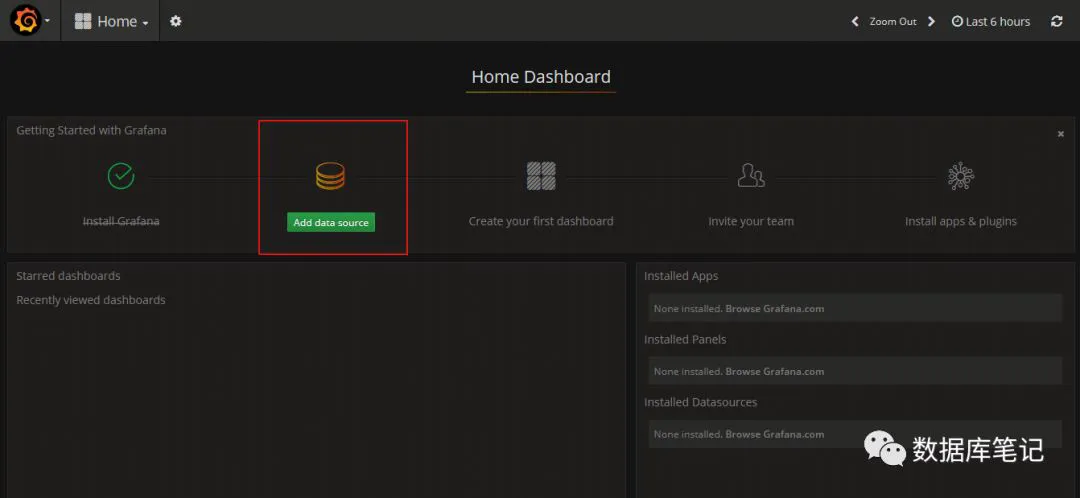

登录进入后，先点击add data source配置数据源:

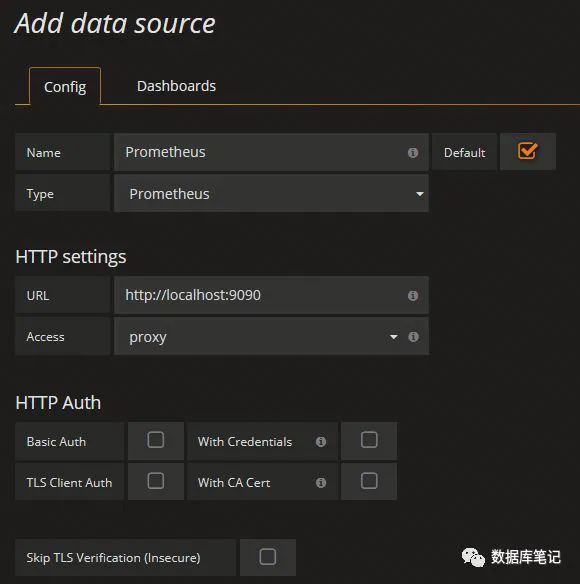

配置信息如图所示，不要做其他任何修改:

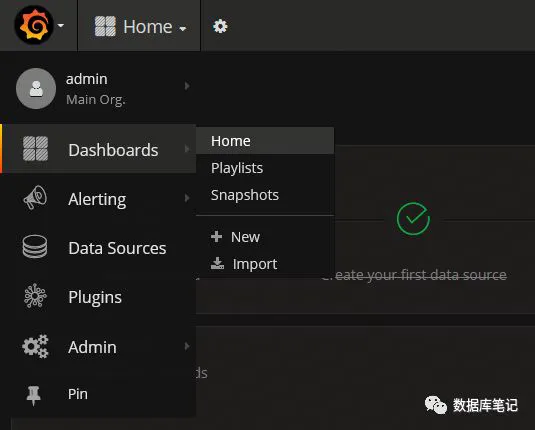

配置完成后，点击dashboards->home进入主界面

点击最上方Home下拉按钮,即可选择想要的监控参数:

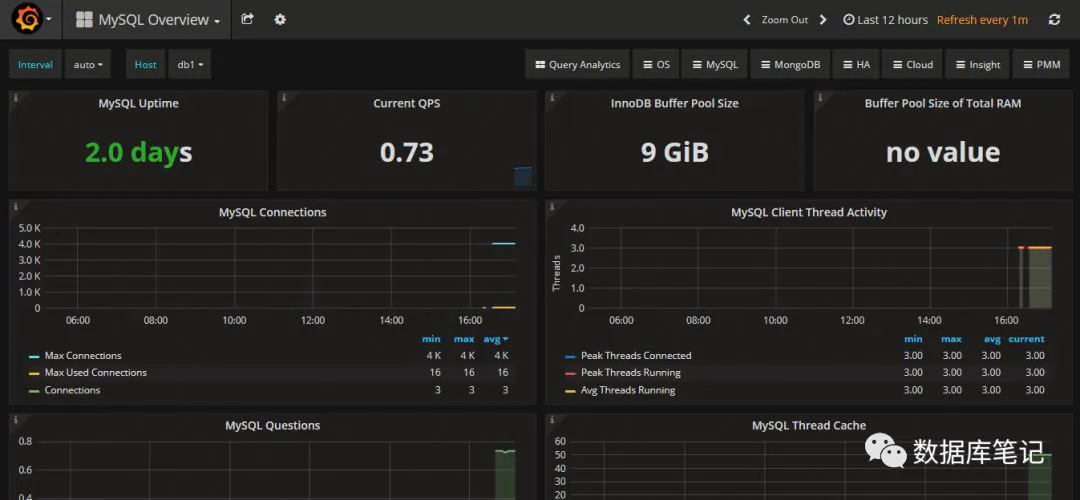

这里选择MySQL Overview,即可看到非常棒的图形化监控界面

[附录]

prometheus.yml：

global:
  scrape_interval: 15s
  evaluation_interval: 15s
scrape_configs:
  - job_name: prometheus
    static_configs:
      - targets: ['localhost:9090']
        labels:
          instance: prometheus
  - job_name: linux
    static_configs:
      - targets: ['10.xx.xxx.181:9100']
        labels:
          instance: db1
  - job_name: mysql
    static_configs:
      - targets: ['10.xx.xxx.181:9104']
        labels:
          instance: db1
