我DIY了一个高颜值NFC卡，可以当门禁卡用。

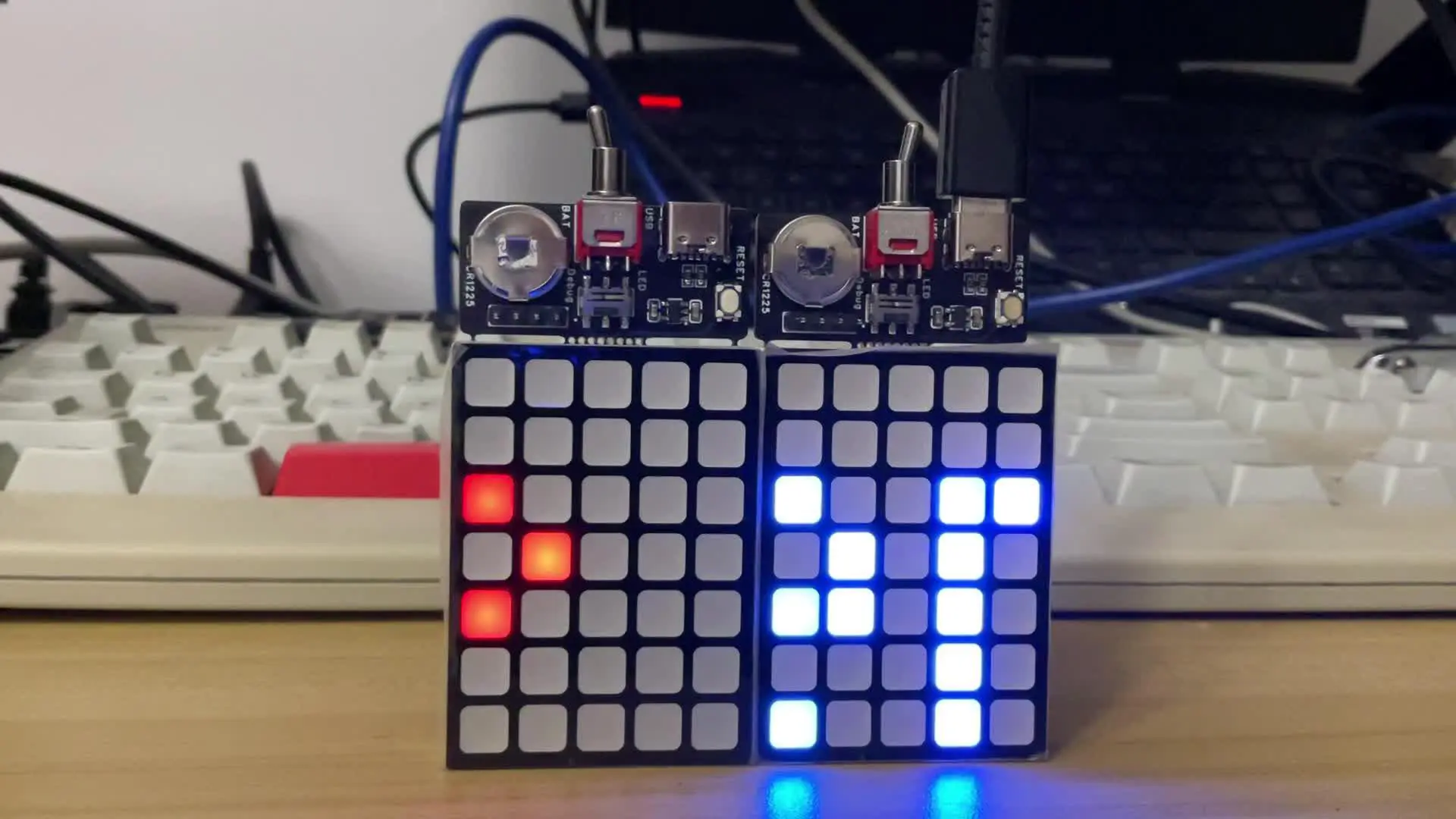

它带LED点阵“屏”，碰到NFC设备就可以亮起来~

能当成个人名片用，因为它可以显示你的名字。也能显示任何文字、图案。PS：还能滚动显示！

https://www.zhihu.com/video/1630268955716636672

它能通过官方demo修改文字内容和滚动速度（视频演示的内容就是通过官方DEMO修改的）。

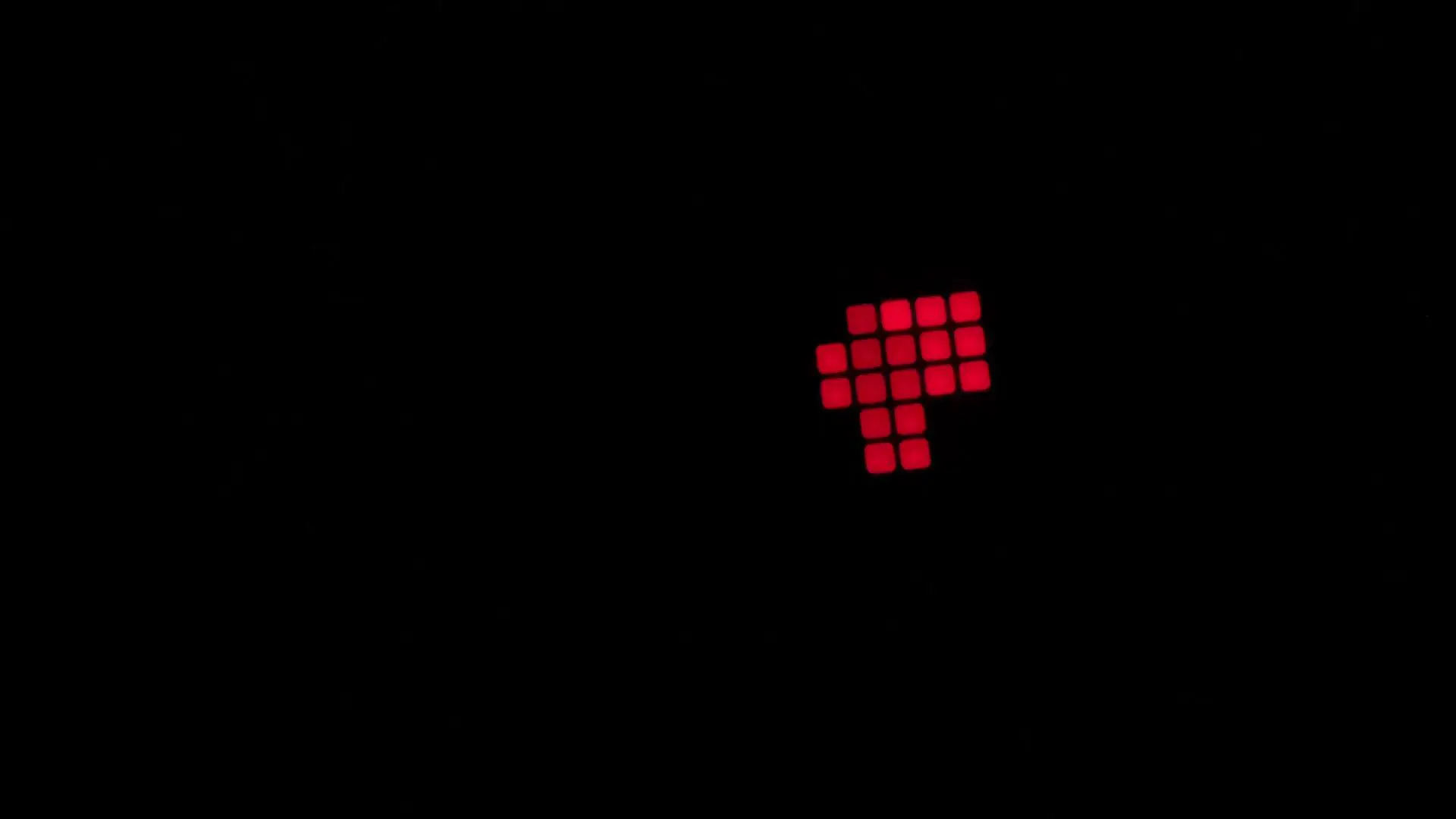

它能使用手机NFC无线供电！也就是说，手机提供的电，能点亮LED！就像这样：

https://www.zhihu.com/video/1630269330557210624

本文将分享它的制作资料~

如果你也想DIY，希望能帮到你~

项目描述

NFC卡用NXP LPC8N04单片机制作，LED点阵使用可更换式设计，LED的排列方式选用5x7。

LED点阵设计思路

LED点阵需要满足以下基本条件：

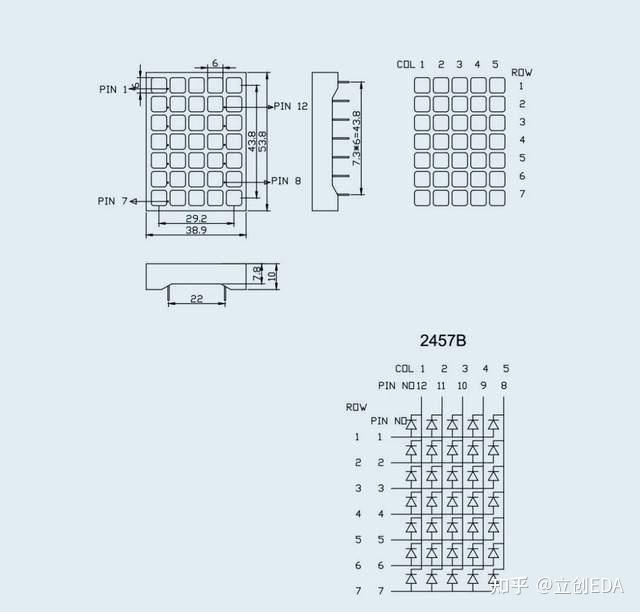

1.共阳极（7阳5阴）。引脚排列如下：

PCB在PIN8以下和PIN12以上留出了空位，可兼容7+7带两个无效引脚的设计。

2.大小在39x54m㎡左右，高度一般是10mm。

3.引脚间距为纵向7.3mm，横向22mm。

4.如果需要无线供电，只能选择红色等工作电压较低的LED。

电路设计图

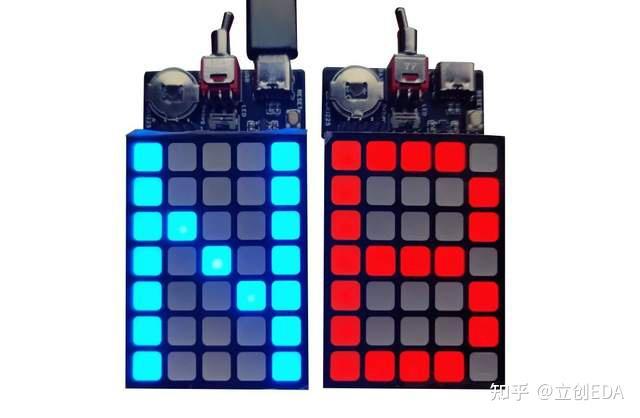

红色LED点阵使用CR1225纽扣电池供电，蓝色LED点阵使用USB-C接口供电。

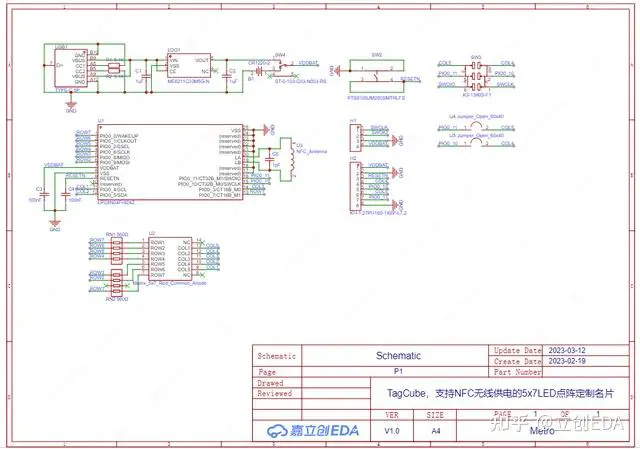

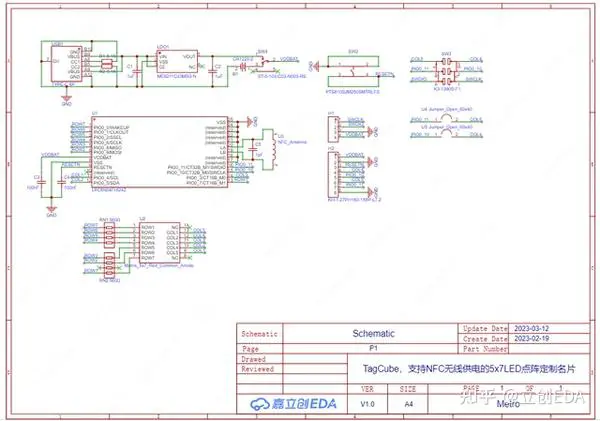

原理图

NFC天线参数与板厚相关，请勿随意调整板厚，如需调整请使用官方工具重新计算天线参数：NFC Antenna Tool，切记！

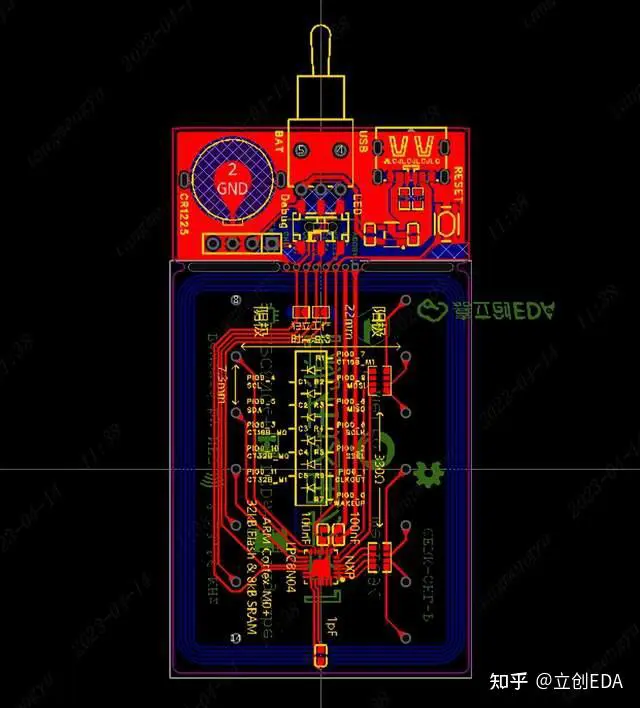

PCB图

官方Demo使用方法

官方Demo的使用，分为两部分——MCU程序下载、App安装。

1.MCU程序下载

这部分比较简单，只需要将附件中的app_demo.hex文件下载到MCU即可（固件兼容LPC8N04的两个bootloader版本）。烧录的方法取决于手头有的工具，从官方的MCUXpresso自带工具到J-Link之类都是OK的。

2.App安装

首先，需要在手机下载对应的Demo App，下载和使用方式见
https://oshwhub.com/metro/tagcube#P4，这里不再赘述。

设计灵感来源

这个板子的设计灵感来源于LPC8N04官方开发板的官方demo。

主要做了如下改动：

1.重新设计板子为名片形状，分为NFC和调试两个子板，其中调试子板可在不使用时移除。
2.为了布线方便，针对LED重新修改了引脚，但不影响demo的功能（需修改源代码并重新编译固件）。
3.官方设计中使用了35个LED组成点阵，我这里直接使用了大面积的5x7的LED点阵（通常用于电梯），显示效果更好。
4.LED点阵使用可更换式设计，留出了使用冠簧或爪簧的空间，当然也可以直接焊接。
5.多供电设计，支持USB、纽扣电池和无线供电三种供电方式，通过钮子开关切换。

如何制作门禁卡

首先，要将原有的门禁卡和手机联通

• 下载NFC Tools Pro
• 打开手机的NFC功能
• 将实体卡紧贴在手机的背面
• 点击复制即可

然后，将手机和新的卡联通

• 将实体卡紧贴在手机的背面
• 点击复制即可

最后，你就得到一个炫酷、实用的NFC卡啦！

这里只教学在法律许可范围内的，未加密的，可复制的，NFC卡复制教程，请合理学习与使用

结语

看到这里，小编只想说——这个LED点阵，真是玩俄罗斯方块的好苗子啊！有无大佬尝试一下~[憨笑]
