校园安防：智能网络视频监控安防系统解决方案

一、总体概述

1.项目概述

为满足学校办公、教学的现代化场所需要，创造一个安全舒心的学习工作环境，学校领导决定在校园建设一套采用先进的科学技术防范措施即采用先进的电视安防监控系统，通过现代化的科学技术手段，建立一套完整、完善的安全技术防范系统，以满足校园内实时监控要求。

本系统建设主要利用最新的计算机处理技术，将前端的视音频信号编码压缩成数字信号通过网络传输到学校监控中心，再通过学校监控中心将数字信号还原成视音频信号并显示出来，在此同时，视音频信号可经过与原学校路由设备与互联网相连。

2.项目需求分析

2.1.视频监控点需求分析

在校园内的行政办公楼、图书馆、教学楼、荔园生活区、榕园生活区、体育馆、旅游学院、化学实验楼、危险品仓库、保密室、岁月湖餐厅、田径场、四个校门出入口等。该项目的防护范围包括各通道、出入口、单车停放处、停车场、外围等区域出入口位置安装监控点。

2.2.监控点传输线路需求分析

建设的视频监控传输系统主要由两部组成，一部分是短距离即在90米以内的视频传输链路，主要采用超五类双绞线作为传输介质；另一部分是长距离传输90米以上的传输链路，此部分采用4芯室外多模铠装光缆作为传输介质；建成视频监控专用的视频传输网络确保高质量图像传输的畅通，实现系统互联互通，达到视频图像资源共享的要求。

2.3.视频监控中心需求分析

视频监控中心是整个视频监控系统的核心组成部分，它包括监控系统软件、监控图像显示及管理设备等。在视频监控中心可查询所属的各监控点的实时图像，可实现同时查看多个监控点的监视图像，根据需要对存储图像时间设定；通过该系统可实施录像存放、录像回放、图像打印等管理等。

二、系统设计

2.1 监控系统组成

在此方案中，把视频监控系统分成如下几个部分，每部分的基本组成和功能如下：

视频数据采集部分：通过网络智能球或网络摄像机实现对监控点的图像采集，将图像传送到学校视频监控中心，主要设备包括网络智能球、网络摄像机、支架等设备。

视频数据传输部分：通过超五类双绞线、室外单模铠装光缆、光纤模块和交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端的监控录像服务器上存储监控录像，主要设备和线材包括：超五类双绞线、室外单模铠装光缆、交换机等。

视频监控中心部分：视频监控中心是实现对前端设备的图像采集处理，将采集的视频信号转化为图像传送到显示器上，形成直观图像并且处理，其中包括监控系统软件，监控录像服务器等。

2.2 监控点分布（可见摄像机的点位清单文件）

2.3 传输系统设计

整个视频监控传输网络包括核心传输层、汇聚层、接入传输层。核心传输、汇聚传输层是采用室外单模铠装光缆由校已建管道铺设，接入传输层采用超五类双绞线沿楼内原有线路铺设，新铺设的线路采用线槽或线管加以保护或经校已铺设的管道。

2.4 监控中心设计

校区监控中心核心设备由电视墙、视频解码器及录像主机、管理电脑组成。

本期校区建设监控点174个，由于监控点数比较多，按应用需求将监控系统的监看、管理与录像存储分开配置。

监看、管理方面：电视墙配置32寸液晶显示器14台，按电视墙设计图布局，监视器通过14台网络视频解码器连接，按每个监视器9画面显示。同时配置2台管理电脑，安装集中监控管理软件，完成对整个视频监控系统的管理，对摄像机参数、视频参数、PTZ协议参数及镜头参数进行管理，对不同级别的管理人员分配管理、登录、浏览、录像及控制等权限的管理，对网络视频解码器的配置管理等。

存储方面：按照每台IP　SAN主机存储87路视频计算，需要配置IP　SAN主机2台。

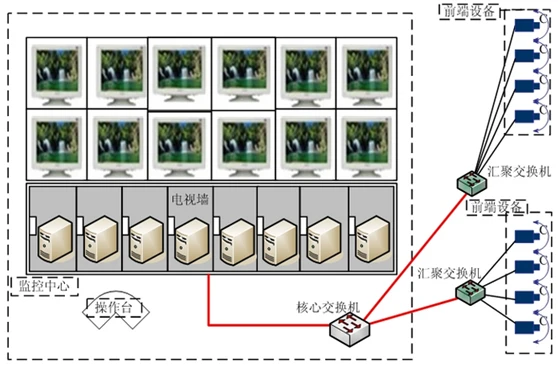

2.5 系统示意图

三、系统功能

校区视频监控系统项目的功能要求：使用维护方便、设备先进、操作可靠、易于扩充，且具有联网功能；在低成本的前提下，完全满足目前及未来几年对图像质量、线路传输、图像处理、信号控制等方面。本次项目具体功能如下：

(1)多画面和全屏监视：

可连接所有前端设备，并将其IP地址列入管理清单。单屏可同时对16路音视频进行监控，同时可以设置1、4、8、9、16画面切换，任一画面都可全屏显示；支持轮巡显示，支持1、4、9、16画面轮巡，轮巡可全屏显示，轮巡时间间隔可设置。

(2)双码流传输：

支持双码流传输，主码流：1080p、UXGA、HD720P、D1、CIF、QCIF，子码流：720P、D1、CIF、QCIF。

(3)云台及镜头控制：

支持对前端云台、镜头、照明、雨刮设备的控制，支持预置位、巡航；支持常用的云台解码协议，并可根据需要添加。

(4)摄像机管理：

支持大规模监控点管理，自动搜索摄像机，配置各类参数，可以调节带宽、图像质量、云台协议、IP地址等参数，并按浏览、轮巡、录像与报警、电子地图等不同功能分别进行分组管理。

(5)多级用户密码管理：

支持用户分级别管理，不同级别用户有不同的操作权限，提高系统安全性。实行三级用户管理，1级用户为管理员用户，可以使用软件所有功能，2、3级为受限用户，可使用部分软件功能。

(6)告警功能：

支持移动侦测/探头报警/联动报警；探头报警触发摄像机云台转动、控制照明等设备，并显示文字、警报声提示，自动对报警摄像机连续抓拍图片，抓拍图片格式支持1080p(1920×1080)、UXGA(1600×1200)、720P(1280×720)、D1(720×480)、CIF(352×288)、QCIF(176×144)；支持布防工作根据时间策略自动执行。

(7)语音对讲：

每路摄像机都可以实现全双工语音传输，支持监控点到管理中心对话，可同时进行多路监听及多路广播。

(8)电子抓拍：

在实时监控同时，可以随时抓拍图像，抓拍的图像格式支持BMP及JPEG，用户可根据实际需要进行设置。

(9)录像功能：

支持手动/定时/位移侦测/报警录像，支持定时/位移侦测/报警录像根据录像时间策略自动运行，支持多盘符录像，录像文件大小可设。

(10)存储管理：

支持录像硬盘容量管理、文件备份管理，支持自动循环覆盖、硬盘数据饱和时产生告警提示。

(11)录像查询回放：

支持音视频同步回放，指定时间回放，可以根据如日期、监控地点、监控主机等检索条件进行录像检索、本地回放，支持远程回放。

(12)日志管理功能：

记录系统的操作及异常错误日志，支持日志记录查询功能。

(13)软件锁屏功能：

支持锁屏功能，在锁屏状态下，限制软件的所有功能操作（全屏功能除外），防止他人非法操作软件。

(14)状态显示：

通过指示灯显示网络摄像机工作状态、录像、报警等情况；当鼠标移动到状态指示灯，自动弹出状态指示灯的注释。

(15)远程数据传输及远程主机配置：

可将指定的设备数据传输到指定的存储服务器，支持远程配置存储服务器的报警与录像配置及控制定时录像、定时布防开关；可控制多台存储管理服务器，存储管理服务器还可与网络监控管理服务器进行绑定，以增加其安全性。

(16)视频码流转发：

支持将前端设备的音视频码流转发到转发服务器上，让转发服务器承担访问负载，减小直接访问前端设备的用户数，让更多用户同时接收音视频，而不会因网络带宽原因造成传输线路堵塞、图像无法正常调用、浏览视频的现象；转发服务可设置用户权限；网络监控管理服务器自带32路720P/64路D1转发并发流，当用户连接数较多，可配置专门的流媒体转发服务器协同工作。

(17)带宽优化管理：

多路访问同一个前端设备时，只占用一路带宽，减少了访问前端设备的带宽占用，优化了带宽资源的使用（后端视频并发的路数不变）。

(18)管理配置功能：

支持远程配置所有前后端设备，包含监控中心前端、后端的全部设备资料、配置参数和用户权限资料等，实现系统的统一管理；可与其它管理系统进行通信与同步，以保持数据的一致性。
