4、楼道垂直管道敷设

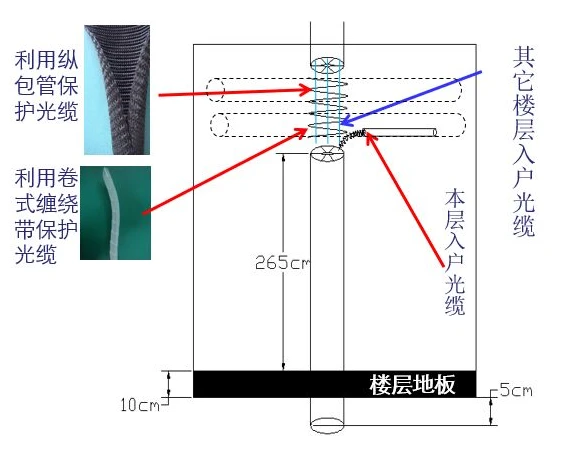

5、跨越水平横向管道的方法:软式保护管跨越法
a、适合于采用Ø32多孔管,又需要跨越横向管道情况。
b、多孔管在上方伸出楼板5~10cm左右,下方多孔管敷设到横向管道位置,约2.65m左右;上下多孔管之间不安装过路盒,本层蝶形光缆直接分歧到水平管道,其它楼层的蝶形光缆跨越横向管道,适当留有余长,并用保护管保护。

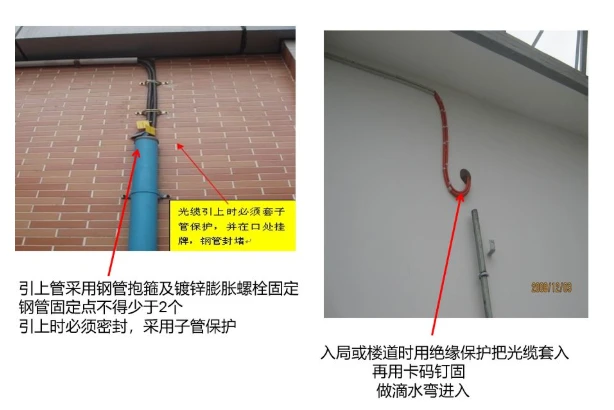

6、引上和入局光缆布放
跨越水平横向管道的方法
四、光缆接头盒

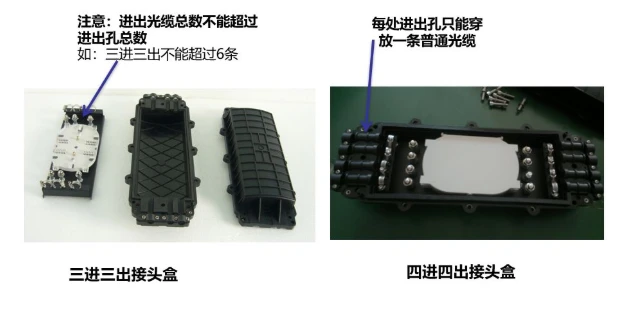

光缆接头盒除了常见的二进二出,也有三进三出和四进四出的接头盒。

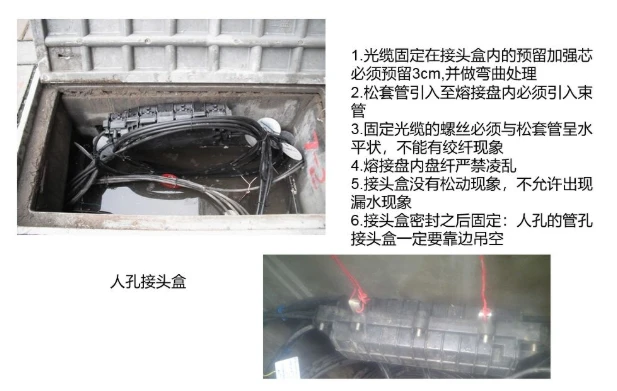

2、接头盒的使用

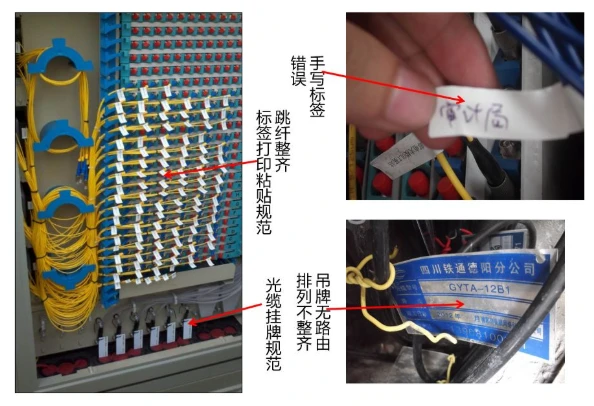

五、标签与吊牌

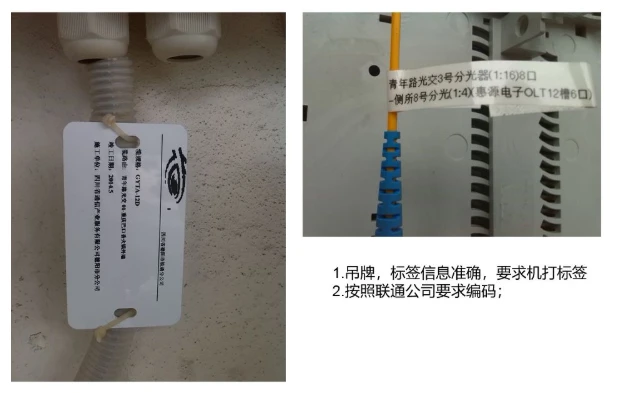

标签与吊牌制作注意事项:
1、对城区居民点有门牌号需在点位命名中标明号段。如:德阳旌阳区海棠巷海棠巷15号-20号居民点。
2、设备命名中只能出现“栋”,不能写为幢及其他:不要出现特殊符号, 如“”,只有门牌号无小区名称要明确到xx号小区;如出现“宿舍”、“家属区”设备命名则不需要再加小区。
3、设备安装位置不能描述为1楼半,需规范为1楼至2楼楼梯间
4、标签、吊牌内容包含:工程名称、本端位 置、对端位置及端口占用信息
