监控球机安装方法(监控球机标准安装教程)

​​监控球机安装方法具体如下:

1、现场安装

长壁装支架 长壁装支架适合室外使用，支架具有一定的倾斜角度，球机不易进水，如题1.1所示;同时室外安装时长壁装支架也可以和抱柱装支架，墙角装支架配合使用

图1.1长壁装支架 短壁装支架 短壁装支架横梁是水平的，而且短壁支架与固定板之间有缝隙，室外环境易进水，如图1.2所示。

图1.2短壁装支架 吊装支架 吊装支架不合适室外使用，因为吊装支架与固定吊板之间有缝隙，室外环境易进水，即使采取打玻璃胶或缠绕电工胶带布等预防措施最终也不可能解决防水问题，如图1.3所示。

图1.3吊装支架 使用客户自定义支架 自定义支架预留好内螺纹接口，智能球可直接旋入该自定义支架，如图1.4所示

图1.4自定义支架 注意事项： ①、室外球安装推荐使用长壁装支架。 ②、室外球安装不能使用短壁装支架，会造成球机进水。 ③、用户自选支架安装推荐使用连接口为内螺纹的支架，同时需确保支架的防水性能 ④、用户自选支架安装若使用支架为外螺纹支架，同时需确保支架与球机. 使用支架为外螺纹支架，同时需确保支架与球机连接的转接器件

2、防静电﹑防干扰﹑防雷﹑防浪涌

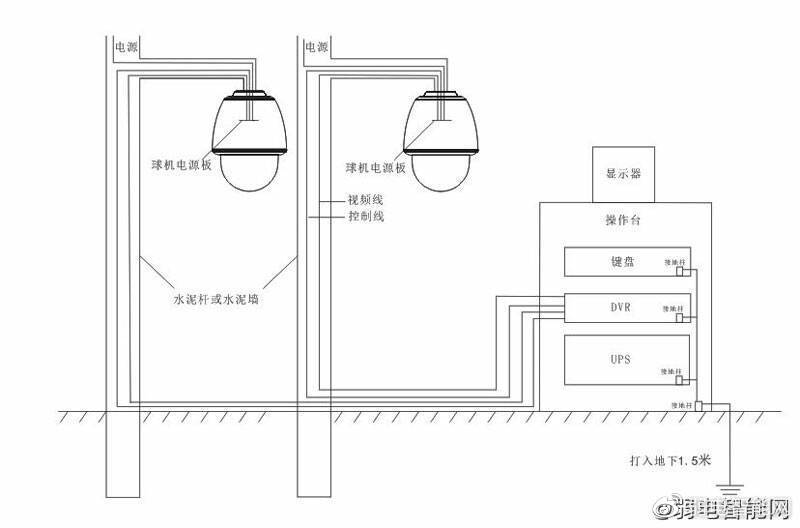

水泥杆接地 当智能球的安装环境和大地是相对绝缘的，例如智能球安装在水泥杆或水泥墙上，在控制中心本地进行规范接地即可，如图2.1所示。

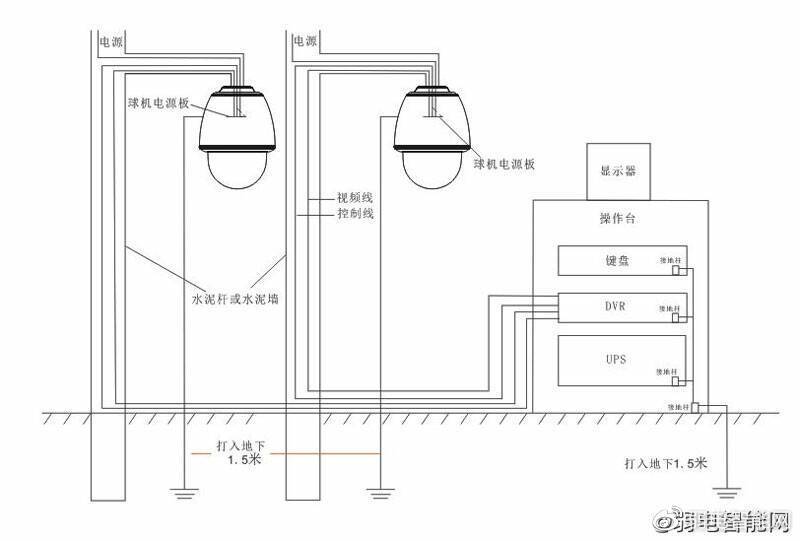

图2.1水泥杆接地 注意：如果智能球安装在雷电多发地区，则需要对智能球进行就近接地，释放雷击等高能量，防止智能球损坏，如2.2

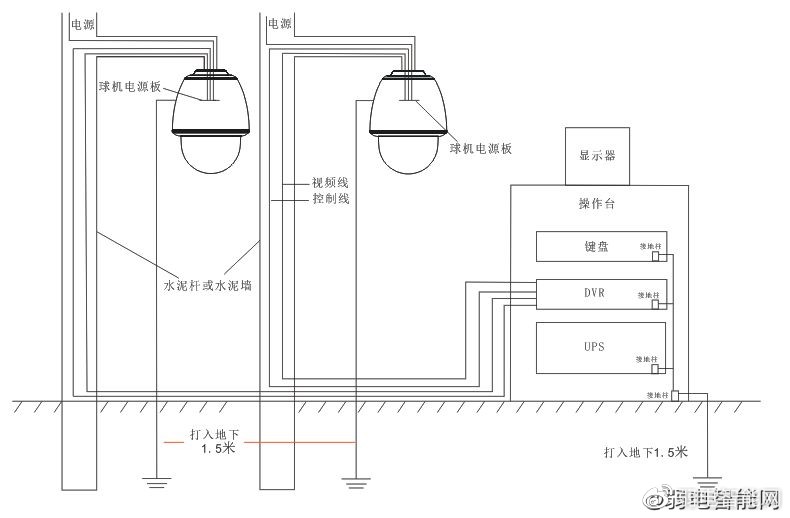

图2.2水泥杆防雷接地 注意：如果按照图2.2进行防雷接地时视频有干扰，智能球可以尝试断开黄绿双色连接线，如图2.3所示;黄绿双色连接线如图2.6所示。

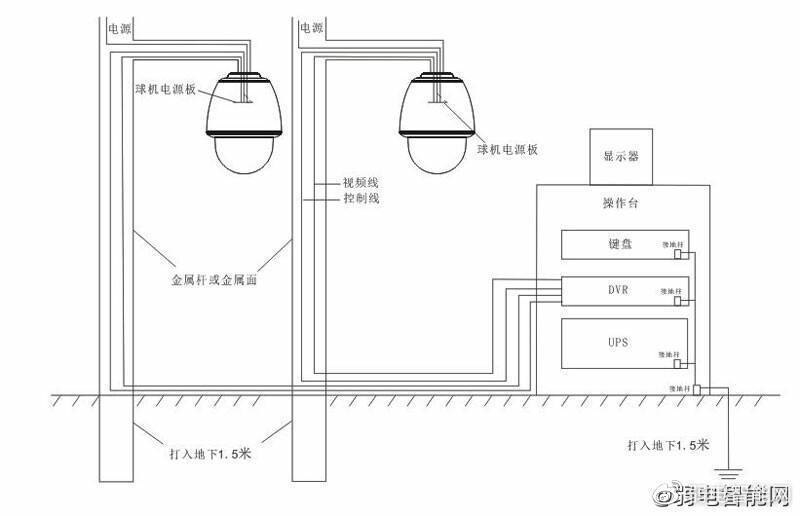

图2.3智能球断开黄绿双色连接线示意图 金属杆接地 当智能球的安装环境和大地是连通的，例如智能球安装在金属杆上，如果金属杆接地良好，且智能球和金属杆导通良好，则直接借助金属杆接地即可，否则需要对每个智能球做单独接地，同时必须在控制中心本地进行规范接地，如图2.4所示。

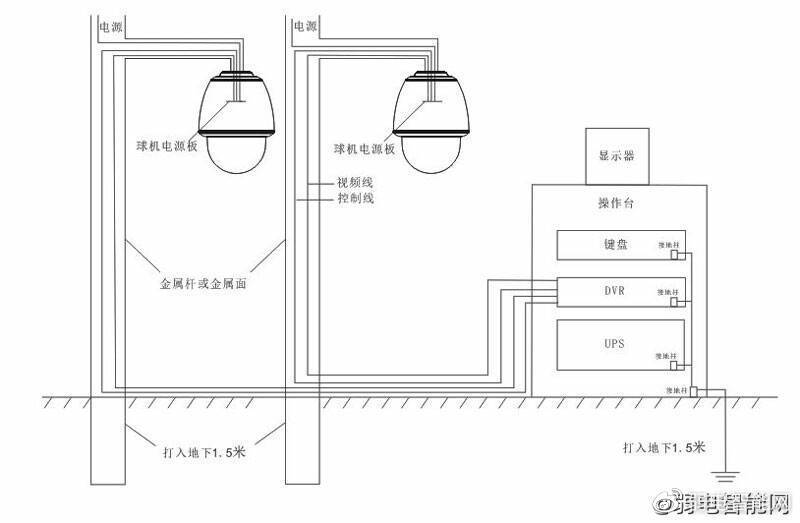

图2.4金属杆接地 注意：如果按照图2.4进行防雷接地时视频有干扰，智能球可以尝试断开黄绿双色连接线，如图2.5所示;黄绿双色连接线如图2.6所示。

图2.5智能球断开黄绿双色连接线示意图 注意：如果智能球传输过程中使用光端机或者防雷器等中间件，需确保中间件接地良好，同时需确保智能球的视频线的通过中间件也能接地良好。

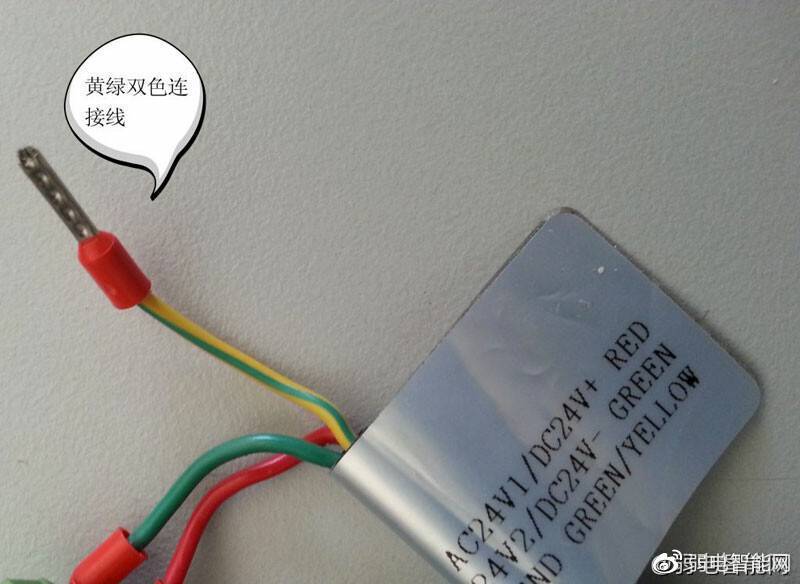

图2.6智能球黄绿双色连接线

3、防潮、防起雾

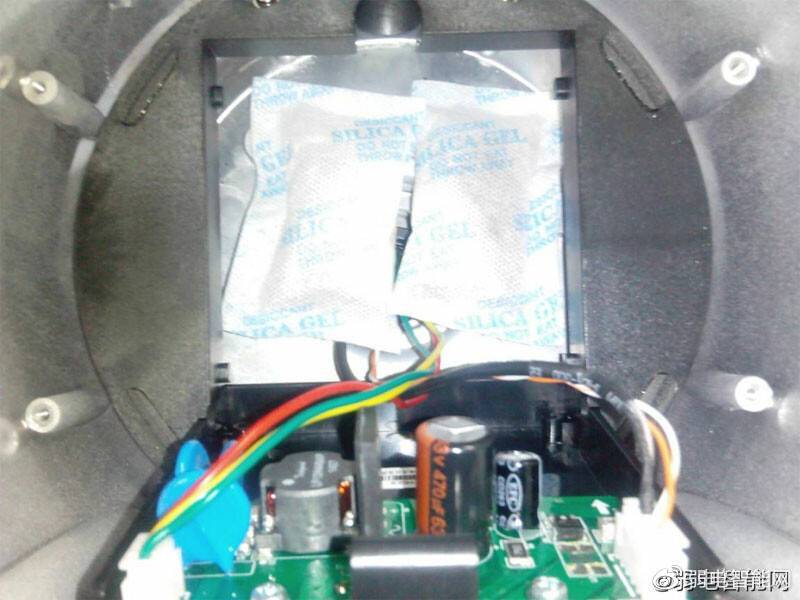

智能球的安装环境应在空气湿度较小的环境安装，在潮湿环境装配有起雾风险，请避免在高温高湿的环境装配。智能球的包装内配有带密封袋的2包干燥剂，将干燥剂从密封袋取出，打开智能球双层球壳内的扇板，将2包干燥剂防止到扇板内，然后装上球芯，扣上球机透明罩，用十字将球罩的4颗螺钉拧紧，防止进水或进入潮气，干燥剂放置位置如图2.7所示。

图2.7智能球干燥剂放置位置

4、常见问题解答

智能球工程施工注意事项 ①通电后无自检动作，无图像 可能原因：电源损坏或功率不足，电源线接错，线路问题 解决办法：更换电源，排查线路并更正 ②自检动作正常，但无图像 可能原因：视频线接错，视频线虚，摄像机损坏 解决办法：重新连接，更换视频连接线，更换摄像机 ③自检正常，但不能控制 可能原因：控制线接错，球机地址不对应，球机协议/波特率不对应 解决办法：更正并重新连接，更改一致 ④图像不稳定 可能原因：网线虚，同轴线虚， 解决办法：重新连接

​

​
