智慧酒店：设备与布线参考示意图
智慧酒店房间客控设计常见的有三种模式，强电无线方案（“强控强”无线Zigbee、433、LoRa等）、强电有线方案（“强控强”强电485、CAN总线等）、弱电RCU方案（“弱控强”有线干接点、485、CAN总线等）。
以下是强电无线Zigbee方案参考说明
设备与功能

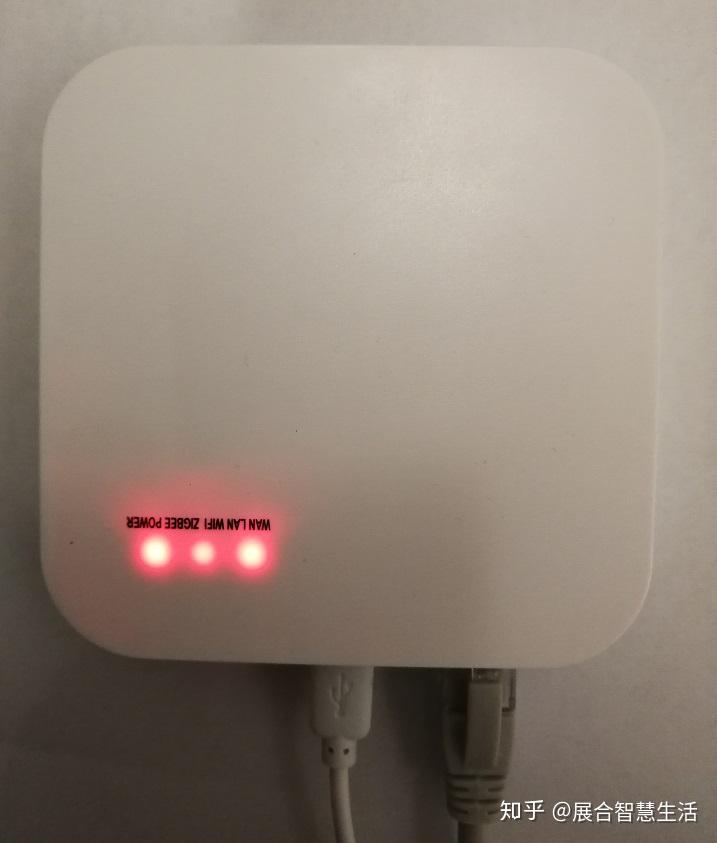

1、中控主机：
1、1 功能介绍：中控主机是客房设备的管理核心，它能够创建Zigbee网络，将房间里的开关、窗帘电机、温控面板、插卡取电开关等连接起来，实现双控、场景联动功能。
1、2 安装位置：建议放置在酒店客房门口检修口上面
1、3 注意事项：中控主机需要保持常供电、常通网，所以安装中控主机的地方要有插座供主机电源适配器取电（两孔插座）、有单独的网线保障主机能持续连接网络。
1、4 图示参考

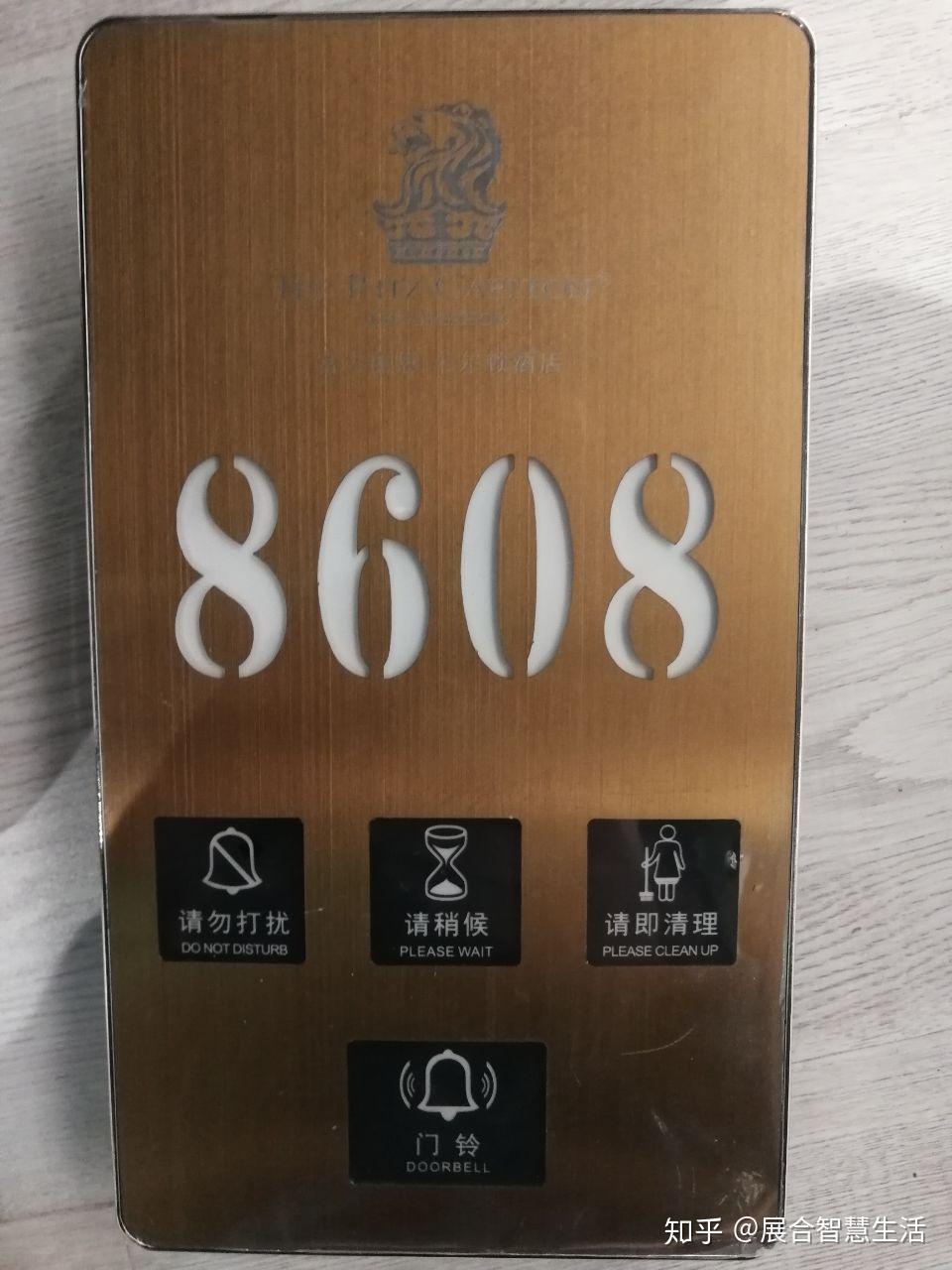

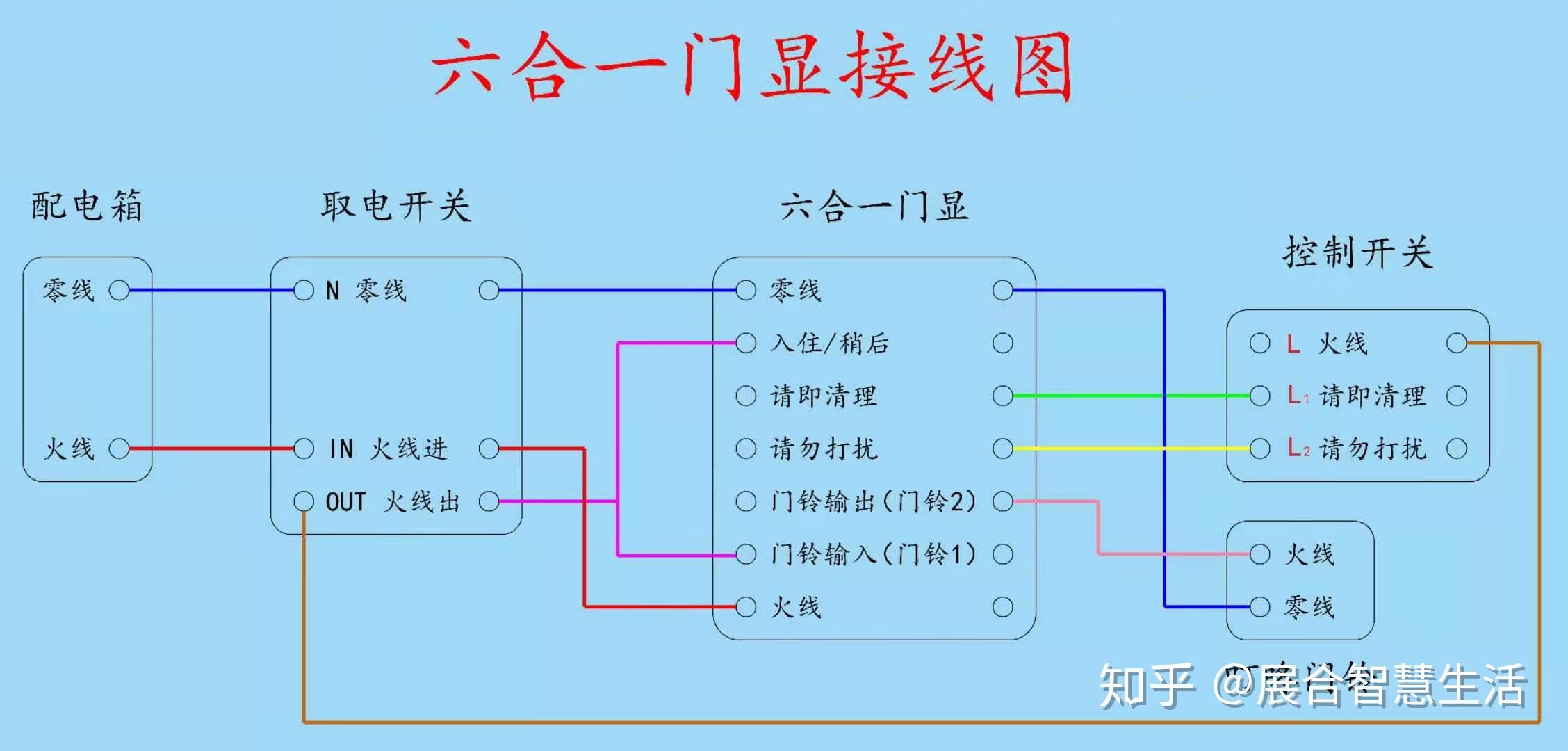

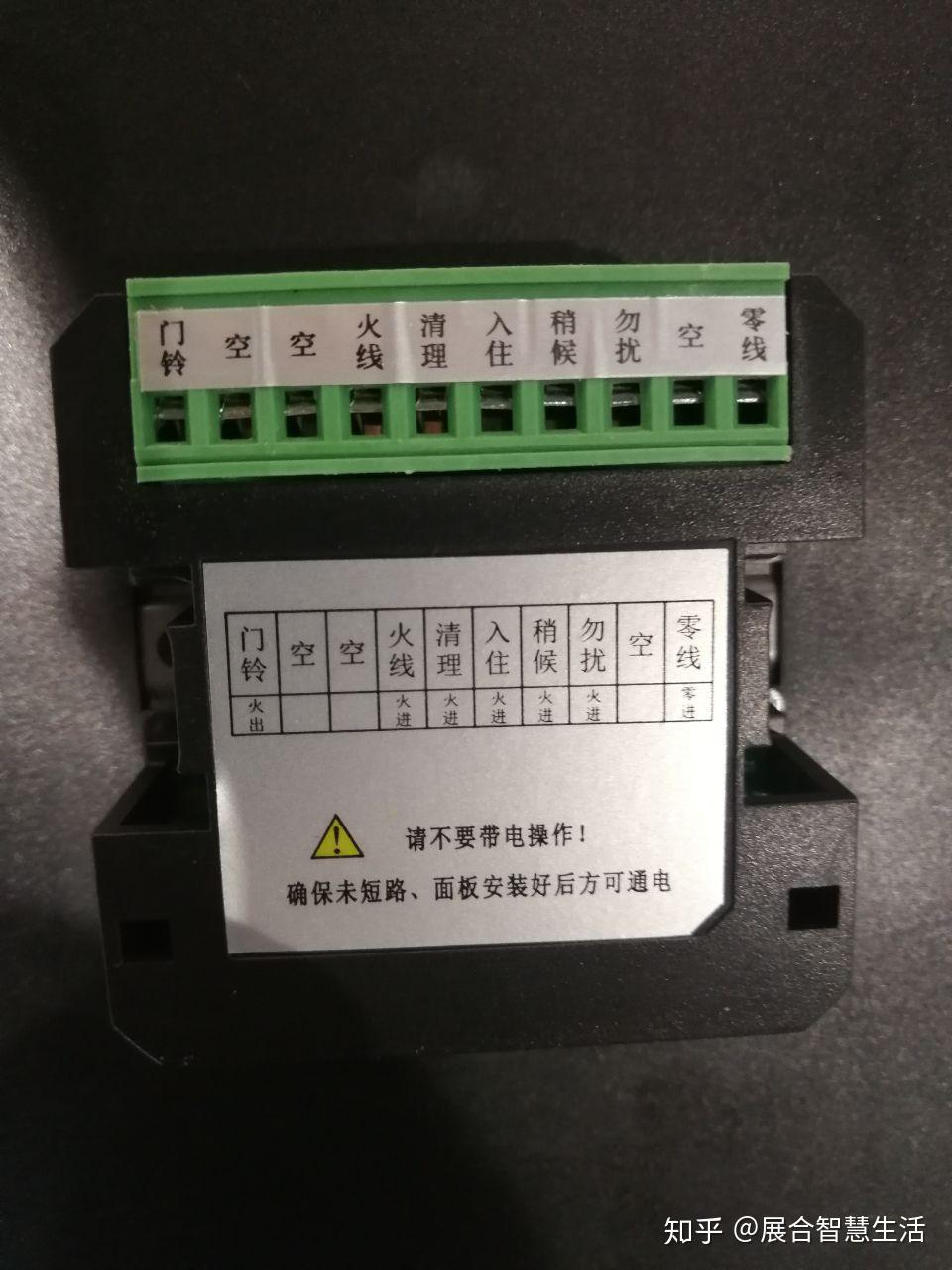

2、电子门牌
2、1 功能介绍：显示房间号、入住状态、请勿打扰、请即清理、请稍后，触发门铃等功能
2、2 安装位置：客房门口、走廊侧
2、3 注意事项：绝大多数电子门牌都是标准86底盒安装模式，因门牌走线较多，建议用60深度的底盒安装门牌
2、4 图示参考

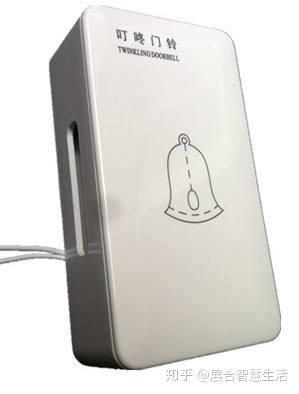

3、门铃
3、1 功能介绍：当工作人员或访客触发门牌“门铃”按键时，房间里的门铃会发出铃声，提醒住客。
3、2 安装位置：通常隐藏式安装，放置在检修口上方
3、3 注意事项：门铃可直接220AC电源，需连接至门牌处
3、4 图示参考：

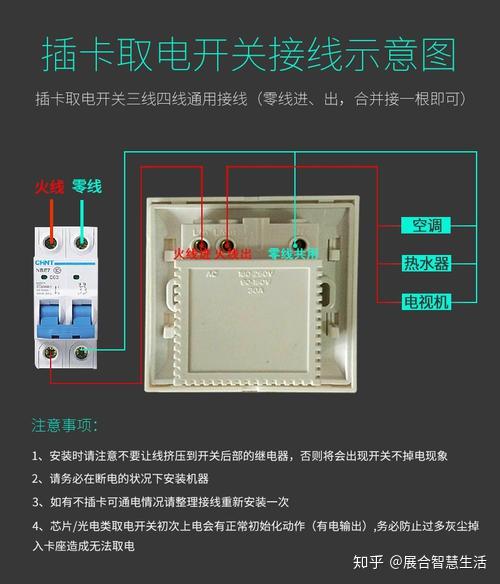

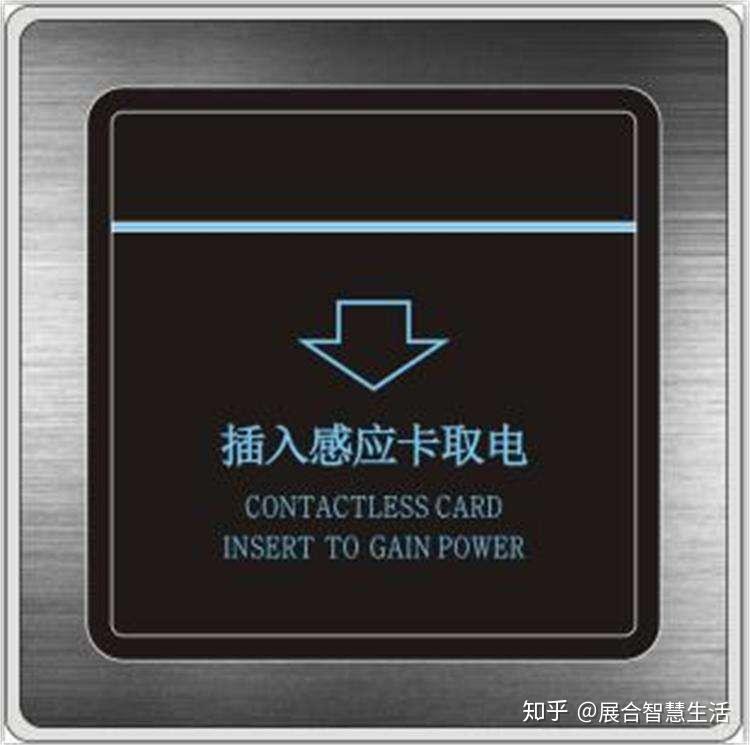

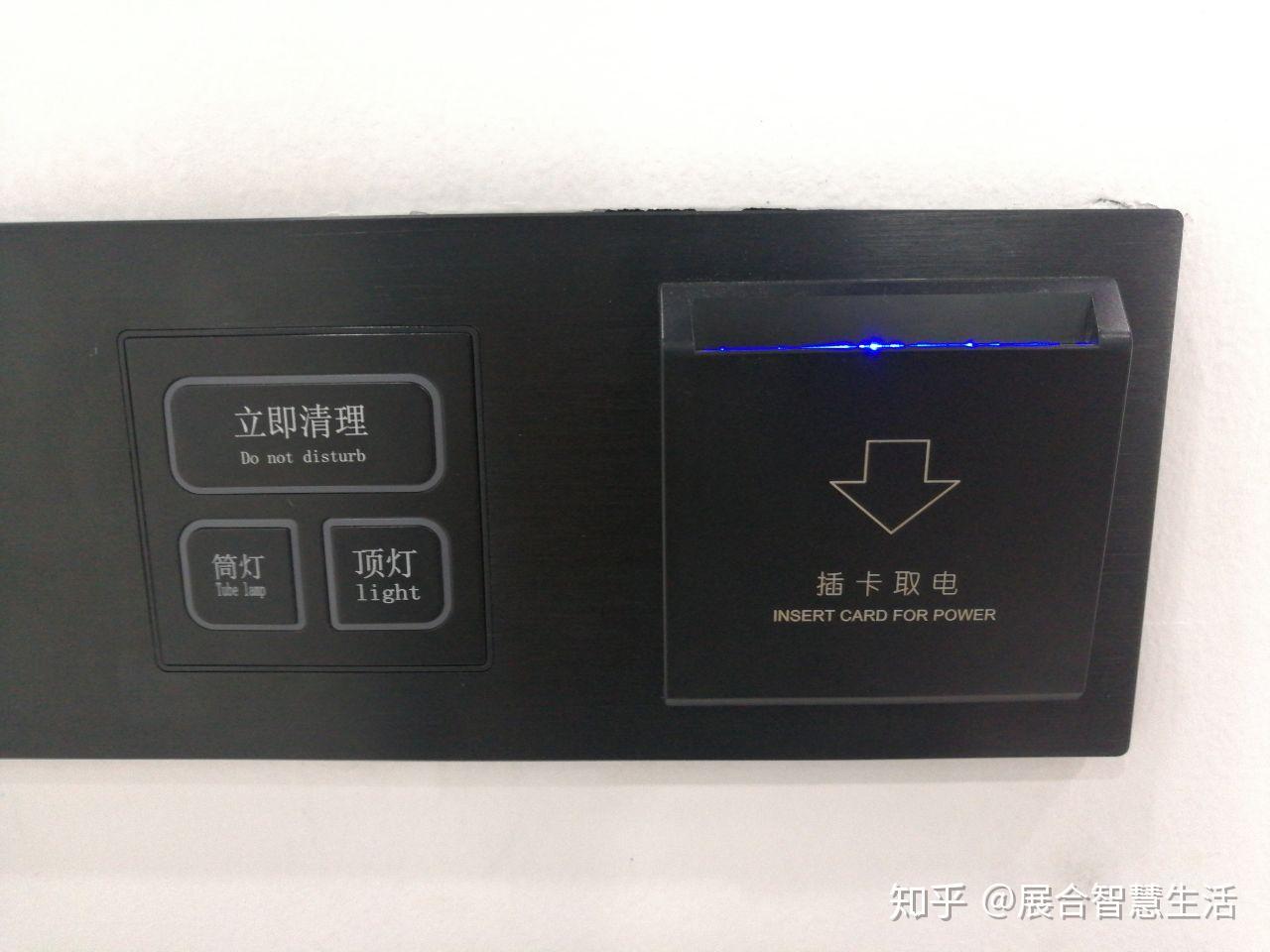

4、插卡取电开关
4、1 功能介绍：判断是否插入房卡，控制房间通、断电
4、2 安装位置：进门口
4、3 注意事项：根据酒店门锁选型的不同，房卡分高频卡与低频卡，对应的插卡取电开关也有高频、低频两种，需要注意选型，目前酒店常用的都是高频取电开关
4、4 图示参考

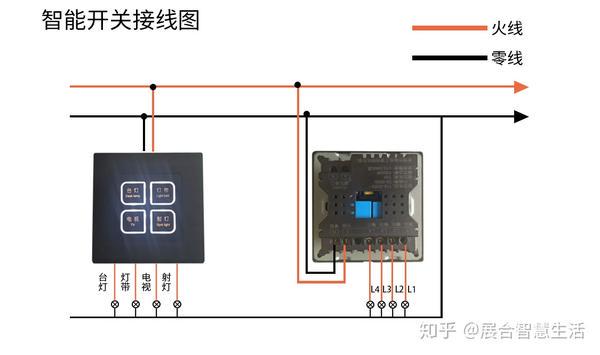

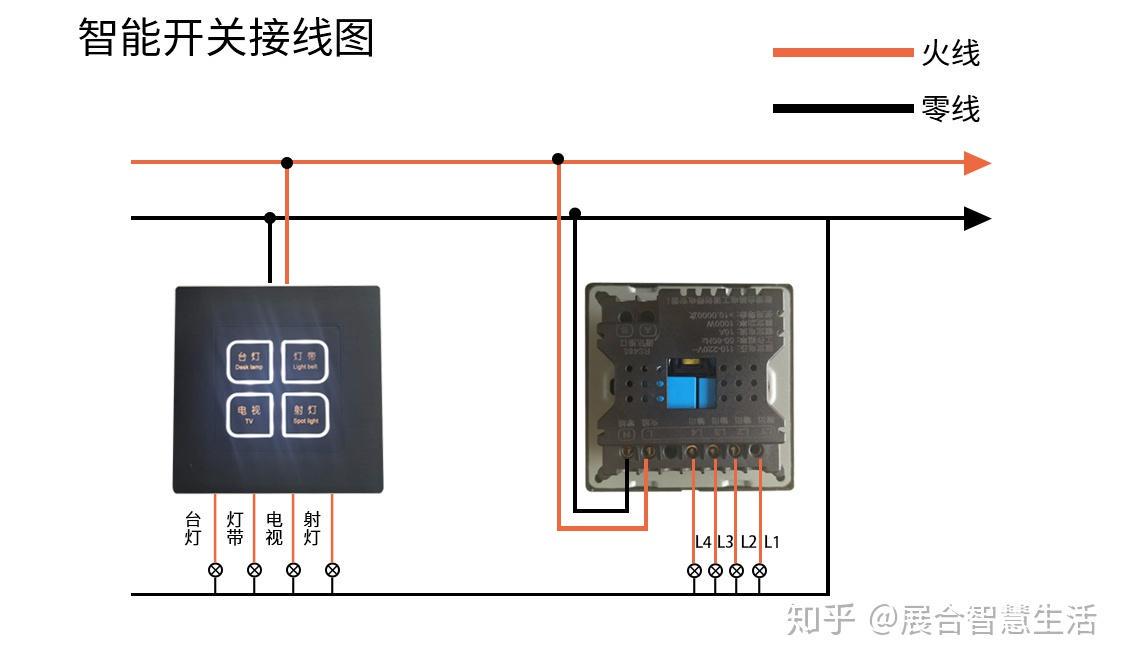

5、智能开关
5、1 功能介绍：控制灯、排风扇、门牌状态、场景联动
5、2 安装位置：根据现场环境安装
5、3 注意事项：智能开关需要零、火线供电，才能正常工作，开关86底盒中需要布入零线、火线、灯控线。另智能开关相比传统翘板开关要厚（智能开关约40MM厚度，所以安装底盒应选用深一点的，建议选用60MM深底盒，如条件不允许，应尽量保证底盒深度不小于50MM）
5、4 图示参考

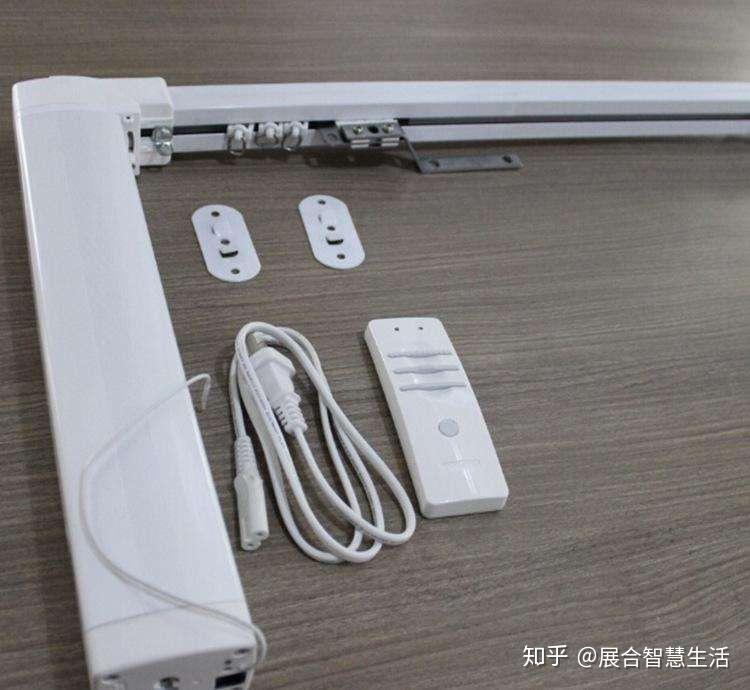

6、窗帘电机
6、1 功能介绍：控制窗帘开、关
6、2 安装位置：窗帘盒内
6、3 注意事项：窗帘电机需提供220AC 交流电源，建议在窗帘轨道任何一端附件安装一个86盒五孔插座，供窗帘电机取电
6、4 图示参考

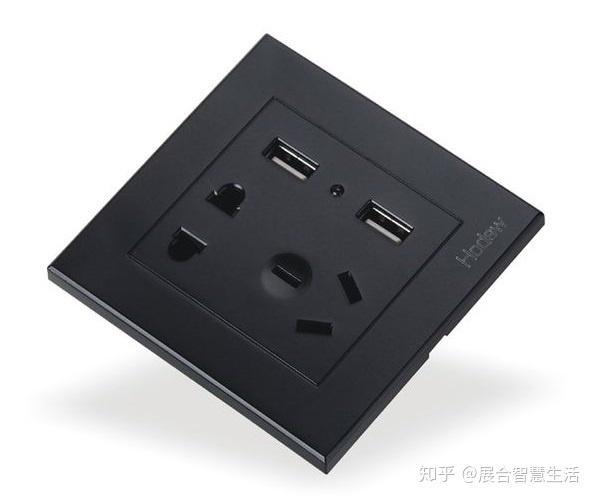

7、五孔USB插座
7、1 功能介绍：五孔插座提供标准取电口，USB接口可供手机、IPAD等5V设备充电
7、2 安装位置：一般安装在床头或书桌处
7、3 注意事项：与传统插座安装方式相同
7、4 图示参考

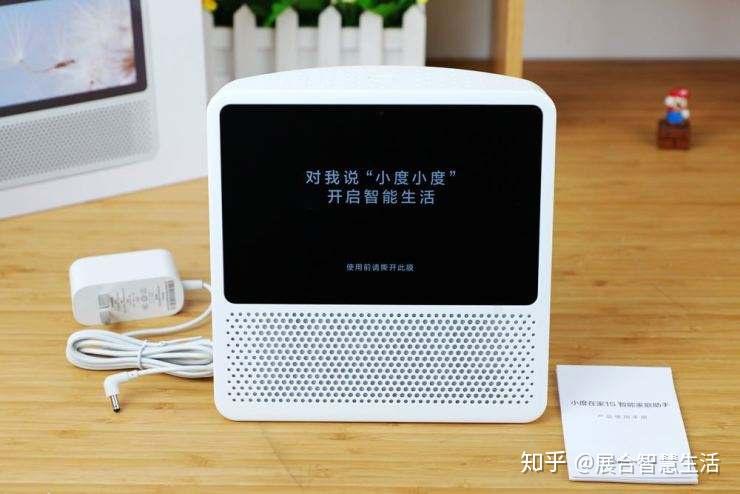

8、酒店版小度音响
8、1 功能介绍：智能语音机器人、可实现智能对话，客房灯光、窗帘等电气设备控制，呼叫客房服务等。
8、2 安装位置：一般安装在床头或书桌上
8、3 注意事项：小度音响需要接入电源，安装位置需留有插座孔，同时音响通过WIFI网络上网，客房内需保证有正常且固定的WIFI网络接入
8、4 图示参考

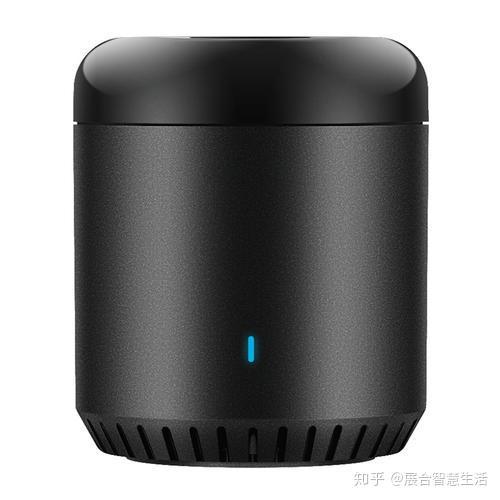

9、万能红外遥控
9、1 功能说明：万能红外遥控器可含有主流家电的红外码库，同时具备学码能力，对接语音音响后，可实现语音控制电视开、关机、换台等功能（电视能看直播，一般需搭配电信或移动机顶盒）
9、2 安装位置：电视与机顶盒旁
9、3 注意事项：万能红外遥控器控制电器设备时，发送的是红外信号，其特点是不可转向、不可被遮挡，传输距离短（5M以内），所以该设备对安装位置与安装环境要求严格，被控家电设备需与红外遥控器间不可存在遮挡，家电设备红外接收头需正对红外遥控器。
9、4 图示参考

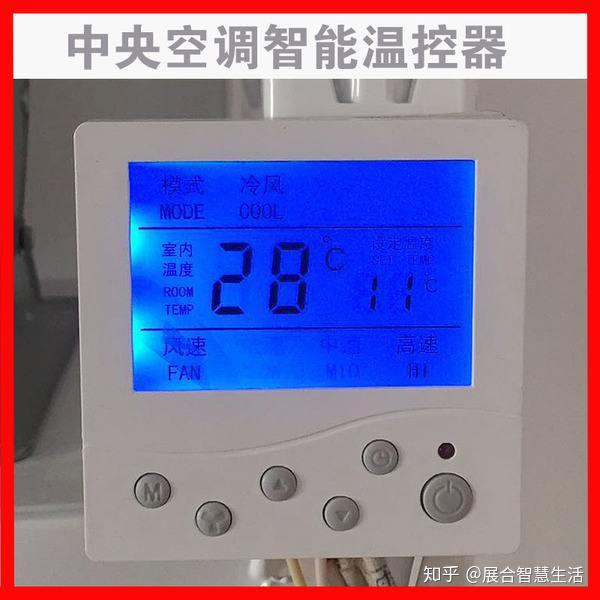

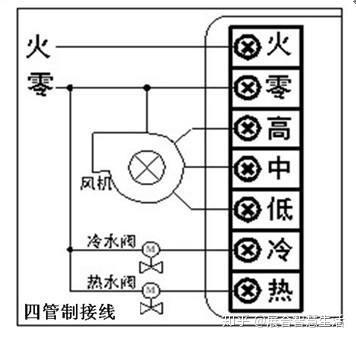

10、空调控制器
10、1 功能说明：开启、关闭中央空调、温度调节
10、2 安装位置：常见安装在房间进门空调通风口下方
10、3 注意事项：可实现对风机盘管机控制，主要针对阀控型中央空调。部分空调设备不无法控制如格力空调（CAN总线面板）。选购时需特别注意，提前沟通，如遇不可控空调系统，可要求供应商提供空调原厂带有红外接收功能的面板，采用红外控制模式。
10、4 图示参考
