看懂消防报警产品接线图，消防施工接线不用愁！
消防火灾自动报警产品厂家众多，如北大青鸟、泛海三江、海湾、利达、泰和安等均是市场上常见的火灾报警产品生产厂家。产品虽多，但各家的产品接线方式、端口定义不尽相同。有二总线的，也有四总线的，有18V的也有24V的，有编码的也有非编码的。为了方便大家了解各家产品的接线方法，整下了各个厂家的火灾自动报警产品的设备接线图，供大家学习、交流。
常见的火灾自动报警产品有感烟探测器、感温探测器、烟温复合探测器，手动报警按钮、消火栓按钮、声光警报器，输入模块、输入输出模块、广播模块，多线模块，火灾显示盘等，各厂家的消防报警产品接线方法如下。
（一）
北大青鸟升级设备接线图

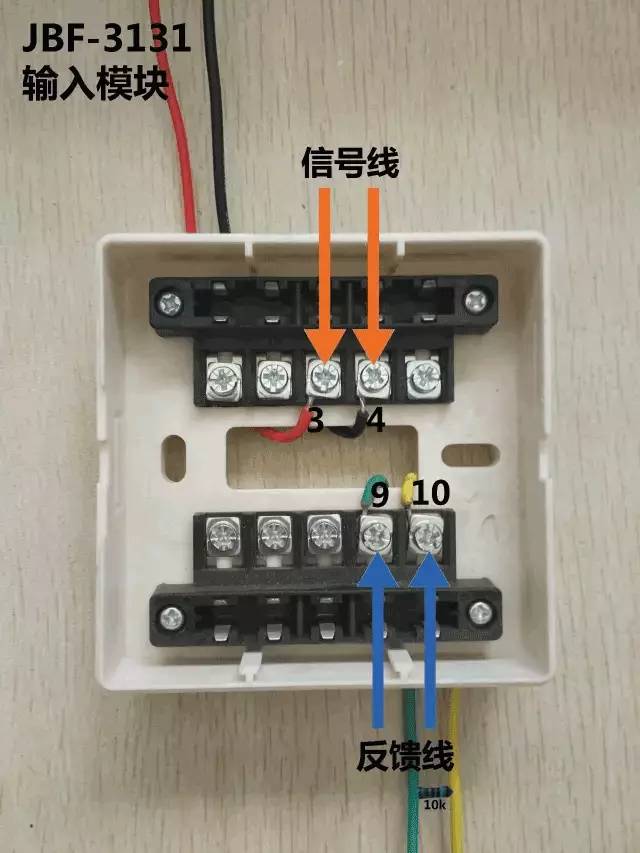

一、输入模块 JBF-3131

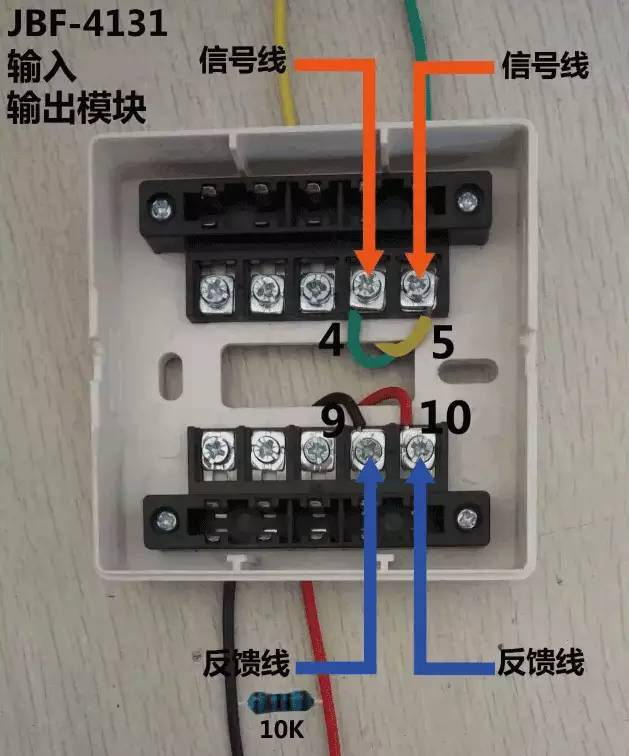

二、输入模块 JBF4131
三、输入/输出模块 JBF4141

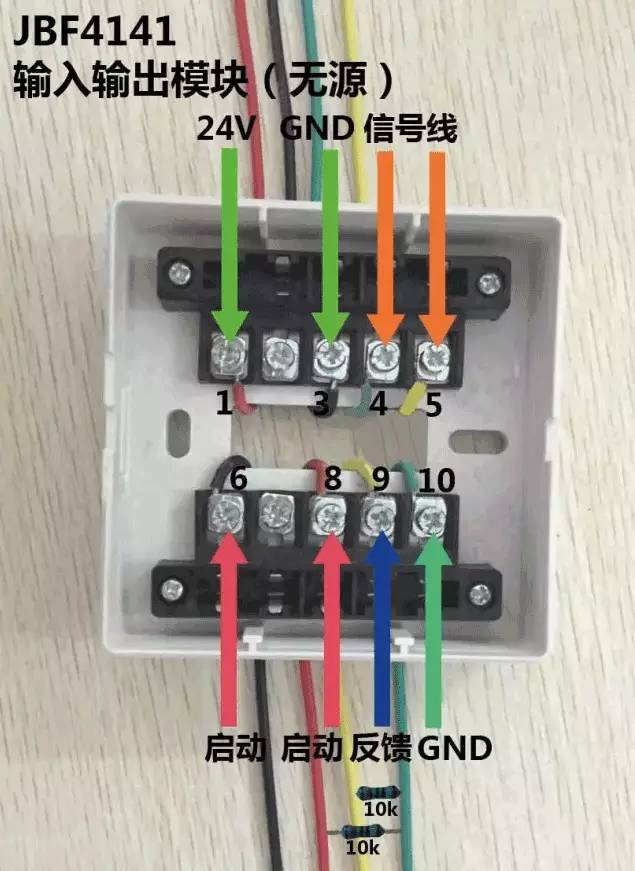

JBF4141（无源接法）

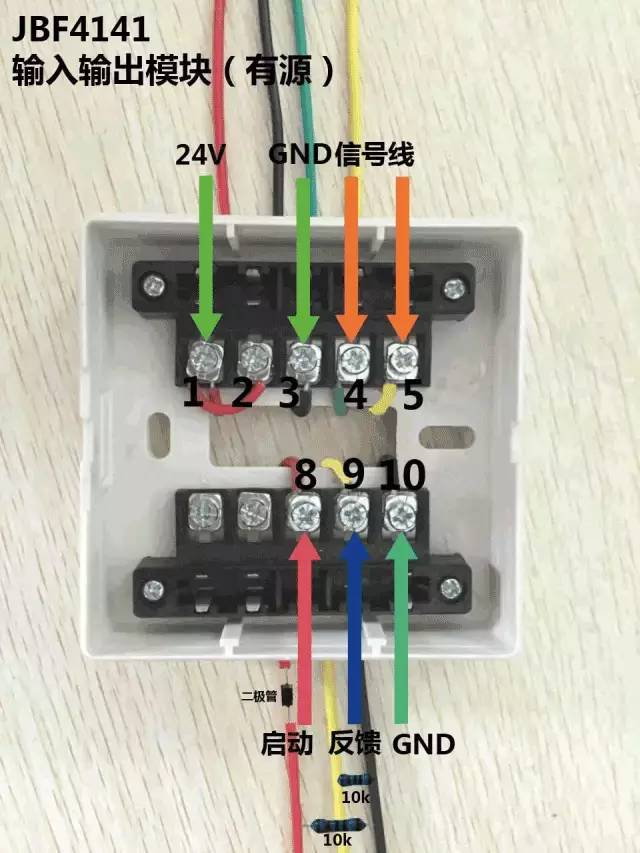

JBF4141（有源接法）

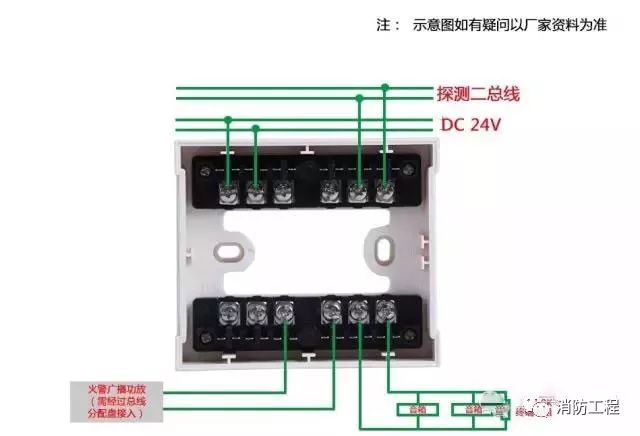

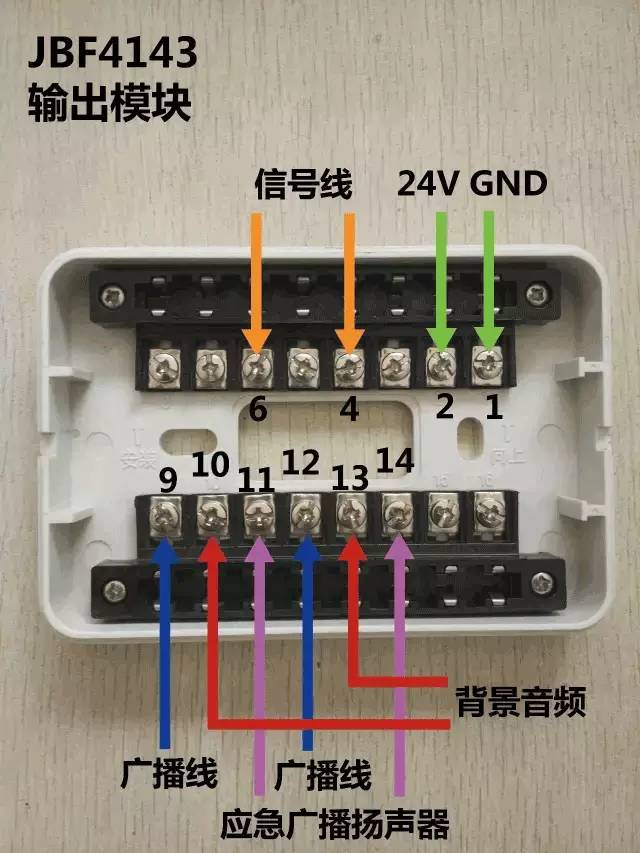

四、输出模块 JBF4143（广播模块）

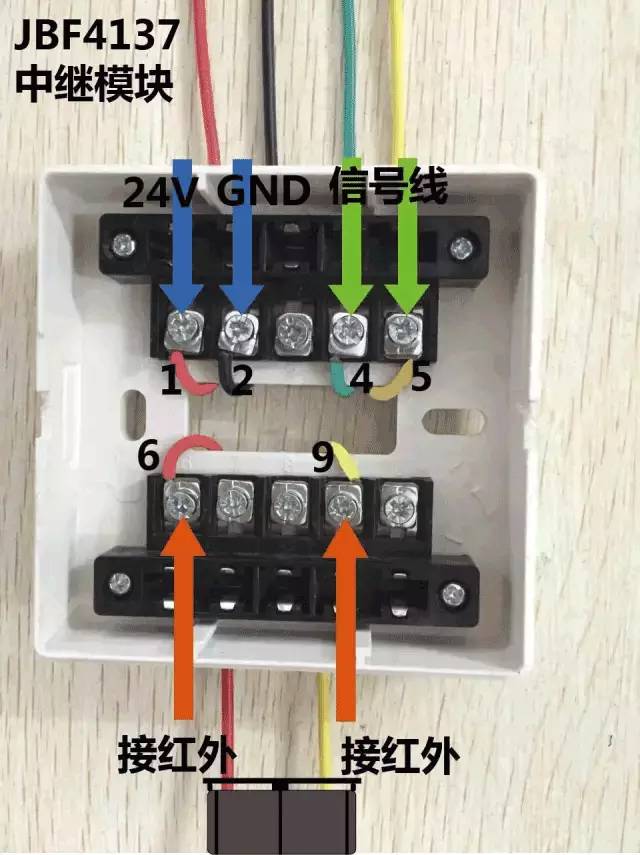

五、中继模块 JBF4137

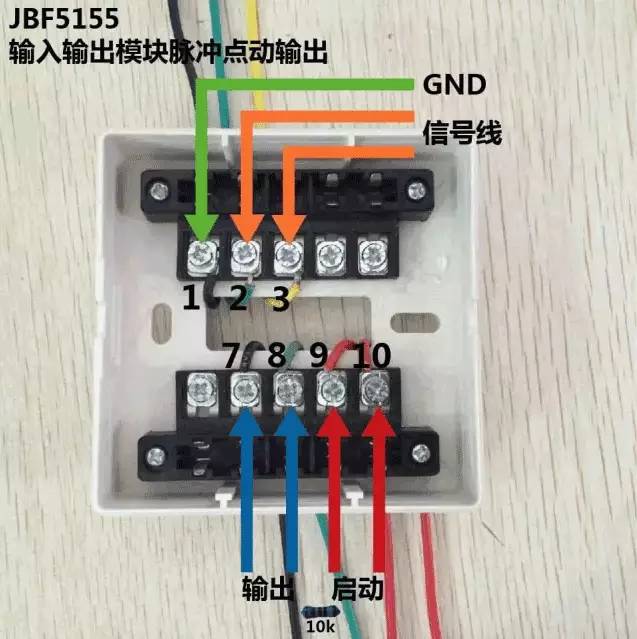

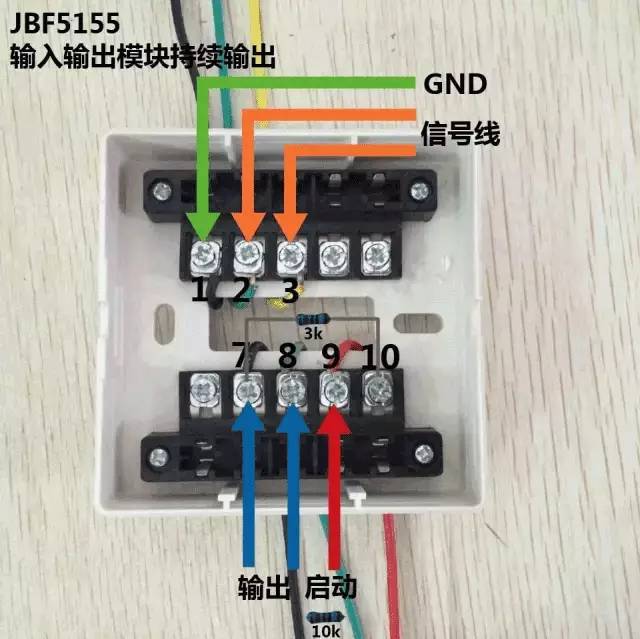

六、输入/输出模块 JBF5155（多线模块）

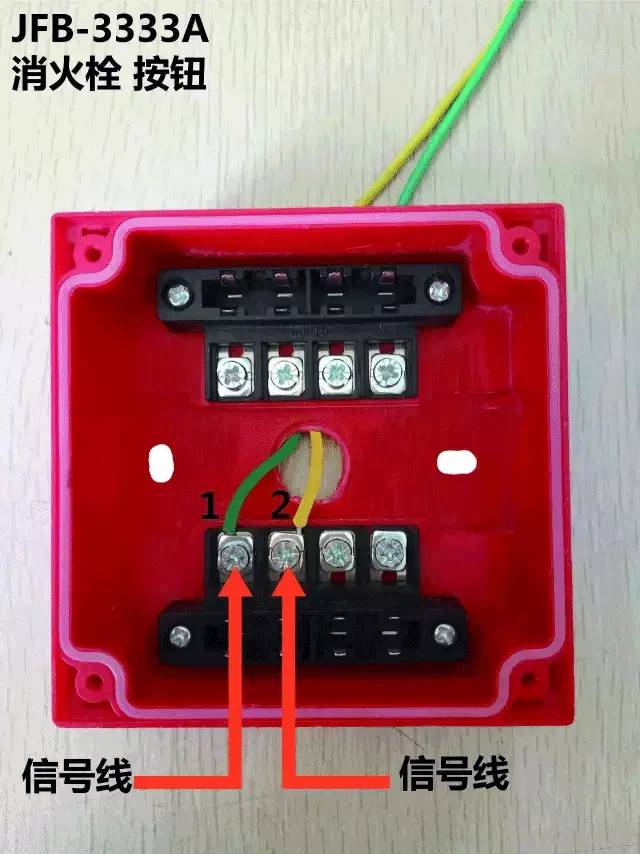

七、消火栓按钮 JBF-3333A

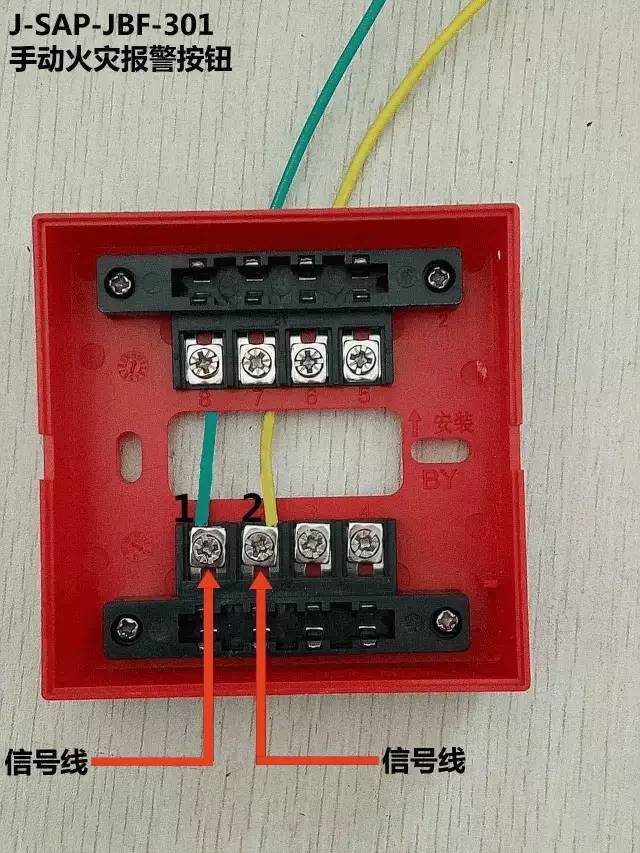

八、手动火灾报警按钮 J-SAP-JBF-301

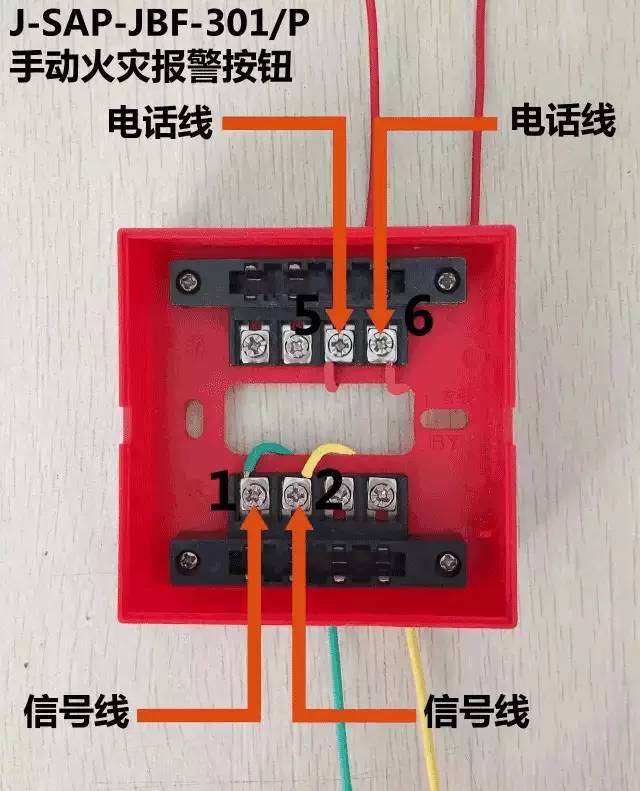

九、手动火灾报警按钮 J-SAP-JBF-301/P

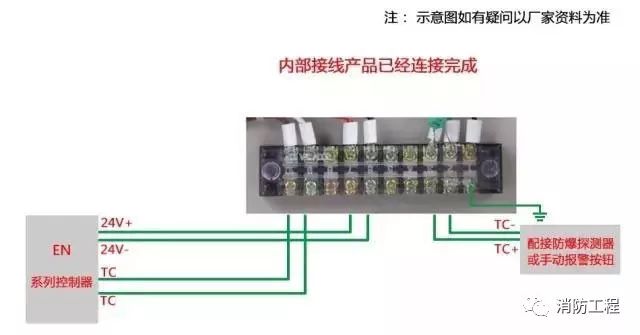

利达消防模块接线示意图

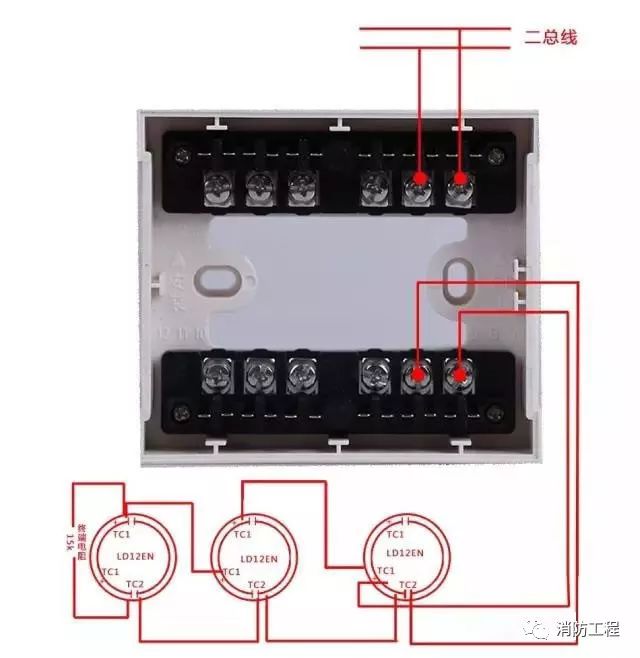

利达LD4800E-A中继模块
利达LD6804EN输出模块

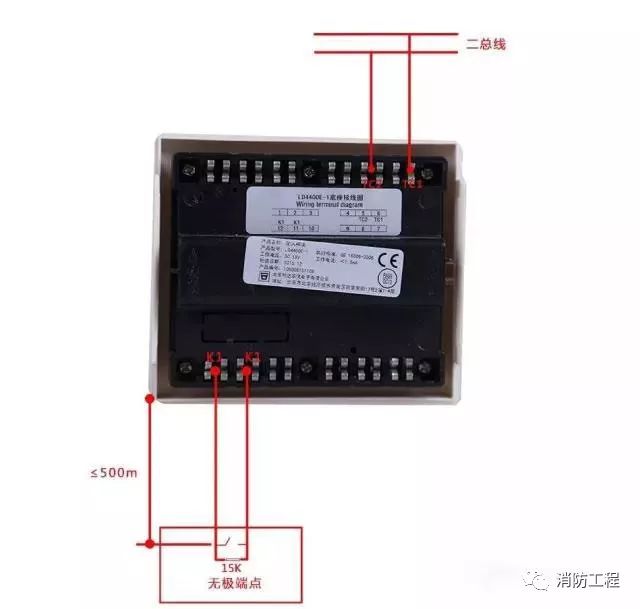

利达LD4400E-1输入模块
利达LD4900E输入模块

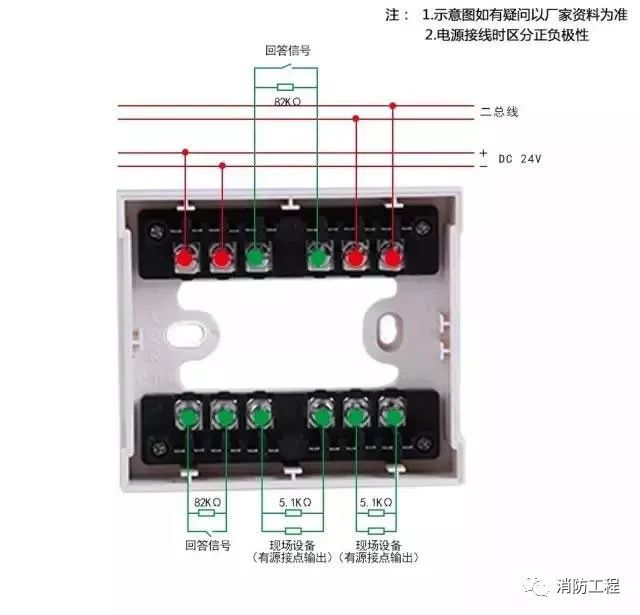

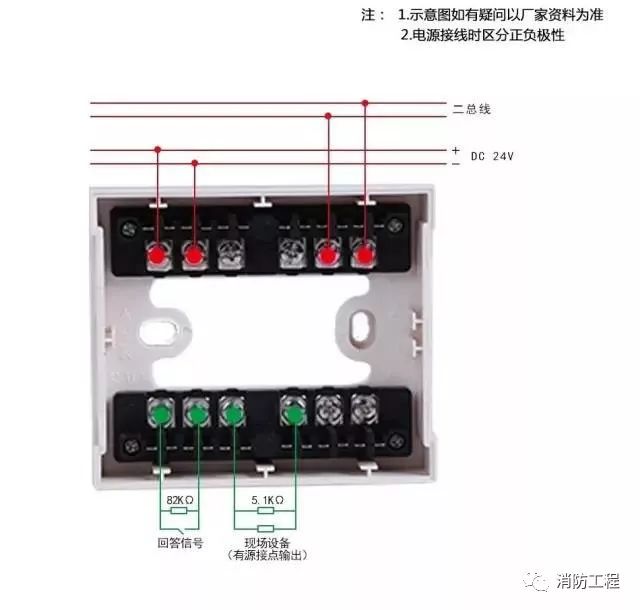

利达LD6800EC-1输入输出模块
利达LD6800EC-2双输入双输出控制模块
泛海三江产品接线示意
一、输入/输出模块&短路隔离器
二、光电感烟&感温探测器
三、声光报警器
四、火灾报警按钮&消火栓按钮
五、火灾显示盘
（二）

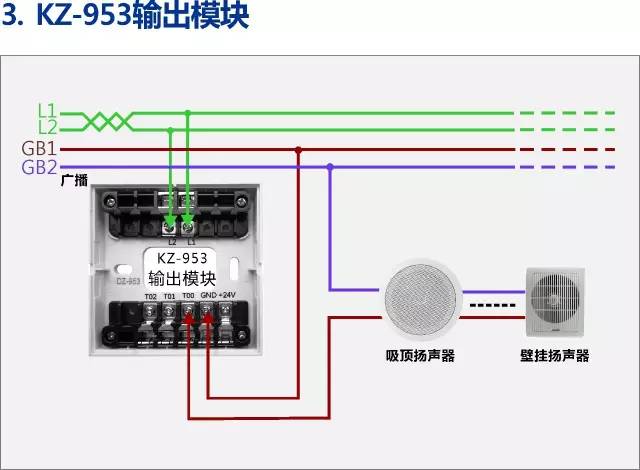

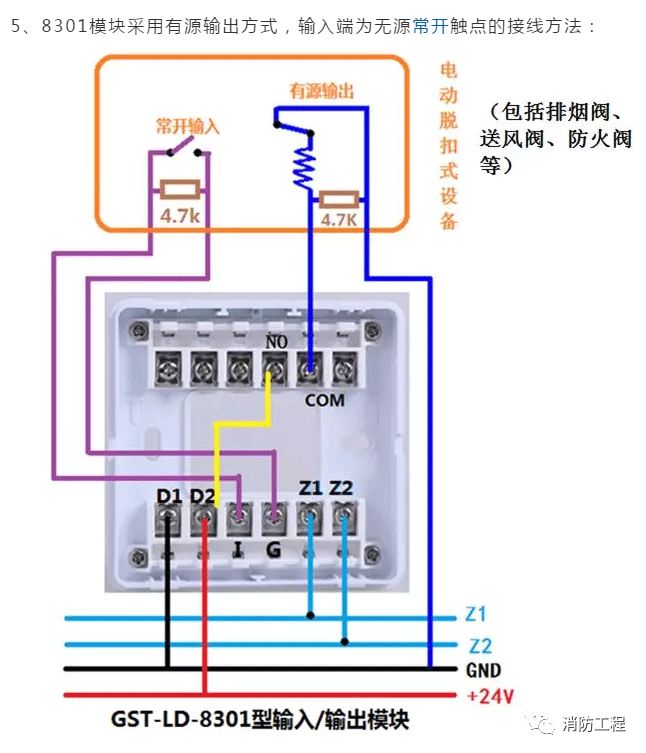

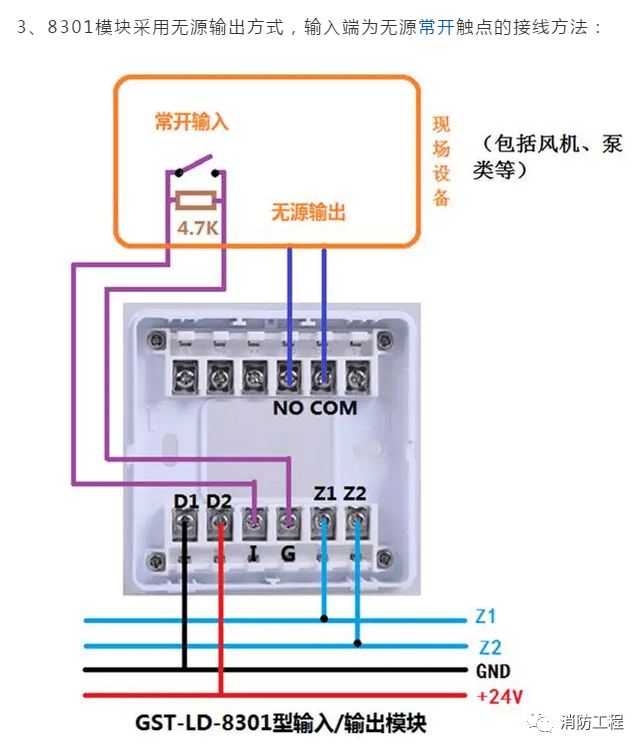

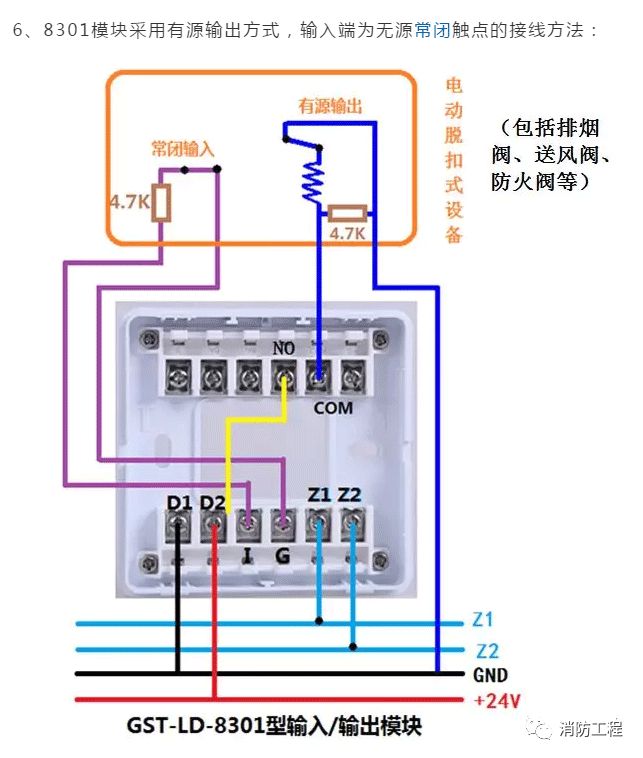

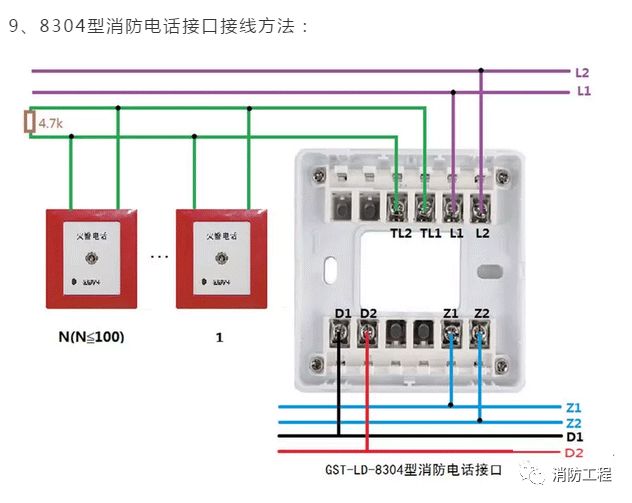

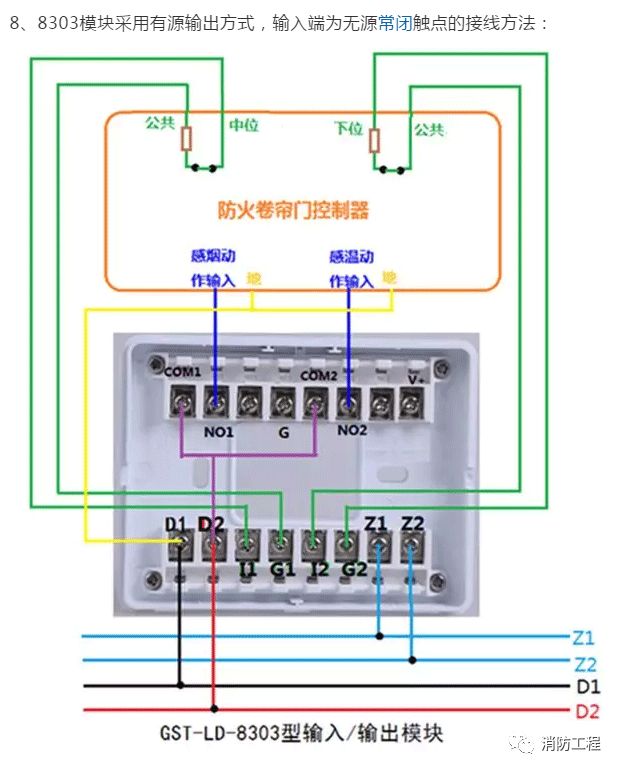

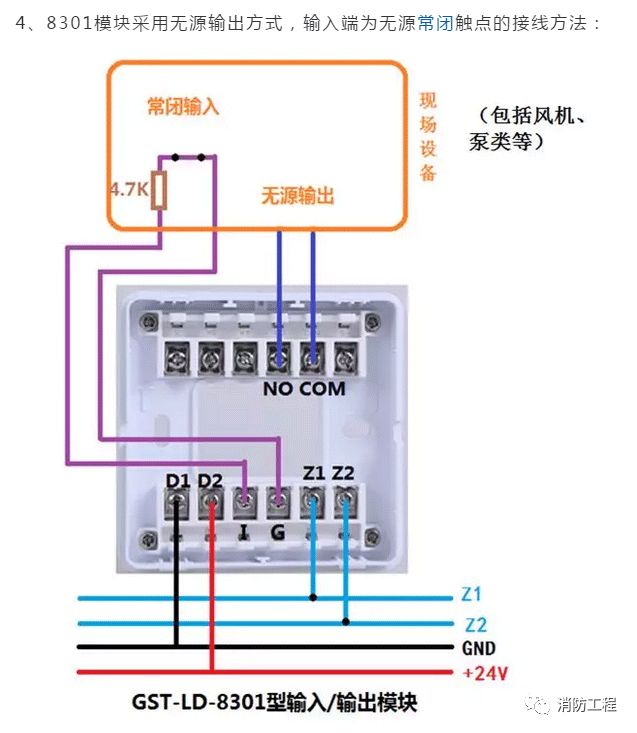

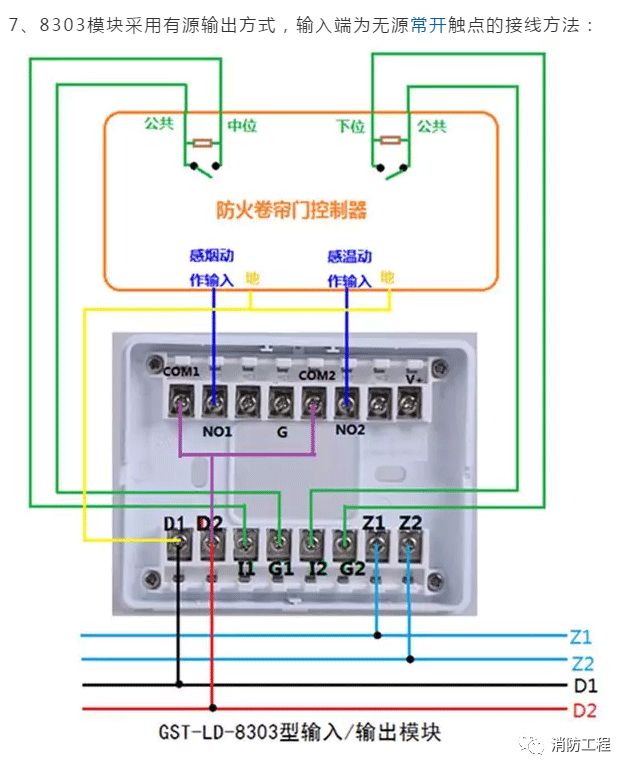

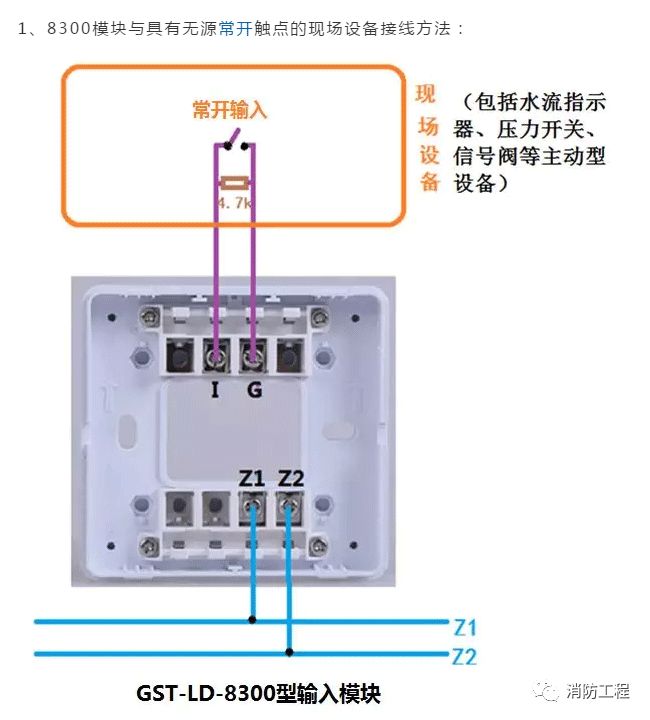

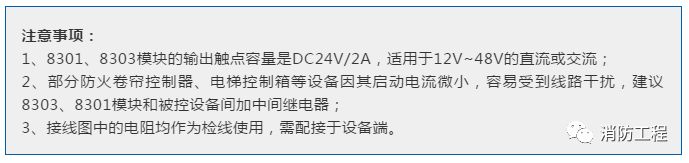

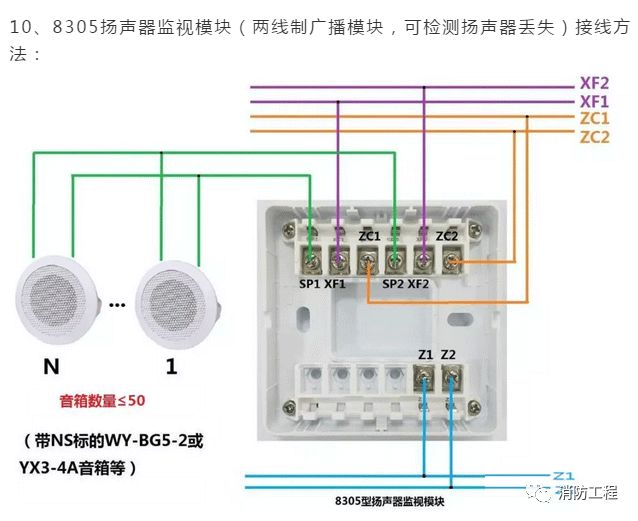

海湾常用模块接线图

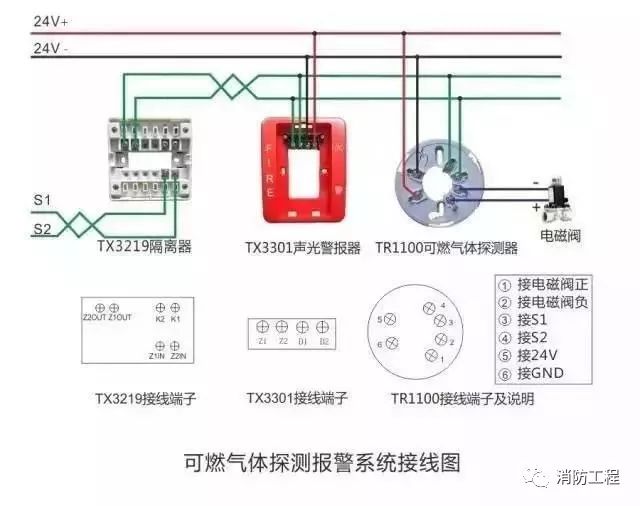

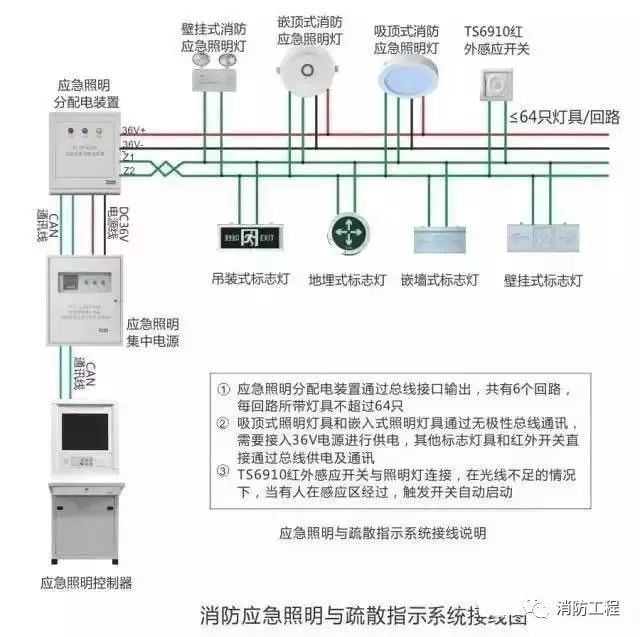

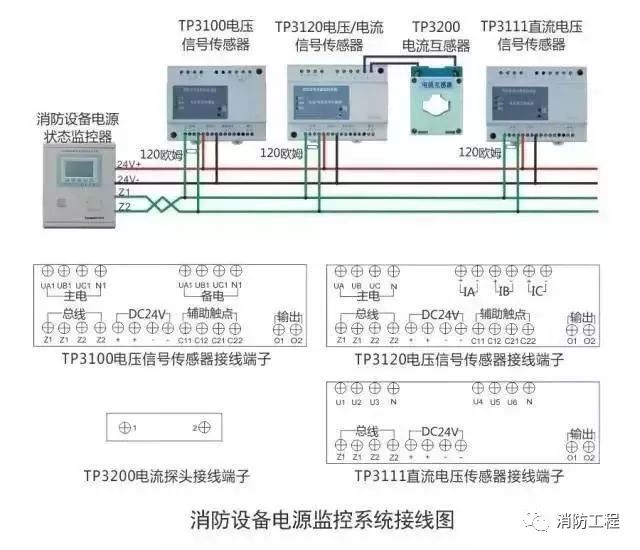

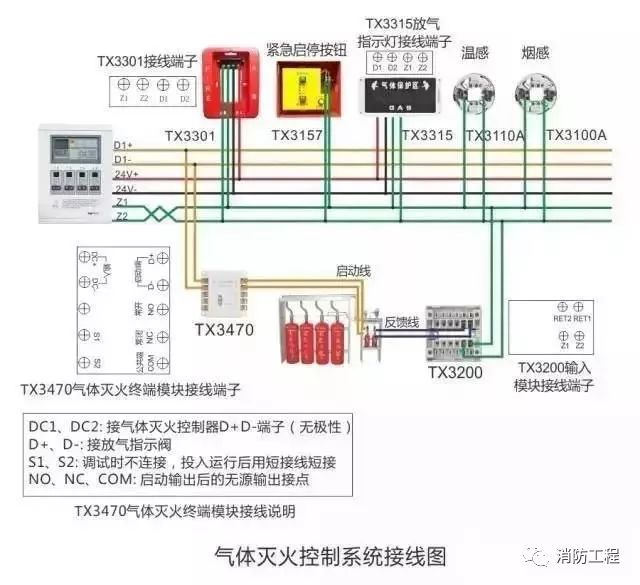

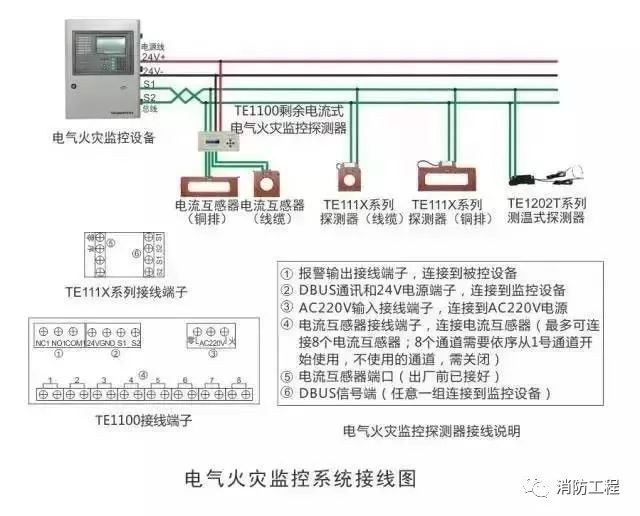

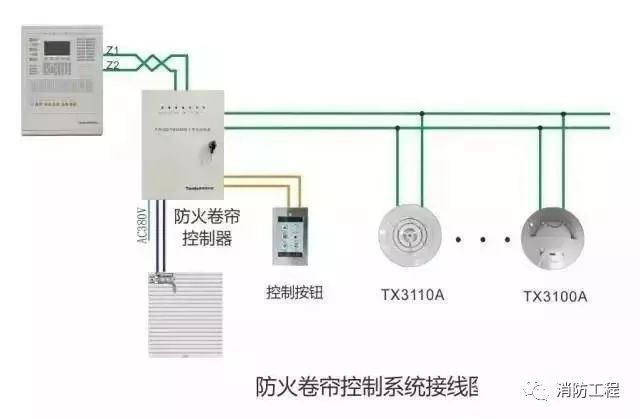

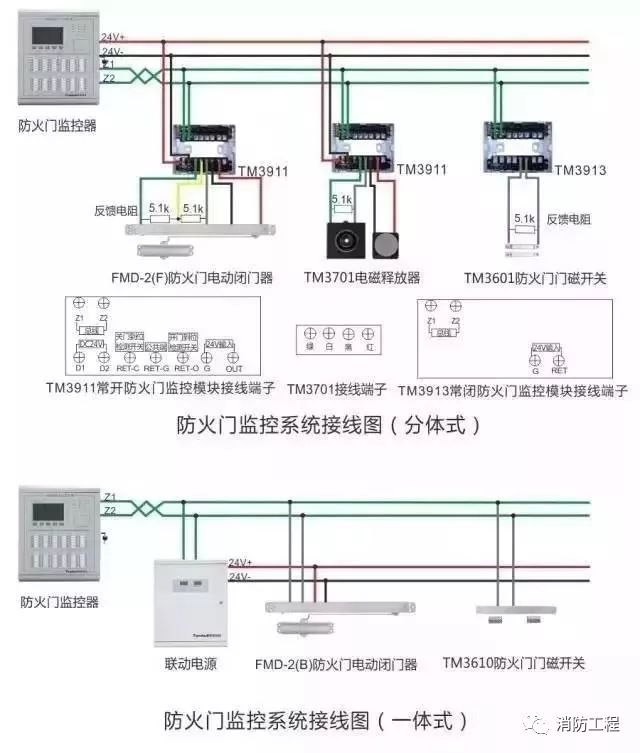

泰和安消防一体化各系统接线图
泛海三江设备接线图
（三）
西门子消防模块接线示意图
尼特消防火灾自动报警产品接线图
探测器类接线图
报警按钮类接线图

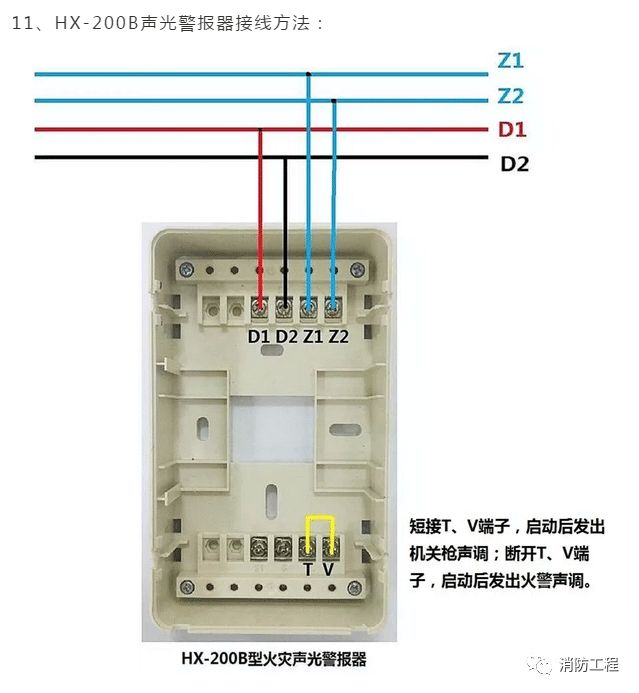

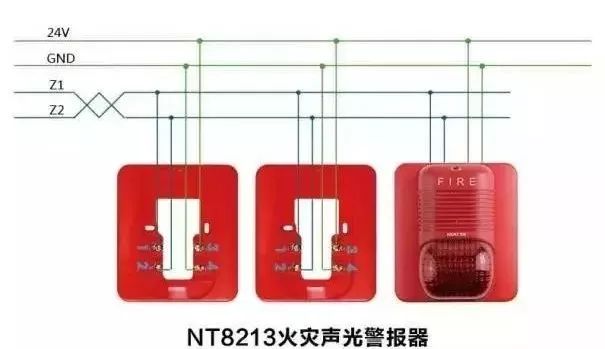

声光警报类接线图

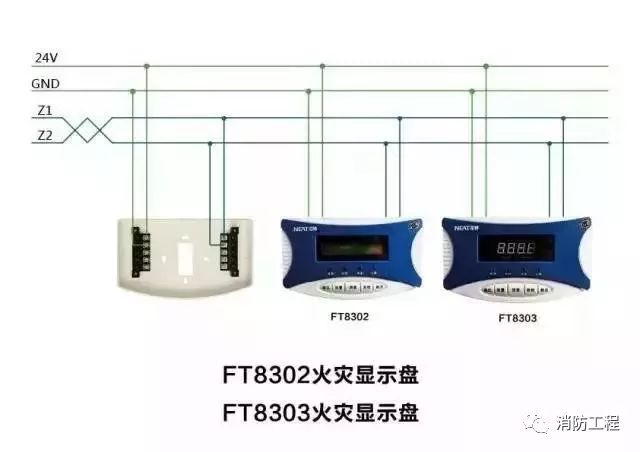

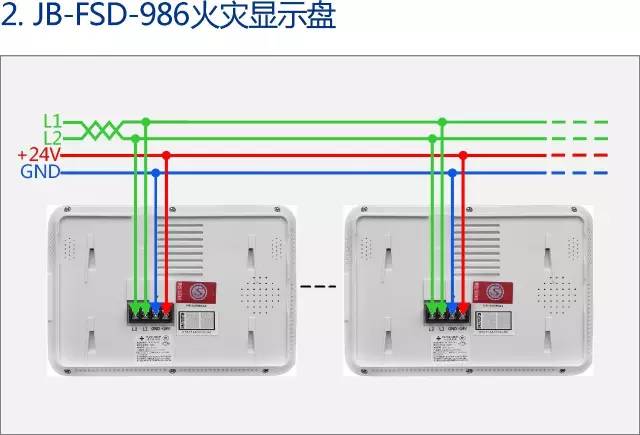

火灾显示盘类接线图

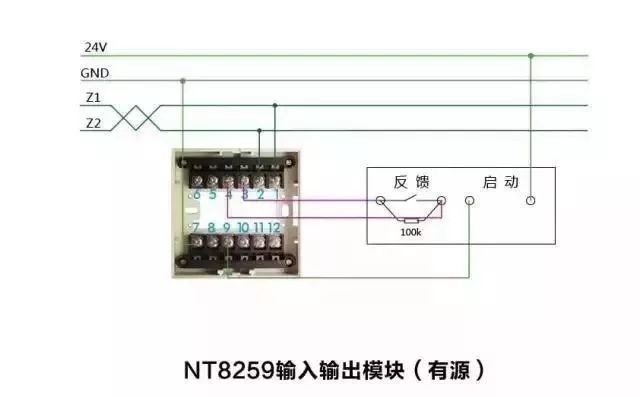

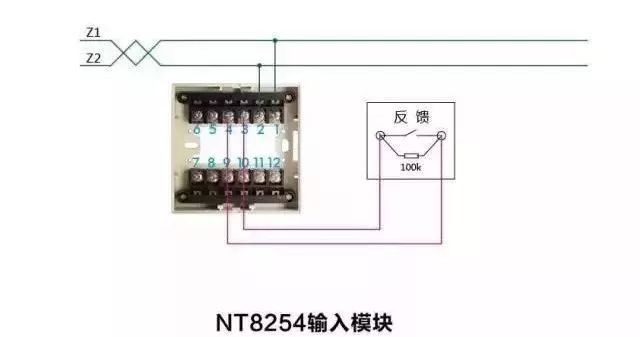

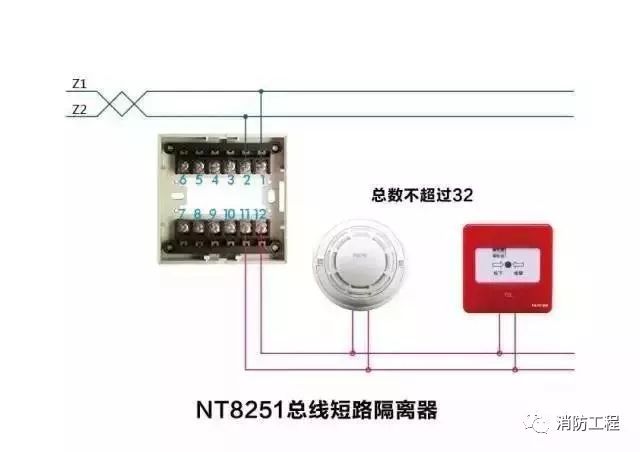

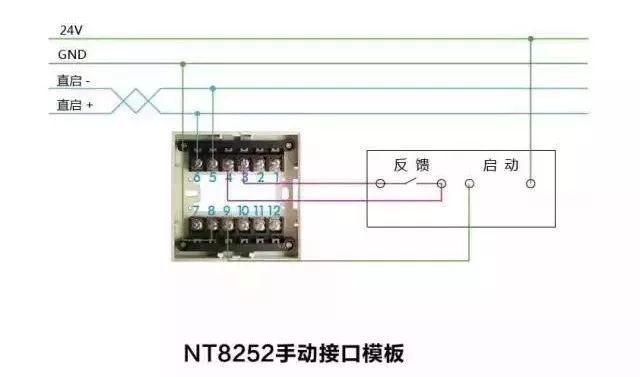

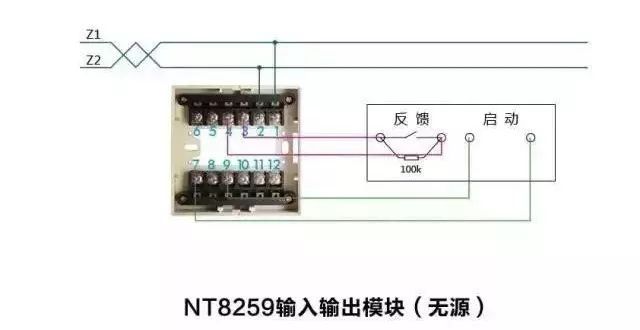

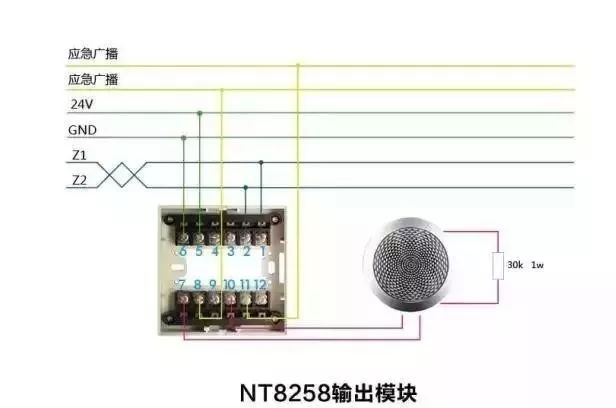

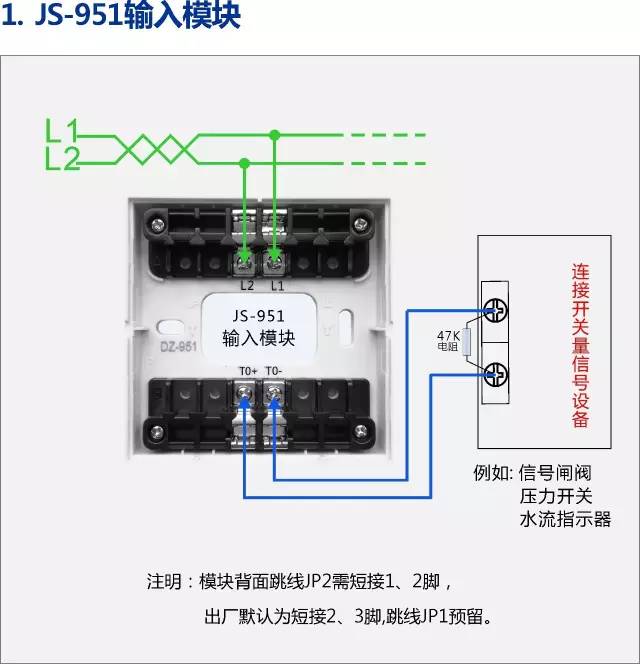

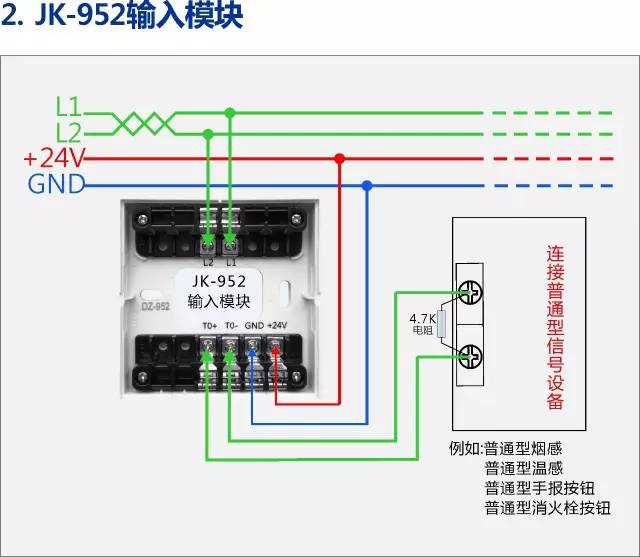

现场模块类接线图
