海南省教育厅关于印发《海南省中小学校游泳池项目竣工验收及安全运营管理实施方案（修订版）》的通知

附件1

海南省拆装式游泳池建设项目验收实施细则

1.适用范围

本规则适用于海南省普及中小学生游泳教育开展的拆装式游泳池建设与运营管理项目的验收工作。

2.现场文件验收

现场验收时项目承包与运营管理商应提交以下材料：

2.1 基本材料

2.1.1 海南省范围内的营业执照复印件或项目承建单位在海南设立的分公司的营业执照复印件。

2.1.2 建筑业企业资质证书（建筑机电安装工程专业承包叁级及以上）；如不是中标单位施工的需提供项目分包合同。

2.1.3 安全生产许可证。

2.1.4 ISO9001、ISO14001、ISO18001等管理体系认证证书及年检报告复印件。

2.1.5 由有资质的检测机构提供的符合GB/T 28935-2012《拆装式游泳池》、GB/T 28939-2012《游泳池拆装式垫层》检验全部参数的检测报告复印件。

2.1.6 企业通过国家批准的认证机构出具的NSCC认证证书复印件。

2.1.7 投标合同及承诺书复印件，如有相关项目进行分包，还需提供项目分包合同。

2.2 拆装式游泳池结构承载力证明资料

2.2.1 游泳池结构承载力设计验算图（需有设计院的出图盖章手续）。

2.2.2 游泳池的安装示意图（需含各安装节点的大样图、选用材料规格及安装方法标注）。

2.2.3 游泳池结构所有构件的出厂合格证及检验报告（如槽钢、螺栓等用于结构的材料厚度等各项指标需符合设计图纸要求）。

2.2.4 游泳池防翘板或锚固装置的安装说明及隐蔽验收记录（需办理参建各方及监理方的验收签名手续）。

2.2.5 游泳池安装竣工后，没注水前泳池的规格尺寸验收记录（需办理参建各方及监理方的验收签名手续）。

2.3 拆装式游泳池水循环系统设备证明资料

2.3.1 选用设备的应提供出厂合格证及检验报告，且合格证及检验报告中相应的技术指标应以计算书相对应。

2.3.2 水处理（半池4小时一次，全池6小时一次）设备选型计算书及相应时间的设备运转记录（应包含水循环系统设备在4小时或者6小时的运行过程中，管道系统无渗漏，设备运作正常等内容）。

2.4 拆装式游泳池材料的检验报告复印件

--由有资质的检测机构提供的符合GB/T 28935-2012《拆装式游泳池》、GB/T 28939-2012《游泳池拆装式垫层》检验全部参数的检测报告复印件。必须包括但不限于以下检测内容报告：

2.4.1 拆装式游泳池检验报告（检测项目应具有：结构、尺寸、一般安全要求、附加设施安全要求）。

2.4.2 拆装式游泳池垫层检验报告（检测项目应具有：结构、抗老化）；

拆装式游泳池垫层内衬检验报告 （检测项目应具有：泳池内衬性能、抗老化指标）。

2.4.3 拆装式游泳池围板检验报告（检测项目应具有：硬度、拉伸强度、弯曲强度、简支梁、冲击强度指标）。

2.4.4 拆装式游泳池垫用防撞条检验报告（检测项目应具有：GB4806.1-1994标准要求的全项检测项目及抗老化）。

2.4.5 拆装式游泳池溢水格栅检验报告（检测项目应具有：承载力检测）。

2.4.6 拆装式游泳池楼梯检验报告（检测项目应具有：摩擦系数、承载力、抗老化、耐腐蚀）。

2.4.7 遮阳照明设备检验报告。

2.5 拆装式游泳池基础及附属建筑的土建资料证明文件（必须包括但不限于内容）

2.5.1 设计单位《工程质量检查报告》。

2.5.2 监理单位《工程质量评估报告》、《工程竣工资料监理审查报告》。

2.5.3 施工单位《工程竣工报告》。

2.5.4 原材料出厂质量证明文件、进场复检试验报告。

1）钢筋出厂质量证明文件、进场复检试验报告；

2）焊接材料出厂质量证明文件；

3）水泥出厂质量证明文件、进场复检试验报告；

4）砂、石进场复检试验报告。

2.5.5 施工试验报告。

1）混凝土试块试验报告；

2）地基验槽记录（设计单位需对地基土承载力提出明确要求，参建各方需在地基验槽时对地基土承载力进行验收确认）、隐蔽工程验收记录；

3）基底回填土密实度检测报告；

4）施工记录；

5）分项工程质量验收记录。

2.5.6 施工图（正规设计单位设计）。

1）游泳池施工图

a.游泳池设计说明及做法大样；

b.游泳池平面图、服务用房平面图、机房平面图、游泳池剖面图；

c.新建硬化场地做法、游泳池底板做法图。

2）围网立面图、围栏网平面图、基础平面图

3）灯杆基础安装平面图

4）附属用房建筑施工图

a.建筑设计总说明；

b.建筑构造统一做法表；

c.首层平面图、屋面层平面图；

d.轴立面图、剖面图；

e.门窗表及做法。

2.5.7 服务用房施工图。

1）结构设计总说明；

2）基础平面图；

3）基础大样图；

4）屋面层梁、板钢筋图。

2.5.8 给排水施工图。

1）设计总说明；

2）游泳池给排水布置平面图；

3）卫生间、淋浴房排水平面图主要设备及材料表；

4）卫生间、淋浴房给不详图；

5）设备房布置平面图、泳池工艺流程图；

6）排水检查井；

7）沉砂井大样图；

8）池底排水－地漏管道预埋节点图。

2.5.9 电气施工图。

1）电气施工图设计说明；

2）电气节能设计说明；

3）强电图例说明及主要设备材料表；

4）配电系统图；

5）照明平面图；

6）天面层防雷平面图、基础接地平面图；

7）路灯基础结构图；

8）路灯灯杆接地大样图 。

2.6 售后服务承诺书

2.7 由产品质量引发意外的保险由厂家购买，并提供保单复印件

2.8 工程质量保修书

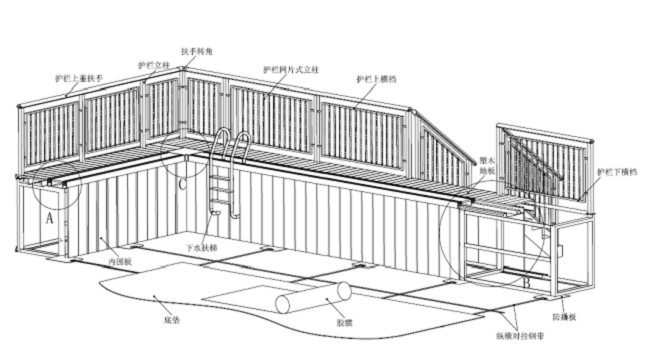

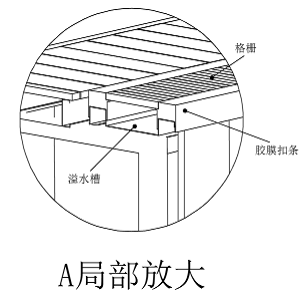

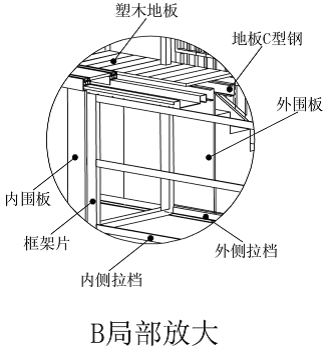

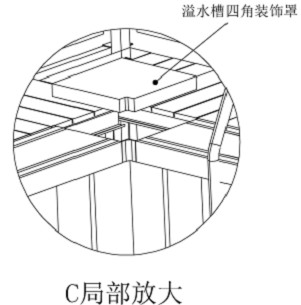

3.产品结构和主要部件名称示意图

产品结构和主要部件名称示意图见图1所示。

图1  产品结构示意图

4.产品现场验收要求

4.1 材料

4.1.1 结构件和紧固件（螺栓）根据使用环境应选用相应的防水、防锈材料。

4.1.2 拆装式游泳池使用的塑料、橡胶部件应具有抗老化、耐腐蚀性能，对易损件应提供备件。

4.1.3 每一种零部件应根据安装图纸进行统一编号进行安装，并由监理监督确认。

4.1.4 产品制造商应提供如下实验材料样块：

1）300mm×300mm×0.75mm的游泳池胶膜，一块；

2）游泳池内围板，长≥500mm，一块；

3）池岸塑木板，长≥1000mm，一块。

4.2 规格尺寸

4.2.1 拆装式游泳池的规格分为50m×25m和25m×15m。

4.2.2 按GB/T 28935-2012的要求，尺寸误差为mm。

4.3 结构稳定性

4.3.1 拆装式游泳池组装完毕、注满水后的结构变形量，沿池子内侧上沿边线，在两端进行拉线，线与短边内侧边线偏差为   mm，线与长边内侧边线偏差为    mm。

4.3.2 拆装式游泳池组装完毕、注满水后，包括管路系统在内应无泄漏。

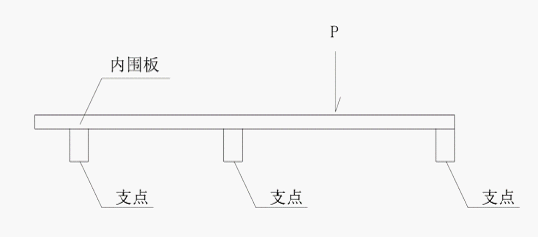

4.3.3 拆装式游泳池内围板的承载能力按图2进行测试，在跨度较大的两支点中间250mm×100mm的面积上施加300kg的垂直力，应无断裂、破损，卸载后应无永久性变形。

图2 拆装式游泳池内围板的承载能力测试示意图

注：选取距离最大的两支点中点加载，且支点距离与现场安装一致。

4.3.4 拆装式游泳池防水胶膜应符合GB/T 28935-2012的要求。用两手撕扯，胶膜不应撕裂。必要时，进行实验室验证。

4.4 拆装结构

4.4.1 拆装式游泳池应沿池壁方向可拆除1m长的外围板方便进入内部检查。

4.4.2 水处理管路连接符合国家相关标准、除粘接式连接外，局部应使用可拆装结构（如：法兰连接）便于拆装维修，不应使用焊接连接。

4.4.3 为保证整个池体不因水压变形，必须在游泳池底部安装防止池体变形的锚固装置。

4.4.4 为防止池体因水压产生翘起，拆装式游泳池池壁下檐应安装面积不小于0.65㎡的“防撬板”。

4.4.5 不管安装防止池体变形的锚固装置或防撬板都必须二次浇设在混凝土地板内，保证池底平整，并由监理监督确认。

4.4.6 池体中使用的金属件应进行热镀锌防腐处理或使用耐腐蚀性能高于热镀锌材料的部件。

4.4.7 拆装式游泳池应具有池体排空装置。

4.5 防护装置

4.5.1 楼梯

4.5.1.1 拆装式游泳池楼梯的承载能力，在台阶任意250mm×100mm的面积上施加240kg的垂直力，应无断裂、破损，卸载后应无永久性变形。

4.5.1.2 楼梯两侧应使用护栏进行防护。

4.5.1.3 楼梯宽度应不小于2.4m，50m池子至少设置2个楼梯，25m池子至少设置1个楼梯。

4.5.2 安全护栏

4.5.2.1 池岸外檐应设置安全护栏。

4.5.2.2 安全护栏的设计应能防止使用者站立或坐在护栏上，并防止使用者攀爬。护栏设置上限扶手。

4.5.2.3 安全护栏的格栅间隙宽度应小于89mm。

4.5.2.4 安全护栏上限扶手的最高点到游泳池池面地板的距离应大于或等于1100mm。

4.6 外观安全

4.6.1 溢水槽格栅、池岸地板、布水口的格栅间隙应小于8mm。

4.6.2 全部池角圆弧应大于R5.锐角，棱边、连接件应进行安全防护，防护部件应不可移动，无专业工具不可拆卸，如图3所示，如使用防滑垫，当防滑垫移除后不应暴露任何尖角、棱边、毛刺。

4.6.3 胶膜扣条、池岸地板安装好后表面看不到任何紧固螺丝。

4.6.4 使用者可能接触到拆装式游泳池的任何表面不应存在与功能件无关的突出物，无法避免的突出物应进行安全防护。不使用工具的情况下，防护装置应不可拆卸。

4.7 防滑

楼梯和池岸地板在湿水后摩擦系数应不小于0.5，3个人使用后均感觉能产生足够的摩擦力即可。

4.8 溢水槽

4.8.1 拆装式游泳池应设置环绕游泳池的溢水槽。

4.8.2 规格为25m×15m的泳池溢水槽应设置不少于6个排水口，规格为50m×25m的泳池溢水槽应设置不少于12个排水口，并将废水排入下水道。

4.8.3 溢水槽上应被格栅覆盖。

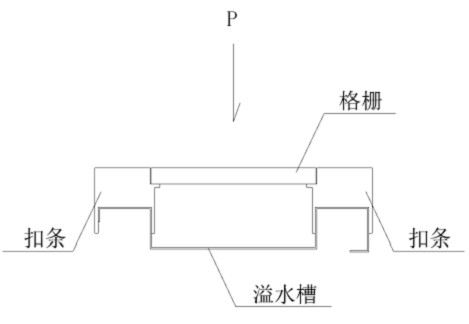

4.8.4 拆装式游泳池溢水槽的承载能力按图4进行测试，在格栅250mm×100mm的面积上施加240kg的垂直力，应无断裂、破损，卸载后应无永久性变形。

图4 拆装式游泳池溢水槽承载能力测试示意图

4.9 池岸地板

拆装式游泳池池岸地板的承载能力，在地板250mm×100mm的面积上施加240kg的垂直力，应无断裂、破损，卸载后应无永久性变形。

4.10 水处理循环系统

4.10.1 拆装式游泳池应配置满足池水过滤要求的设备，半池（25m×15m）应在4小时内完成池水循环一次，全池（50m×25m）应在6小时内完成池水循环一次，使游泳池水的浑浊度、pH、尿素、菌落总数、总大肠菌群、及余氯等项目符合GB 9667-1996标准的要求。

4.10.2 水处理循环系统主要部件规格配置必须满足以上条件，同时必须提供游泳池水处理能力计算书，并附有计算人及审批人的签名。

4.10.3 选用的设备应附有出厂合格证且含有对应计算书的技术指标。

4.11 浸脚消毒池

通往游泳池走道中间应设强制通过式浸脚消毒池，其中池长不应小于2m，宽度应与走道相同，深度200mm。浸脚消毒池和配管应采用耐腐蚀材料制造。

4.12 避雷

拆装式游泳池应安装必要的避雷装置。

4.13 售后服务要求

4.13.1 项目承包单位必须在海南省注册公司或在海南设立分公司，应提供营业执照和公司地点证明及联系人、联系电话。

4.13.2 拆装式游泳池应符合GB/T 28238-2011体育用品售后服务的要求。

5.现场验收要求

5.1 辅助设施

5.1.1 需要时应配备照明设施，检验依据JGJ 153-2016,照度应不低于200Lx。

5.1.2 在游泳区域安装监控摄像系统，并做好游泳池监控记录。

5.1.3 男、女更衣室、淋浴间、卫生间等设施配置要与游泳池开放容量相符合,并配有存放衣物的设施。

5.1.4 遮阳蓬应具有开合功能，现场进行开合实验，应运行平稳，并应具有抗台风能力。其他结构形式的遮阳遮雨也应具有抗台风能力。

5.2 场所开放条件要求

5.2.1 拆装式游泳池运营企业应投保相关保险（如：游泳池公众责任险）。

5.2.2 拆装式游泳池应具备相应机构发放的公共场所卫生许可证。

5.2.3救生器材配置要求：应配置足量的救生器材（规格和数量见表1、表2），并摆放在明显位置、取用方便。

表1  25m×15m游泳池配置救生器材规格和数量

表2  50m×25m游泳池配置救生器材规格和数量

5.2.4 救生员及医护人员配置要求：50m×25m的拆装式游泳池应配置4名救生员、1名医护人员（或经过专业训练获得相关证书的急救人员），25m×15m的拆装式游泳池应配置2名救生员、1名医护人员（或经过专业训练获得相关证书的急救人员）。原则上，救生员只能在一个游泳池中任职。

5.2.5 教练员配置要求：拆装式游泳池运营场所应配置游泳教练员1名以上。

5.2.6 游泳池相关从业人员需提供“个人健康合格证”。

5.2.7 水质管理员配置要求：应配置1名具有职业资格的水质管理员负责游泳池水处理设备使用、维护和管理，确保水质符合GB 9667-1996游泳池水质标准的要求。水质管理员只能在同个区域内任职，不可跨区域任职。

5.2.8 在泳池开放时间内，应进行水质监测并记录,应对游泳池及周围设施、环境进行定期清洗、消毒,游泳池注水、排水、清污期间应停止营业。

5.2.9 应建立健全安全救护、安全管理、安全检查、卫生检查等各项管理制度。各类安全制度，应悬挂在明显位置，公共标识应符合GB/T 10001.1的要求，应包括：

--设置醒目的“游泳人员须知”、“禁止跳水”、“严禁追跑打闹”、“防滑”、“水深”、“水温”、“水质”、“不许带入玻璃制品、尖锐物品”等安全要求和警示；

--禁止向游泳人员出售含有酒精的饮料；

--皮肤病等传染性疾病者禁止入池。

5.2.10 应有符合建筑规范和消防规范的人员出入口和疏散通道，疏散通道应有明显标志。

5.2.11 运营场所应编制应急预案。

5.2.12 符合场馆卫生条件。

5.2.13 水循环系统运行正常。

5.3 游泳池设备的运动功能要求

5.3.1 能举办中小学生游泳达标比赛和活动。

5.3.2 能满足游泳培训中的技术要求（如：蹬边、转身等技术）。

5.3.3 水处理药剂必须采购相关机构认证和认可的产品。
