一套智能停车场管理系统规划设计方案,拓扑图VISIO格式,可编辑
大家好,我是薛哥。最近VIP会员群的读者咨询停车场管理系统的设计方案,要求带有系统图的,可以编辑的,今天分享一下,这套设计方案包含的系统图为VISIO格式,可编辑的,收藏备用!
此套完整的Word方案,VIP会员有需求的可以直接私信我,下载!智能停车场管理系统
1、系统概述
停车场管理系统通过对停车场的出入口的控制,完成对车辆进出及收费的有效管理。系统包括入口处的进车管理、入口及场内通道的行车指示、车牌的自动识别、读卡识别、语音提示、出入口道闸的自动控制、自动计费及收费金额显示;发生意外情况时的报警、安全防范等。使停车场的进出和车位管理更加规范、有序,提高停车场经营效益、加快停车场的车辆周转、提高车位利用率。并能提高出入口的车流量,缓解高峰期的拥堵情况。从用户的角度需求设计,现阶段的停车场管理系统产品成熟,其服务高效、安全保障、准确无误;从管理者的角度看,其易于操作维护、动化程度高、大大减轻管理者的劳动强度。
2、需求分析
某市第二人民医院智能化工程停车管理子系统的设置原则是:在院区的主门出入口、次出入口各设置一进一出停车管理系统共2套,主门设置岗亭,24小时值班不收费;次门不设置岗亭不收费;地库设备一进一出,无人值守,对已授权车辆放行,停车场系统需要有对讲功能,可在地库闸机处,呼叫值班室,可以语音对话。设备使用车牌识别技术,无卡通行。对停车场进行合理规划和布局;如现在已经普遍的地下停车场或者立体停车场,有的医院则将床位数与停车位之比改善到科学标准。 应用停车场管理系统,对停车场进行科学的管理;智能系统是提高车位的利用率,加快车位的流动率,结合现代最先进的停车场管理系统,可采取下面三种管理方式:及时收费、主动引导、变平面管理为立体管理。 服务与广大车主和停车场管理防;集合“人、车、网”等行业资源,以支付为入口,聚焦“人、车、网”的需求和服务的结合。智慧停车系统使用之后,系统运行稳定,人力成本进一步降低,很好地解决了出入口拥堵等问题,同时智慧停车系统也避免了人工管理带来的诸多漏洞与不足。
3、设计方案

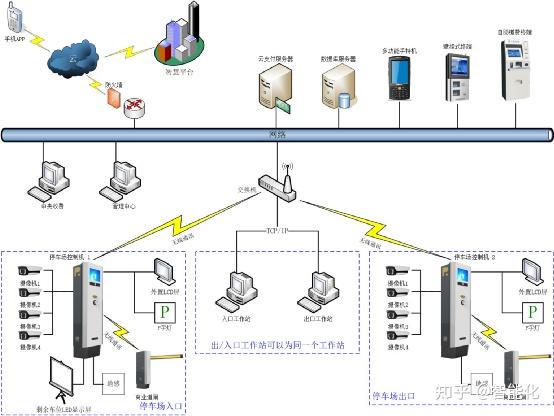

入口部分:入口处主要设备有:快速数字道闸、入口控制机(内置PLC控制器、车牌识别模块、LCD显示屏系统、车辆检测器、自定义语音播报、自助出卡机等)和高清车牌摄像机等组成。系统实现方式:对员工车辆车牌识别进出,做到不停车进出,有效提高通行效率,减少拥堵;出口部分:出口处主要设备有:快速数字道闸、出口控制机(内置PLC控制器、车牌识别模块、LCD显示屏系统、车辆检测器、自定义语音播报、银联支付模块等)和高清车牌摄像机等组成。系统实现方式:对员工车辆车牌识别进出,做到不停车进出,有效提高通行效率,减少拥堵;外部车辆:识别车牌进出,交付出场,无牌车取卡进出不计费。停车场管理系统,临时用户(或者访客用户)和内部用户采用车牌为身份介质,权限自由设定,后期可进行收费管理,系统必须具有扩展性。出入口道闸具有防撞功能,闸机指示灯,显示通行状态。同时出入口控制机必须具有灯光指示,及时天气不好的情况下,也能可视设备。出入口摄像机采用IP摄像机,与停车管理系统集成。
