亿智SV806核心板/智能人脸识别门禁考勤终端方案
产品概述
1.1 适用范围
本产品为低成本，高性能人脸考勤门禁方案，适用于智能人脸识别门禁考勤终端，如：人脸识别门禁、道闸通道、人脸识别考勤终端等。
1.2 产品概述
XL9123 采用SV806 双核Cortex-A7 处理器，NPU 0.6T 算力，搭载Linux3.10 系统。AI 人脸识别和活体算法，支持同时检测和识别 5 人， 支持美颜，其集图像采集、人脸检测、人脸跟踪和人脸比对等功能于一体，不仅识别率高同时识别速度快。可以支持 MIPI_DSI 屏；内置 LCC3G/4G 模块；可广泛应用于小区门禁、道闸通道、写字楼等场景。
1.3 产品特点
◆ ARM Cortex-A7 架构，最高 1GHz 主频。
◆ 支持MIPI 点屏，分辨率高达 1280*800。
◆ 双目红外和RGB 双目摄像头，能防止黑白彩色照片以及视频的活体攻击。
◆ TTL 串口、RS232 或 RS485、继电器、韦根 IN 或 OUT 等丰富扩展接口。

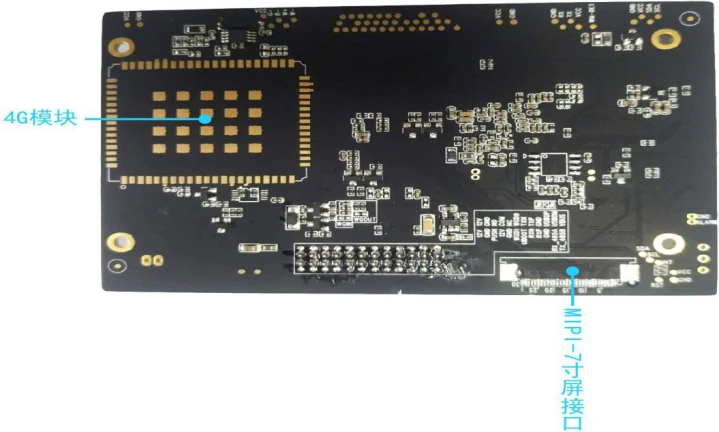

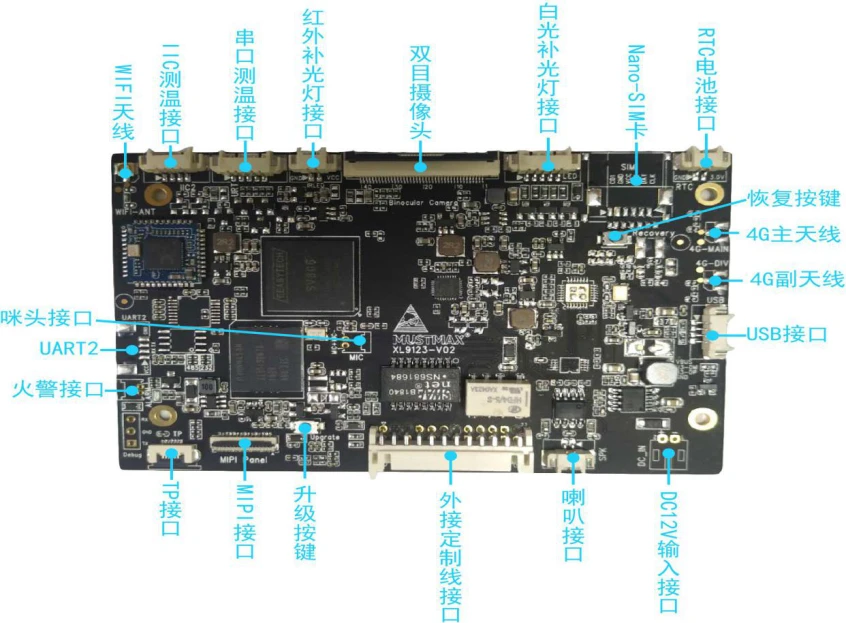

1.4 外观及接口示意图
正面：
基本功能列表
|
基本硬件规格 |
|
|
CPU |
SV806，Dual-Core ARM Cortex A7 @1.0GHz |
|
NPU |
TOPs |
|
内存 |
SiP：256MB DRAM |
|
内置存储容量 |
eMMC Flash 默认 8G(可选 16/32G) |
|
显示屏接口 |
MIPI_DSI 接口，支持最大分辨率 1280*800 |
|
触摸屏 |
支持 I2C 接口(可支持多点电容触摸) |
|
WIFI/BT |
内置 WIFI/BT 模块,支持 WiFi 802.11b/g/n 协议；BT2.1/4.0 |
|
音频输出 |
内置单声道功放，最大输出功率 3W/4R；支持麦克风 |
|
摄像头 |
支持 MIPI+DVP 双目摄像头 |
|
以太网接口 |
10M/100M 自适应以太网 |
|
USB 接口 |
2 个 USB |
|
功能扩展口 |
1 个RS232（或RS485），1 个韦根输出(或输入)，板载继电器等外设接口 |
|
RTC/开关机 |
支持 RTC 实时时钟，可支持定时开关机 |
|
补光 |
支持白光补光，支持红外补光 |
|
识别距离 |
0.3-1.5 米 |
|
基本软件规格 |
|
|
操作系统 |
Linux3.10 系统 |
|
人脸算法 |
基于视频流的动态人脸检测、跟踪，1：N 识别算法； 动态双摄防伪，彻底解决照片、视频在各种载体上的欺骗； 支持 5000 张人脸照片库、10W 条识别记录；
千分之一误识率下通过率 97 |
|
应用软件 |
支持人脸识别或陌生人检测时现场图片保存； 管理系统后台公有云部署方式； 支持本地人脸注册、人脸库导入、网络设置、活检开关设置等基础功能 |
|
API 接口 |
框架层提供 C/C++ API; 支持在线 API(HTTPS); |

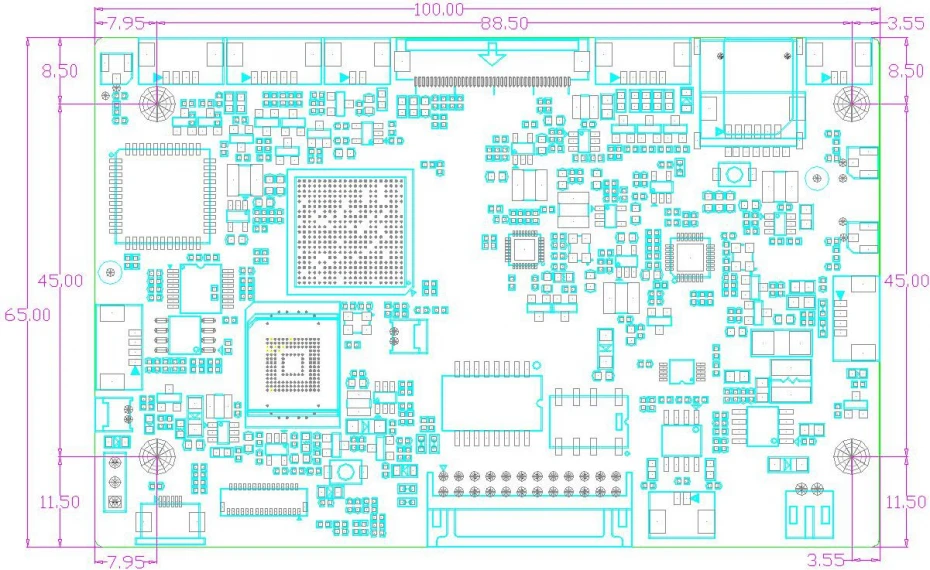

PCB 尺寸和接口布局
PCB：4层板
尺寸：100.0mm*65.0mm, 板总高度：11.0mm
螺丝孔规格：∮2.5mm x 4；

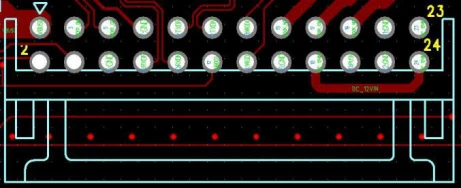

◆ 外接定制线接口
该接口的形式为 12x2 的双排 PHD 插座，内部包含了电源输入、韦根韦根输出(或输入)、以太网接口、USB 等功能接口。电源输入采用 12Ｖ的直流电源供电。在板卡未接外设空负载情况下，12V 直流电源需支持最小 300mA 电流。USB 接口最大供电电流 1.0A，
插座的接口定义如下，座子规格: PHD2.0mm/12x2=24Pin.
|
序号 |
定义 |
属性 |
描述 |
|
1 |
VBUS-5V |
电源 |
USB HOST电源 |
|
2 |
RS232-TX/485B |
输入/出 |
默认 RS232 串口 2-TX(可选 RS485 串口 2-信号B) |
|
3 |
USB-DM |
输入/出 |
DM 信号 |
|
4 |
RS232-RX/485A |
输入/出 |
默认 RS232 串口 2-RX(可选 RS485 串口 2-信号 A) |
|
5 |
USB-DP |
输入/出 |
USB-DP 信号 |
|
6 |
GND |
地线 |
地线 |
|
7 |
GND |
地线 |
地线 |
|
8 |
RXDP |
输入 |
以太网信号线 RX+ |
|
9 |
TXDP |
输出 |
以太网信号线 TX+ |
|
10 |
RXDN |
输入 |
以太网信号线 RX- |
|
11 |
TXDN |
输出 |
以太网信号线 TX- |
|
12 |
UBOOT |
输入 |
外接升级按键 |
|
13 |
WG-D0 |
输出 |
默认韦根信号 D0 输出(可选韦根信号 D0 输入) |
|
14 |
WG-D1 |
输入 |
默认韦根信号 D1 输出(可选韦根信号 D1 输入) |
|
15 |
NC |
/ |
继电器常闭 |
|
16 |
GND |
地线 |
地线 |
|
17 |
COM |
/ |
继电器公共端 |
|
18 |
12V |
电源 |
韦根 12V 输出 |
|
19 |
NO |
/ |
继电器常开 |
|
20 |
PUSH |
输入 |
出门按钮 |
|
21 |
GND |
地线 |
地线 |
|
22 |
GND |
地线 |
地线 |
|
23 |
12V-In |
输入 |
总电源 12V 输入 |
|
24 |
12V-In |
输入 |
总电源 12V 输入 |
◆ DC 输入接口
（选配）

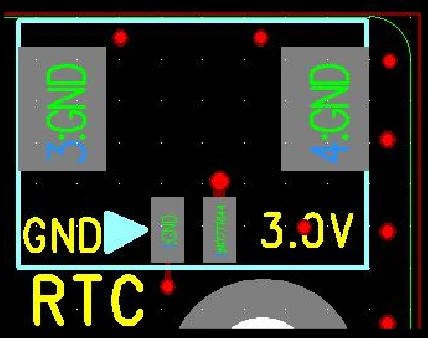

◆ RTC 电池接口（选配）
采用 2Pin 1.25mm 间距的 Wafer 插座接口，用于断电时给 RTC 实时时钟供电。
◆ 红外补光灯接口
可用于摄像头红外补光。

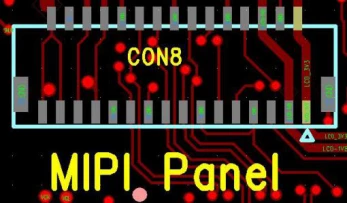

◆ MIPI 屏接口
该接口为 0.3mm 间距 31Pin 的 FPC 插座 MIPI 屏接口。
为了避免烧板子和屏，请注意以下事项：

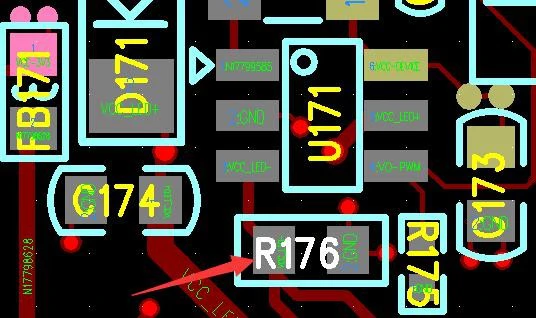

1、请确认屏规格书屏供电电压电流等参数是否与板卡相匹配，默认屏背光的驱动电流为 40mA；如屏的参数要求不符，可以调节 R176 的阻值来调整输出电流，按 I(led)=200mV/R176，{R176 默认=4R7｝。
|
MIPI 屏 |
屏背光电流 |
R176 阻值 |
|
5 吋 |
40mA |
4R7 |
|
7 吋 |
60mA |
3R3 |
|
7 吋 |
80mA |
2R7 |
|
8 吋 |
160mA |
1R2 |
|
10.1 吋 |
180mA |
1R1 |
1. 请确认屏接口定义与板卡是否一致。

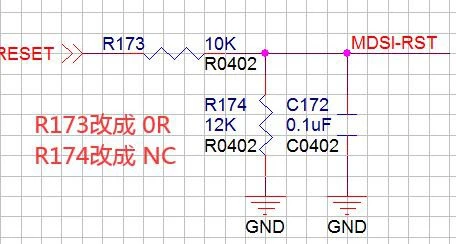

显示屏的复位电压为 3.3V 时，要修改下图中电阻：
屏接口的电气定义如下：
座子规: FPC0.3mm/3Pin
|
序号 |
定义 |
属性 |
描述 |
|
1 |
AVCC |
电源 |
屏电源输出(3.3V） |
|
2 |
AVCC |
电源 |
屏电源输出(3.3V） |
|
3 |
DVCC |
电源 |
屏电源输出(1.8V） |
|
4 |
GND |
地线 |
地线 |
|
5 |
TRSET |
复位 |
屏复位信号，高电平(默认1.8V) |
|
6 |
DVCC |
电源 |
屏电源输出(1.8V） |
|
7 |
GND |
地线 |
地线 |
|
8 |
TXIN3- |
输出 |
MIPI data negative signal |
|
9 |
TXIN3+ |
输出 |
MIPI data positive signal |
|
10 |
GND |
地线 |
地线 |
|
11 |
TXIN0- |
输出 |
MIPI data negative signal |
|
12 |
TXIN0+ |
输出 |
MIPI data positive signal |
|
13 |
GND |
地线 |
地线 |
|
14 |
TXCLKIN- |
输出 |
MIPI CLK negative signal |
|
15 |
TXCLKIN+ |
输出 |
MIPI CLK positive signal |
|
16 |
GND |
地线 |
地线 |
|
17 |
TXIN1- |
输出 |
MIPI data negative signal |
|
18 |
TXIN1+ |
输出 |
MIPI data positive signal |
|
19 |
GND |
地线 |
地线 |
|
20 |
TXIN2- |
输出 |
MIPI data negative signal |
|
21 |
TXIN2+ |
输出 |
MIPI data positive signal |
|
22 |
GND |
地线 |
地线 |
|
23 |
GND |
地线 |
地线 |
|
24 |
LED- |
屏背光电源- |
MIPI 液晶屏屏背光电源- |
|
25 |
LED- |
屏背光电源- |
MIPI 液晶屏屏背光电源- |
|
26 |
LED- |
屏背光电源- |
MIPI 液晶屏屏背光电源- |
|
27 |
LED- |
屏背光电源- |
MIPI 液晶屏屏背光电源- |
|
28 |
NC |
/ |
/ |
|
29 |
LED+ |
屏背光电源+ |
MIPI 液晶屏屏背光电源+ |
|
30 |
LED+ |
屏背光电源+ |
MIPI 液晶屏屏背光电源+ |
|
31 |
LED+ |
屏背光电源+ |
MIPI 液晶屏屏背光电源+ |

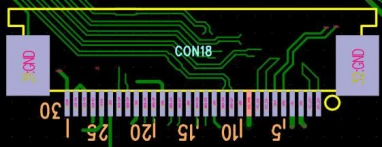

◆ MIPI-7 吋屏接口（选配）
该接口为 0.5mm 间距 30Pin 的 FPC 插座接口。
为了避免烧板子和屏，请注意以下事项：
1. 请确认屏规格书屏供电电压电流等参数是否与板卡相匹配，
2. 请确认屏接口定义与板卡是否一致。
屏接口的电气定义如下：
◆ IIC-TP 接口(触摸屏）

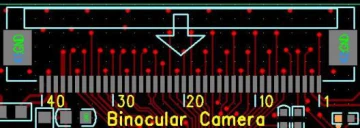

◆ 双目摄像头接口

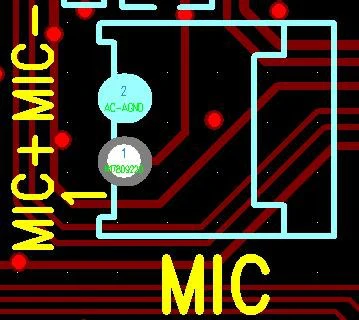

◆ MIC 接口
请注意 MIC 正负极的接法，勿反接。

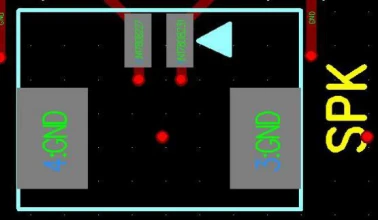

◆ 喇叭接口
◆ USB

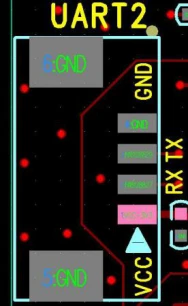

◆ TTL 串口接口（选配）
板卡引出了 1 组普通双线 TTL 串口，可支持市面上通用的串口设备，默认为电平 3.3V 的 TTL 信号。如果对接的串口的电平高于 3.3V 时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。
注意事项：
1. TTL 串口电压是否匹配。
2. TX，RX 接法是否正确。
电气性能
|
项目 |
最小 |
典型 |
最大 |
|
|
电源参数 |
电压 |
-- |
12V |
16V |
|
纹波 |
-- |
-- |
100mV |
|
|
电流 |
-- |
TBD |
2A |
|
|
电源电流(MIPI) |
工作电流 |
视屏而定 |
||
|
待机电流 |
||||
|
液晶屏供电电流 |
-- |
-- |
-- |
|
|
环境 |
相对湿度 |
-- |
-- |
80% |
|
工作温度 |
0℃ |
-- |
50℃ |
|
|
存储温度 |
-20℃ |
-- |
70℃ |
|
备注: 接 MIPI 屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未一一列出。
组装使用注意事项
在组装使用过程中，请注意下面（且不限于）问题点。
一， 裸板与外设短路问题。
二， 在安装固定过程中，避免裸板因固定原因而造成变形问题。
三， 安装 MIPI 屏时，注意屏电压，电流是否符合。注意屏座子第 1 脚方向问题。
四， 安装 MIPI 屏时，注意屏背光电压，电流是否符合。
五， 外设（USB，IO）安装时，注意外设 IO 电平和电流输出问题。
六， 串口安装时，注意是否直连了 232,485 设备。TX,RX 接法是否正确。
七， 输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。杜绝为了方便操作从背光插座进行接入供电输入电源。
温馨提示：
1. 该主板供电电源额定电压为DC 12V，工作电压范围：10.5～16V，纹波小于100mV；在选用电源时要注意电源浪涌电压P-P 值不能超过16V，一旦超过主板所承受的范围，主板将会永久性的烧坏或开路断路；电源纹波大于100mV容易对主板干扰或工作不稳定，特别对传感器件和触摸屏等造成干扰跳点的现象。
2. 主板通电前注意确保电源电压是否在要求的范围内，电源的接线是否正确，各个接插座子的接法和引脚是否正确，在确保各个电源电压及接插座子接线完全正确的情况下方可通电使用。
