东风天龙天锦原车记录仪加装四路盲区监控，加装导航安卓大屏机icon
来源：安防百科 /
时间: 2024-05-24
车辆：东风天龙天锦车
要求：加装倒车影像；加装四路行车盲区监控系统；加装安卓大屏机
一一来解答

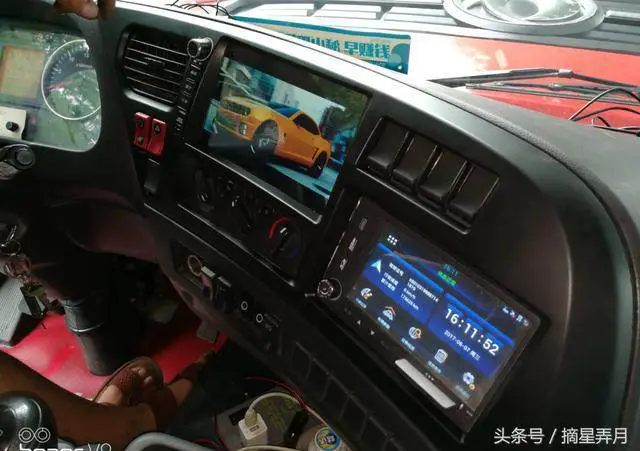

先来个靓照

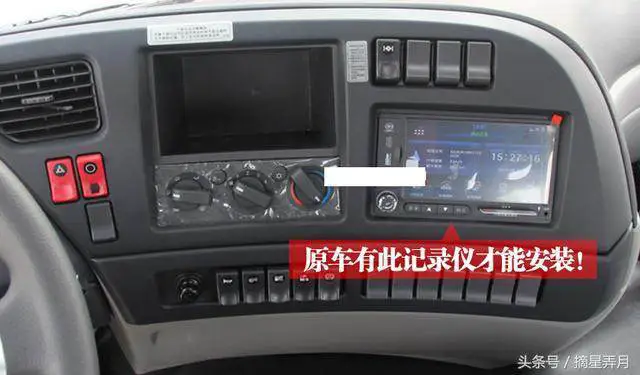

先介绍一下怎么拆原车导航仪：
左边方向盘旁边几个螺丝拆下，然后撬开面板即可。然后导航仪上面几个螺丝拧开就可以了。

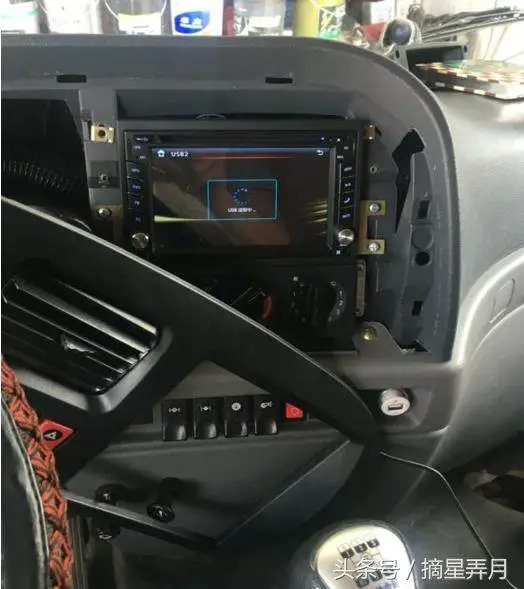

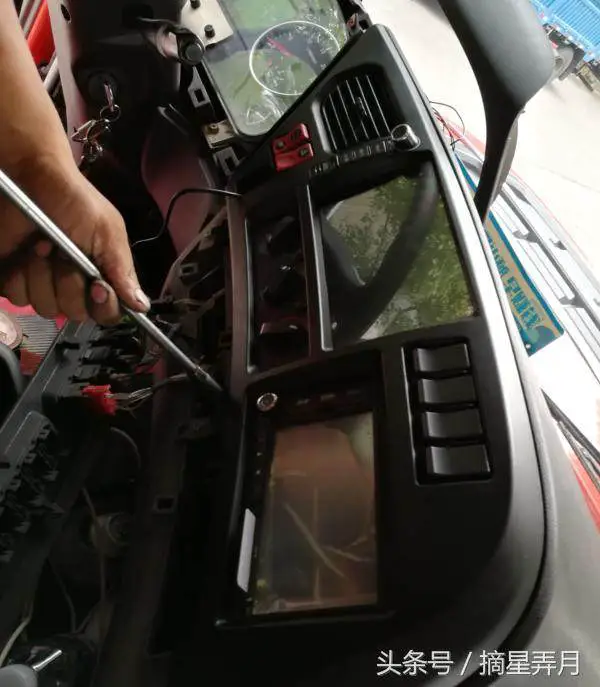

拆开原车面板

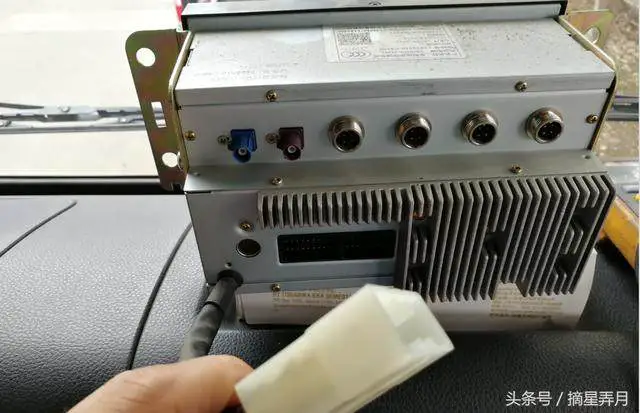

抽出来一个插头 拆开
第一：介绍一下安装倒车影像的方法
摄像头可以直接插在，记录仪后面的视频输入口的。
但是怎么样触发自动显示后面画面呢？这就需要一根转接线。

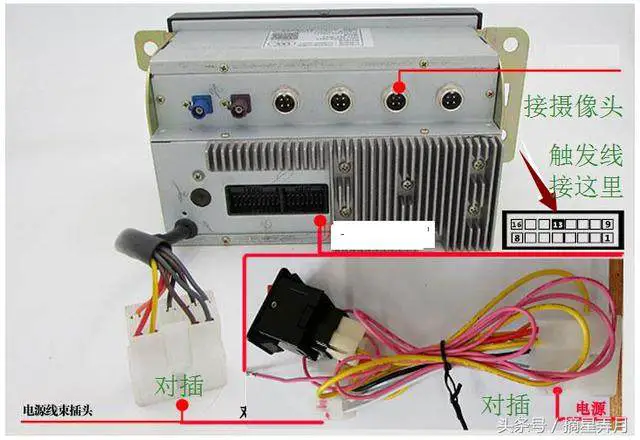

转接线接线图
从图中我们可以看到，把掉原车的插头，把我们插头串进去就可以了，然后触发线插入图中标注的13脚即可。你只需要按上开关，就会显示倒车画面。
很简单，全程不需要接线，直接对插。

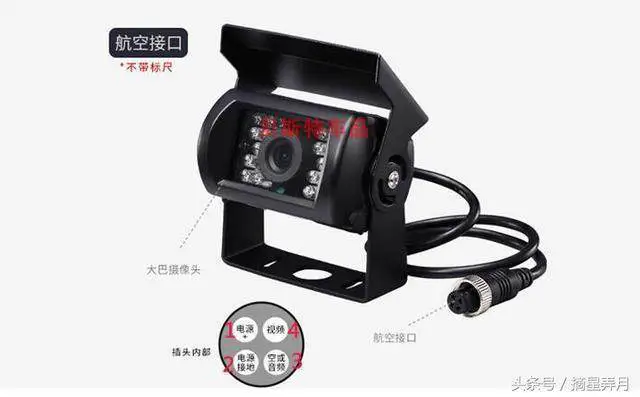

摄像头就用航空头的直接对插
第二：讲下利用原车显示器加装四路行车监控
这就需要我们四路监控一套，去掉显示器即可。

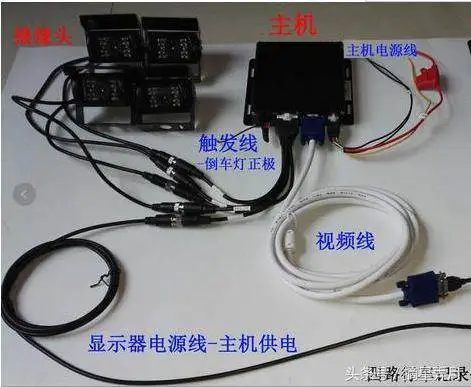

只需要这些 显示器利用原车显示器

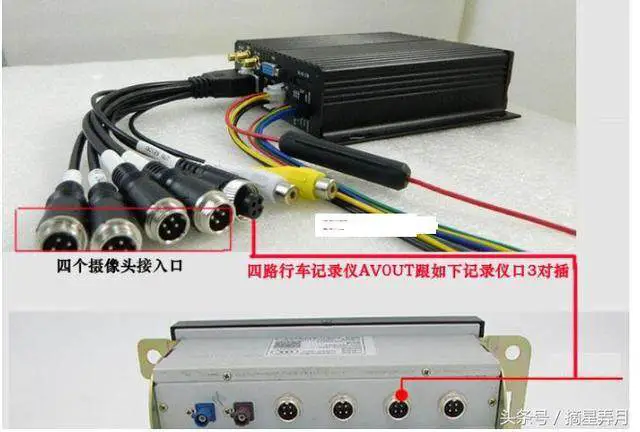

只需要把我们行车记录仪航空视频输出 插入到导航仪倒车接口上即可

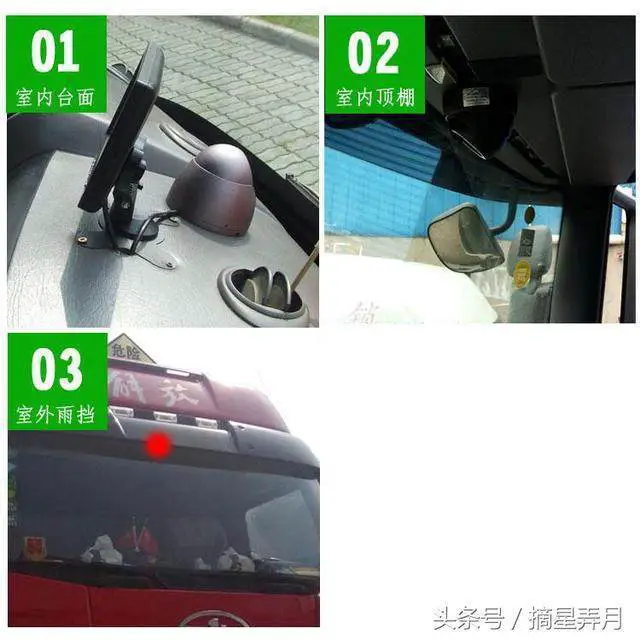

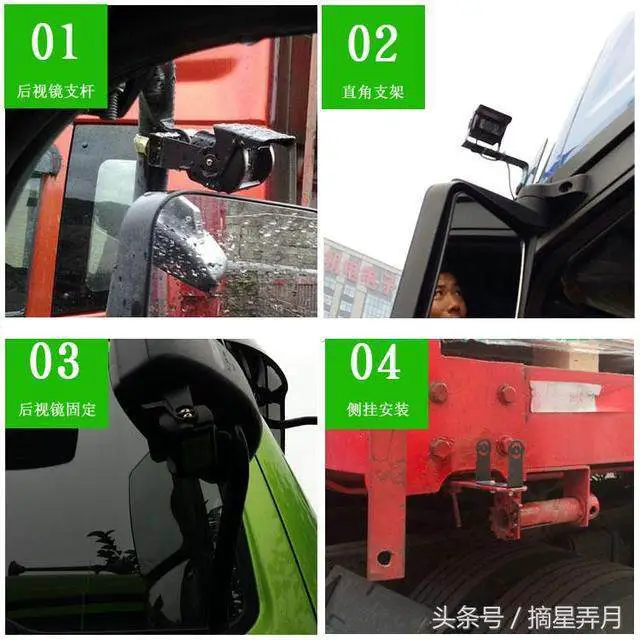

前面摄像头布置
左右摄像头布置

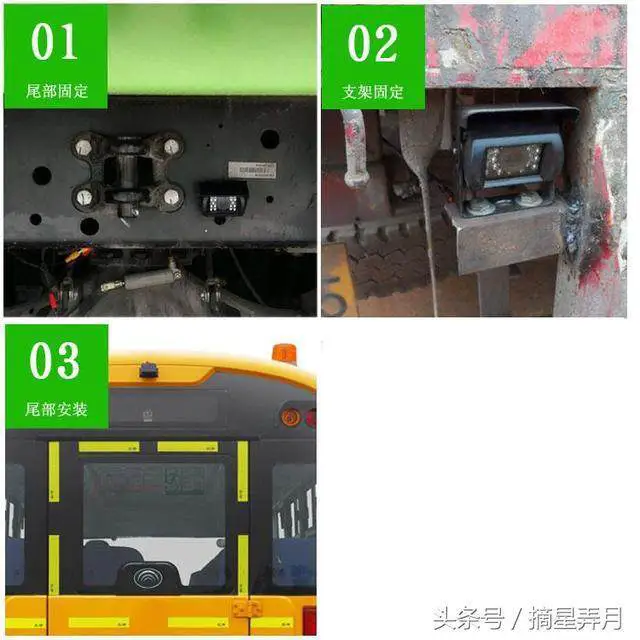

后摄像头布置
第三 讲下安装大屏机

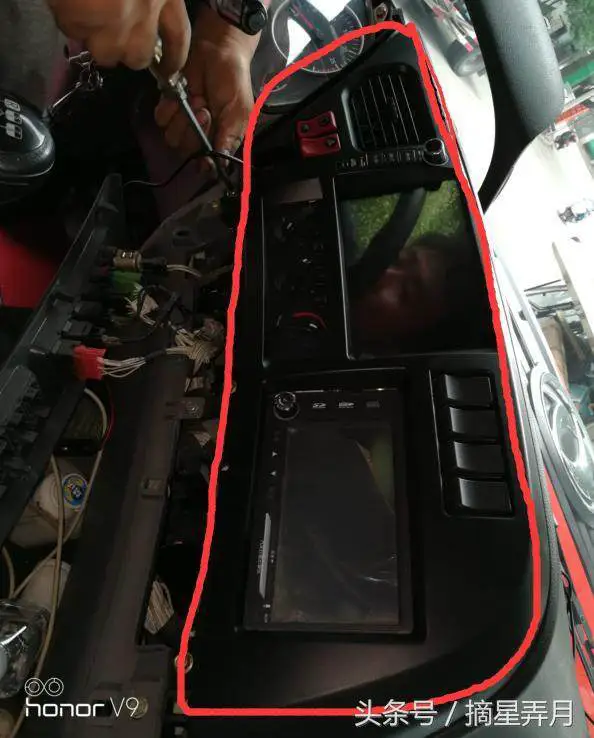

整个一圈全部换掉

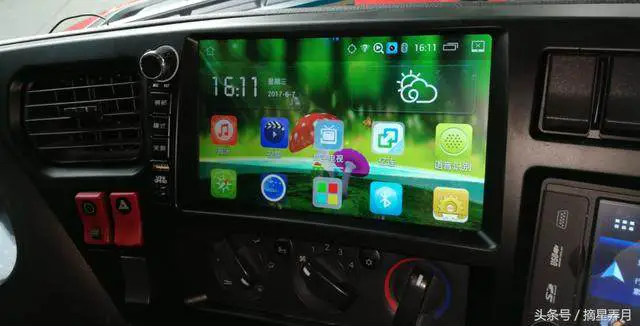

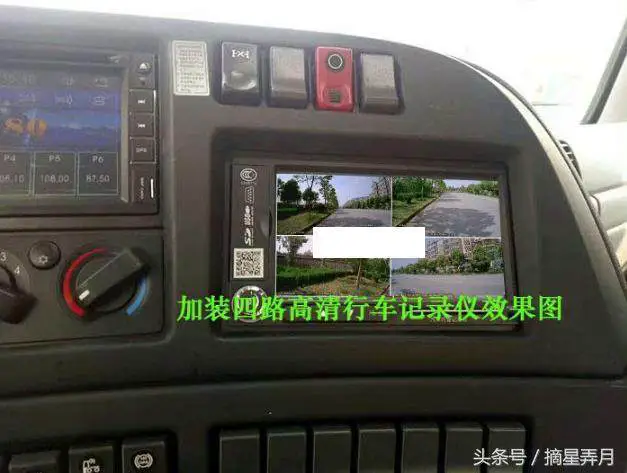

效果图
现在的设备做的已经很详细了。
所以不需要我们费多大脑筋。
好了，就到这里 希望大家多多转发 收藏 和沟通~~~~~~~
