楼宇BA控制系统———楼宇BA控制系统

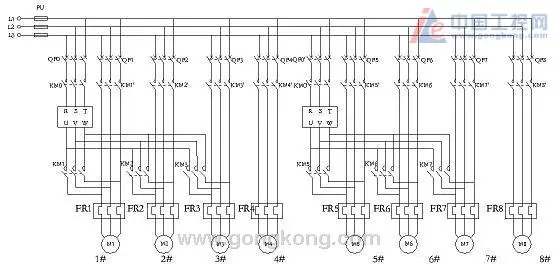

恒压供水系统主电路图

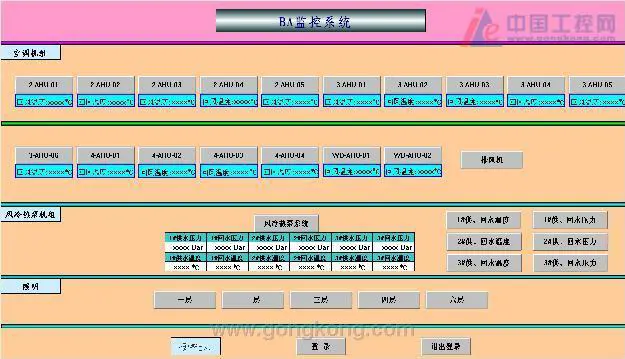

监控系统主画面

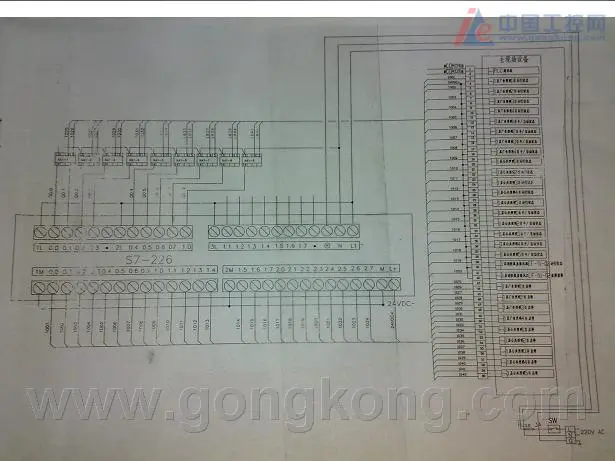

风冷热泵机组监控原理图

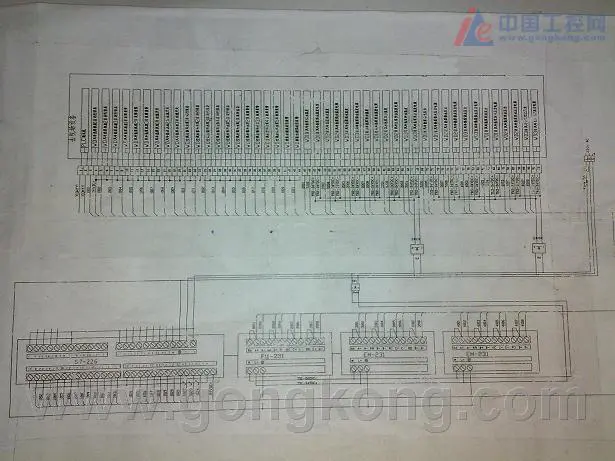

空调机组监控原理图

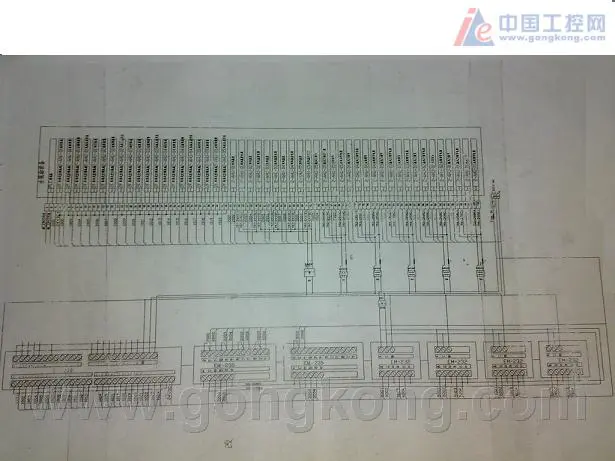

照明控制系统原理图
三、控制系统配置
1. 西门子S7-200系列CPU226，AC220V电源供电，24DI/16DO；
2. 西门子S7-200系列EM235，4AI/1AO；
3. 西门子S7-200系列EM231，4AI；
4. 西门子S7-200系列EM232，2AO；
5. 串口卡；
6. 监控软件及计算机。
变频恒压供水自动控制装置具有以下控制功能：（1）设有手动/自动切换电路，当切换至自动位置时，系统可根据出口压力变化，自动调节变频泵的转速和自动启动、停止备用泵，以维持出口压力恒定，当变频控制电路出现故障时，可切换至手动位置，使水泵直接在工频下运行，保证正常供水；（2）用PLC控制水泵（包括小流量泵）全循环软启动，周期性地自动交换使用，以期水泵寿命基本一致；（3）故障显示及报警，具有缺相、短路、过热、过载、过压、欠压、漏电、瞬时断电保护等电气保护功能。
2.2、风冷热泵和空调机组
PLC采集风冷热泵和空调机组的运行状态、水管压力、水管温度、各空调机组回风温度等信号。PLC作为主要控制器，通过温度给定值与回风温度反馈值的综合，实现对空调机组水阀和新风阀的数字PID调节。
空调机组的控制分手动控制和自动控制两种，在自动控制状态时，水阀与新风阀的开度有PLC通过检测回风温度依靠PLC自动调节。在对空调的控制中我们设置了三种控制模式：夏季、冬季和过度季节。
同时PLC通过RS485将风冷热泵和空调机组的运行状态及相关设备的运行状态传送到监控软件。
