详解楼宇自控(BA系统)施工要诀及看施工图纸的要诀

来源：安防百科 / 时间: 2024-05-28

BA-Building Automation即针对楼宇内各种机电设备进行集中管理和监控，俗称楼宇自控BA。

楼宇自控（BA）系统能干什么？

楼宇自控系统是监测、控制建筑电气设备运行的系统，电气设备也就是俗称的机电设备，这些设备的数量多，而且分布散，纯粹人工监测、控制的话，不仅工作量大，而且效率低、反应慢，很难达到精确管理的目的，楼宇自控系统就是为了解决这些问题，使设备合理、安全的运行、使建筑物内保持舒适、安全的环境，并实现高效节能的要求，节约人力和能源。

领悟施工图纸的要诀

首先，楼宇自控系统进场施工前，身为智能化弱电方的我们手中必须具有的几份图纸：暖通图、给排水图、电气图、智能化平面图及系统图。且这些图纸都要与相关方达成共识，确保准确无误。若有出入或不明白之处，也要及时的与相关方沟通，定期的对图纸进行核对更新。下面就根据在实际施工中说明下怎么看图纸中的核心内容。

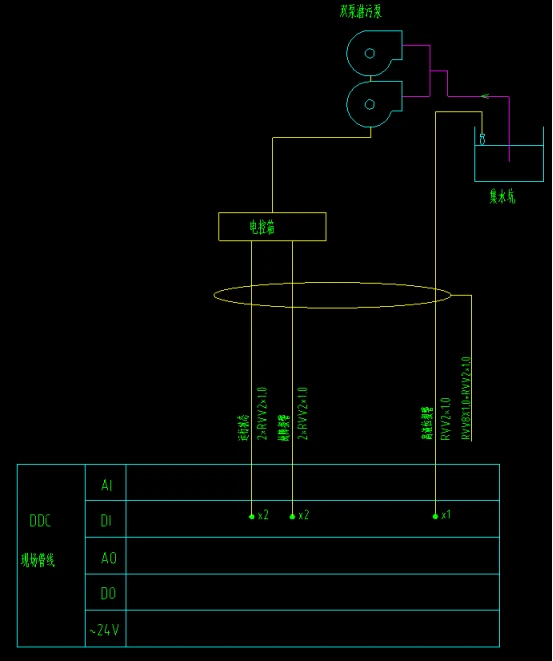

（1）给排水图：身为智能化弱电方的我们，需要理解给排水图纸的点比较少，只需确保潜污泵、集水坑等机电设备，可接入楼宇自控系统，进行监控即可。

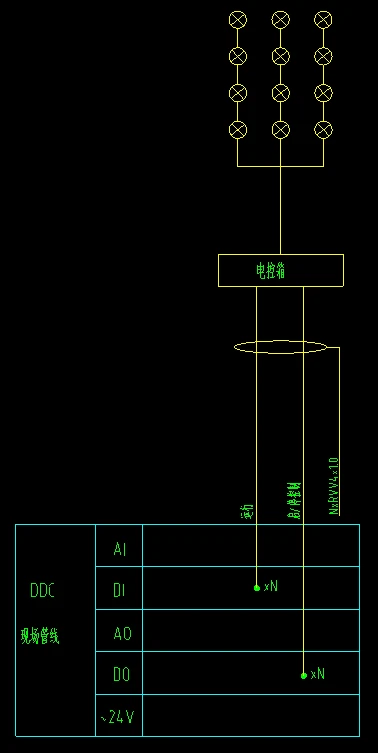

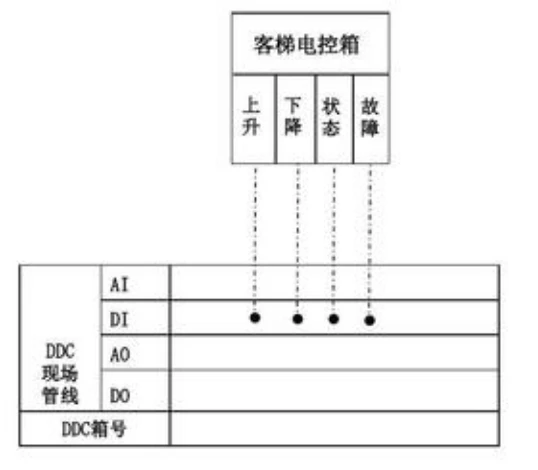

（2）电气图：若项目中含有照明系统需接入楼宇BA进行设备监控，那就要分清是公共照明还是普通照明。

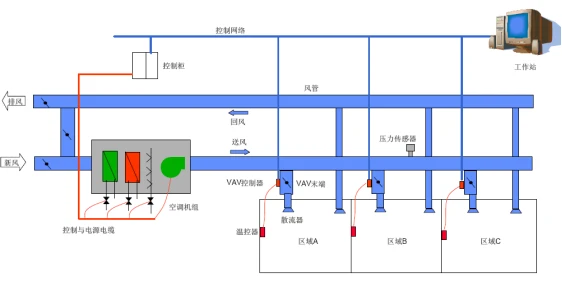

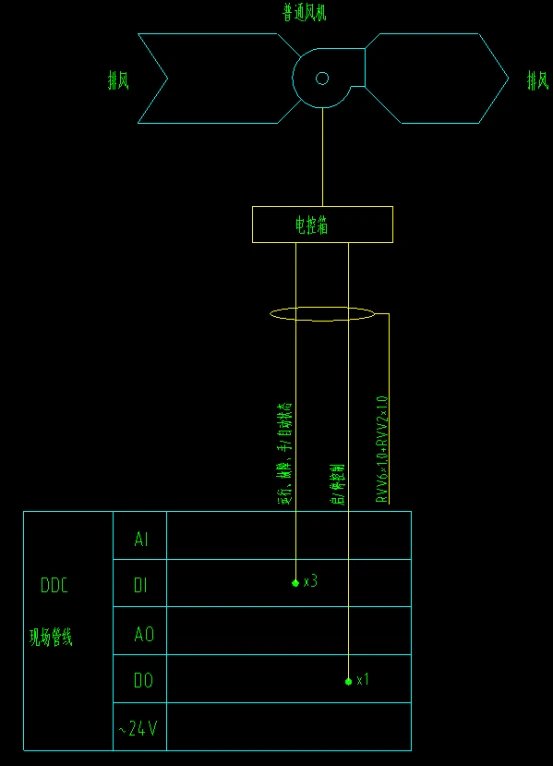

（3）暖通图：空调，包括空调风系统图，水系统图，这两张图纸对于我们来说运用性是比较高的。因为里面主要包括了有项目现场所需的风机，送风机、排风机，风柜，新风机，空调风柜，盘管机等设备数量和类型。以及水系统里面的各个阀门，传感器的安装。

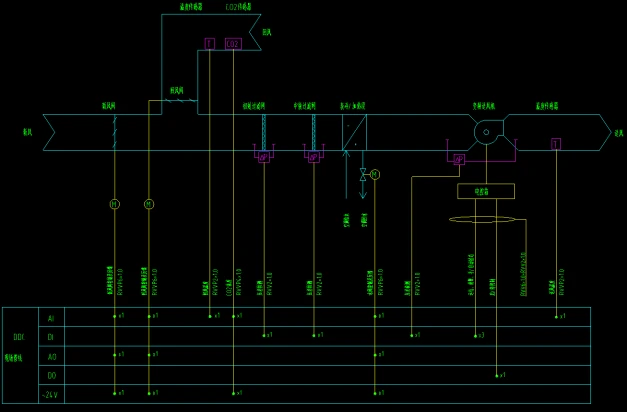

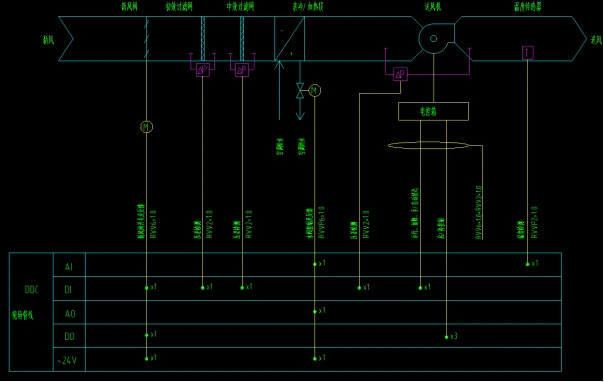

通常安装在风机上的传感器主要有，压差开关、温度传感器、温湿度传感器、CO2等几类。压差开关读取的是开关量信号，所以现场用RVV的线进行敷设即可，温度传感器、温湿度传感器、CO2读取的是模拟量的信号，所以现场用RVVP 的线进行敷设。水系统，进水管，回水管，要分清冷冻水管跟冷却水管，不过正常来说现场很好分，带有保温层的就是冷冻水，不带的直接是裸管的就是冷却水。安装在水管上的传感器主要有，水流开关，流量计，压力传感器，温度传感器。

设备原理：

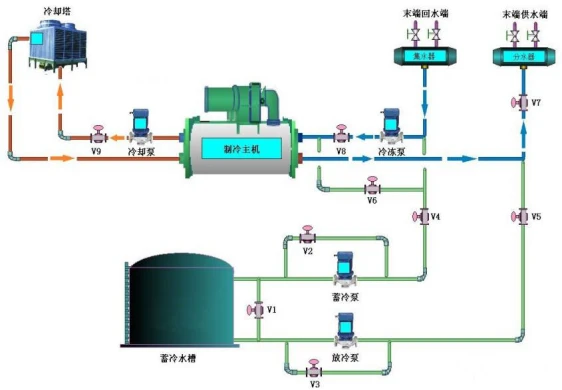

（1）冷热源机组：现代的冷热源一般以冷冻机、热泵为主，配之以多种水泵、冷却塔、蝶阀、水位开关、温度计、流量计等，冷热源系统是楼宇内暖通空调系统的心脏，也是耗能大户，控制要求也高。机组运行参数：包括机组的启停状态、故障报警、供回水温度、流量、各水泵的启停状态、故障报警。供回水总管压差遥测及控制。按给定时间程序开关机组、水泵、冷却塔、蝶阀等。根据冷/热负荷来确定所需要的启动的机组数量，实行机组群控。
