自来水公司常用的流量设备原理和动态图

水司一般使用的流量产品分两大类：

一类是贸易结算用的水表，一类是管网用的流量计； 以下是我整理的主流产品原理概述和原理动态图，供大家参考。

一、贸易结算水表

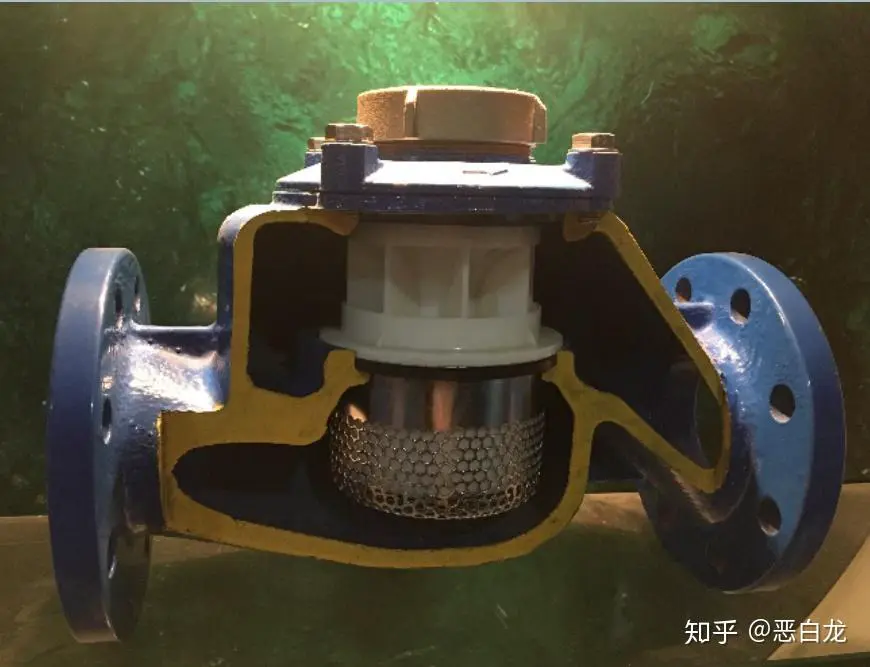

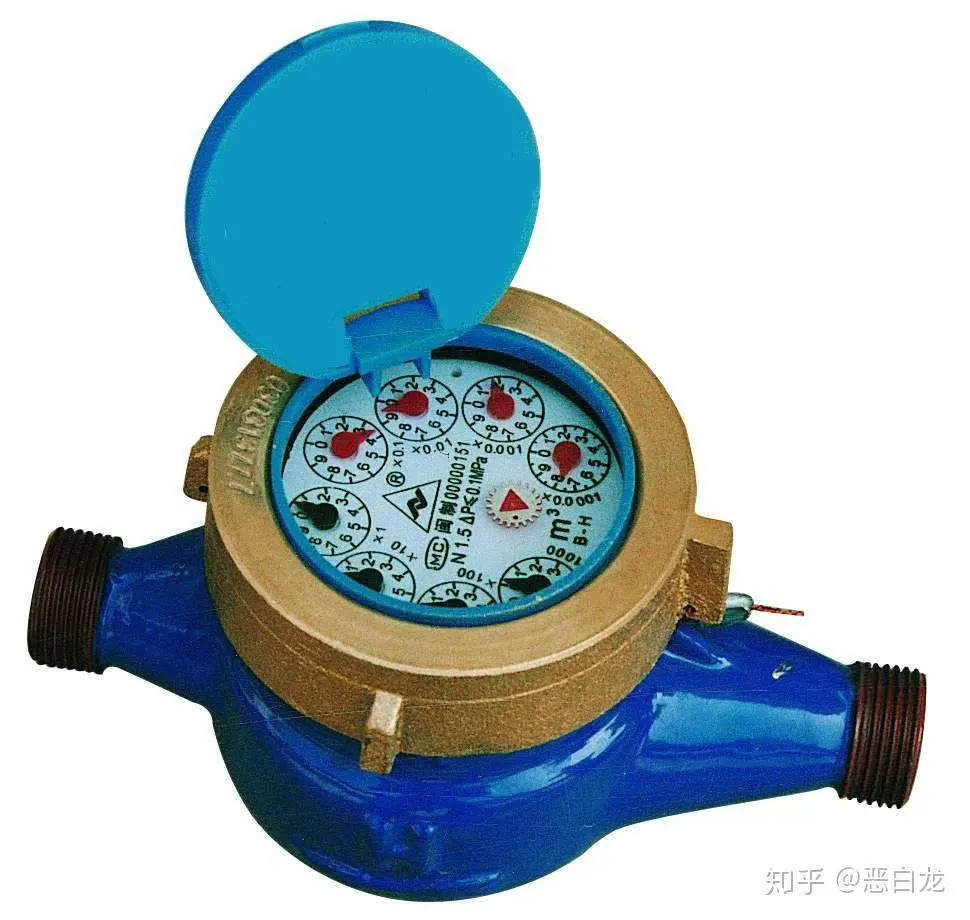

1、旋翼式水表：

工作原理：水由水表进水口入表壳内，经滤水网，由叶轮盒的进水孔进入叶轮盒内，冲击叶轮，叶轮开始转动，水再由叶轮盒上部出水孔经表壳出水口流向管道内，叶轮下部由顶针支撑着。叶轮转动后，通过叶轮中心轴，使上部的中心齿轮也转动，带动叶轮盒内的传动齿轮，按转速比的规定进行转动，带动度盘上的指针．三角指针开始转动后以十进位的传递方式带动其它齿轮和上部指针，按照度盘上的分度值，从0开始按顺时针的方向进行转动，开始计量．

工作特点：1、适用于DN15口径的居民计费；2、价格便宜；3、容易受水垢和水压变化影响计量；4、可提供脉冲信号；5、容易出现不流水自转现象

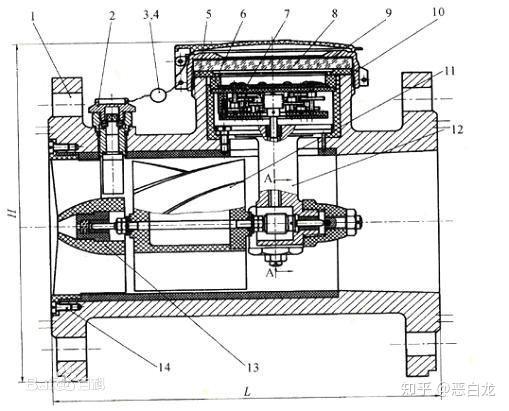

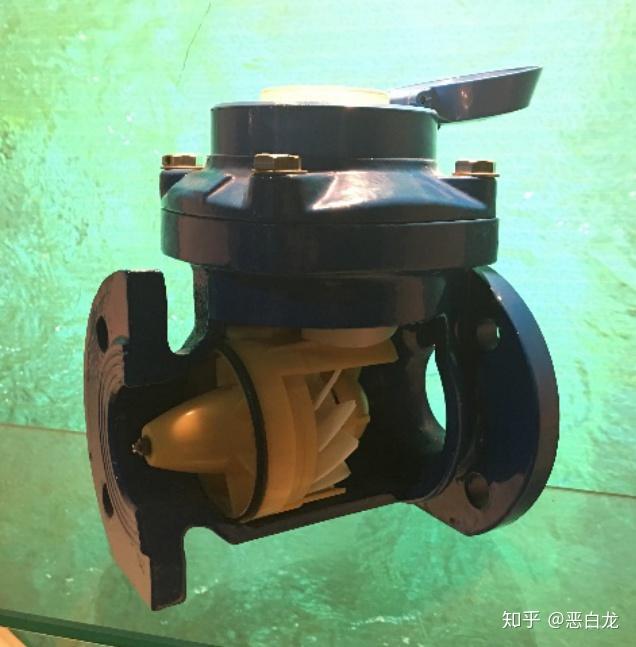

2、螺翼式水表（水平和垂直式）：

1-表壳；2-调整器；3-铜丝；4-铅封；5-密封垫圈；6-衬圈；7-指示机构；8-表玻璃；9-罩子组件；10-表罩；11-翼轮组件；12-支架组件；13-整流器组件；14-开槽圆柱头螺钉

工作原理：当水流入水表后，沿轴线方向冲击水表螺翼形的叶轮旋转后流出，叶轮的转速与水流速度成正比，经过减速齿轮传动后，在指示装置上显示通过水表的水总量。

设备特点：1、适用于DN80到DN200口径的计量；2、流通能力和压力损失都较旋翼式水表小；3、安装维护可不停水；

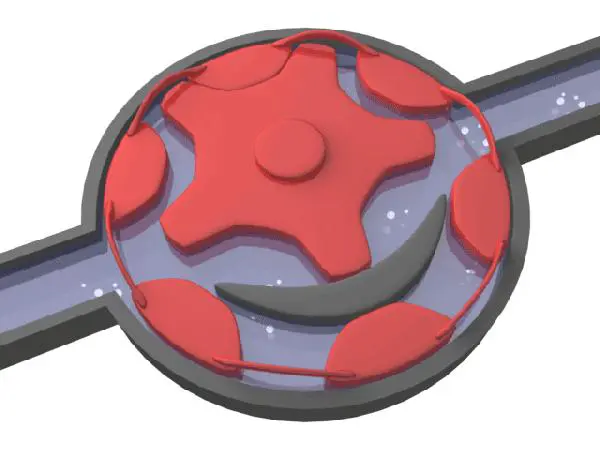

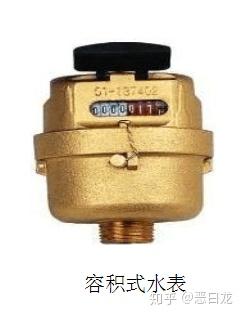

3、容积式水表

工作原理：与速度式水表不同，容积式水表测量的是经过水表的实际流体的体积。最形象的比喻好比大型超市或者宾馆门前的那种转门，只能以固定方向转动，每转过一定角度，流体就经水表转到另一侧。所以容积式水表测量较速度式水表要更为精确。

设备特点：1、一般用于精工企业或者试验测试等场所；2、价格贵；3、中国水质普遍较硬，水垢容易堵塞水表。

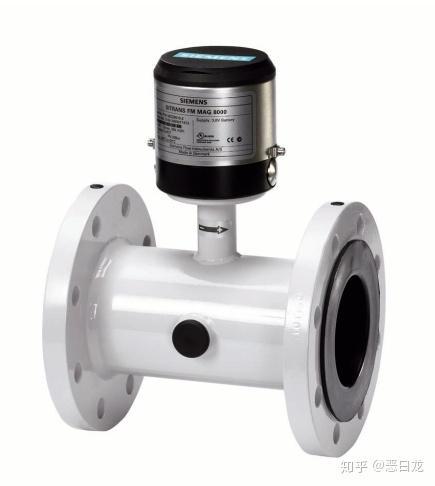

4、电磁水表

工作原理：法拉第电磁感应定律。首先是通过电磁水表内的导体对内部磁力线进行切割，使得导体内部产生感应电动势。随后测量管中的内部电流在导体已产生的感应电动势作用下，向某个方向开始传递。

设备特点：1、始动流量小；2、通径无机械构件，无压损；3、价格比机械表贵；4、免维护；

二、管网流量计

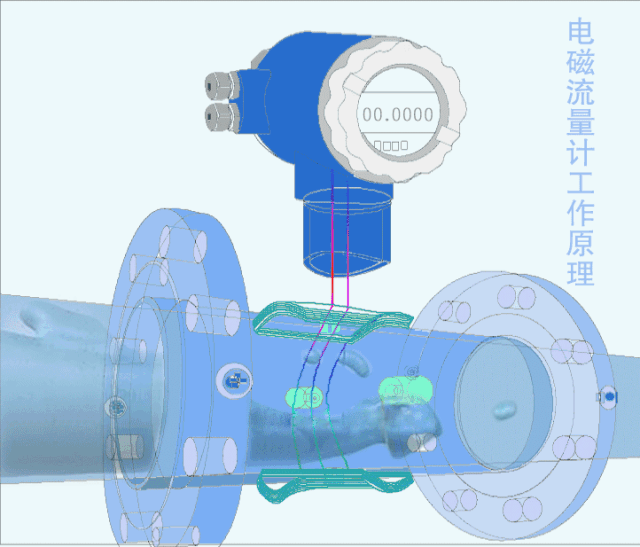

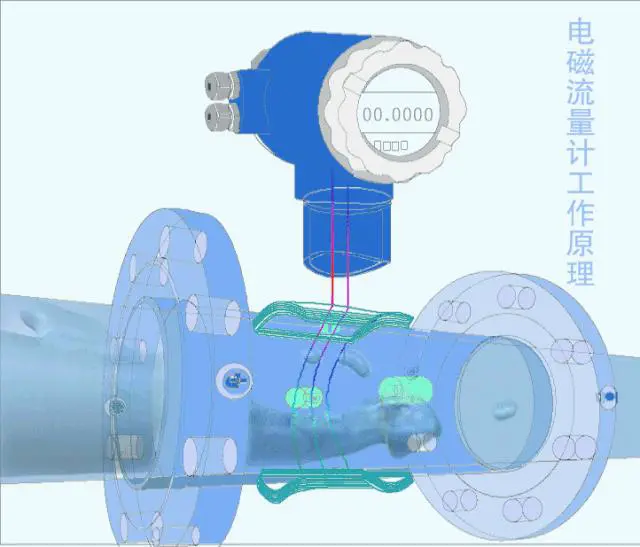

1、电磁流量计

工作原理：基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。

设备特点：①具有双向测量系统;② 传感器所需的直管段较短，长度为5倍的管道直径。③ 压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响

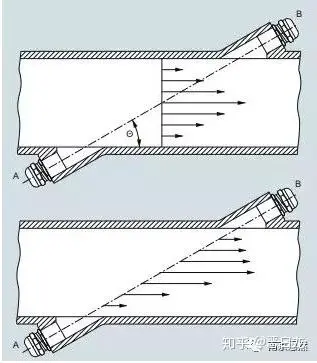

2、插入式超声波流量计

工作原理：声波传播的方向与流体的流动方向（从点A流向点B）相同时，其传播时间要小于逆流（从点B到点A）时的传播时间。声音传输时间的差异即可反映管道中的流速。由于在顺流和逆流时延迟时间都是在极短的间隔内测得，因而粘度和温度对测量精度没有任何影响。

设备特性：1、安装方便，可带压安装；2不受介质粘度温度的影响；3、适用于DN300口径以上管网。

西门子超声波流量计宣传篇https://www.zhihu.com/video/1214571406828441600
