1.组网方案

1.1有线方案

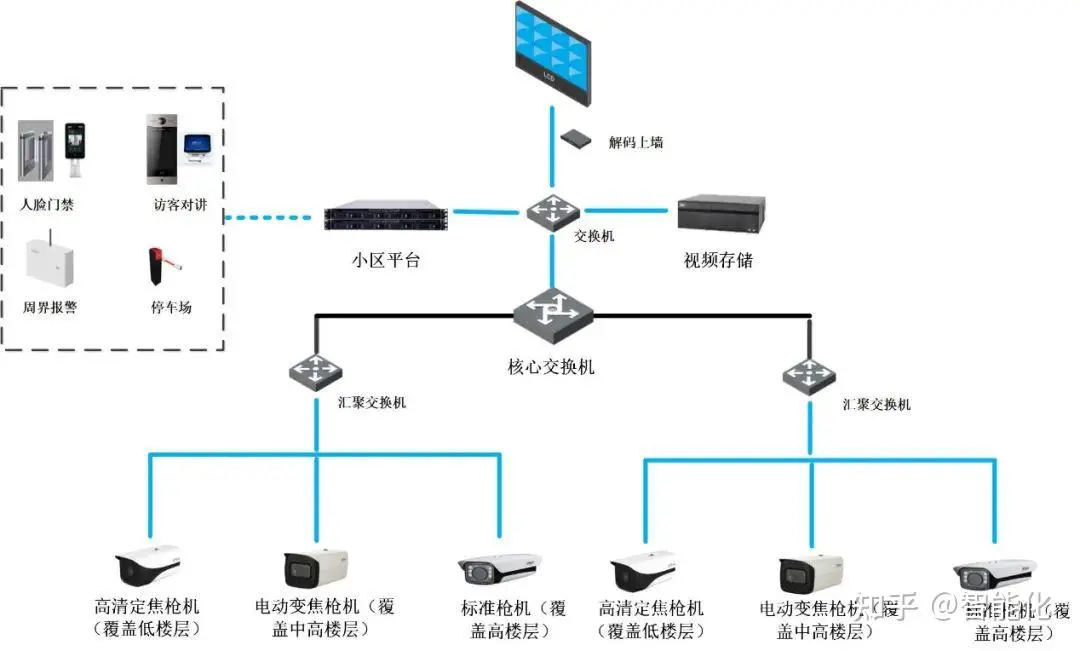

此方案中，前端设备选用不同的高清枪机，分别覆盖不同的楼层，摄像机通过局域网接入汇聚交换机，汇聚交换机可通过光纤接入核心交换机（或二层交换机），然后接入小区平台进行管理，某小区管理平台可以无缝扩展门禁、对讲、停车场和报警等子系统，做到整个小区智能化的统一管理。

1.2无线方案

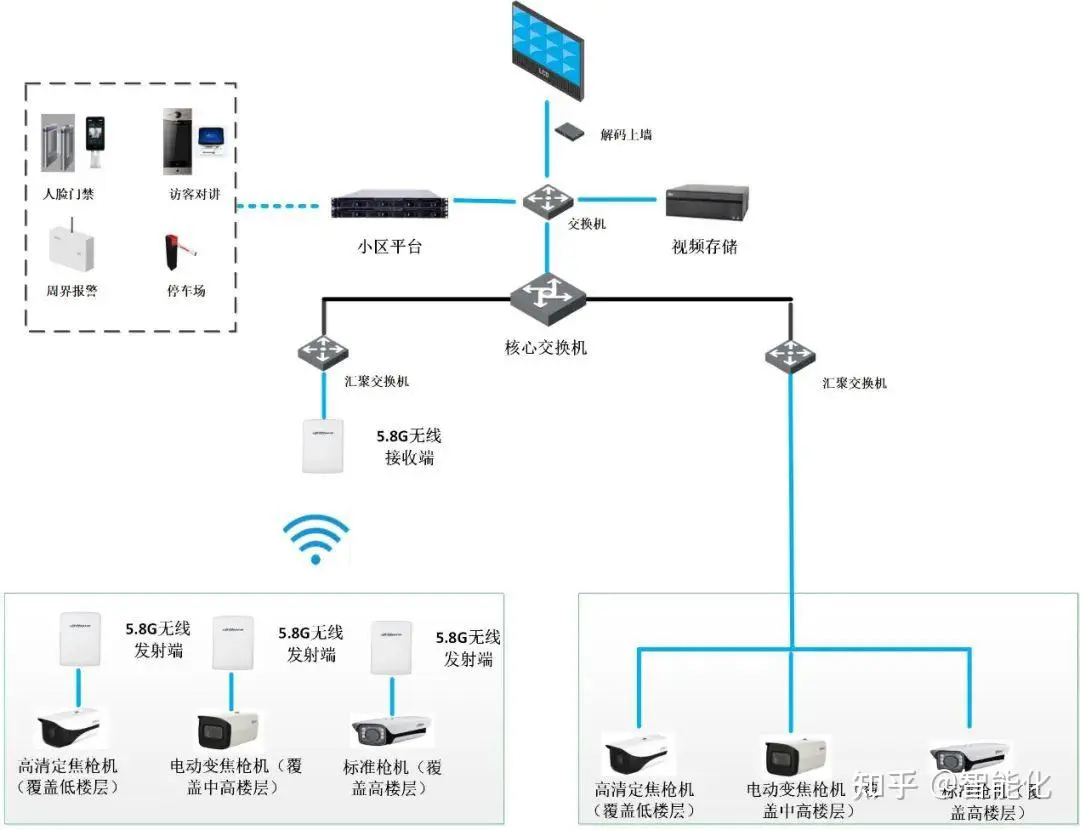

针对于一些无法部署有线网络或网络施工困难的点位，也可采用某5.8G无线组网方案和有线方案相结合，方案架构如下：

对比传统的有线传输解决方案，使用WLAN无线网络实现数据传输具有以下显著特点：不受距离和地点的约束，软硬件规划简明，安装容易，组网和扩容方便，维护成本低，覆盖面积大，相比于有线光纤和运营商4G网络，无线WIFI技术只需一次投入，长期运营，能更好的提供定制化服务。

1.3选型指导

1、对于低楼层（1-6层左右）来说，追求成本可以选择400万像素3.6mm焦距的定焦枪机，追求效果可以选择400万像素的电动变焦枪机（焦距在2.7mm到13.5mm可调）；

2、对于中高楼层（7-14层左右）来说，追求成本可以选择400万像素6mm的定焦枪机，追求效果可以选择400万像素的电动变焦枪机（焦距在2.7mm到13.5mm可调）；

3、对于高楼层（14-30层左右）来说，追求成本可以选择400万像素的电动变焦枪机（焦距在2.7mm到13.5mm可调），追求效果可以选择800万标准枪加变焦镜头（焦距在5mm到50mm可调），再配合红外（100米左右红外距离）护罩。

1.4现场测试情况详表

量化指标：

2.施工指导

2.1勘点

在居民住宅小区中，由于位置、楼层、朝向、间距等关系，适合安装高空抛物摄像机的位置一般建议选择在需要覆盖的监控面前30米左右，如小区楼前的绿化带中或空地处，但需无树木及其他物体遮挡，不建议选择在楼顶安装，主要原因有以下三点：

1、现在的小区一般都是小高层和高层，楼顶风力比较大，会造成摄像机抖动，从而造成监控画面抖动，对于高空抛物的防范效果不佳；

2、小区楼顶一般不会预埋管线，需要重新综合布线，系统的整体施工成本较高；

3、在楼顶安装，从上往下照，很容易照到居民家中，侵犯个人隐私，会引起不必要的麻烦。

2.2安装指导

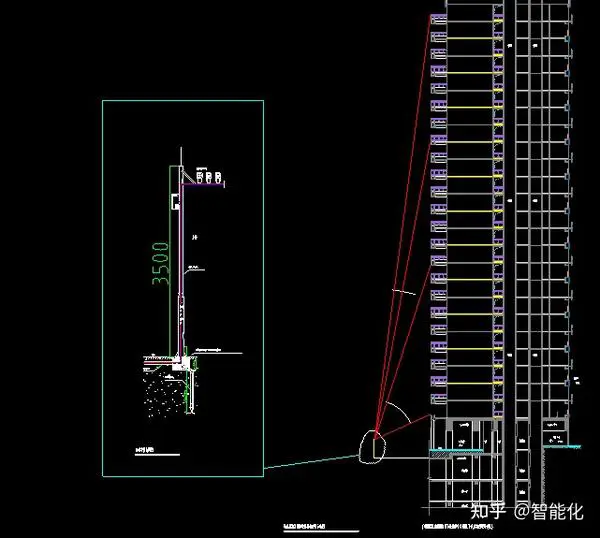

建议地面立杆或离地面墙面3米高处安装，距离大楼30米左右（如条件不允许，也可距离20米左右），摄像机固定于立杆伸出部分，通过支架旋转角度，根据实际场景固定于仰角60度到80度之间，如下图：

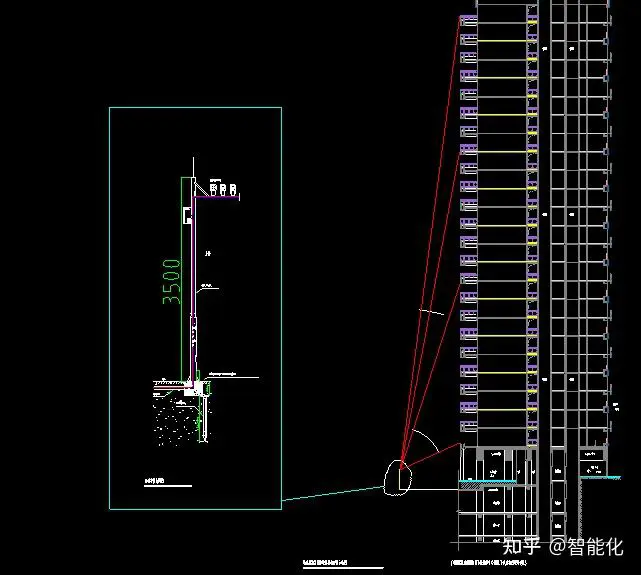

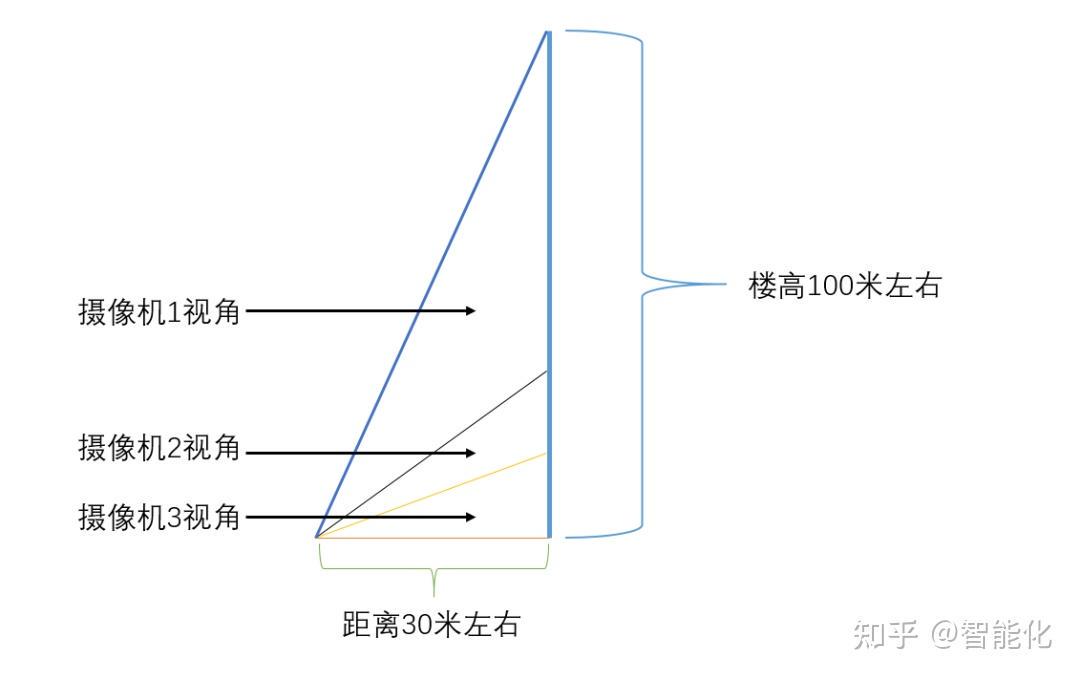

对于一个楼高在100米左右的大楼来说，可以通过3个相机进行覆盖，一个摄像机照0—15米的高度，一个摄像机照15-30米的高度，一个摄像机覆盖30-100米的高度，如下图：

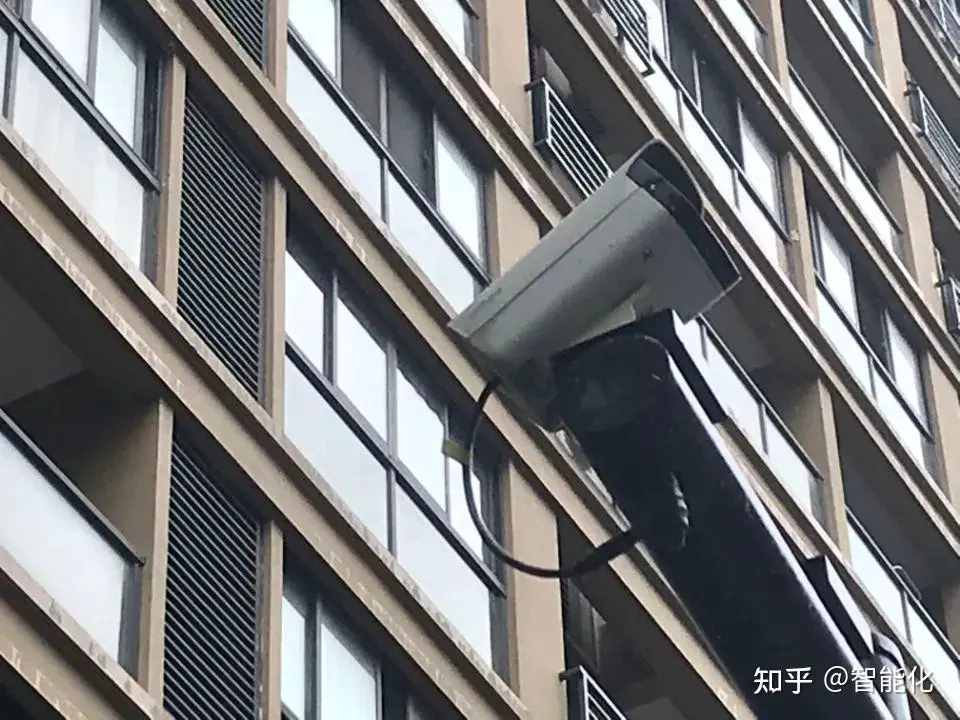

实际安装场景如下图：

3.CAD施工图纸

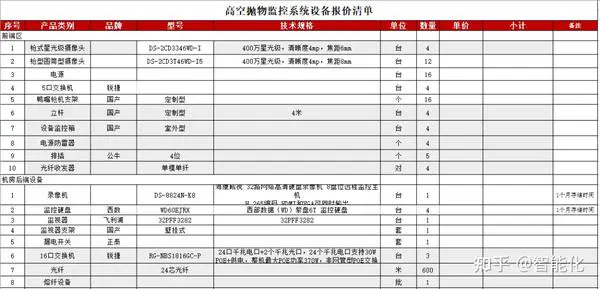

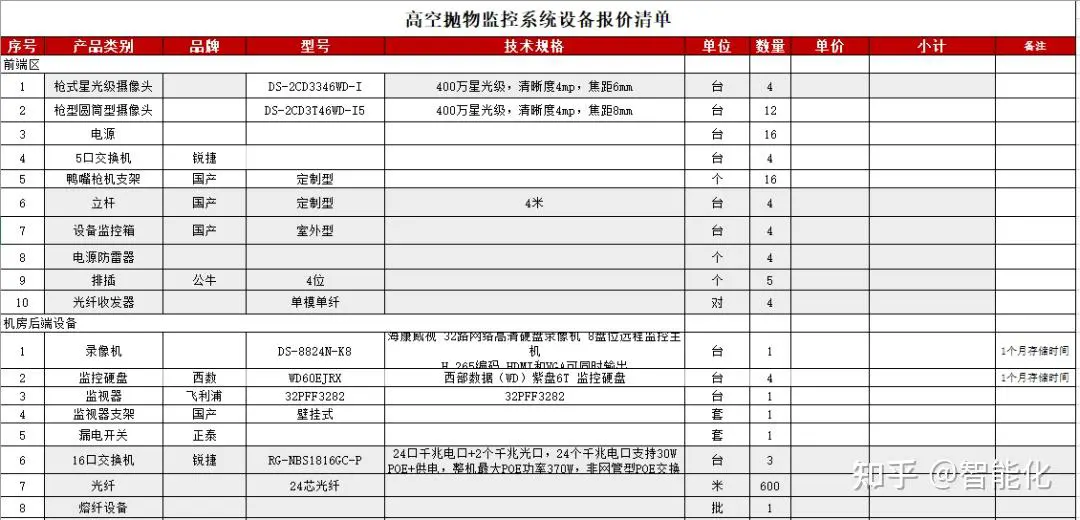

4.方案配单
