监控摄像机的镜头组成构件

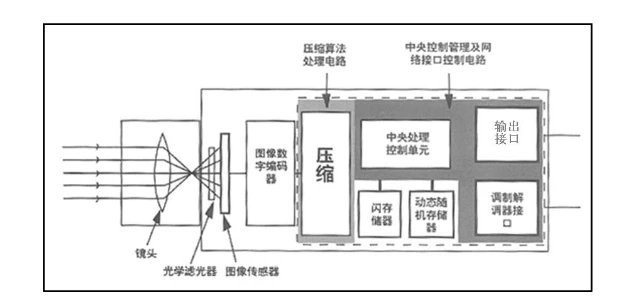

摄像机结构大致可分为三部分：
光学系统（主要指镜头）
光电转换系统（主要指图像传感器Senser：CCD/CMOS）
电路系统（主要指视频处理电路）。
镜头：光圈、焦距、靶面、视场角、像素、接口
光圈
光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，它通常是在镜头内。表达光圈大小我们是用f值。

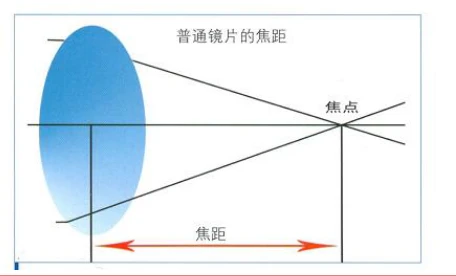

焦距
焦距，别称焦长，是光学系统中衡量光的聚集或发散的度量方式，指平行光入射时从透镜光心到光聚集之焦点的距离。焦距是照相机中的镜片光学中心到底片、CCD或CMOS等成像平面的距离。短焦距的光学系统比长焦距的光学系统有更佳聚集光的能力。
对焦：通过照相机对焦机构变动物距和相距的位置，使被拍物成像清晰的过程就是对焦。
变焦：镜头是由透镜组组成的，通过改变透镜之间的相对位置就可以达到变焦的目的。
定焦：指相机的焦距是固定的，不能把眼前的景物拉近或推远。 最简单的解释：焦距是固定的，不能把眼前的景物拉近或推远。
靶面
镜头靶面尺寸和摄像机摄像机镜头规格应视摄像机的sensor尺寸而定，两者应相对应。如果镜头尺寸与摄像机sensor尺寸不一致时，尽量选择比摄像机靶面尺寸大的镜头，如1/2.5英寸的CCD摄像机，应选择1/2英寸镜头，不能选择１／３英寸。镜头靶面sensor靶面

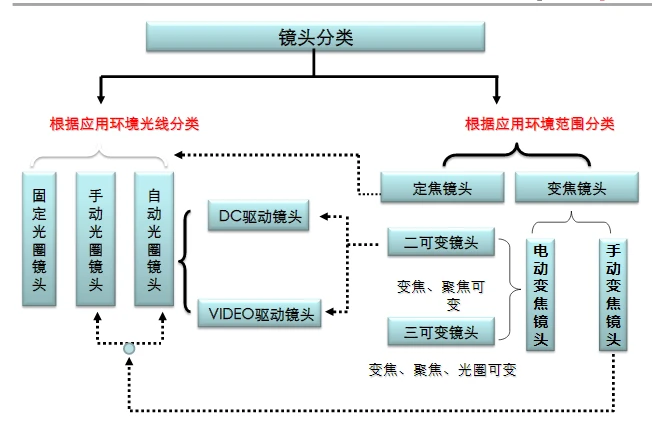

摄像机的镜头分类

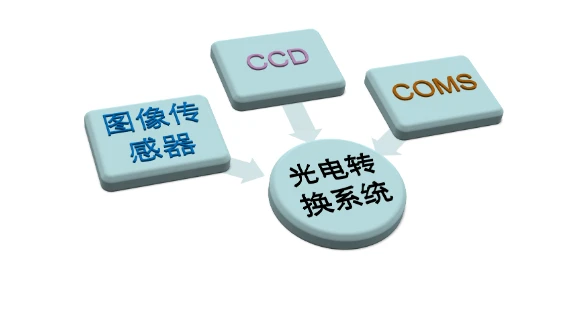

光电转换系统
摄像机的核心就是光电转换系统
COMS:电荷耦合元件，以电荷的方式存贮并以电荷转移的方式顺序输出，需要专用的工艺制程实现
CCD:电荷耦合元件，以电荷的方式存贮并以电荷转移的方式顺序输出，需要专用的工艺制程实现
快门的概念
快门：镜头前阻挡光线进来，并控制光线进入时间的装置。一般而言，快门的时间范围越大越好。秒数低适合拍运动中的物体，某些摄像机快门最快能到1/16000秒，可轻松抓住急速移动的目标。但当要拍的是夜晚的图像，快门时间就要拉长，快门类型，可分为机械快门和电子快门两种机械快门
曝光的概念
曝光量：可以理解为感光材料上接受光的多少。在外部条件相同时，可以通过光圈大小、快门速度（曝光时间）、增益控制3个因素来控制。
曝光补偿：拍摄环境比较昏暗，需要增加亮度，而补光灯无法起作用时，可对曝光进行补偿，适当增加曝光量；环境太亮时，减少曝光曝光不足：采集光太少，图像色彩不饱和，偏色严重曝光过度：采集光太多，图像发白
电路系统组成
传感器及驱动电路，视频的采样与保持电路，视频处理电路，同步信号发生器，电源变换电路等构成。其中视频处理电路涉及有钳位放大、Y校正、白电平切割、消隐混合、黑白平控制、同步混合、输出激励等电路
