一套非常全面的综合管路系统设计方案,7大部分!

来源:安防百科 / 时间: 2024-05-28

大家好,我是薛哥。最近VIP会员群的读者咨询弱电综合管路的设计方案,今天分享一套非常全面的,包含7大部分,可以作为模板素材,建议收藏!

此套完整的word方案素材,VIP会员有需求的可以直接私信我,下载!

综合管路系统

1、系统概述


XXXXXX研发中心(4#、5#楼)智能化系统是现代建筑物内的综合系统工程。它与所有建筑物的机电设备如变配电、空调、照明等设施有密切关系系统及成管理系统。背景音乐及广播系统、综合布线系统、安全防范系统、有线电视系统、一卡通应用系统、多媒体会议系统、信息发布系统、机房工程等等。

建筑智能化系统对XXXXXX研发中心(4#、5#楼)智能化项目来说是一个整体,每个弱电子系统都各有电缆管线,弱电各系统的电缆布线遍布着整个XXXXXX研发中心(4#、5#楼)项目。综合管网设计的目的是使这些电缆合理有序地安置在大楼内的综合管网中,使整个系统更加直观明了,各子系统间互相协调,最大程度的对系统进行最优秀的设计。

综合管网的工程设计,其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道(如暖通、给排水和强电)的关系,以及建筑功能的综合配管或调整,桥架敷设预埋等。

2、需求分析

由于布线工程是一个需要和多种工种相配合的工程,要使整个系统得到完整的保护,需遵从下述的工艺规范:

(1)铁构件制作

平直、划线、下斜、钻孔、组对、核对、焊接及刷防锈漆。

(2)配管敷设

测位、划线、开沟打孔、固定吊架、锯管、配管安装、固定暗盒。

(3)桥架敷设

测位、划线、测定吊架构件、铁构件制作、组装安装桥架、调正垂直、横平距离、固定整体。

(4)配线箱安装

开箱、检查、定位划线、打固定螺栓、进出线管划线开孔、固定箱、连接进出管线。

(5)金属软管敷设

检查软管规格与所穿入线数能否穿过、测量长度、下斜、两端加软管接头、固定两端软管接头。

3、系统设计方案

根据XXXXXX研发中心(4#、5#楼)智能化各子系统的点数分布以及它们的线缆数量,充分考虑一次性设计到位,保留充分的扩展余量以及便于维护、检修等综合因素,并参考了设计院的初步设计,对XXXXXX研发中心(4#、5#楼)项目的整个智能化系统的综合管路系统设计如下:

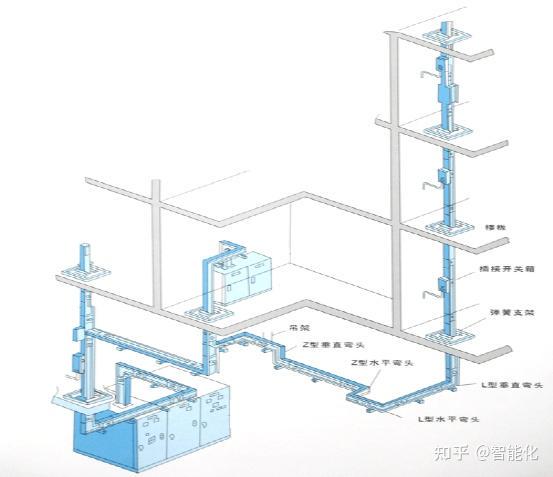

骨干线槽

XXXXXX研发中心(4#、5#楼)智能化的各楼层弱电间设有垂直骨干线槽。为保证各系统线缆传输信号的稳定性,节约工程建设成本,因此在弱电竖井内设置一套弱电线桥架,并采用隔板将综合布线系统和其他智能化子系统分开,严禁广播线缆穿桥架。

根据每层的使用功能不同确定不同尺寸的线槽,根据现场安装的环境架空或地板下敷设。线槽的设计预留充分余量,以便将来弱电系统的扩展,本次设计的具体规格型号详见下表:

建筑名称楼层水平桥架数量垂直桥架数量PVC20PVC25
4#楼一层200*100120300*1504200500
4#楼二层200*100120300*1504200500
4#楼三层200*100120300*1504200500
4#楼四层200*100120300*1504200500
4#楼五层200*100120300*1504200500
4#楼六层200*100120300*1504200500
4#楼七层200*100120300*1504200500
4#楼八层200*100120300*1504200500
4#楼九层200*100120300*1504200500
5#楼负一层200*100200300*1504100300
5#楼一层200*100120300*1504200500
5#楼二层200*100120300*1504200500
5#楼三层200*100120300*1504200500
5#楼四层200*100120300*1504200500
5#楼五层200*100120300*1504200500
5#楼六层200*100120300*1504200500
5#楼七层200*100120300*1504200500
5#楼八层200*100120300*1504200500
5#楼九层200*100120300*1504200500

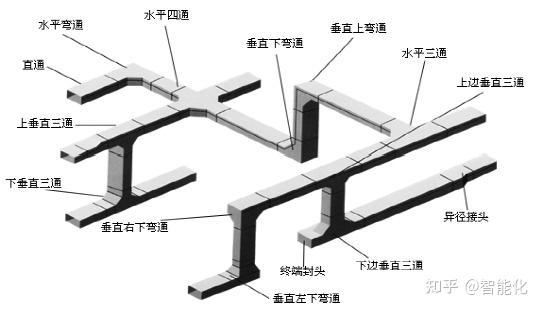

【弱电综合管路水平桥架安装示意图】




1.水平桥架分支;2.水平桥架维修口;3.4.5.各种网络线缆

4、各子系统的管路设计

XXXXXX研发中心(4#、5#楼)智能化项目水平架空线槽与各弱电子系统的终端设备或信息点之间敷设Φ20PVC管

我们在管路设计上充分考虑了系统的布局,力求管路实施一步到位,满足XXXXXX研发中心(4#、5#楼)智能化项目目前以及将来智能化弱电系统的需求。

5、室外综合管路设计

XXXXXX研发中心(4#、5#楼)智能化项目室外智能化系统主干管路采用七孔梅花管;分支管道采用PE管,按照实际需要确定管径。室外手孔井采用砖砌600*600*800标准尺寸,井底需C10混凝土垫层,24墙体,含配套井盖。

6、系统实施技术要求

XXXXXX研发中心(4#、5#楼)智能化项目室内管线工程严格按照相关规范要求进行预埋与敷设,同时做好管线的保护工作。

Ø管线的布局也要与其他专业进行协调,布局要做到合理、有序、美观,同时也要注意避免其他系统对弱电系统的干扰;

Ø管线的设置要对今后的发展充分预留空间;

Ø敷设的暗管采用PVC薄壁钢管

Ø按照智能化系统的要求,配合设计好接口、插头等必要设施。

Ø强电与弱电的管槽应该分割开来,并有一定的距离,以避免干扰。

Ø电线槽及其附件需符合现行国家标准,以镀锌钢板制成。

Ø垂直安装的线槽内应附有包以绝缘护套的钢栓支架,以便支撑线槽内的导线重量。钢栓支架需固牢在线槽背后的底座上,间距为三米。

Ø线槽末端以凸缘和配电气装置衔接,并以螺钉固定。两电线槽以连接片相连,并以镀铬大头螺钉、螺母和防振整片固紧。

Ø线槽的衔接处要以镀锡铜连片,以保证接地通道的导电性。

Ø线槽若会经过火分区,则均需采用防火阻燃线槽,所采用的防火阻燃槽必须为当地消防局及有关部门认可的产品。

n线槽安装要求

Ø桥架及槽道的安装位置应符合施工图规定,左右偏差不应超过50mm。

Ø桥架及槽道水平读每米偏差不应超过2 mm。

Ø垂直桥架及槽道应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm。

Ø两槽道拼接处水平偏差有应超过2mm。

Ø吊架安装应保持垂直,整齐牢固,无歪斜现象。

Ø金属桥架及槽道节与节应接触良好,安装牢固。

Ø槽道接地体应符合设计要求,并保持良好的电气连接。

n金属电线管安装要求

Ø各型号的金属电线管需符合BS4568第一部分,第四级的规定。电线管的固定动作及其附件需符合BS4568第二部分。

Ø金属软管及其附件需符合BS731第一部分的标准,经镀锌处理,软管外套以具防水、阻燃性能的PVC外护层,软管两端需套上黄铜管接头。穿线时需在管内附一限独立的地线。

Ø软管的最小管径为20mm。

Ø紧急供电线管、正常供电线管与弱电线管需独立安装。

Ø各电线管内需布置一绝地线,绝缘地线需根据IEE要求布放。

对绞电缆与电力线最小净距 表1

范 围 条 件最小净距
<2kVA(<380V)2~5kVA(<380V)>5kVA(<380V)
对绞电缆与电力线平行敷设130300600
有一方在接地的槽道或钢管中70150300
双方均在接地的槽道或钢管中80150

注:双方都在接地的线槽或钢管中,且平行长度小于10m,最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时,最小净距可适当减少,并符合设计要求。


对绞电缆与其它管线最小净距 表2

管线种类平行净距(mm)垂直交叉净距(mm)
避雷引下线1.000.30
保护地线0.050.02
热力管(不包封)0.500.50
热力管(包封)0.300.30
给水管0.150.02
煤气管0.300.02


光缆与其它管线最小净距 表3

范 围 内 容最小间隔距离(m)
平行交叉
市话管道边线(不包括人孔)0.750.25
非同沟的直埋通信电缆0.500.50
埋式电力电缆< 35KV0.500.50
>35KV2.000.50
给水管管径<30cm0.500.50
管径30~50cm1.000.50
管径> 50cm1.500.50
高压石油、天然气管10.000.50
热力、下水管1.000.50
煤气管压力<3kg/cm21.000.50
压力3~8kg/cm22.000.50
排水管0.800.50

n其它要求

Ø预埋线槽和暗管敷设缆线应符合下列规定:

Ø敷设管道的两端应有标志,表示出房号、序号和长度。

Ø管道内应无阻挡,道口应无毛刺,并安置牵引或拉线。

Ø管道敷设暗管宜布放双护套缆线和主干缆线时,直管管道的管径利用率为50%~60%,弯管道为40%~50%,暗管布放4对对绞电缆时,管道的截面利用率应为25%~30%。顶埋线槽宜采用金属线槽,线槽的截面利用率不应超过40%。

Ø光缆与电缆同管敷设时,应在暗管内预置塑料子管,将光缆敷设在子管内,使光缆和电缆分开布放,子管的内径为光缆的1.5倍。

Ø设置电缆桥架和线槽敷设缆线应符合下列规定:

Ø电缆桥架宜高出地面2.0m以上,桥架顶部距顶棚或其它障碍物不应小于0.30m,桥架宽度不宜小于0.10m、桥架内横断面的填充率不应超过50%。

Ø电缆桥架内缆线垂直敷设时,在缆线上端和每问隔1.5m处应固定在桥架的支架上;水平敷设时,在缆线的首、尾、转弯及每间隔3~5m处进行固定。

Ø电缆线槽宜高出地面2.2m。在吊顶内设置时,槽盖开启面应保持80mm的垂直净空,线槽截面利用率不应超过50%。

Ø布放线槽缆线可以不绑扎。槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位、转弯处应绑扎固定。垂直线槽布放缆线应每问隔1.5m固定在缆线支架上。

Ø在水平、垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎。4对对绞电缆以24根为束,25对或以上主干对绞电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀,松紧适度。

Ø采用吊顶支撑柱在顶棚内敷设缆线时,每根支撑柱所辖范围内的缆线可以不设置线槽进行布放,但应分束绑扎。缆线护套应阻燃,缆线选用应符合设计要求。

Ø竖井中可采用暗管、桥架、金属线槽等方式敷设缆线,并应符合A、B、C条的要求。

Ø建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应参照邮电部《市内电话线路工程施工及验收技术规范》、《电信网光纤数字传输系统工程施工及验收暂行技术规定》的相应规定执行。

7、系统建成后功能

XXXXXX研发中心(4#、5#楼)智能化项目的各个子系统作为一个非常完善、先进、实用的系统,其建成一套规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否充分发挥作用的关键。

Ø统一规划桥架管道的路由,使各专业的线缆的敷设不互相干扰、互相碰撞,整体布局做到合理、有序、美观。

Ø有效的保护了电缆敷设路由的安全(屏蔽、防火、防鼠害等)。
