ZKTCEO中控智慧C5
ZKTCEO中控智慧C5-100、C5-200、C5-400门禁控制器同时支持连接485读头和 Wieqand 读头
注: 该控制器不支持指纹验证的485 读头

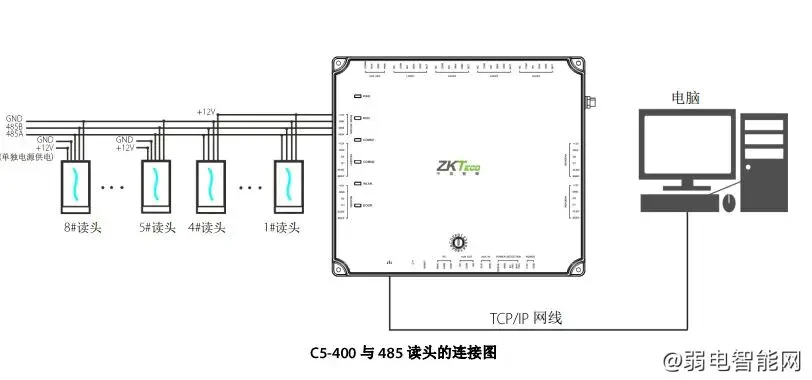

一、连接485读头
- C5-100可以连接2个485 读头，可连接成单门双向;
- C5-200 提供 4个485 读头，可连接成两门双向；
- C5-400 可连接8个485读头，可连接成四门双向。
连接 485 读头之前，必须先用拨码开关或其他方式设置读头的 485 地址(机号)，读头 1、2(其中奇数为进门读头，偶数为出门读头)的 485 地址为1、2，对应门1。即读头1为门1 的进门读头，读头2为门1 的出门读头。
注:485读头通过门禁控制器的“EXTRS485”接口可提供最大750MA(12V)的电流输出，所以在使用“EXT RS485”口的电源输出给读头供电时，多个读头的总体工作电流不能超过这个值，并要留足余量。在计算时，要按各个读头的最电流进行计算。另外，设备在启动时的瞬间电流最大，可达正常工作的两倍多，计算时须考虑这种情况。
例如在连接 KR502M-RS 纯卡读头时，待机电流小于 80mA，最大工作电流不超过 90MA，设备启动时的瞬间电流可达30MA，作为 485 读头时，考虑到启动电流较大，通过“EXT RS485”的接口只能给四个读头供电，所以控制器的设备电源能连接最近的4个读头。
外接 485 读头时，如果读头与设备共用电源，建议“EXT RS485”的接口与读头的连线不要超过 100 米。否则建议使用虫立电源。
对于功耗较大的设备，建议采用单独供电，以保证设备的稳定运行连接

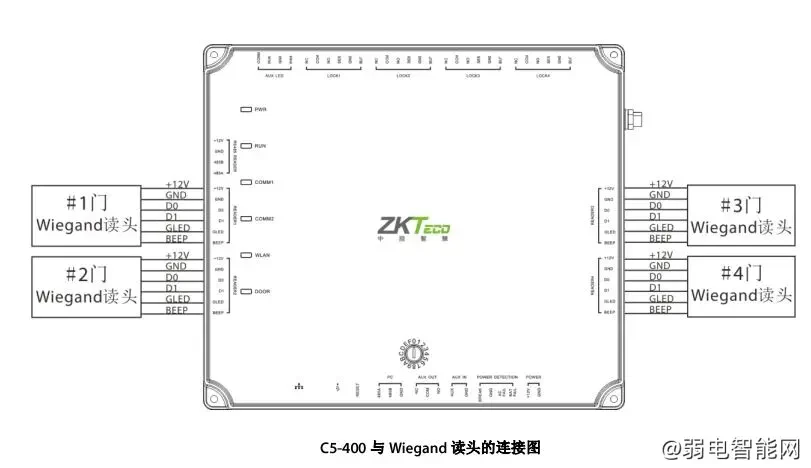

二、Wiegand读头
C5-100 可以连接 2个Wiegand 读头，可连接成单门双向; C5-200 提供4个Wiegand 读头，可连接成两门双向: C5-400供4个Wiegand 读头，可连接成两门双向或四门单向。
C5 控制器提供的 Miegand 接口的读头，可以连接不同类型的读头，如果您的读卡器使用的电压不是直流 12V，则需要部电源设备。读头在安装时，应距地面14m 左右，距门边框 30-50mm。
