建筑设计CAD图纸之监控点位布线图
本图纸素材是在CAD下载的建筑设计CAD图纸中的公安机构的监控点位布线图，图纸中主要是不同机构的监控设备安装的点位图，使用不同的CAD图层进行绘制，根据图上的相关内容，可以了解监控整体布置情况。图纸中主要包含了完整的一套工程图纸，以下为大家截图了一些图纸的预览图，如下。

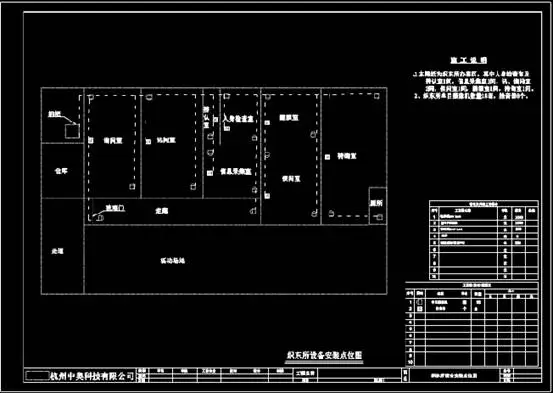

1、织东所设备安装点位图

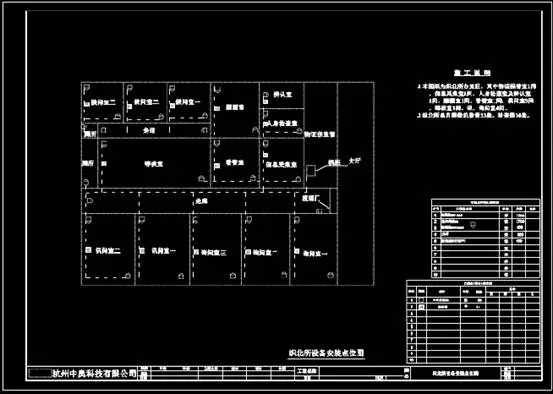

2、织北所设备安装点位图

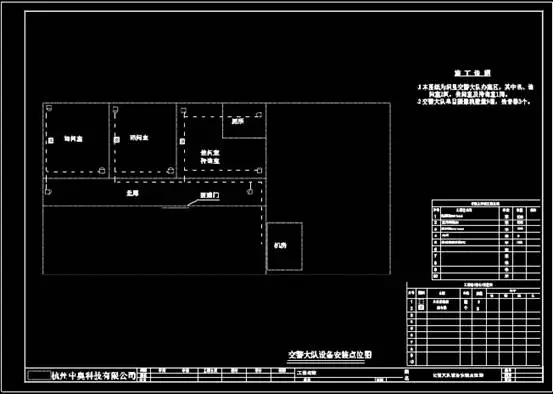

3、交警大队设备安装点位图

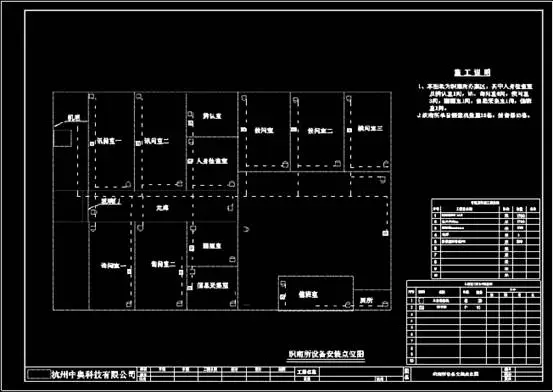

4、织南所设备安装点位图
大家可以使用浩辰CAD、浩辰CAD看图王网页版或者浩辰CAD官网等来查看DWG图纸。本图纸作为学习资料参考，请勿用于商业用途。
