第1章用户需求分析

　　在现代化停车场管理中，涉及到各方面的管理，其中车辆的管理是一个重要的方面。尤其是对特殊停车场、大院及政府机关、小区而言，要求对各种车辆实时地进行严格的管理，对其出入的时间进行严格的监视，并对各类车辆进行登记（包括内部车辆和外部车辆）和识别。对大规模的场区中，各种出入的车辆较多，如每辆车都要进行人工判断，既费时，又不利于管理和查询，保卫工作比较困难，效率低下。为了改善这种与现代化停车场、大院及政府机关、小区等不相称的管理模式，需要尽快实现车辆管理工作的自动化、智能化，并以计算机网络的形式进行管理，对所有出入口的车辆进行有效地、准确地监测和管理。要求系统提供相应的应用软件，实现营区管理的高效率、智能化。

　　该系统是利用视频流的车牌自动识别算法，无需地感触发，对车辆进行抓拍、号牌识别，当车辆进入小区入口时，车牌自动识别算法自动抓拍车辆照片并识别车牌号码，将车牌号码，颜色，车牌特征数据，入场时间信息等全记录下来，车辆可无障碍出入停车场，为用户提供了一种崭新的服务模式。

　　系统自动识别进入小区车辆的号码和车牌特征，验证用户的合法身份，自动比对黑名单库，自动报警，并可对整个停车场情况进行监控和管理，包括出入口管理，内部管理，采集，存储数据和系统工作状态，以便管理员进行监控，维护，统计，查询和打印报表等工作。车辆出入小区，完全处于系统监控之下，使小区的出入，收费，防盗，车位管理完全智能化、自动化并具有方便快捷，安全可靠的优点．

　　其主要特点如下：

　　识别系统对环境的依赖性降低至最低程度，可实现全天候正常工作，且识别率保持较高水平。

　　基于投票算法识别系统提高了识别的速度和准确性。

　　可识别的最小号牌宽度为8个像素

　　适应复杂的气候及光照条件，如阴天、雨天、晚上仍可保证高识别率。

　　适应高速大流量，车速在8 km/h，单车道流量为3辆/分钟时仍可保证高识别率(>99%)。

　　实现对视频图像的逐帧处理，视频流触发，不用埋设地感线圈，避免破坏路面。

　　工程安装简便、运行稳定，不干扰用户已有体系。

　　无需地感及车辆检测器，节省成本且施工简单快速，极大的缩短施工时间。

　　具有极高的处理能力，对车辆行进过程中所有图像都进行识别和处理，不依赖于单张图片，有效提高设备对复杂环境的适应能力

　　具有安装方便；一根电源线，一根网线，轻松安装

　　质量稳定，功能强大；集成红绿灯，4行显示大屏，语音，开闸，收费，广告功能道闸等功能；采用高性能ARM处理器，TCP通讯，抗干扰性强

　　车牌识别还可以支持微信支付，自助缴费终端支付等功能，方便用户缴费，大大提供车辆通行率，提升用户体验。

第2章系统结构、技术指标

2.1 系统工作流程

说明如下：

　　车辆达到小区入口摄像机识别区域，自动识别车辆车牌号码，并对车辆类型做出判断。内部车：自动开闸放行/ 手工开闸放行可选，车辆进入信息及图片保存数据库。

临时车：自动开闸放行/手工开闸放行可选，计时并保存入口抓拍图片到数据库。如收费，按临时车收费标准收费，一般选择手工放行。

无法确认车辆：可手动放行，手工输入车牌号码，记录数据库，并产生正确的费用。

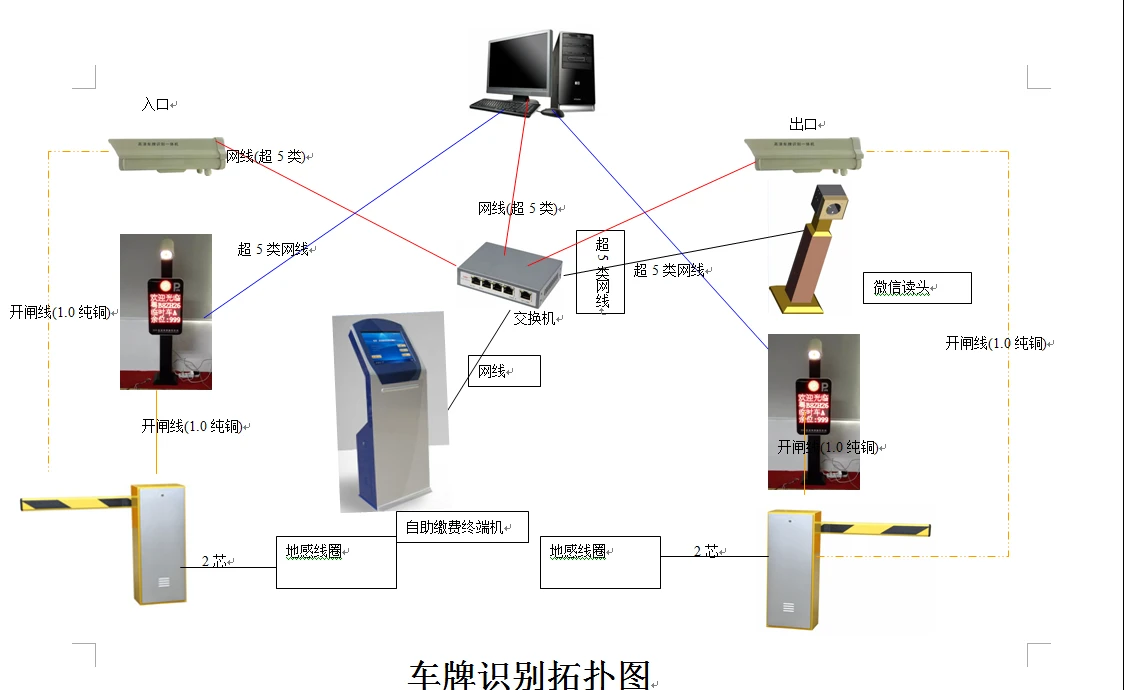

2.2 车牌识别系统安装图示

　　每个出入口架设一个高度为1.7-2.米的摄像机立柱，立柱与道闸间隙距离一般不超过45CM安装车牌识别专用摄像机，摄像机镜头指向车道前方约4.-5.5米的地面处对准车牌。

　　具体安装位置如下图所示。

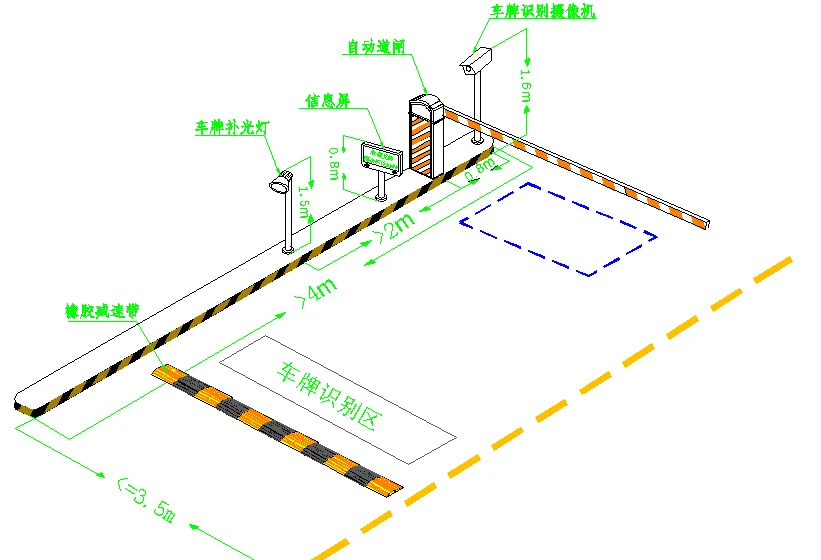

设备安装图1

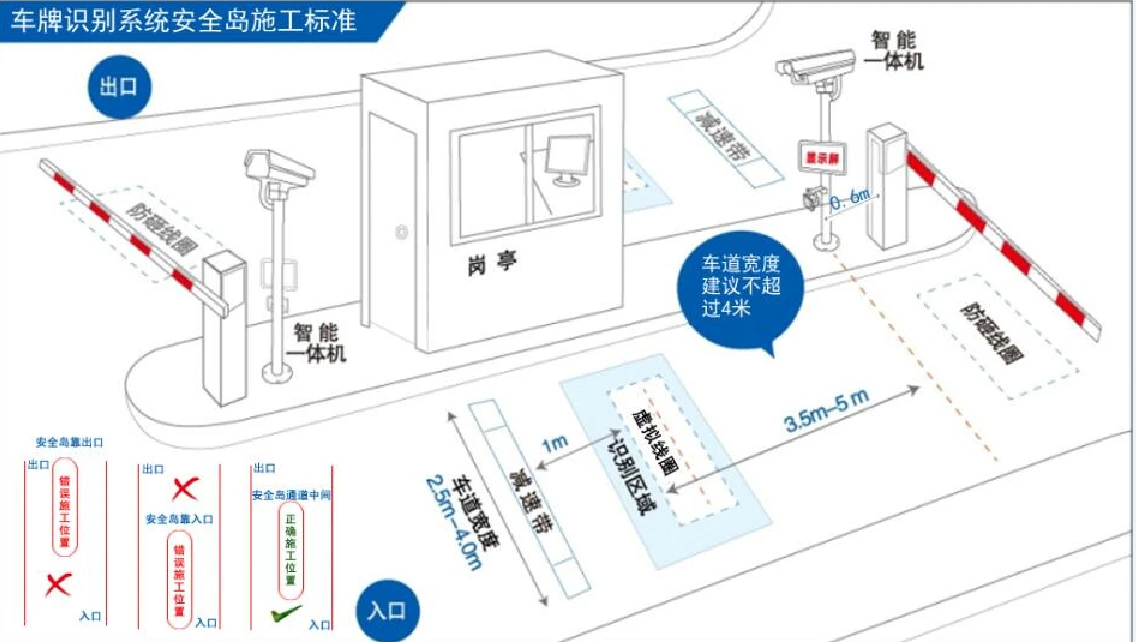

设备安装三维示意图

　　具体的施工要求，根据现场情况另做详图。不同的施工尺寸，选择不同的焦距镜头。

2.3 识别系统技术指标

　　在正常城市车牌清洁程度情况下，行驶车牌无遮挡，平均字母和数字识别率可达到99.99%以上，通过针对系统应用地区加强模板，可实现整牌识别率（含车牌汉字）达到99%以上。

　　整牌识别率：>98% （整牌识别率 = 完全正确号牌数/自然车流量）

　　号牌检测率：>99.9%

　　允许车辆行驶速度：~2 公里/ 小时

　　输出图像分辨率：最大128*124

　　输出信息：车辆大图、号牌识别号码、号牌颜色、车辆类型、进出时间

第3章硬件设备

一、硬件设备需求:

1.硬件识别:

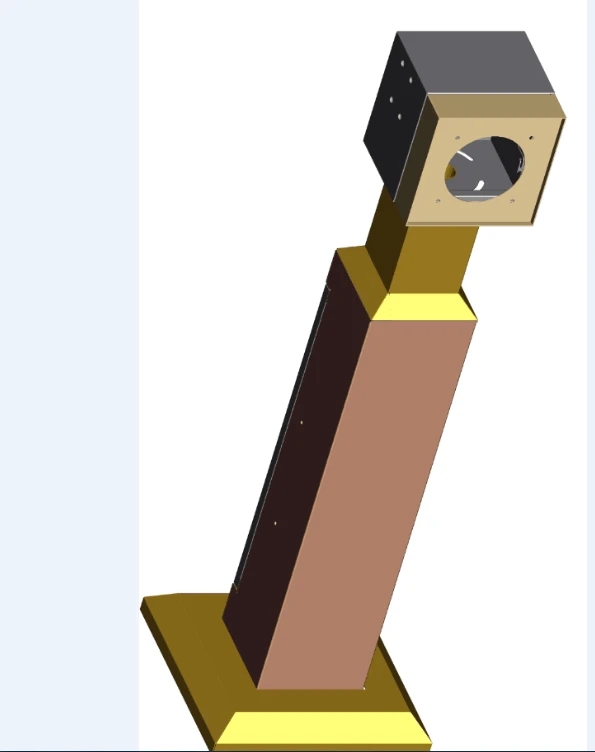

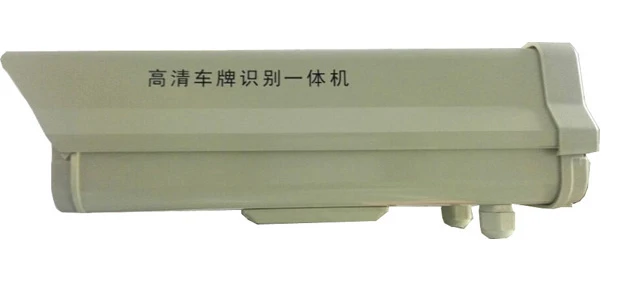

百万高清车牌识别识别一体机

2.显示控制机(注:计费，显示，开闸,语音,红绿灯等全部集成)

3.微信支付读头（注，打开微信>钱包>付款>对准读头来扫下即可>提示付款成功）

4.场内自助缴费终端机（一般用在电梯口或通道里车主停车自助缴费）

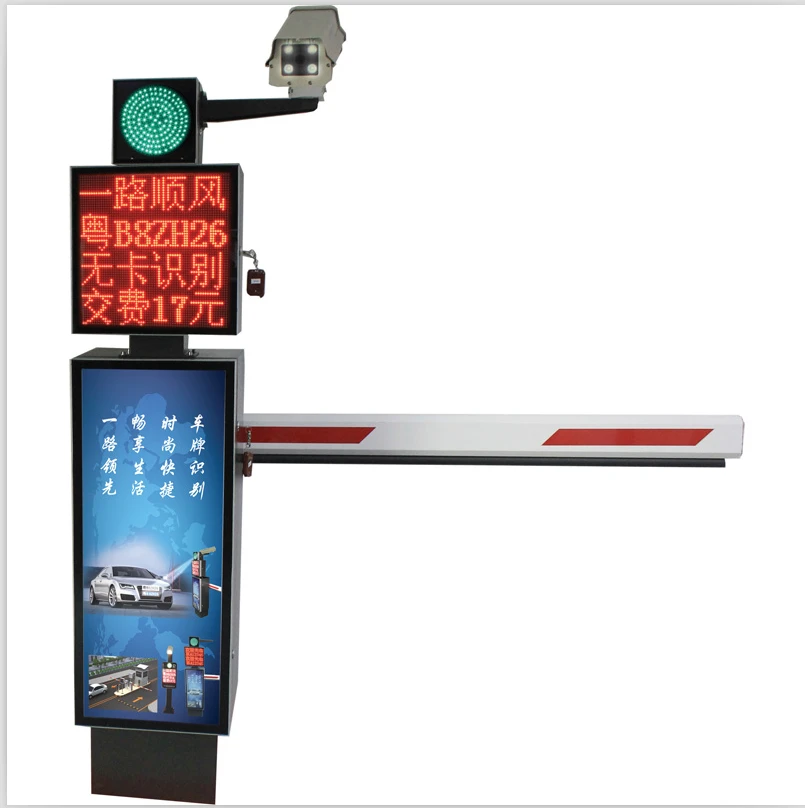

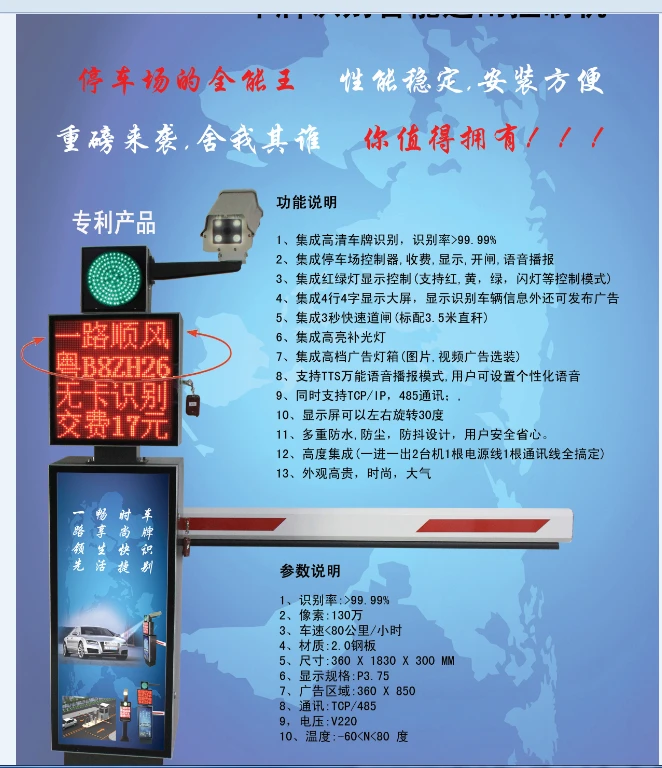

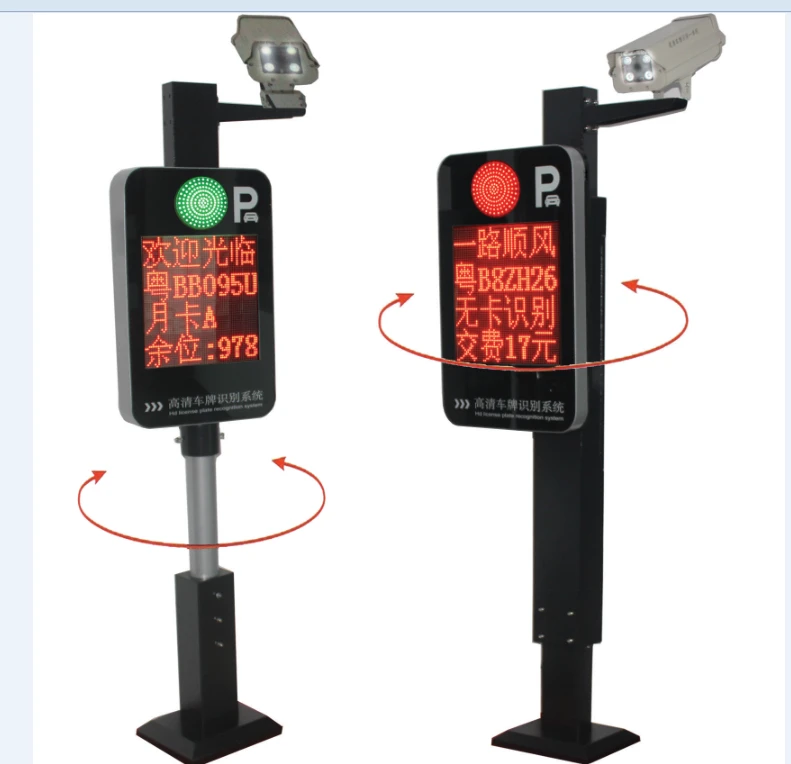

5.车牌识别智能道闸机（集红绿灯，显示控制，车牌识别一体的道闸机）

第4章系统功能

4.1 应用系统功能

　　车牌自动识别算法可灵活挂接在各种需要车牌识别功能的管理系统中，从通常情况下考虑，管理软件具有以下功能：

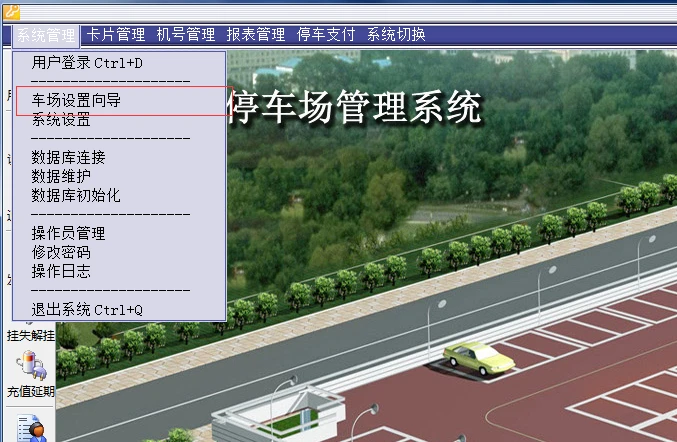

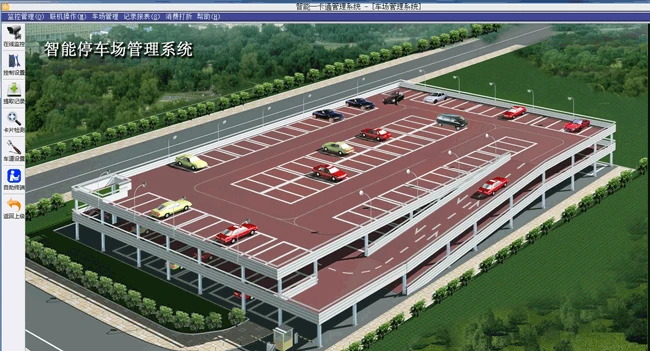

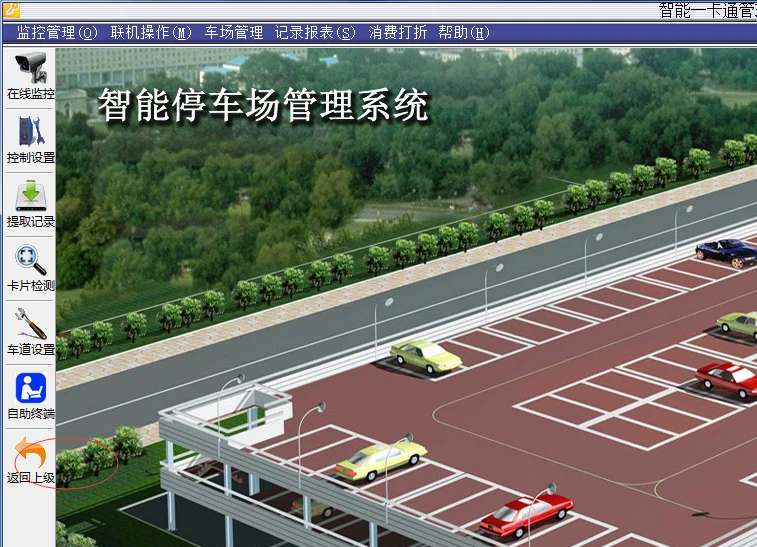

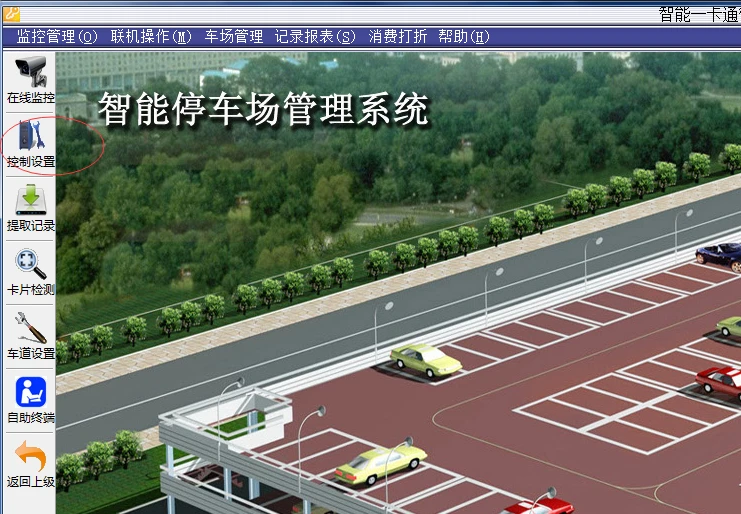

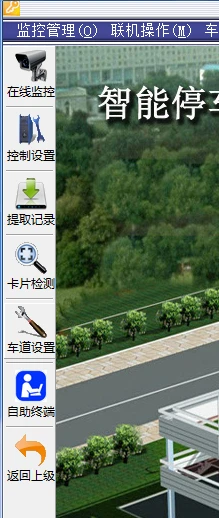

管理系统界面

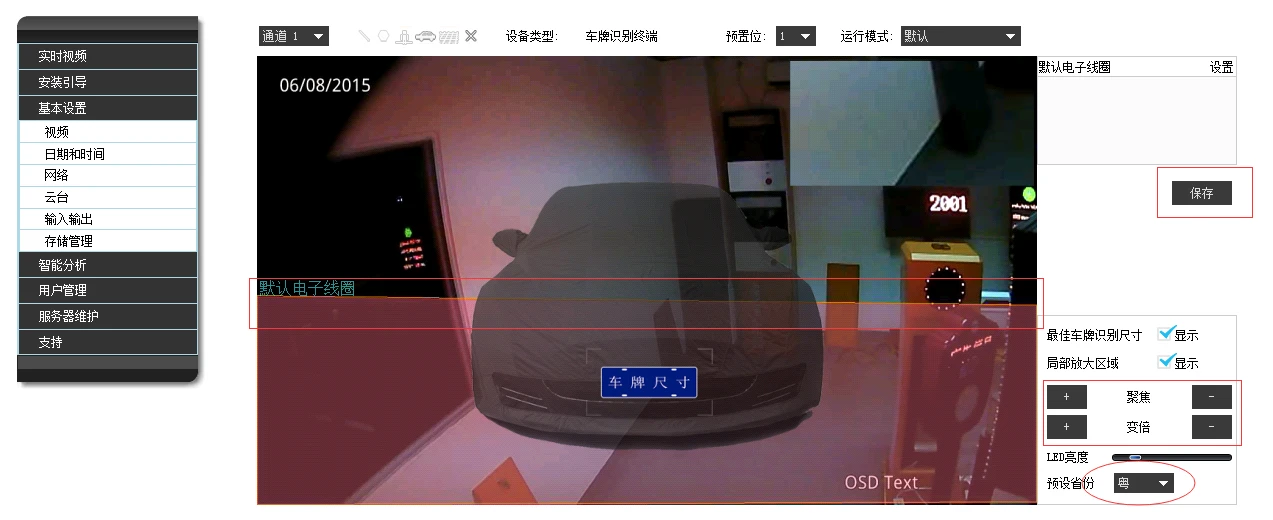

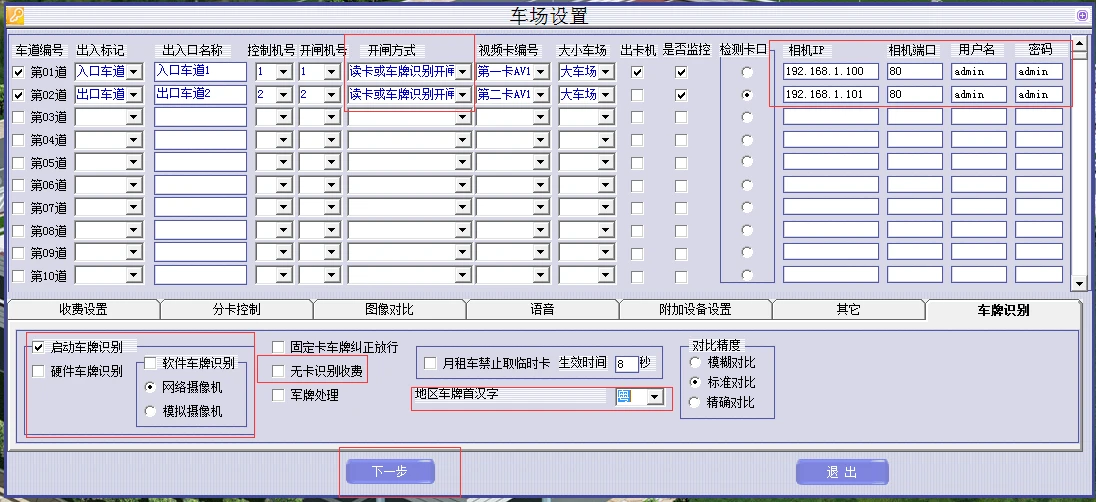

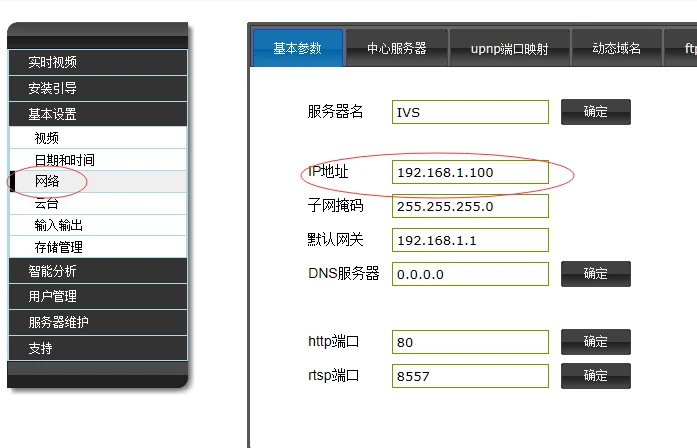

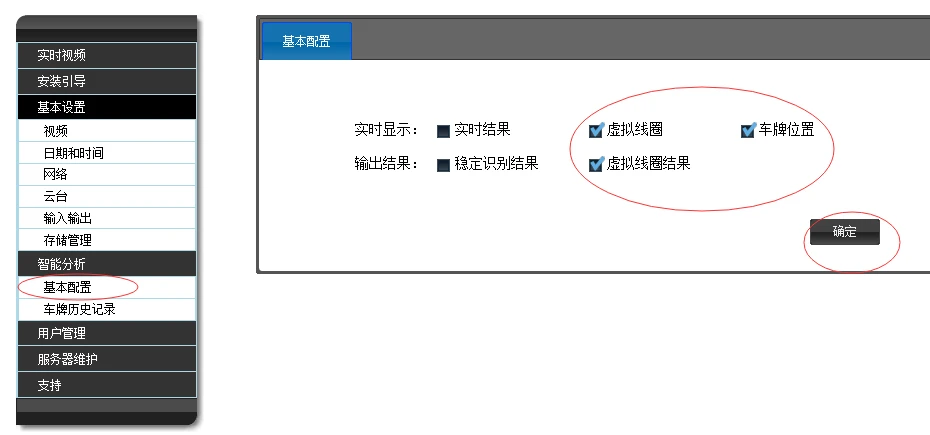

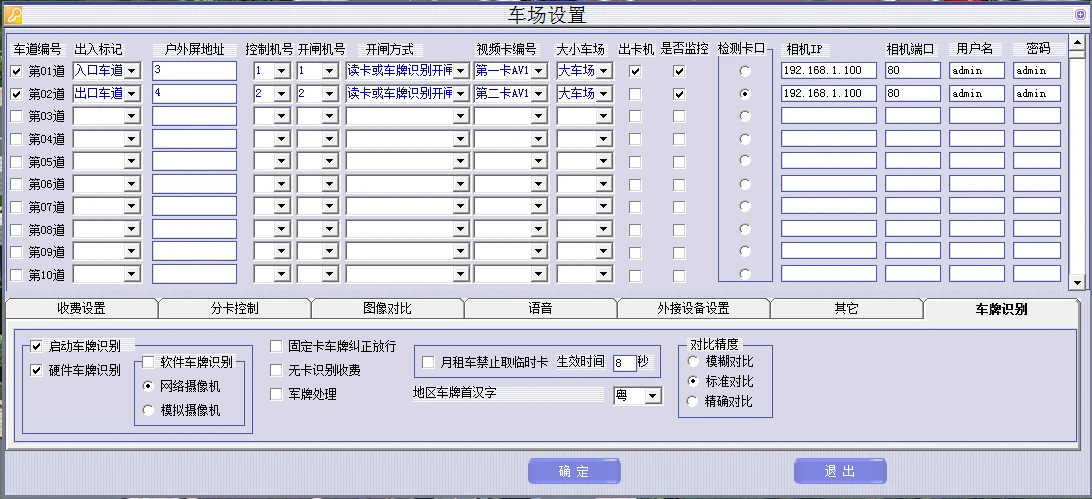

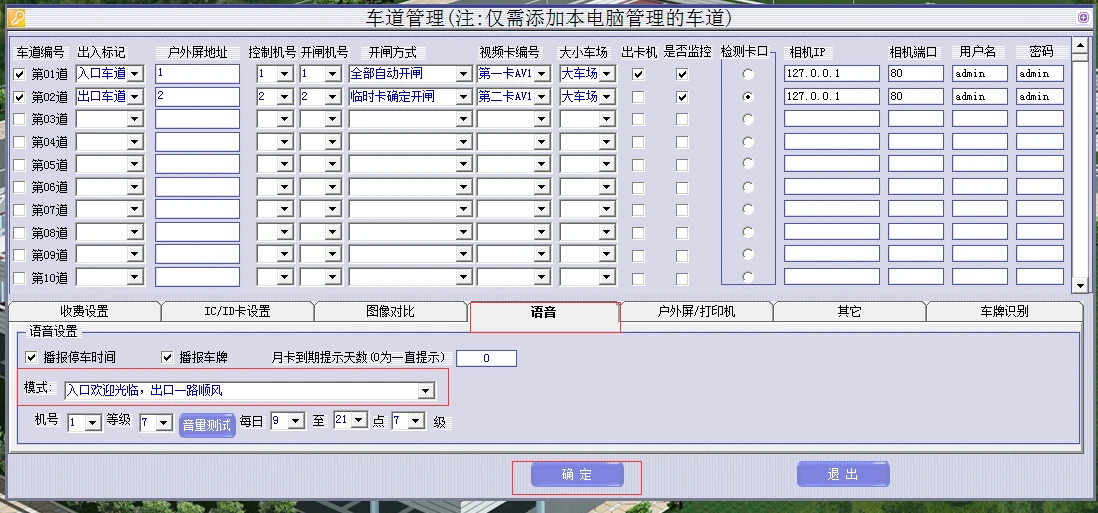

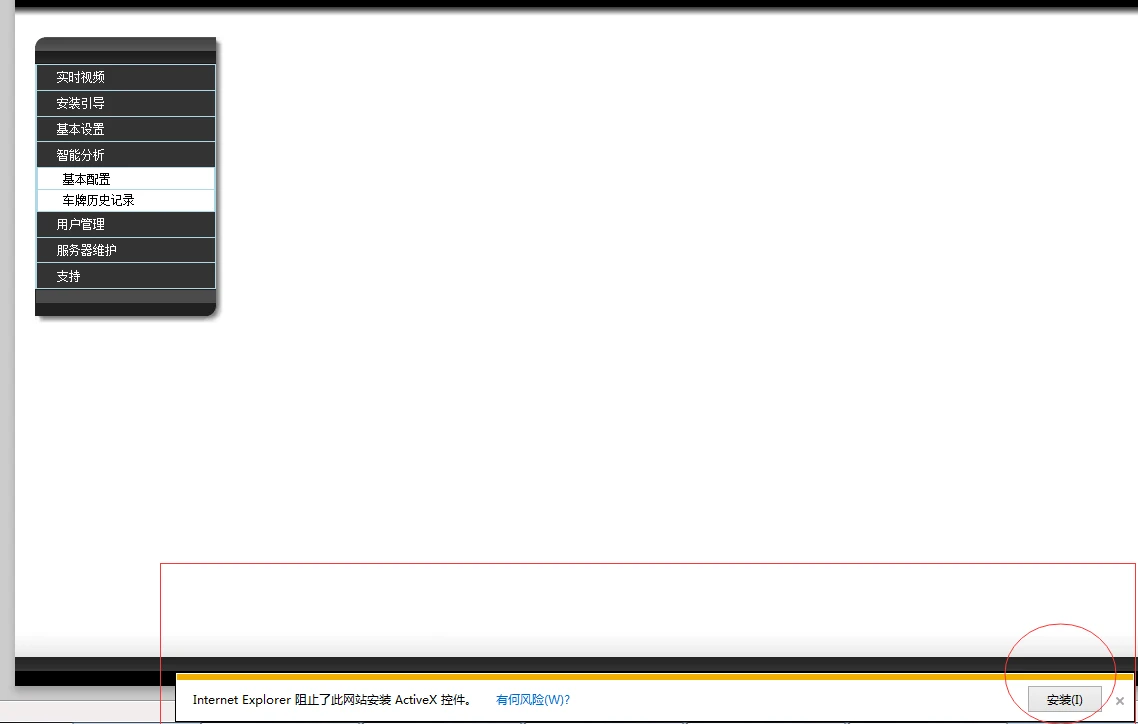

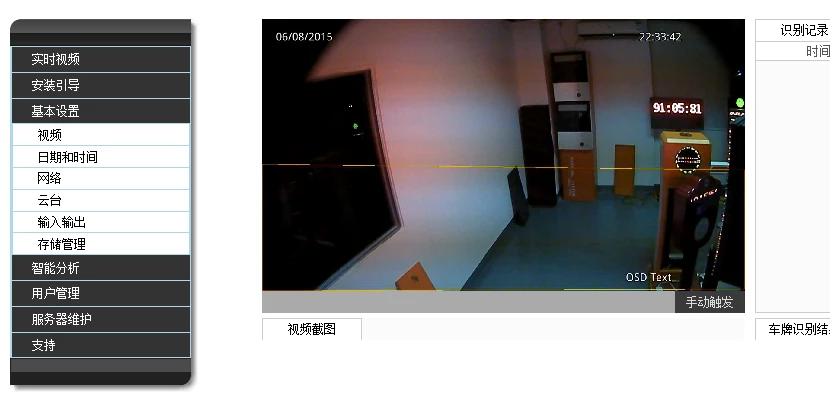

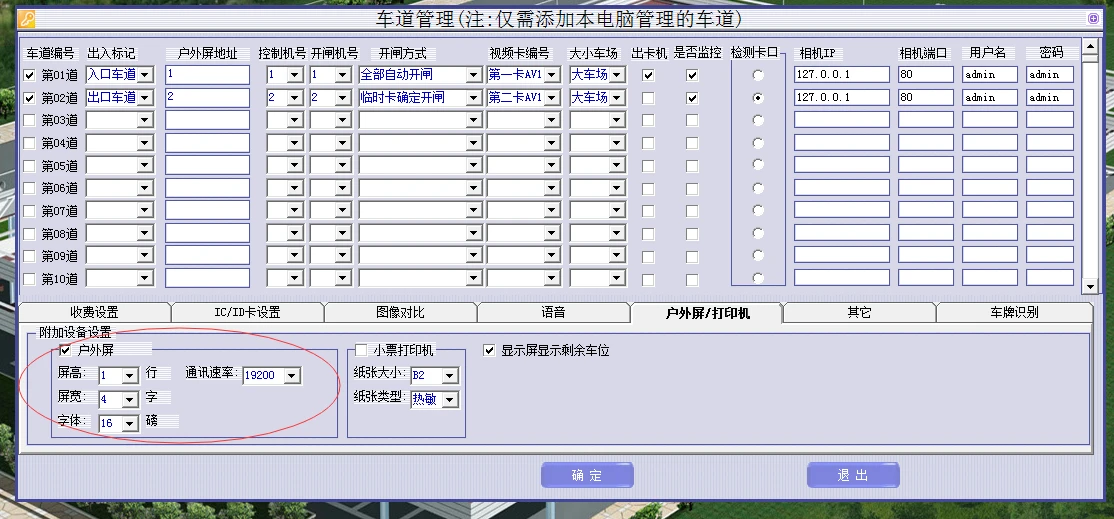

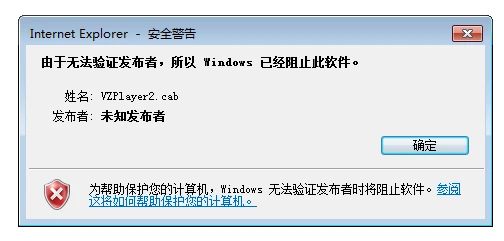

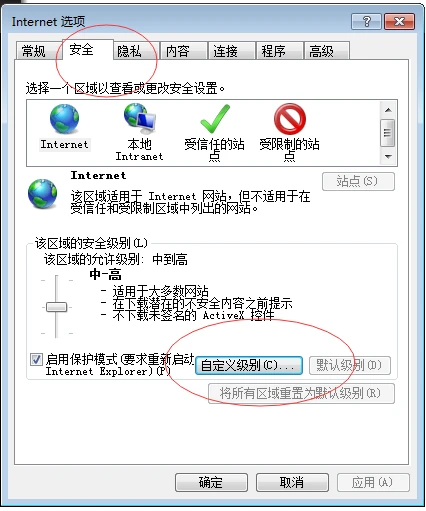

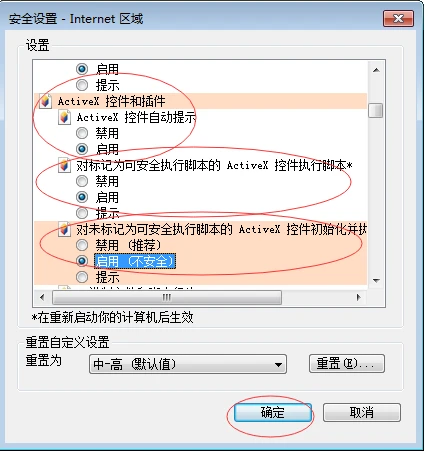

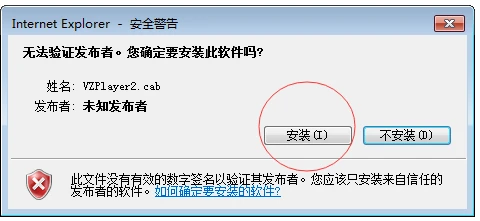

车牌识别设置界面

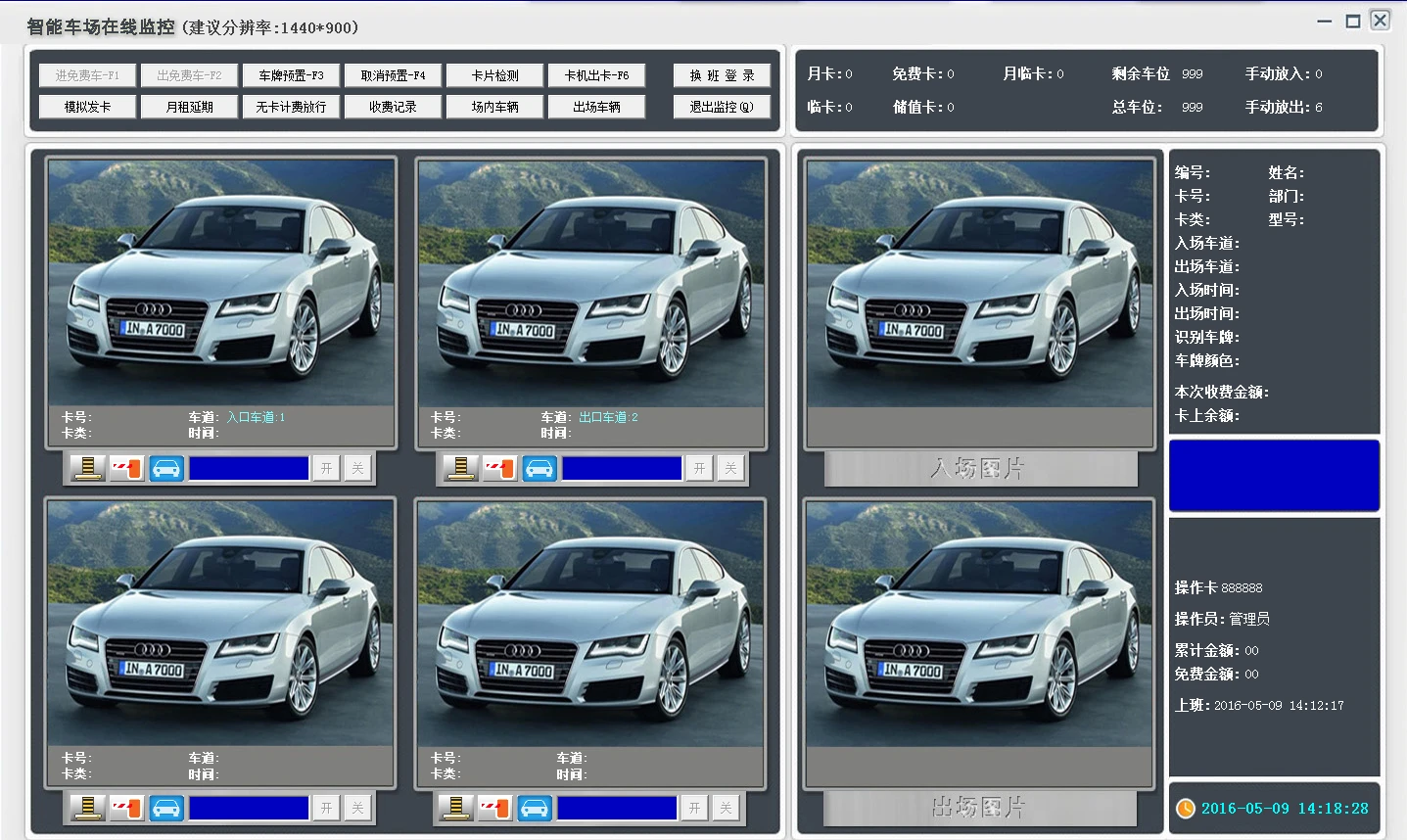

在线实时监控界面

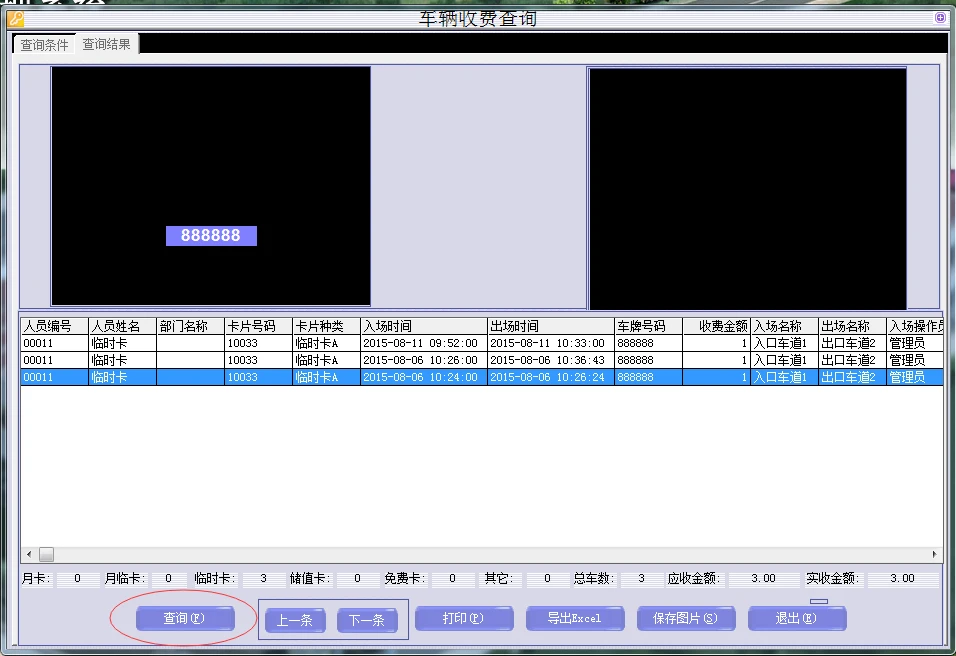

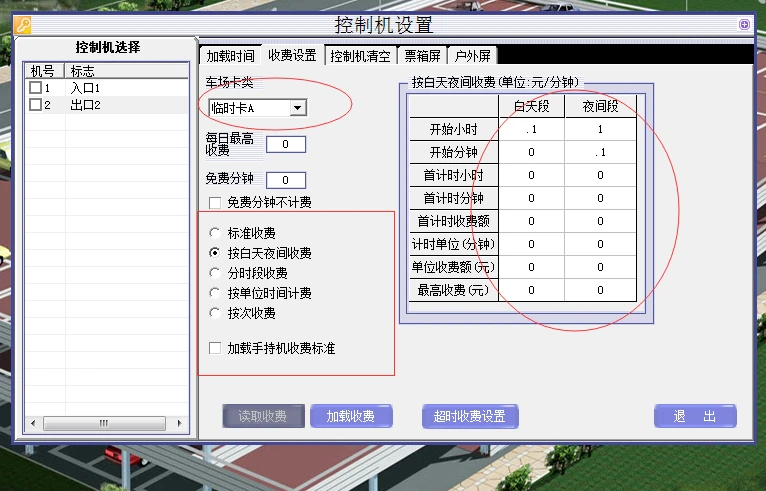

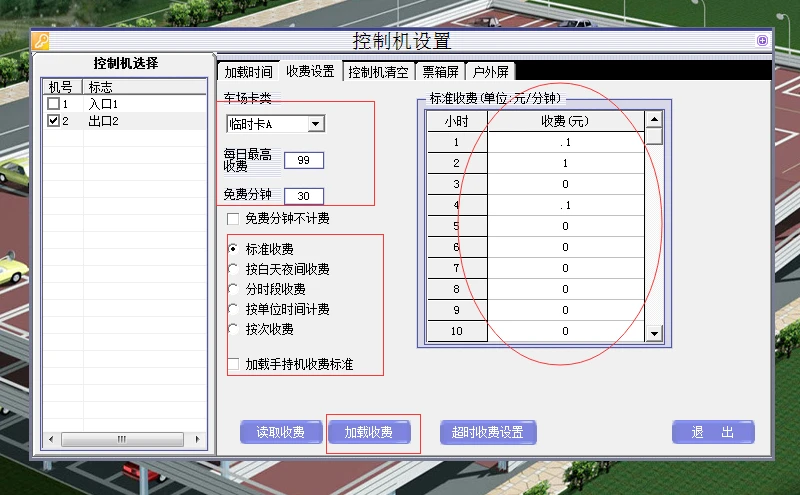

收费记录报表及查询

　　车牌识别：车牌的识别采用车牌自动识别算法技术，可实现全天候工作。采用纯视频算法识别，无需地感即可工作

　　车辆出入数据存储归档

　　车牌号码自动比对功能，通过数据库的查询，对车牌号码进行比对，分类处理

　　支持临时计费车，月租车，储值车，免费车四类车。

　　车牌查询：可进行包括 A：按出入时间查询；B：按出入地点查询；C：按车辆车牌号查询等各种查询条件的模糊查询

　　车流统计功能：对任意时段任意方向出入车辆进行统计，生成统计报表

　　打印数据清单或查询结果清单

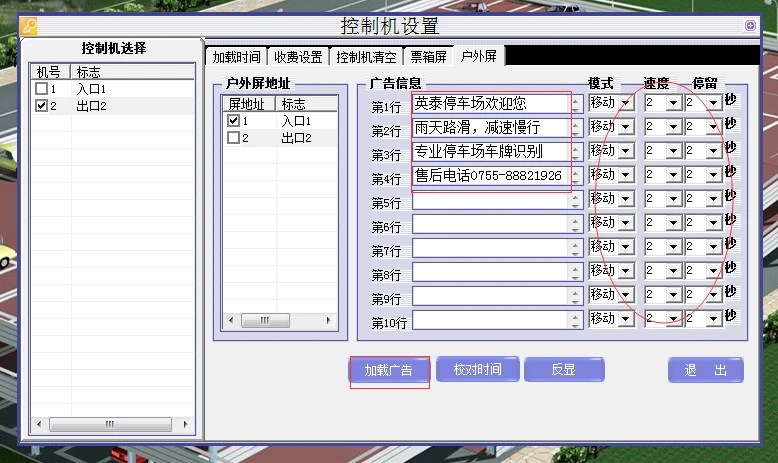

　　可外输出语音及LED信息显示屏（此项选配）

　　车牌自动识别算法作为应用系统的前端，后端需要一个车辆管理系统及数据库支持，以有效地利用和体现车牌识别的功能，发挥其在车辆管理系统的巨大作用。

4.2 中心管理系统

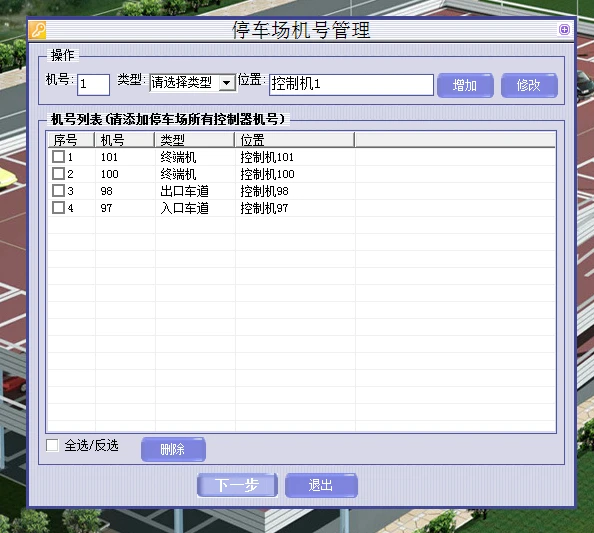

　　车场管理-包含车场名称定义，车位数目管理，车场编号。可增加，修改。

　　用户管理-包含操作员权限管理，用户ID。可增加，修改

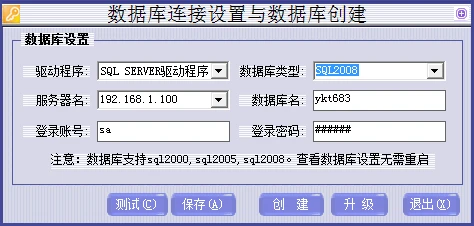

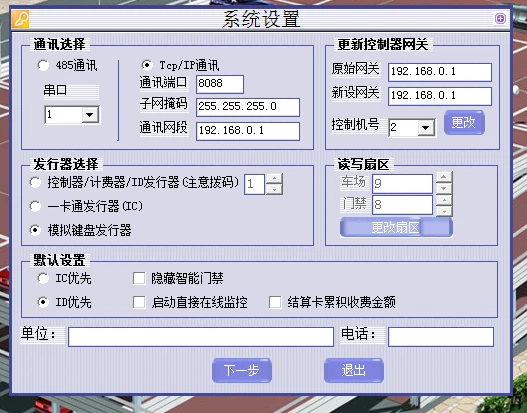

　　系统密码修改，数据库连接设置等

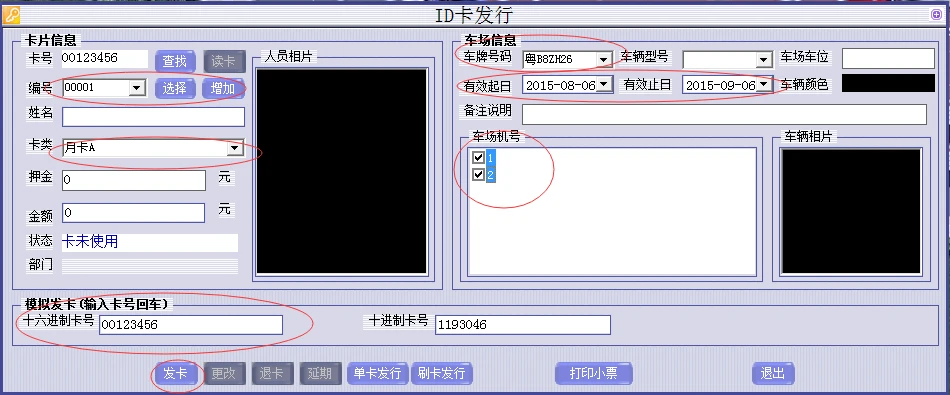

　　车辆管理包含三块1）内部车辆授权2）内部车辆充值延期3）内部车辆注销。

　　报表查询包含1)授权报表2）车主报表3）充值报表4）金额报表5）收费报表6）出入报表7）出入详情报表8）车场状态

4.3出口微信支付功能

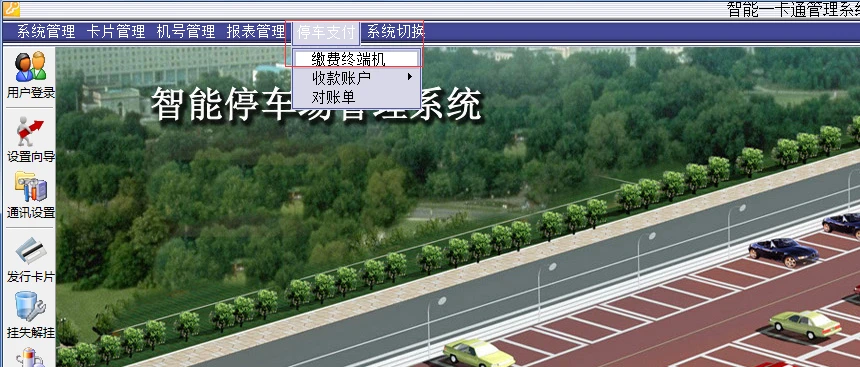

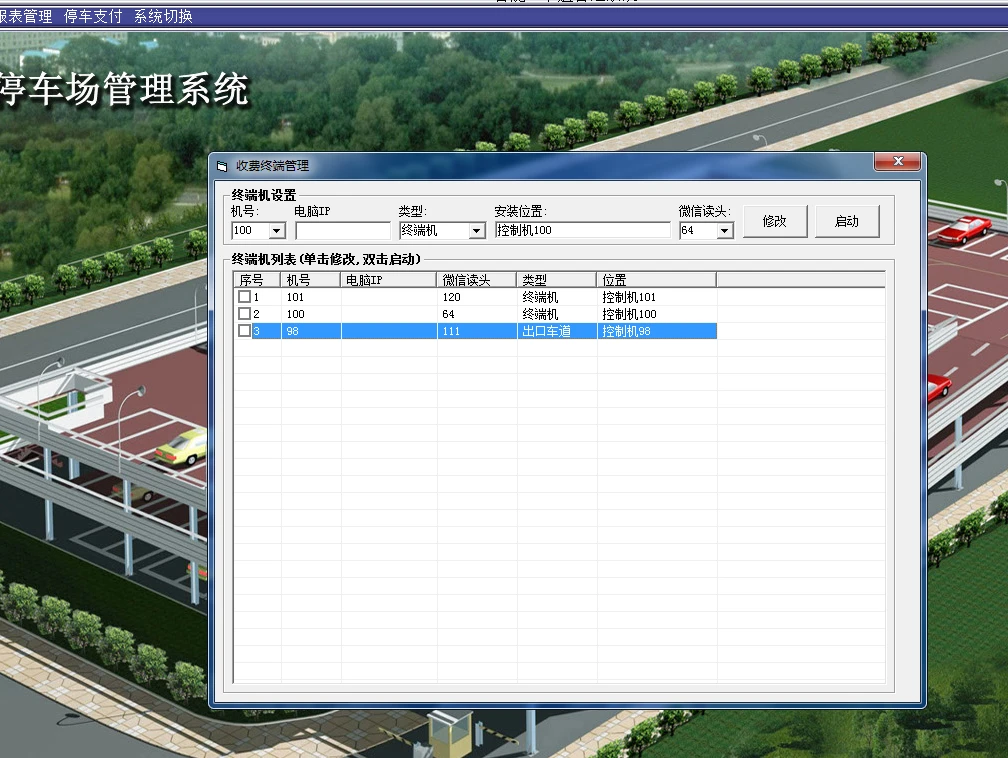

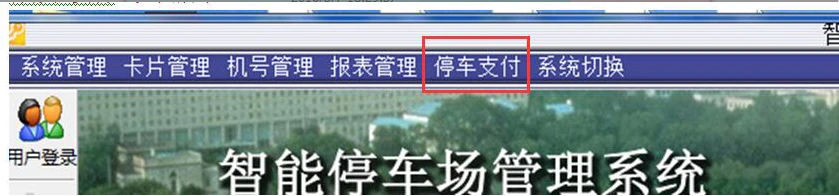

　　注；使用微信支付功能必须开通微信支付公众号；具体流程看在软件界面点击停车支付，选择微信支付，如图所示

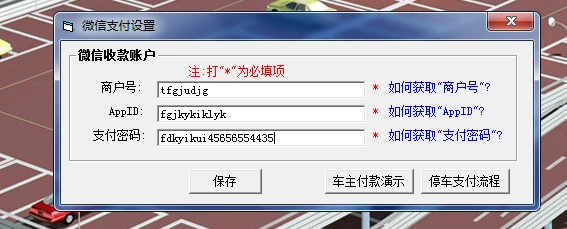

　　之后会弹出下面的框，如下图

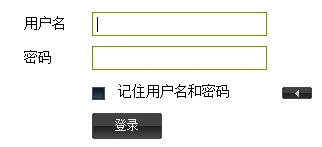

　　输入商户号和APPID以及支付密码，然后保存即可；如何获取单击旁边的如何获取链接即可

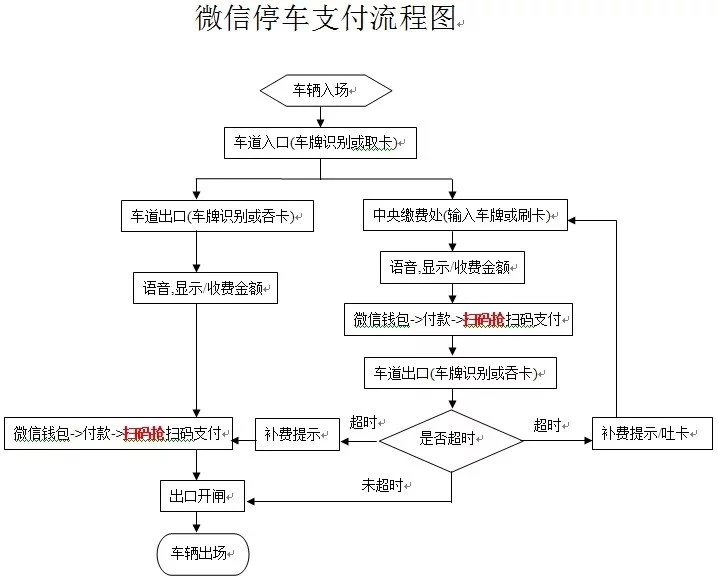

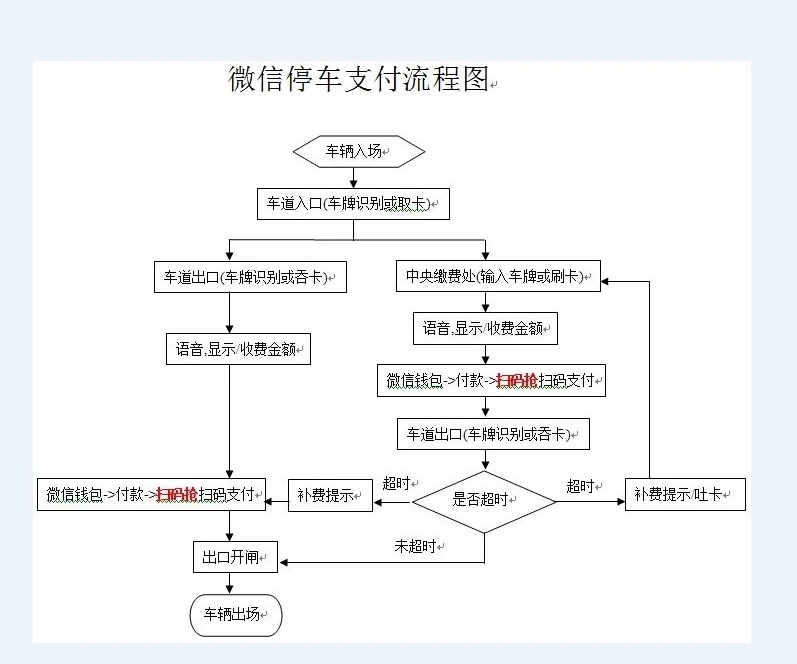

　　出口接个微信读头，就可以实现微信扫码支付出场，流程看下图；

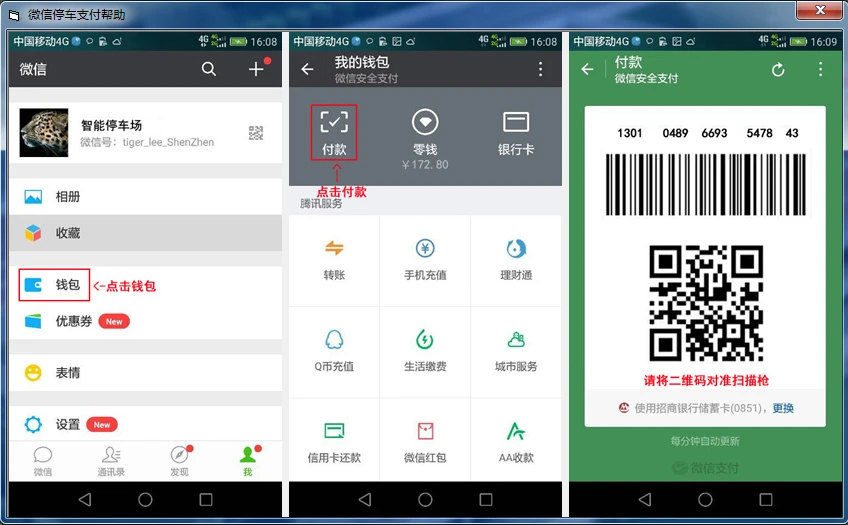

　　出场识别到了车牌号码，出口会提示请缴费或者微信支付，然后车主打开微信钱包>付款>然后对着读头扫下；出口有提示支付成功，车主就可以出场了；如下图所示

4.4自助缴费系统功能简介

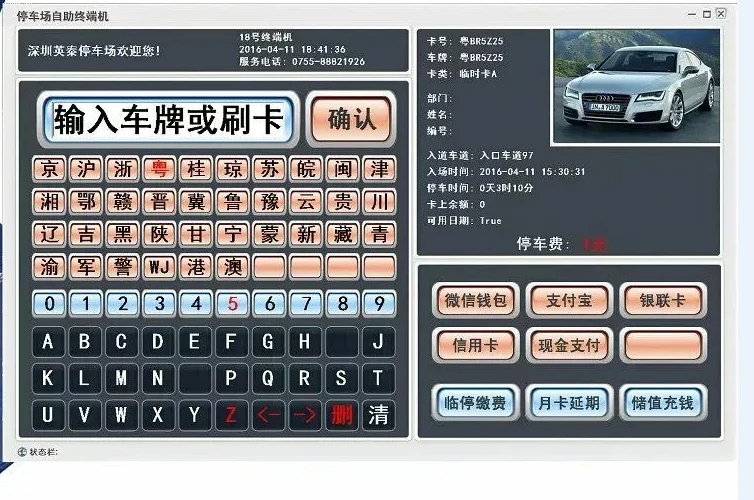

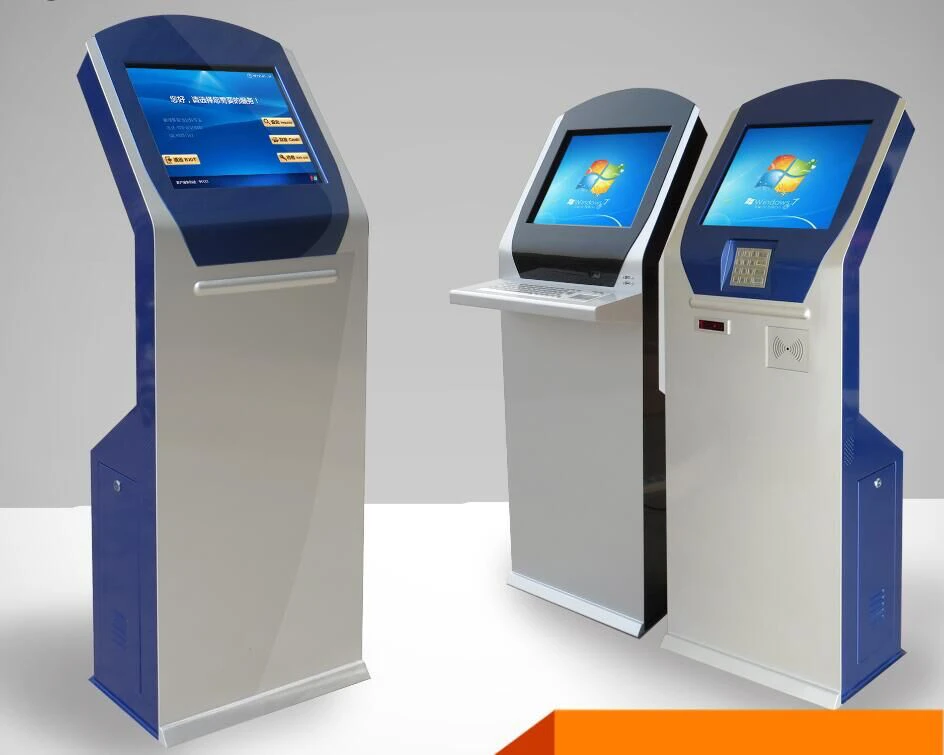

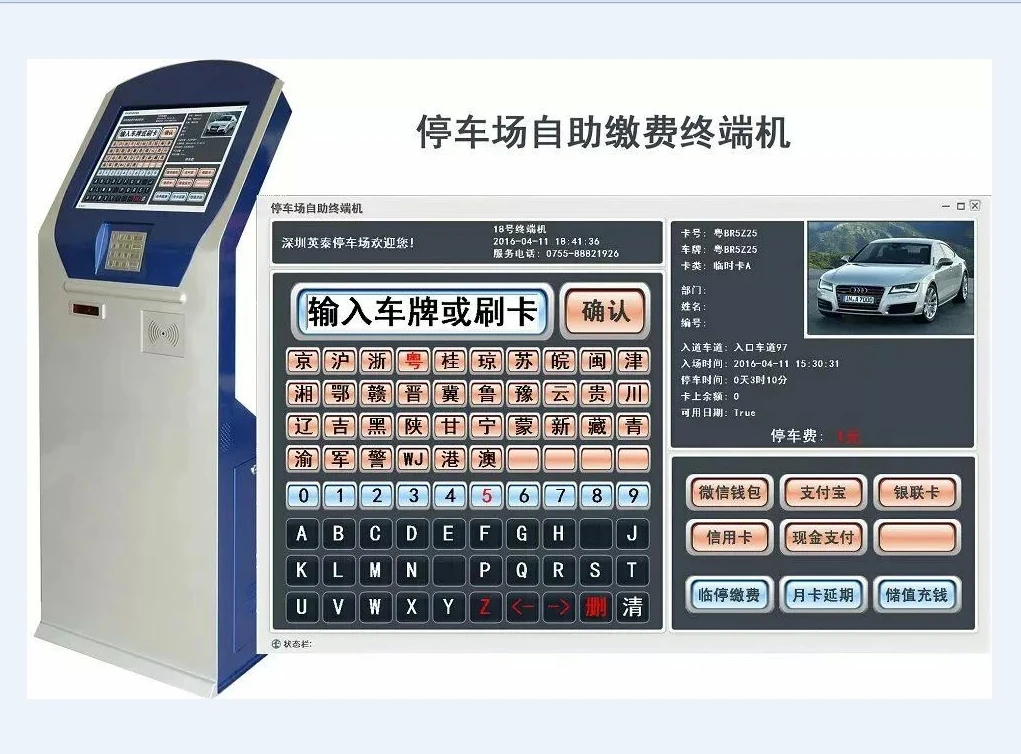

　　自助缴费终端是一款用于停车场管理系统中互联网缴费的终端设备，产品集缴费、动画广告于一体，通过数据网络和系统后台，提供便捷自助服务。系统具有临时卡缴费、月卡延期、液晶触控、IC/ID卡读写、微信支付、支付宝支付、银联支付等功能，且操作简单方便，实现了24小时无人智能收费，特别是对于大型停车场管理系统，采用自助缴费机，可以大大提高出口车辆的流量，同时还降低了停车场人工管理费用，提升了物业管理水平

　　24小时自助缴费，大大降低人工费用

　　支持微信、支付宝、银联，等三种缴费方式

　　系统自动读卡、识别、放行

　　支持动画广告展示功能
