智能停车场管理系统

1、系统功能概述

本智能停车场系统具有以下的详细特点:

· 使用方便快捷。

· 系统灵敏可靠。

· 设备安全耐用。

· 能准确地区分自有车辆、外来车辆和特殊车辆。

· 及时收取停车费及其它相关费用，增加收入。

· 提前收取长期客户的停车费。

· 防止拒缴停车费事件发生。

· 防止收费人员徇私舞弊，和乱收费。

· 自动化设计；车辆出入快速，提高档次和效率提供优质、安全、自动的泊车服务，

节约管理人员的费用支出，提高工作效率和经济效益。

使用KXD全新概念停车场智能管理系统的停车场项目将充分体现这几个特点。

2、系统基本功能及特点

· 智能卡具有防水、防磁、防静电、无磨损、信息贮存量大、高保密度、一卡多用等特点。

· 智能卡IC（RF射频感应卡）操作刷卡无需接触，操作更为方便。

· 全中文菜单式操作界面，操作简单、方便。

· 完善的财务管理功能，自动形成各种报表。

· 独特的车牌号录入、显示系统，大大提高停车场防盗措施。

· 具有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。

· 高可靠性和适应性的数字式车辆检测系统。

· 防砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。

3、图像识别系统

图像识别系统是将世界上最新一代的车辆综合识别技术(IC卡+图像识别)引入停车场智能管理系统，并形成以计算机网络管理与控制为核心的一体化高科技产品,具有高效、准确、安全、可靠的技术性，赢得汽车“守护神”的美誉,它的出现令停车场管理系统如虎添翼,更有效地杜绝了偷车、盗车现象,使停车场管理者和使用者得到最大的安全保障。

本系统彩色摄像机安装在进出道口，车辆进场读卡时，摄下车辆图像，经电脑处理，将车主所持卡的信息一并存入电脑数据库。当车辆出场时，摄像系统再次工作，摄下出场车辆的图像，调出进场时的图像，同时显示在计算机屏幕上确认，有效防止车辆被盗。管理人员可以随时监视出口的状况，此系统为目前最先进水平.常驻车、月保车、临时车进出场图像均有保存,以备查询时所用。

图像对比系统组成
该系统主要由高清晰度带背景光补偿摄像机、广角自动光圈镜头、防护罩、室外支架、聚光灯、视频捕获卡、图像处理软件等组成。镜头采用自动光圈，便于图像信号自动调节图像的亮度，广角型是为了扩大摄像的范围。聚光灯用在当环境光线太暗时，提供摄像照明用。视频捕捉卡具有图像抓拍，图像压缩存档。

图像识别系统主要功能
· 提高效率：减少车型及车牌的识别和读写时间，提高车辆出入的车流速度。
· 防止盗车：图像对比与IC卡配合使用，彻底达到防盗车的目的。
· 防止资金流失：进出图像存档，杜绝了谎报免费车辆。
· “一卡一车” ：严密控制持卡者进出停车场的行为，符合“一卡一车”。

图像识别系统构成
本图像识别系统配合本公司感应式IC卡停车场电脑管理系统,形成一个完整的停车场管理体系,全套系统采用计算机网络控制,包括两台微机,两个CCD摄像头、两张图像处理网络卡和两台聚光灯。CCD摄像头摄入进场车辆,经微机和图像处理网络卡加以编制,并传输到管理中心主系统储存起来;车辆出场时,读出IC卡的编号,在显示器上调出入场车辆的图像和出口CCD摄入的图像进行对比,经判断一致时,给予放行。

图像识别系统的工作环境
正常光照(100W～80W流明)条件下,对车辆的综合识别概率不低于99.5%。
系统工作环境温度-20℃～+50℃,能在小雾、小雨、小雪(能见度50米外)及7级以下大风中可靠工作。
图像抓拍系统
    为了使智能停车场管理系统具有更高的防盗车功能，可选用视频捕获图像对比系统。该系统在停车场出入口各安装一台摄像机，车辆进场时，摄下进场车的图像，并将图像存入电脑；车辆出场读卡时摄下出场车的图像，同时对应进场车的图像自动调出，进行进出车辆图像对比，并识别是否是同一辆车，相同则按回车键，道闸升起，车辆可以出场。车辆出场后，进出车辆的图像全部存入电脑以备查看。

二、系统的构成与设计
1、系统拓扑结构
    智能停车场管理系统可以采用各种网络拓扑结构，服务器与管理工作站为局域网（LAN）形式联接，计算机对下位机以RS485总线型连接；简洁，投入使用快，系统稳定性好。投资回报率最高。其拓扑结构方框图如下所示。

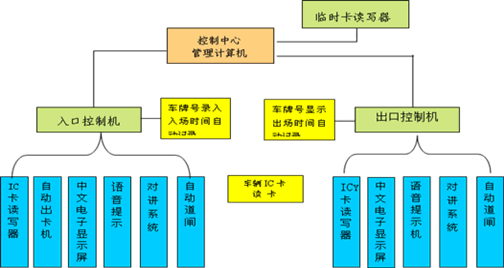

                                 一进一出停车场系统结构图

【注：】管理控制中心的PC机的配置方法
1、工作站建议配置： C4 1G/64M/20G
2、服务器建议配置：PIV 1G/128M/40G

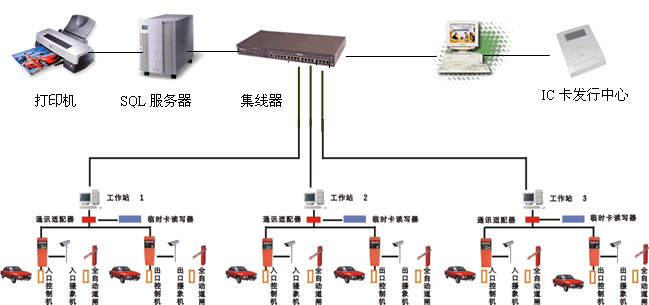

2、网络拓扑图

【注：】
    对于IC停车场系统而言，每一台服务器都是真正的业务主机，担负着停车场的关键任务，数据的迅速存取是值得关心的问题，但数据的安全更不容忽视，一旦硬盘出现故障或因操作不当造成数据丢失或损坏，企业将蒙受巨大的损失。由此可见，这样的一台服务器，它所存储的数据价值远远超过了机器本身的价值。SQL服务器选型不可忽视。
对停车场工作站而言，选择PentlumIV处理器，对整个系统反应速度起到关建的作用，出入口在一起的停车场系统只须一台电脑管理即可，如出入口分开且临时车较多的情况下最好每一个口放置一台电脑，并由保安人员值岗，以便处理突发事件的发生。
网络集线器担负着整个网络的数据联络过程，IC卡发行中心主要目的是为了集中发卡，统一管理；一般将服务器放置在财务室。
一级网络为RS485总线制分布，主要为各出入口控制机提供通讯，读卡数据的采取，二级网络为LAN以太网星形联接，计算机与计算机的通讯及数据的存贮，SQL服务器担负着数据查询及处理，及网络资源的分配，及各工作站的权限分级审查。

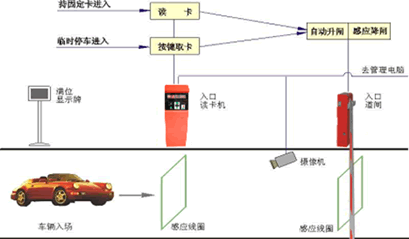

2.1进场示意图

说明：
临时泊车者
· 司机将车驶至读卡机前；
· 值班人员通过键盘输入车牌号；
· 在取卡的同时完成读卡，将车牌号写进卡片中；
· 感应过程完毕，发出“嘀”的一声★ 道闸开启，司机开车入场；
· 进场后道闸自动关闭。

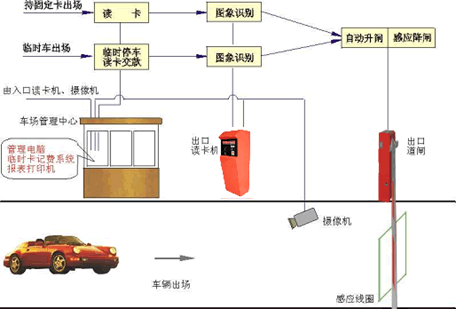

2.2、出场示意图

说明：
临时泊车者
· 司机将车驶至车场出场收费处；
· 将IC卡交给值班员；
· 值班员将IC卡在收费器的感应区晃动,收费电脑根据收费程序自动计费;
· 超时司机付款；
· 值班人员按电脑确认键，电脑自动记录收款金额；
· 道闸开启，车辆出场；
· 出场后道闸自动关闭。

3、管理人员工作程序

【说明：】
a、理人员进入“操作登记”栏，在专用发行感应器上感应IC高级授权卡，打开管理菜单；
b、管理人员移动光标进行所要执行的栏目，按回车键即可；
c、授权过程,用光标进入“发行管理”栏，按回车键，即可发行新卡。
【注意：】
>在发行IC卡时，可以在“IC卡发行”一栏，找到相对应的一项，按回车键，然后依显示屏上的提示键入所要发行的数据，再将欲发行的IC卡在发行感应器上晃动一下，听到“嘀”的一声响，相关数据便记录卡片中，过程完毕。将光标移至操作管理栏，按回车键，系统进入操作状态,结束授权操作,若再进入授权状态,需重复以上的授权操作。
>更改设定、充值、延时的操作过程与IC卡发行的过程大体一致，直接进入相应栏目即可；
>输入黑名单，统计报表的操作，是用光标进入相应的栏目，按回车键，按显示屏提示进入操作，方式与授权操作大致相同。

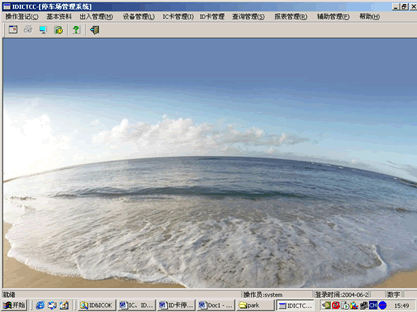

停车场系统管理软件

    IC卡停车场管理系统是采用IC卡作为车辆出入停车场的凭证，实现一卡一车，并结合先进的图像抓拍技术，实现车辆出入停车场图像的对比，有效防止车辆的丢失，完成停车场收费的电脑化管理。是物业管理部门实现停车场管理的现代化、堵塞收费漏洞的明智选择。
系统软件是基于Windows98+Windows2000/NT/XP平台开发而成的图形化中文版应用程序，采用稳定可靠的大型数据库软件Microsoft SQL Server2000。界面友好，操作简单，功能完善。主要包括：操作登记、出入管理、设备管理、IC卡管理、查询管理、报表管理、辅助管理、帮助等模块。
    系统采用先进的计算机网络技术，数据传输实时快速可靠，读卡响应速度快，车辆出入迅速。系统根据车辆出入停车场的时间，自动计算停车费用，可支持多达四种类别车辆的五类不同收费标准的收费方式。

系统管理软件具有如下特点：
操作界面统一：统一的操作界面，易学易用，操作简单。
收费标准灵活：可支持多达四种类别车辆的五类不同收费标准的收费方式。
打印报表详尽：可打印输出几十种报表，各种数据一目了然。
IC卡管理完善：系统提供IC卡检测、发行、延期、充值、挂失、解挂、退卡等完善的IC卡管理，以及上述各项操作基本资料的查询管理。
权限控制完善：系统的每个操作模块都可以进行权限控制，只有拥有了权限的操作员才能进入操作。用户可以以读卡方式或者输入密码方式进入系统，重要操作模块需要读有权限进入该模块的卡才能够进入，最大限度保证系统运行的安全性。
多停车场管理：系统支持对大型停车场中的各分车场的进出控制和管理，分车场的数量不限，由客户自己设置。
系统将IC卡分为六类：临时卡、期卡、储值卡、免费卡、临免卡、贵宾卡。
