艾默生EMU10直流屏监控的设计安装和调试之三
1.EMU10监控主信息界面
EMU10监控模块上电后，首先进行内部初始化，接着会出现语言选择界面（中文和英文），出厂时选的是中文，用户可以不作任何操作，而以上次选择的语言启动。初始化完成后，显示系统信息屏的第一个界面。界面完全启动后，仍然可以通过系统配置——输入维护级密码——直流屏参数设置——系统参数设置——系统参数配置中进行语言切换，切换后界面会自动更新显示语言，无须重启。

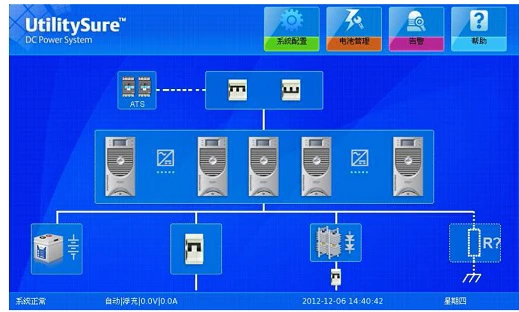

电力操作电源系统在完成安装以及接线，并确认接线无误后，接入电源，监控模块启动完成后显示如下主信息界面，见图1-1。
图1-1 EMU10监控主信息界面
在EMU10主信息界面上可以方便地查询直流系统的实时数据、设置运行参数。EMU10主界面从上到下分为五部分。
第一部分包括图中的1～4 号按钮，用于设置直流屏参数、查询告警信息及显示帮助信息。
第二部分包括图中的5 号按钮，用于查询直流屏的交流输入信息。
第三部分包括图中的6 号按钮，用于查询直流屏整流模块信息。
第四部分包括图中的7～12 号按钮，用于查询直流屏直流母线上的各种设备信息，如蓄电池、合闸母线、控制母线、逆变模块、DC-DC、绝缘监测仪等设备信息，16 号按钮，用于查询交流屏实时数据信息。
第五部分为状态栏（标号13～15）。显示直流屏系统运行状态，电池状态以及时间等信息。

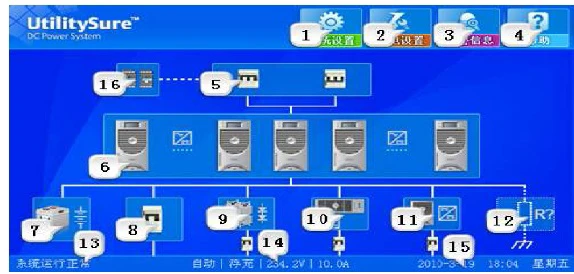

EMU10主信息界面标号如图1-2所示：
图1-2 EMU10监控主信息界面标号图示
下面对图中的标号进行解释。
1：系统设置按钮。单击进入运行参数设置界面，需要输入用户级或维护级密码。
2：充电设置按钮。单击进入电池充放电参数设置界面，需要输入用户级密码。
3：告警信息按钮。单击进入系统告警信息界面，可以查看或设置告警；如果要进行告警设置或者清除历史记录，需要输入用户级密码。

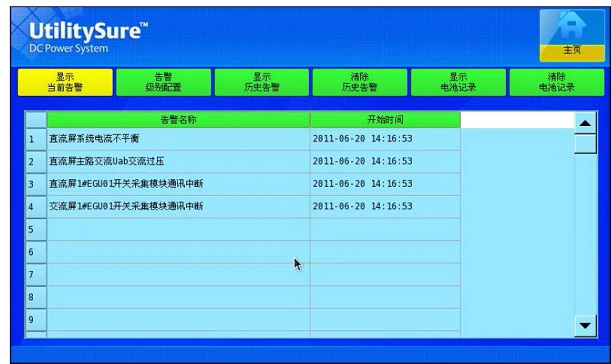

2.EMU10监控显示当前告警
图1-3 EMU10监控显示当前告警界面

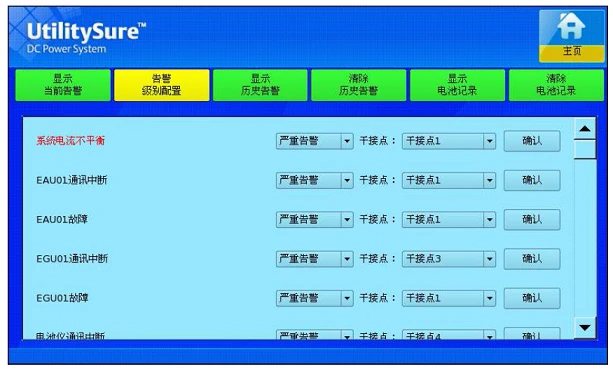

3.EMU10监控告警级别设置
图1-4 EMU10监控告警级别设置界面

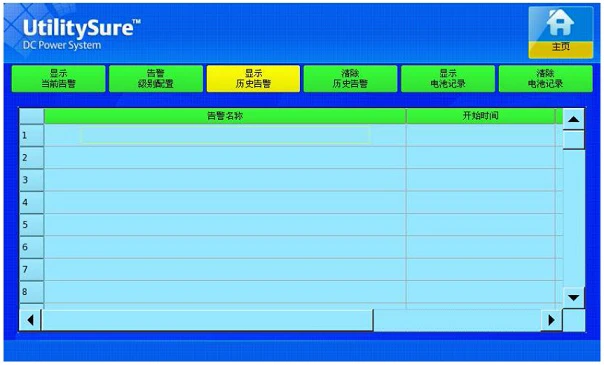

4.EMU10显示历史告警界面
图1-5 EMU10显示历史告警界面
【注意】当用户更改直流屏系统配置后，历史告警信息列表中可能有部分告警信息名称会显示为“无效的告警信息”。因为这些告警信息对应的设备，在当前系统中已不存在了，这些信息对于更改后的当前系统来说，已经变得无意义。

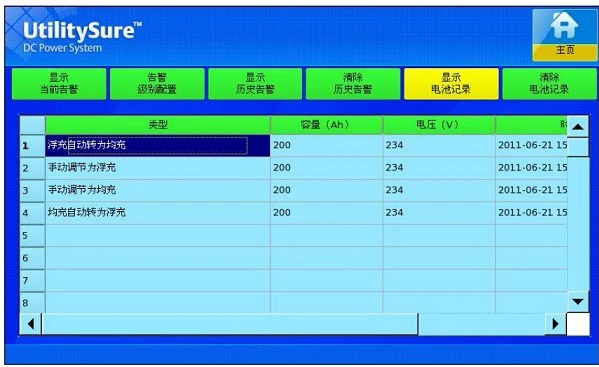

5.EMI10显示直流屏配套电池记录
图1-6 EMU10监控显示直流屏配套电池记录界面
