前言
一套完整的智能化弱电图纸包括封面、目录、平面图、设计说明、系统图以及大样图。大样图在正规的弱电设计图纸中都能见到，下面一起来看一套实用的智能化弱电系统大样图！
正文
智能化弱电系统大样图可以帮助施工人员快速完成设备安装，常见安装大样图有视频监控、门禁、机房工程、停车场管理、电子巡更、弱电柜、机柜、桥架等。
1、视频监控
视频监控系统在整个智能化弱电系统占得比重非常大，常见的大样图主要是室内和室外的摄像头安装，立杆底座安装，弱电柜的安装等。
①户外摄像头有2种，如果是较空旷的区域，旁边没有好的设备安装支撑点，需要先立杆，然后在安装摄像头；如果是户外有墙壁，也可以采用壁装的方式。

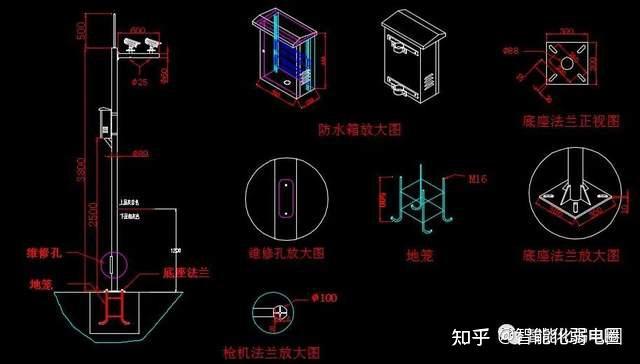

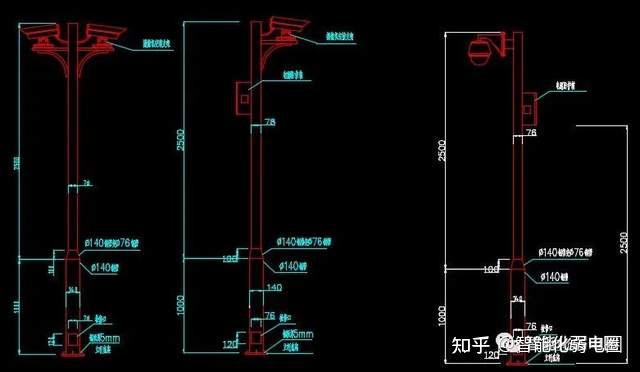

立杆摄像头安装大样图（枪机、球机）
立杆一体安装

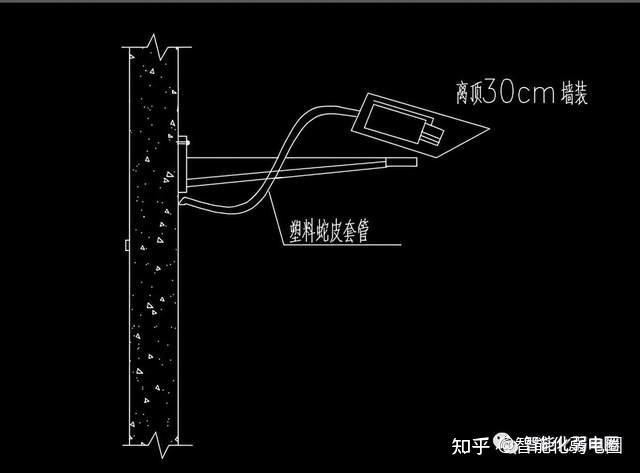

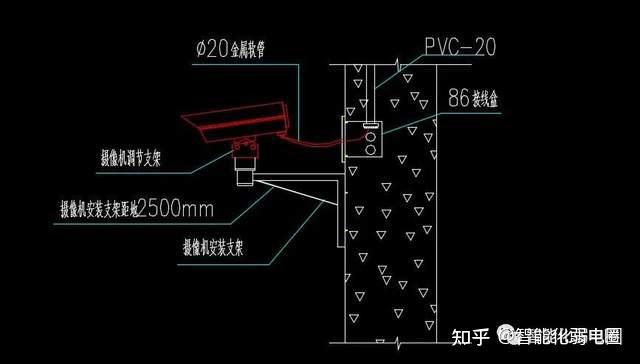

壁装摄像头
室内壁装

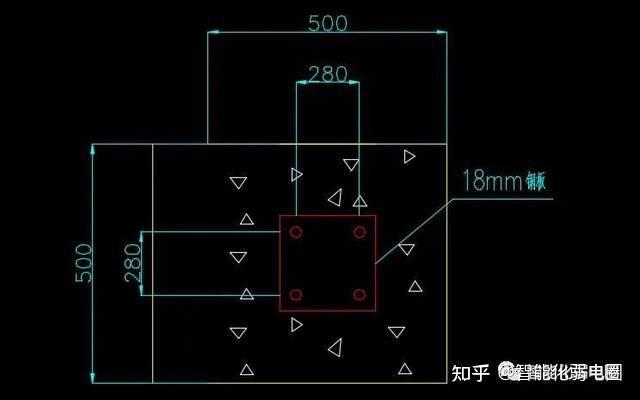

立杆底座俯视图

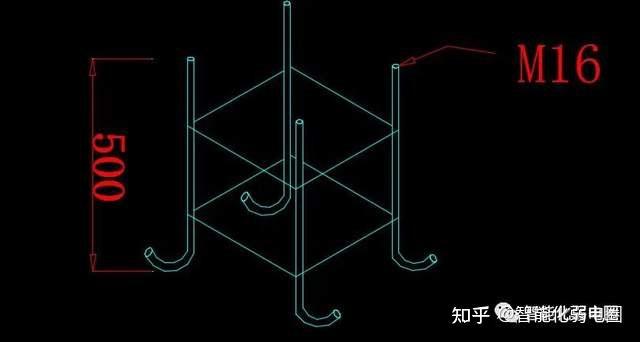

地笼

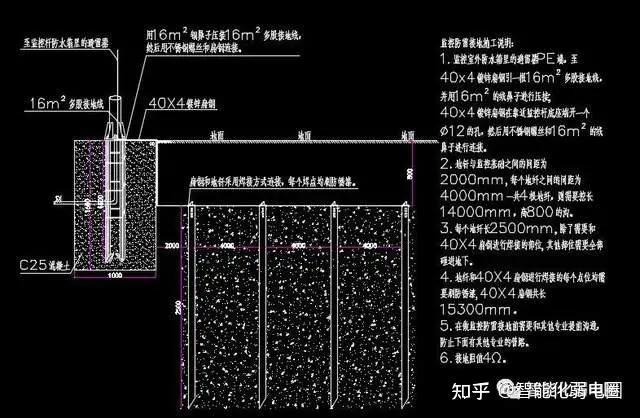

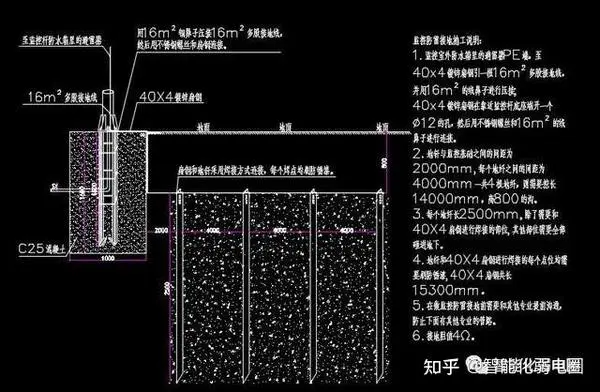

户外监控防雷大样图
②室内摄像头安装大都使用半球摄像头，比如电梯摄像头安装。

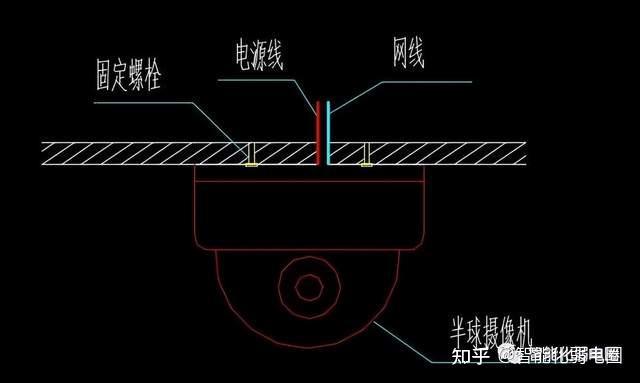

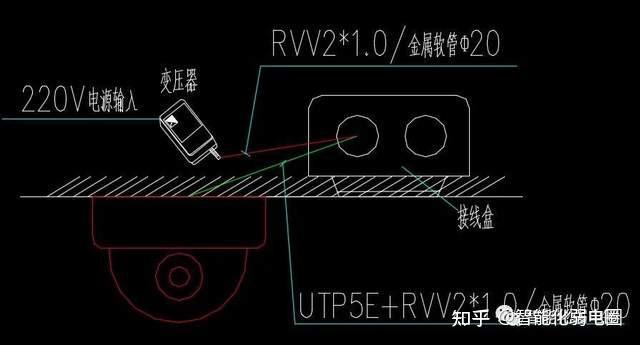

普通半球安装
电梯轿厢摄像头安装
2、门禁系统
门禁系统，主要包括门禁控制器，读卡器，锁，开门按钮，管理软件。现在小区、园区、校园等禁止外人进入的区域，都会用到门禁系统。

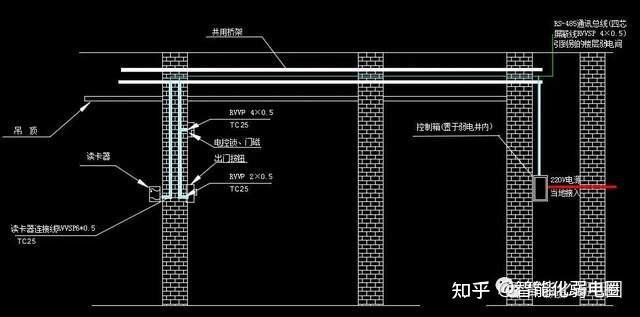

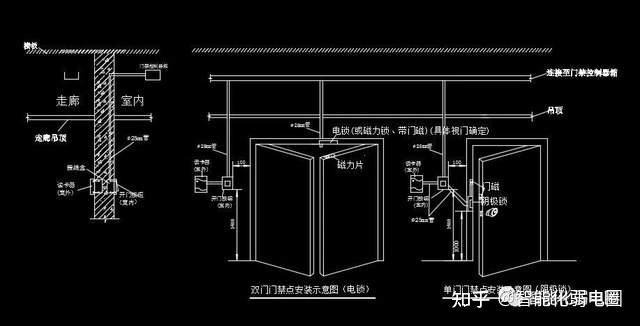

门禁安装大样图1
门禁安装大样图2

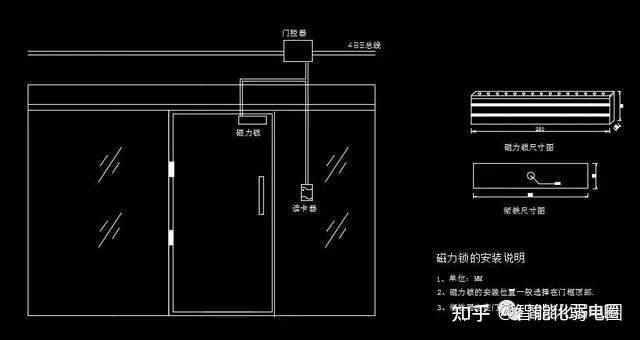

门禁单门磁力锁

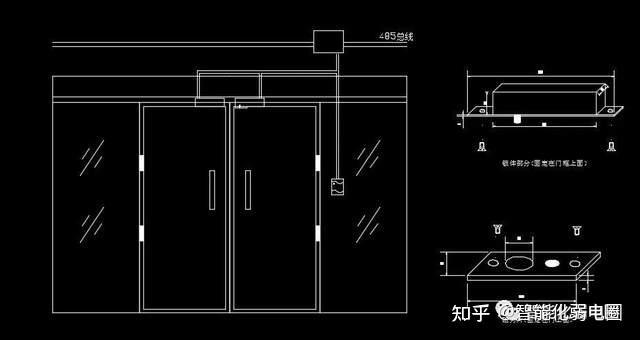

门禁双门磁力锁
门禁电锁安装
3、机房工程
机房装修工程在智能化弱电行业中是最为复杂的一个子系统，不仅是一个装饰工程，更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电控制专业、消防专业等多学科、多领域的综合工程，并涉及到计算机网络工程等专业技术的工程。
在设计施工中应对供配电方式、空气净化、环境温度控制、安全防范措施以及防静电、防电磁辐射和抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予重视，以确保计算机系统长期正常运行工作。

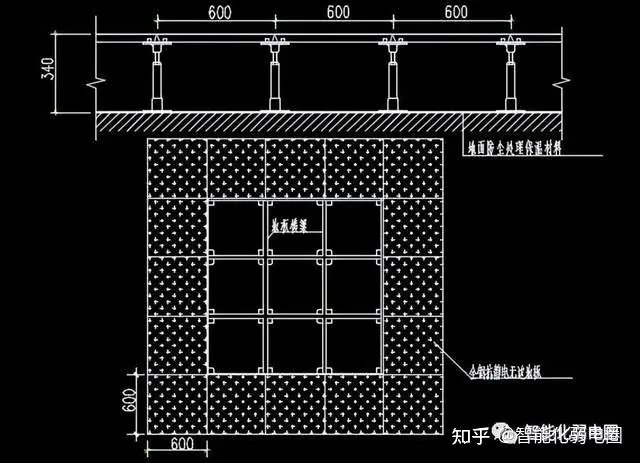

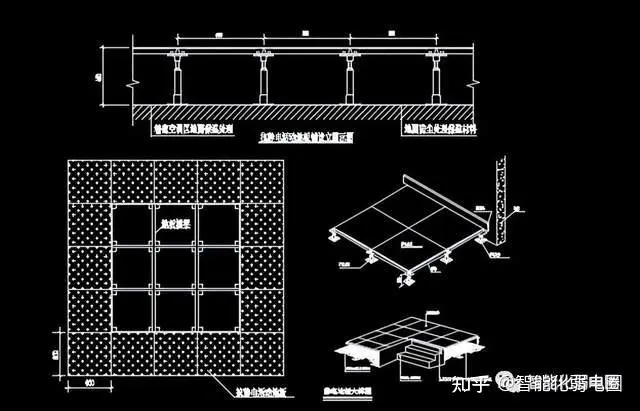

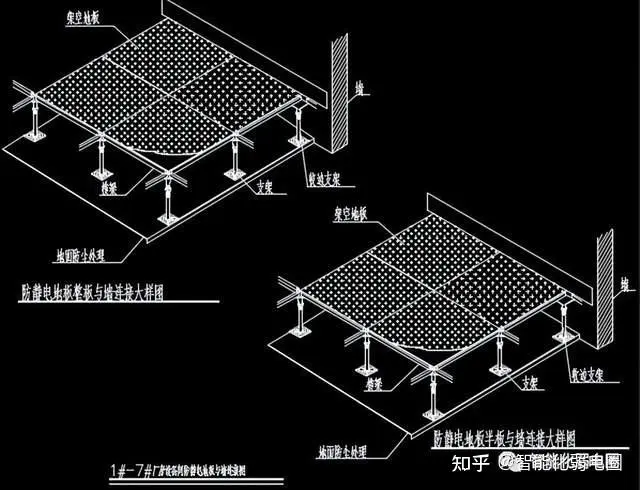

静电地板安装大样图-1

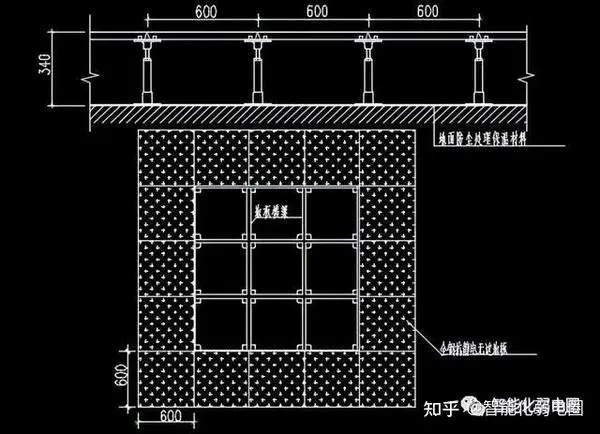

静电地板-2
静电地板-3

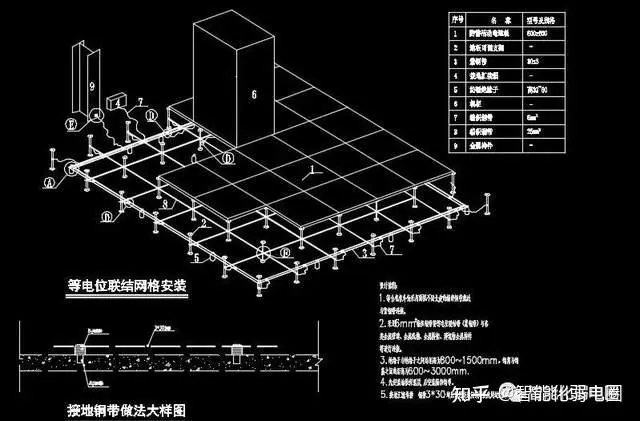

接地铜大样图

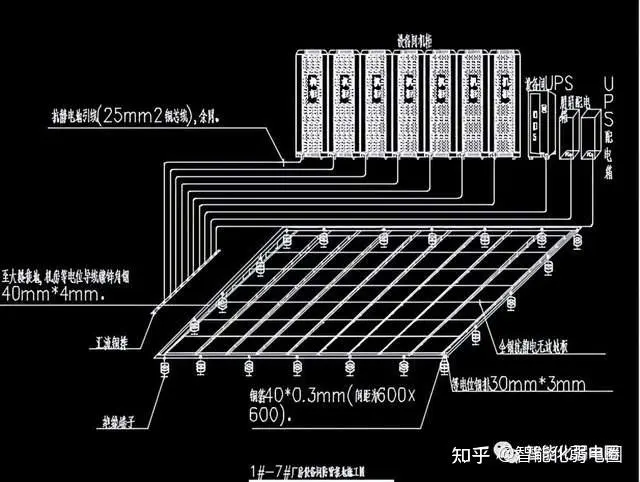

机房接地

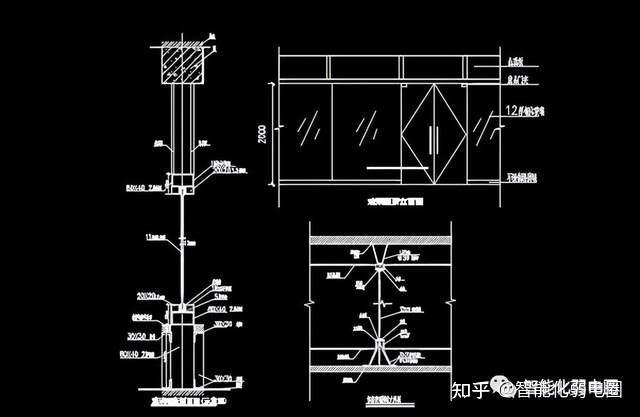

机房玻璃隔断

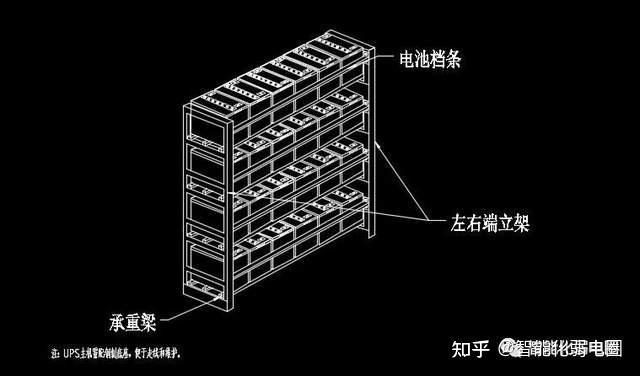

电池柜大样图
4、停车场管理
停车场管理系统是通过计算机、网络设备、车道管理设备搭建的一套系统,利用高度自动化的机电设备对停车场车辆的出入、车流引导、停车费计算进行有效的管理。

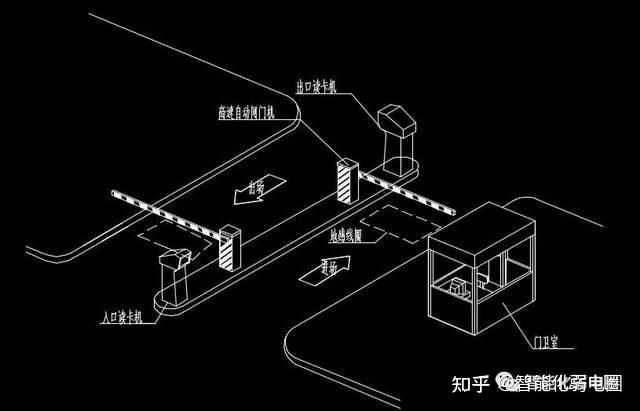

停车场管理
5、电子巡查
系统由巡更机、数据线、巡更点、软件四部分组成，对巡查人员的巡查路线、方式过程进行管理和控制的电子系统。

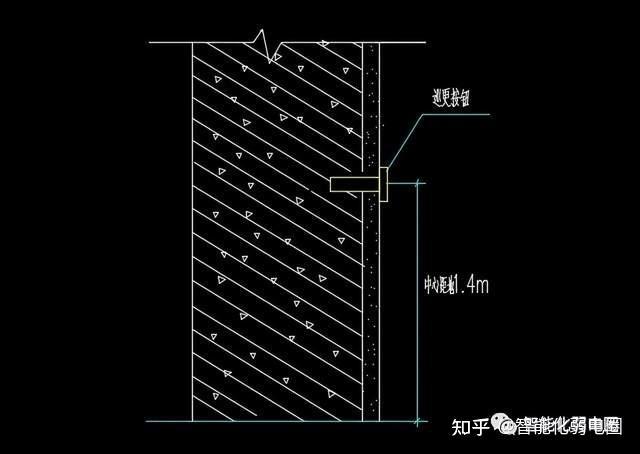

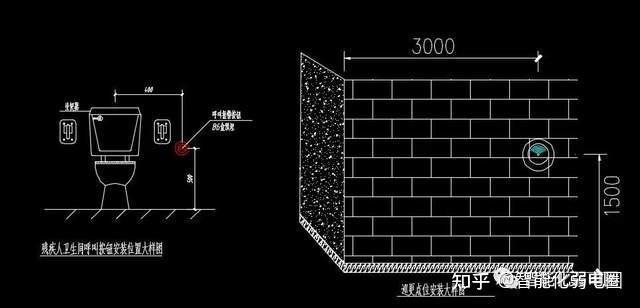

电子巡更-1
电子巡更-2
6、弱电柜
弱电柜可以分为户外和户内，一般就近部署在摄像头周边，给摄像头提供电力和数据传输的设备，一般弱电柜会放置开关电源、交换机、光纤收发器、线缆、PDU等设备。

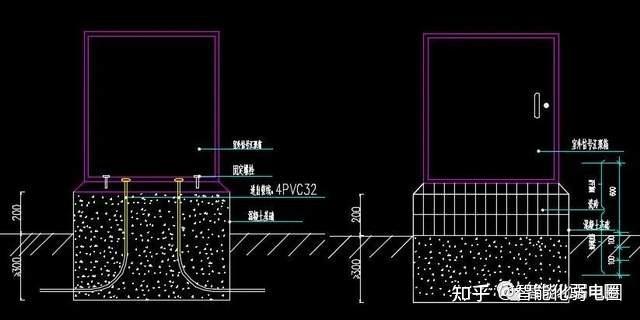

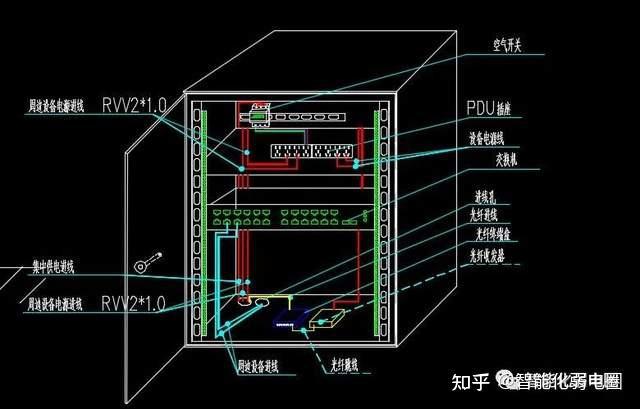

户外弱电柜-1
户外弱电柜-2

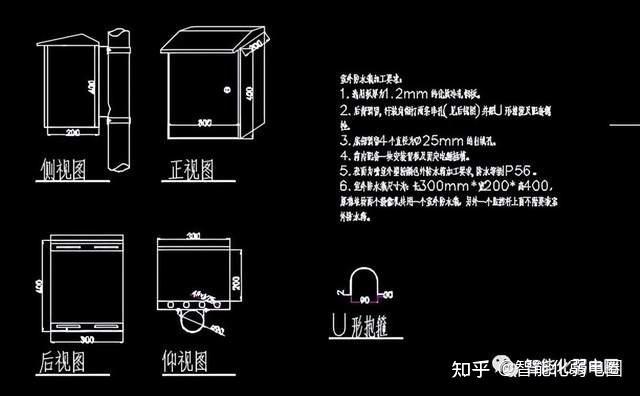

户外防水箱大样图

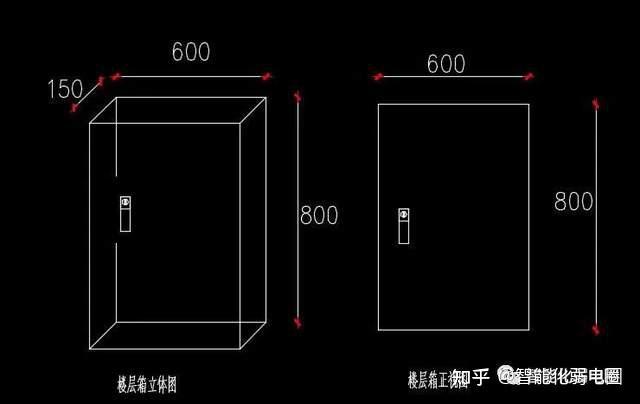

户内楼层箱
7、机柜
机柜一般部署在机房，主要用来存放重要设备，比如视频监控系统中，中心管理服务器、流媒体服务器、视频综合平台、NVR、CVR、核心交换机等重要设备。

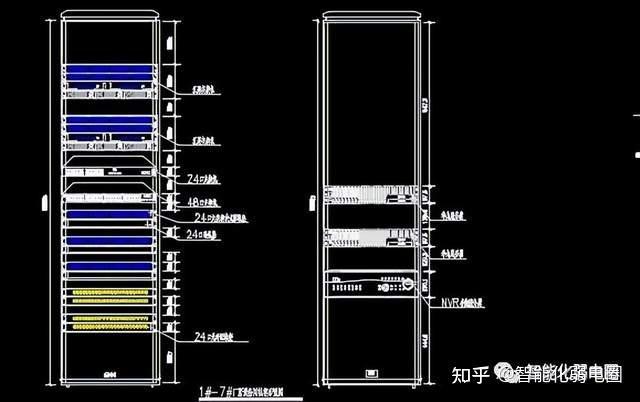

机柜-1
机柜-2

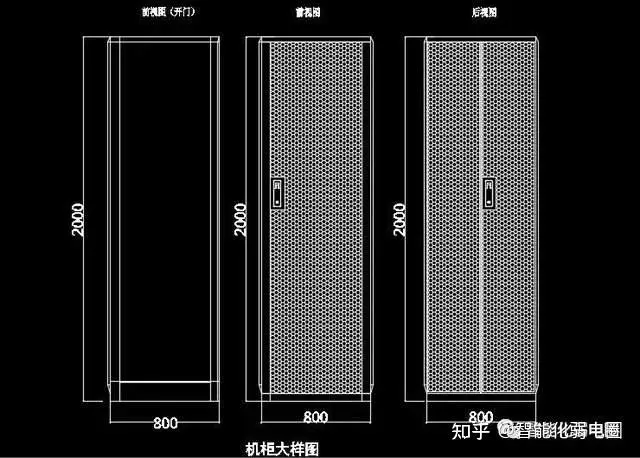

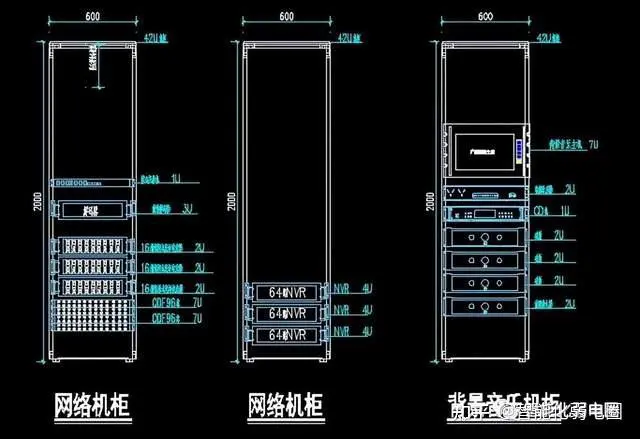

机柜大样图-1
机柜大样图-2
8、桥架
桥架不属于弱电的范畴，但有时候总包也会扔给弱电安装，安装的时候也需要看CAD图纸，计算好线缆量选择合适的桥架型号，然后在进行设备安装。

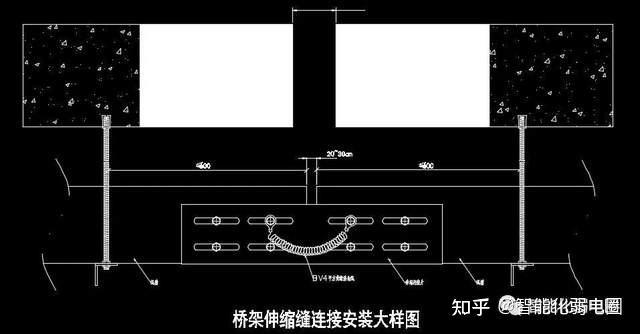

桥架连接安装大样图

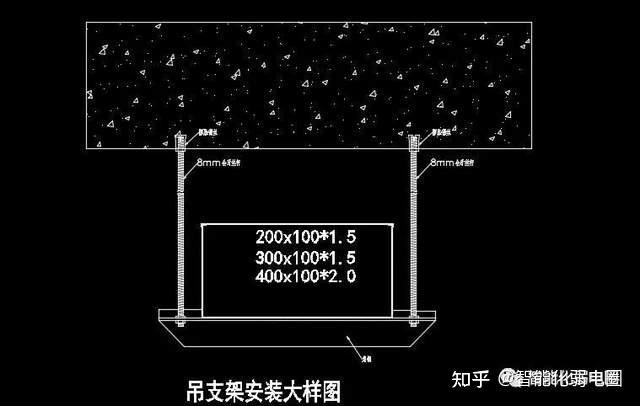

吊支架安装大样图

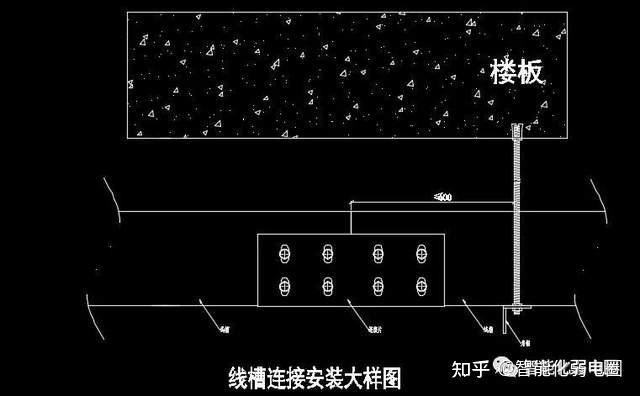

线槽连接按装大样图

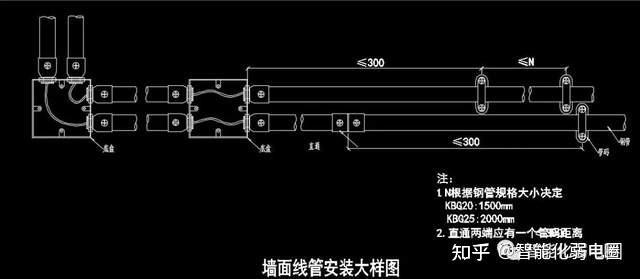

墙面线管安装大样图

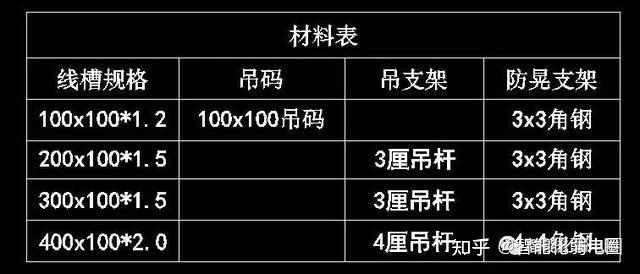

桥架安装材料表

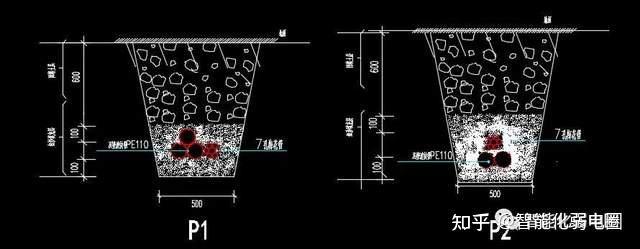

综合管网
总结
智能化弱电系统还有很多的安装大样图，比如楼宇对讲，人员通道，电子围栏等系统。有了这些大样图后，才能够快速帮助我们完成弱电设备的安装，也能更加深入的理解弱电系统原理！
