一套完整的智能化弱电图纸包括封面、目录、平面图、设计说明、系统图以及大样图。弱电智能系统大样图可以作为施工图的一部分，也可以作为技术交底的一部分，可以帮助施工人员快速完成设备安装，常见安装大样图有视频监控、门禁、机房工程、停车场管理、电子巡更、弱电柜、机柜、桥架等。下面分享一套常用的弱电设备安装设计大样图，这些CAD大样图合集，你肯定需要。

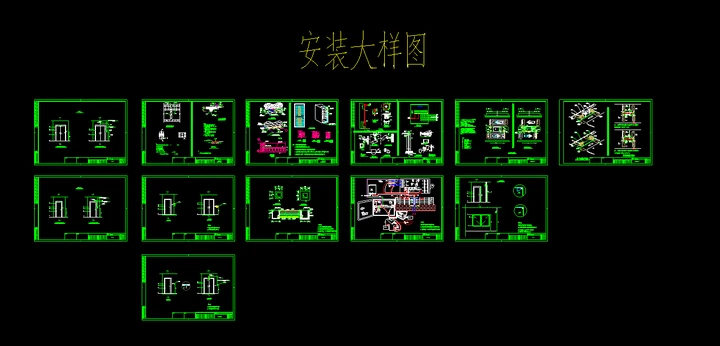

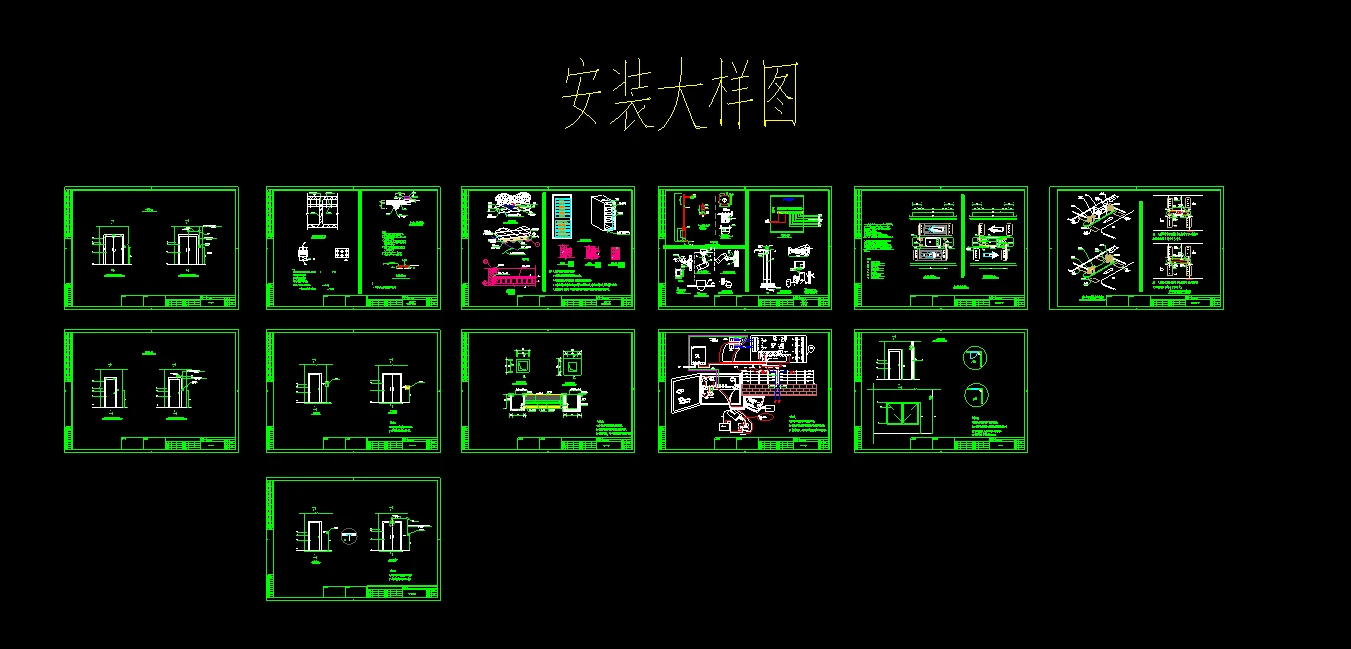

本资料为智能化系统工程/弱电各系统设备安装大样图合集。主要内容：双门禁安装示意图、设备接地安装示意图、电缆桥架穿防护密闭隔墙示意图、摄像机立杆示意图、周界探测器安装示意、报警键盘防区大样图、小区出入口停车库管理示意图、电子脉冲安装示意图、弱电手孔井剖面示意图、可视对讲安装示意图、可视对讲背面管路示意图。
本期大样图免费下载：

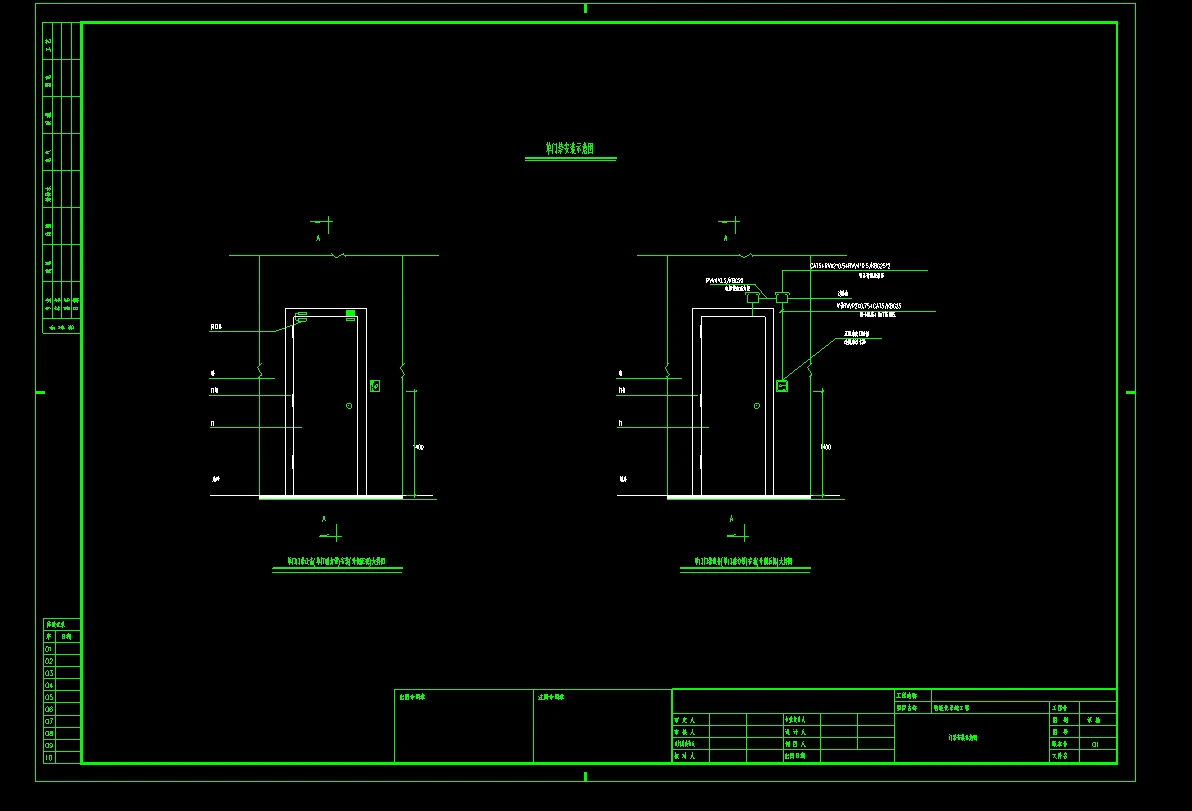

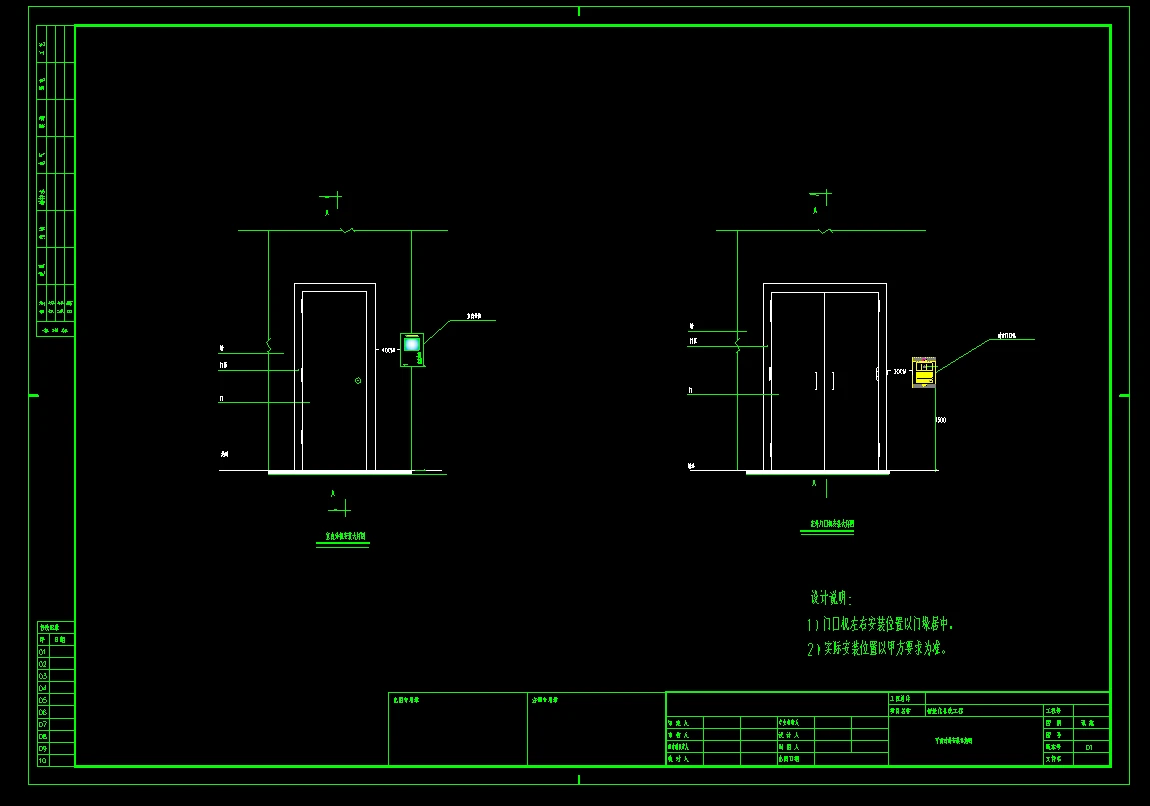

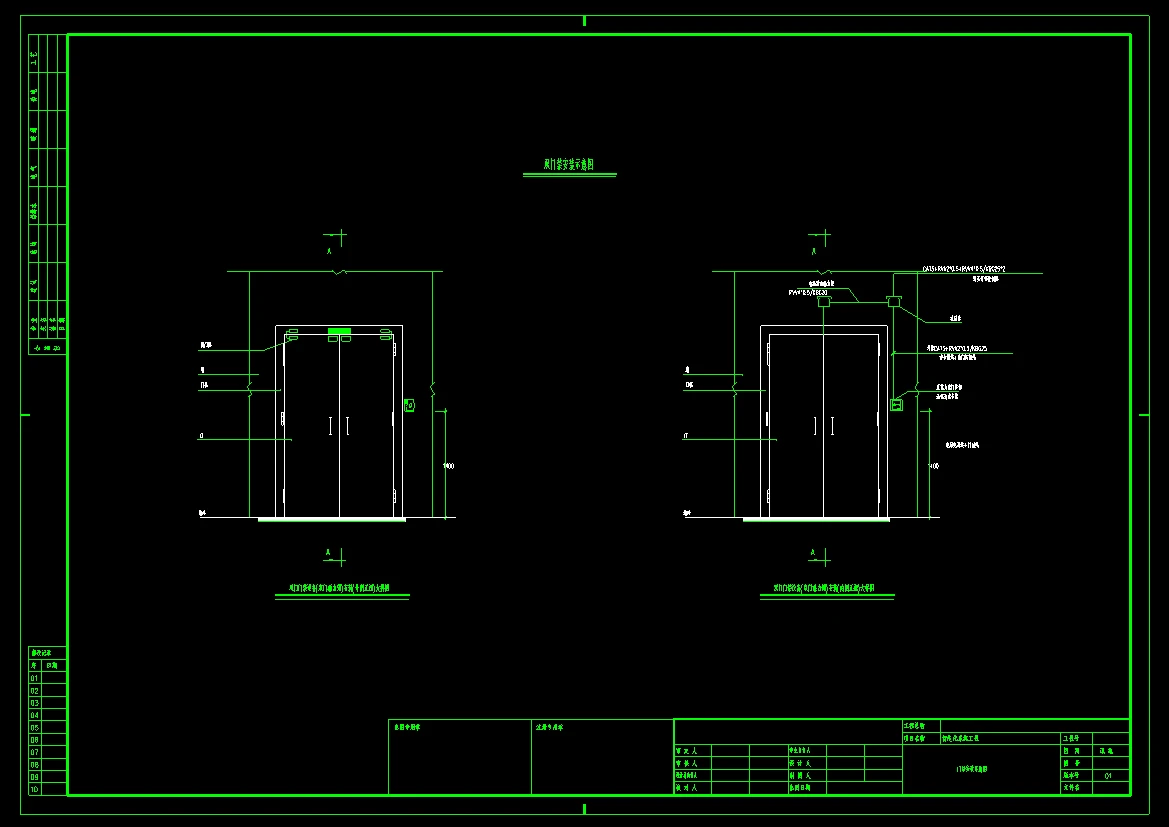

1、双门禁安装示意图
门禁系统，指“门”的禁止权限，是对“门”的戒备防范。通常包括控制器，读卡器，锁，开门按钮，管理软件。

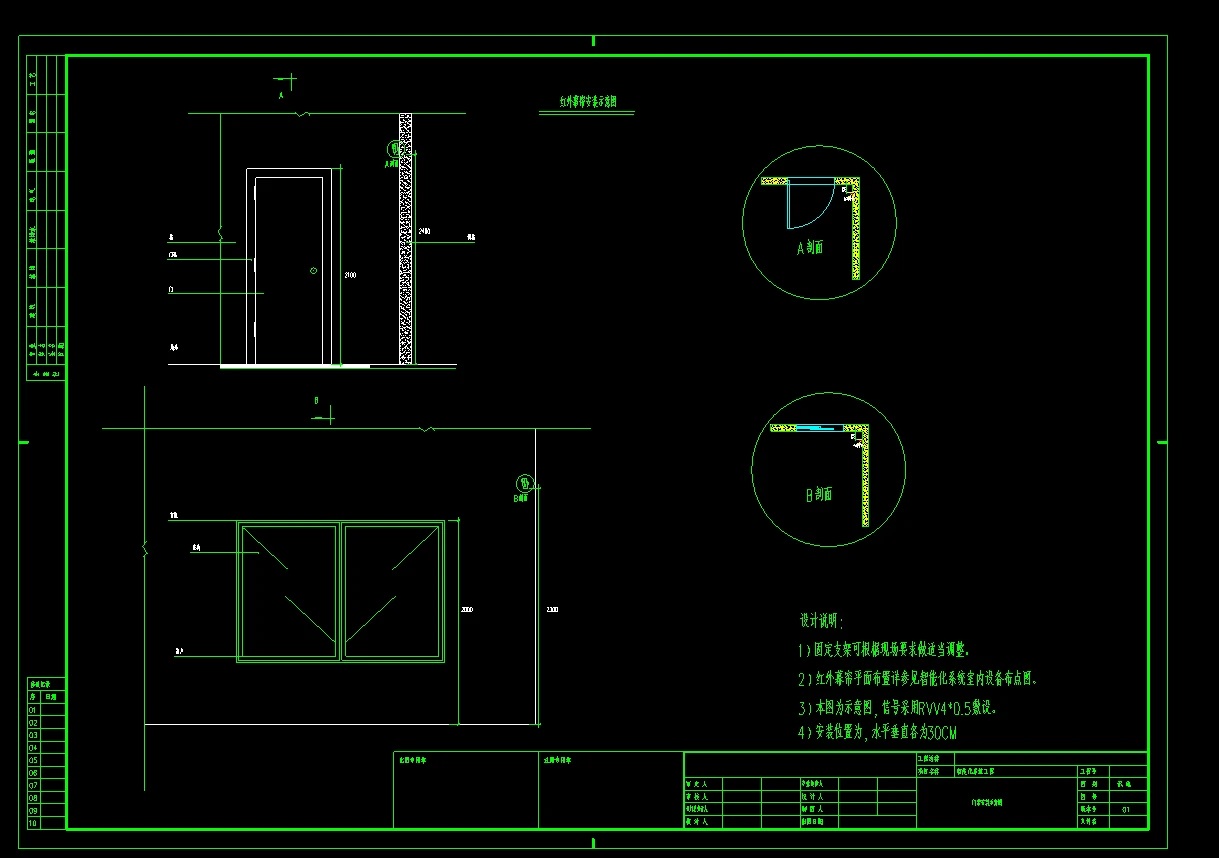

单门禁安装示意图

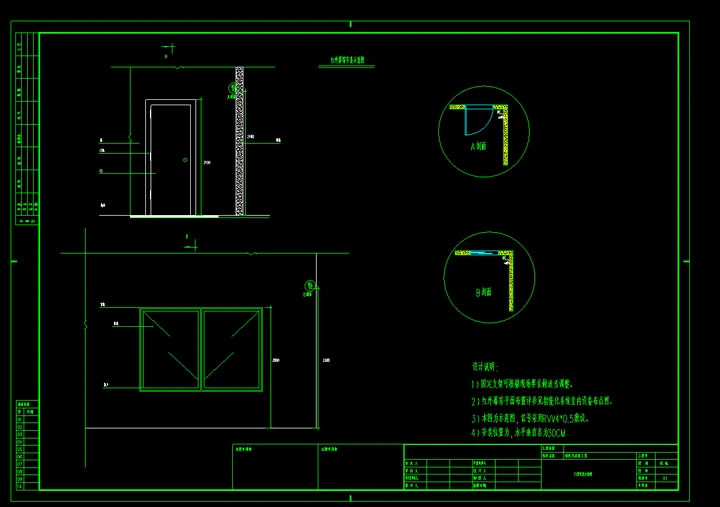

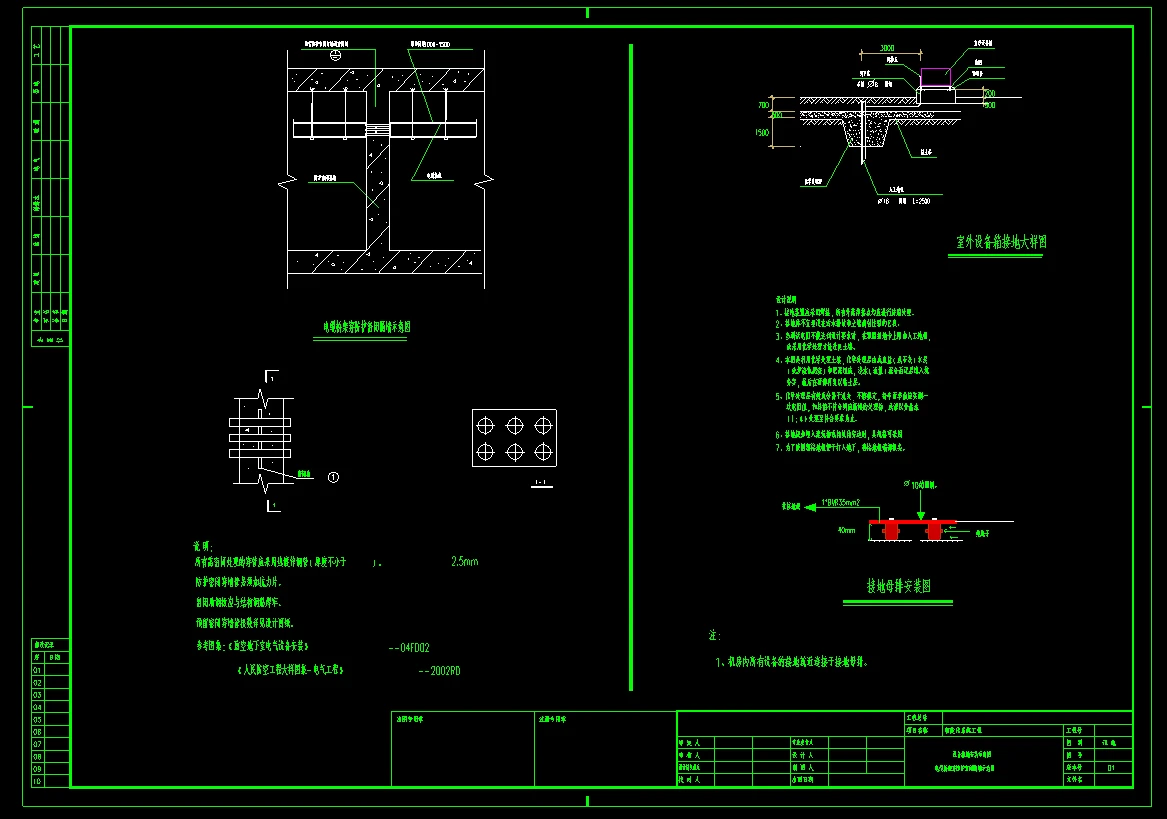

2、电缆桥架穿防护密闭隔墙示意图

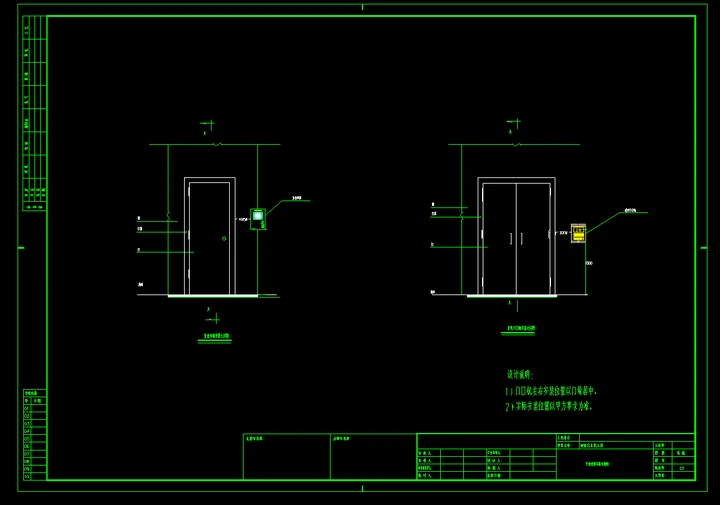

3、可视对讲安装示意图
可视对讲系统是集语音、视频、数据交换采集功能一体的智能设备，也是未来物联网重要的集成设备的出口。通过联网后的设备功能，具有人脸识别、对讲、室内监视室外、室内遥控开锁、夜视等全部功能；

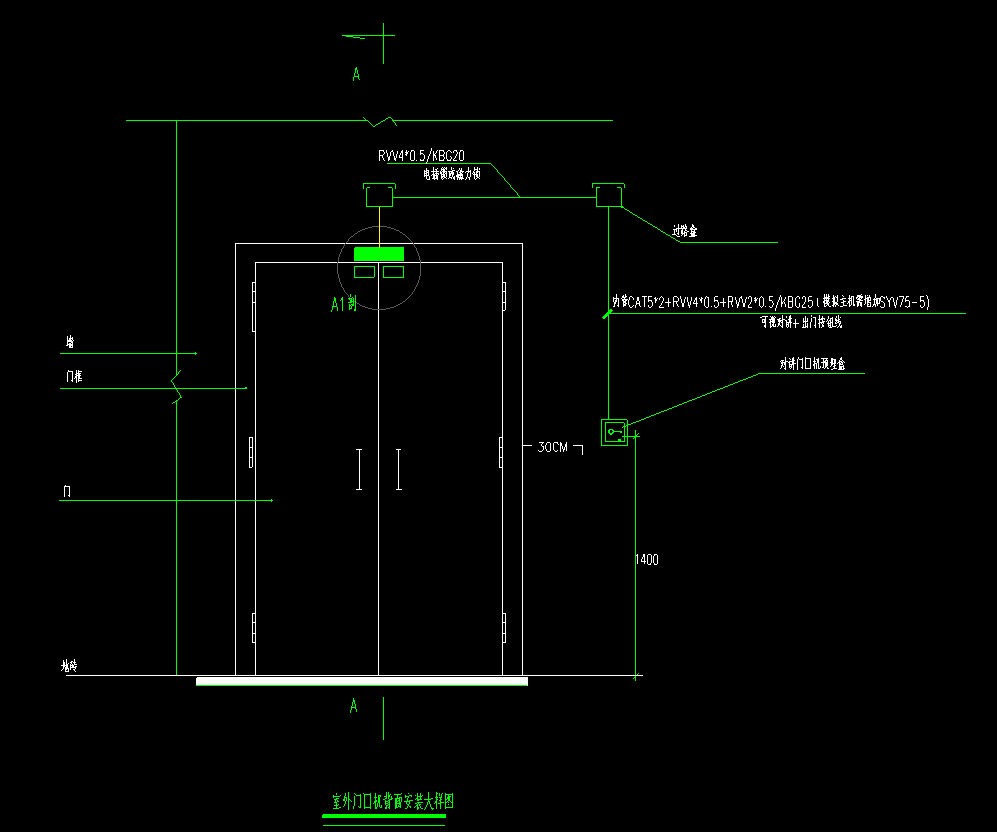

室外门口机背面安装大样图

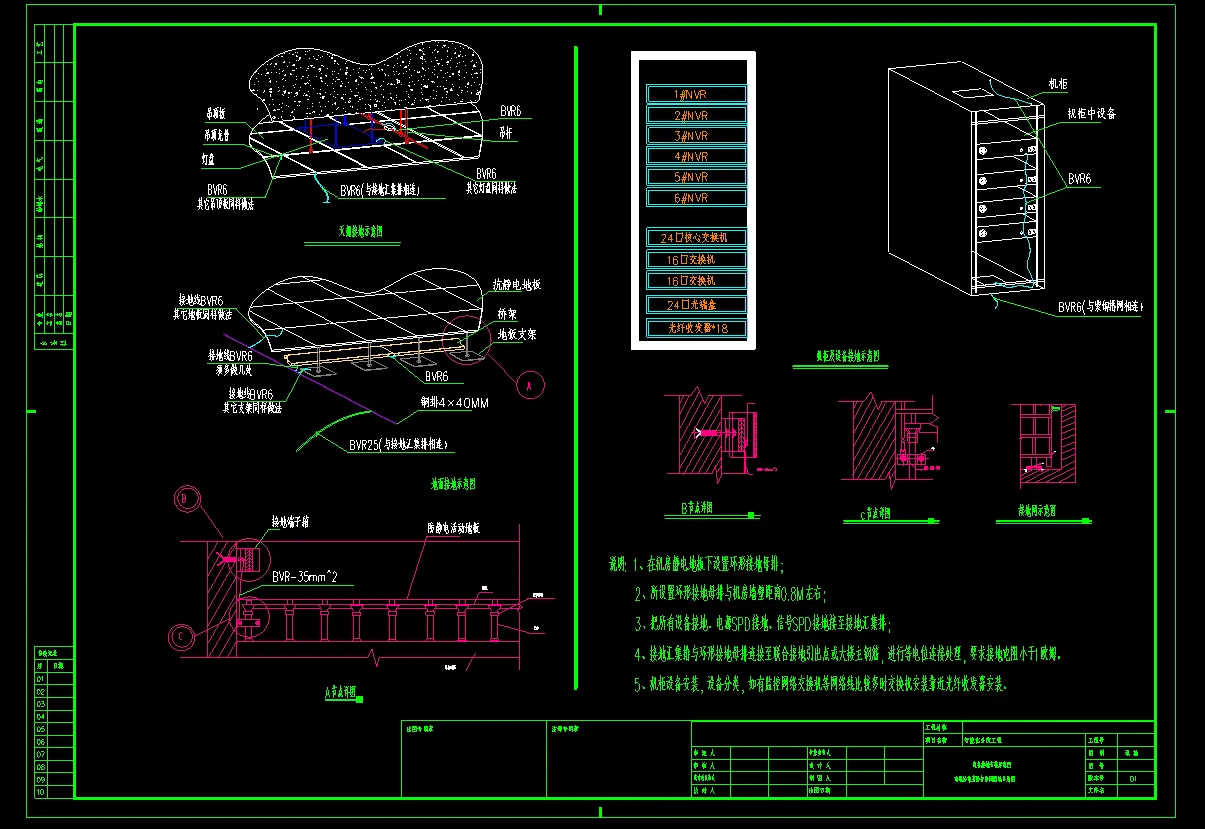

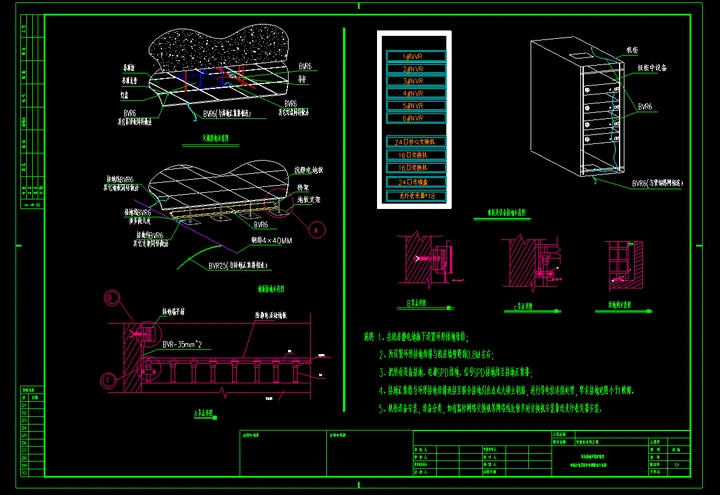

4、设备接地安装示意图
电缆桥架穿防护密闭隔墙示意图
所谓接地装置：是指由接地体，接地引下线组成的总称。它有“自然接地体”和“人工接地体”之分。
1）自然接地体——该种接地体是利用和大地相接触的各种金属构件，金属管井，钢筋混凝土建筑物的基础，金属管道（燃气，煤气，蒸汽和各种易燃易爆管道严禁采用）和设备等，作为接地体。
2）人工接地体——该种接地体是人为直接埋入地下的。是专供接地用的，经过加工的各种型钢和钢管等，作为接地体。

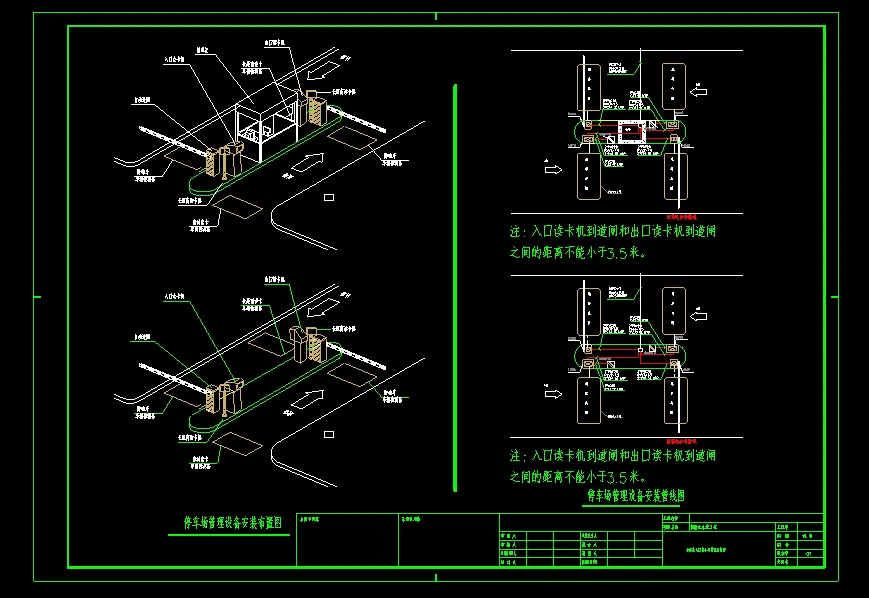

5、小区出入口停车库管理示意图

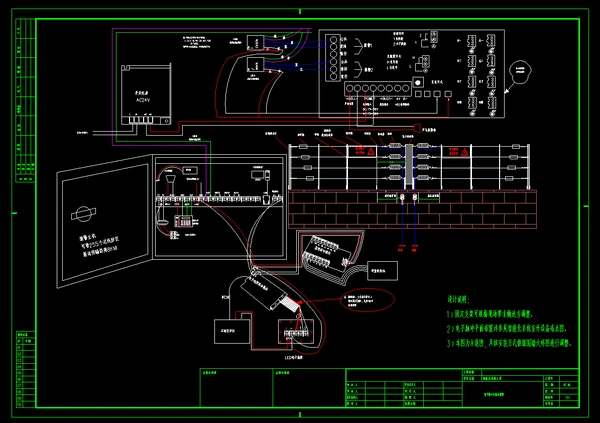

6、电子脉冲安装示意图

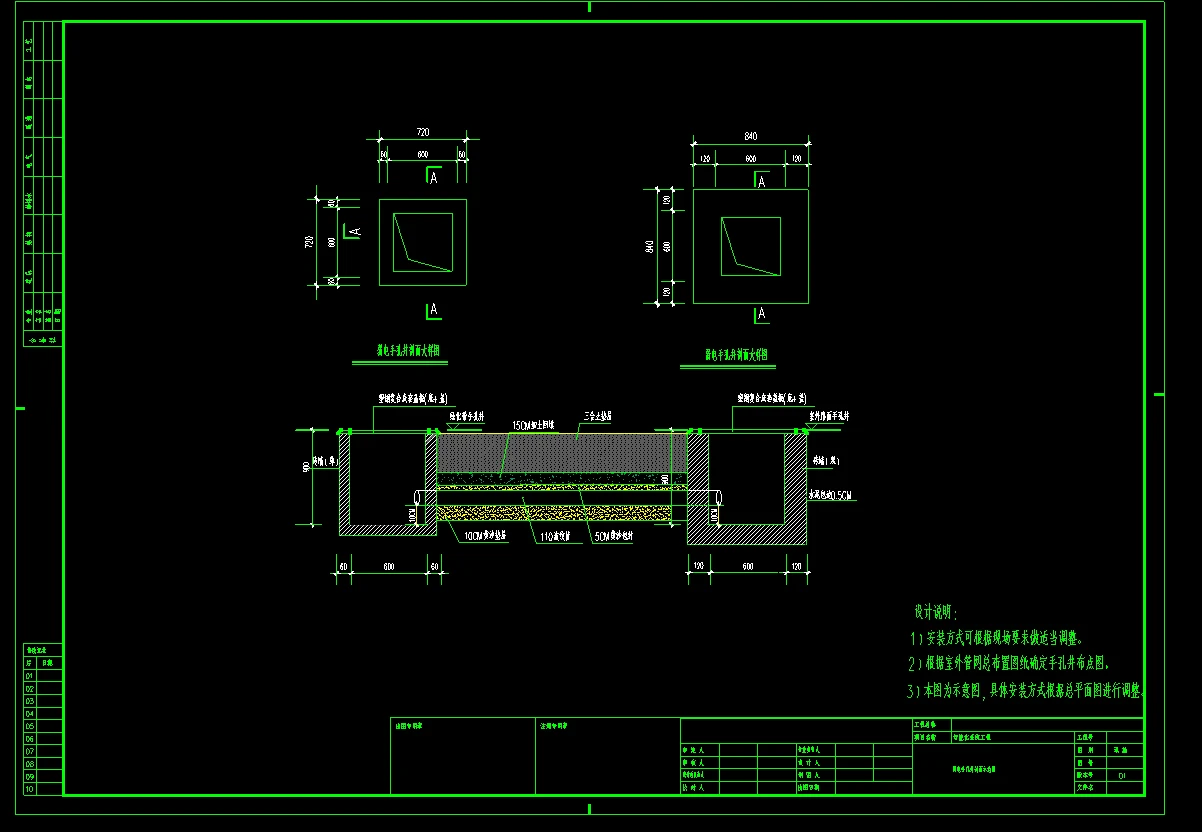

7、弱电手孔井剖面示意图

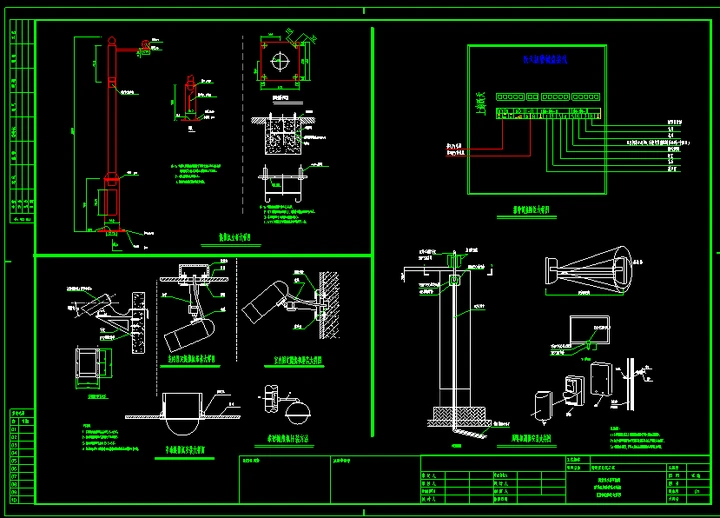

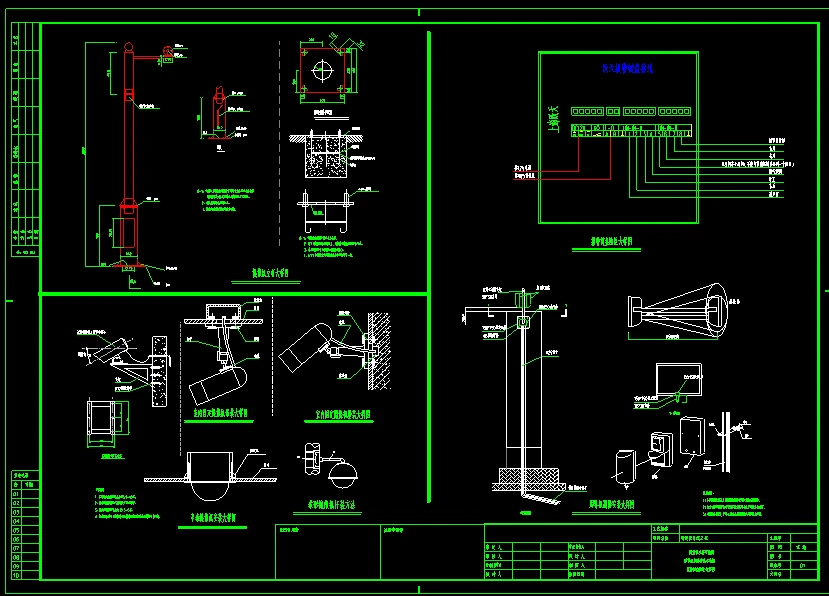

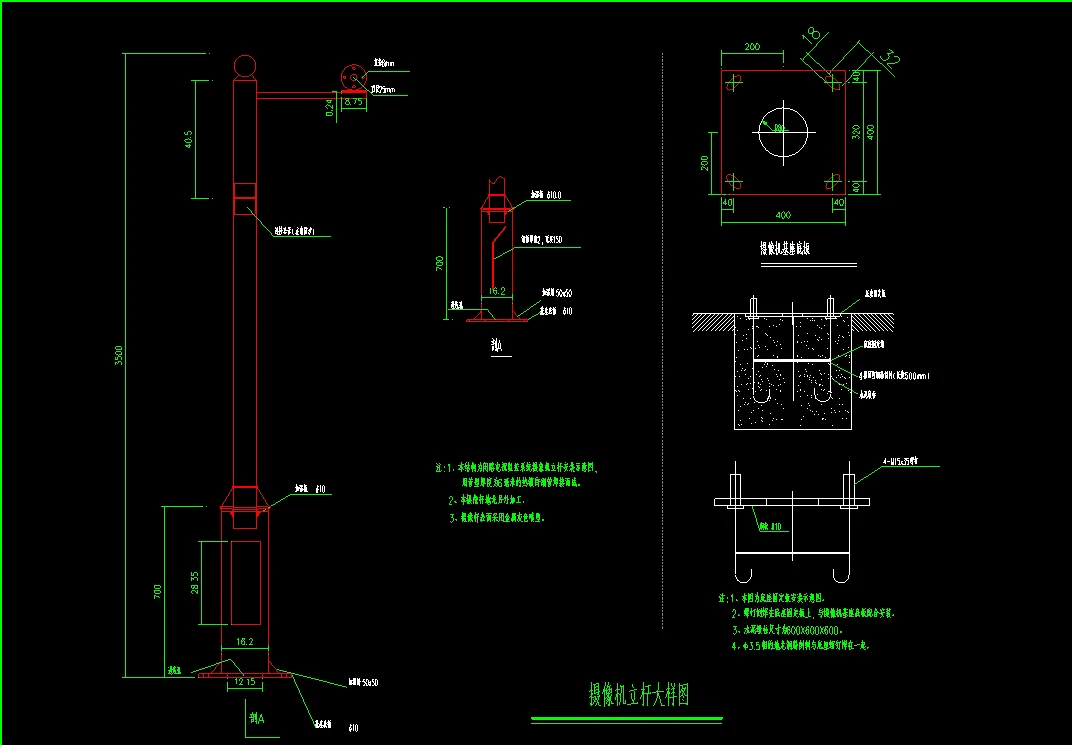

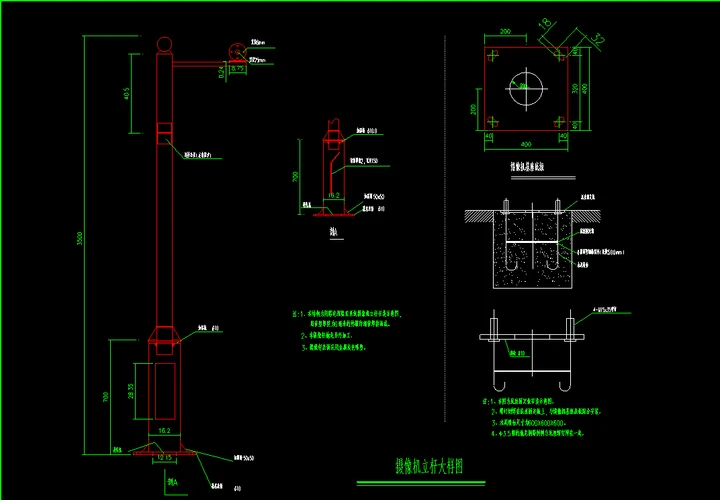

8、摄像机立杆示意图、周界探测器安装示意图、报警键盘防区大样图

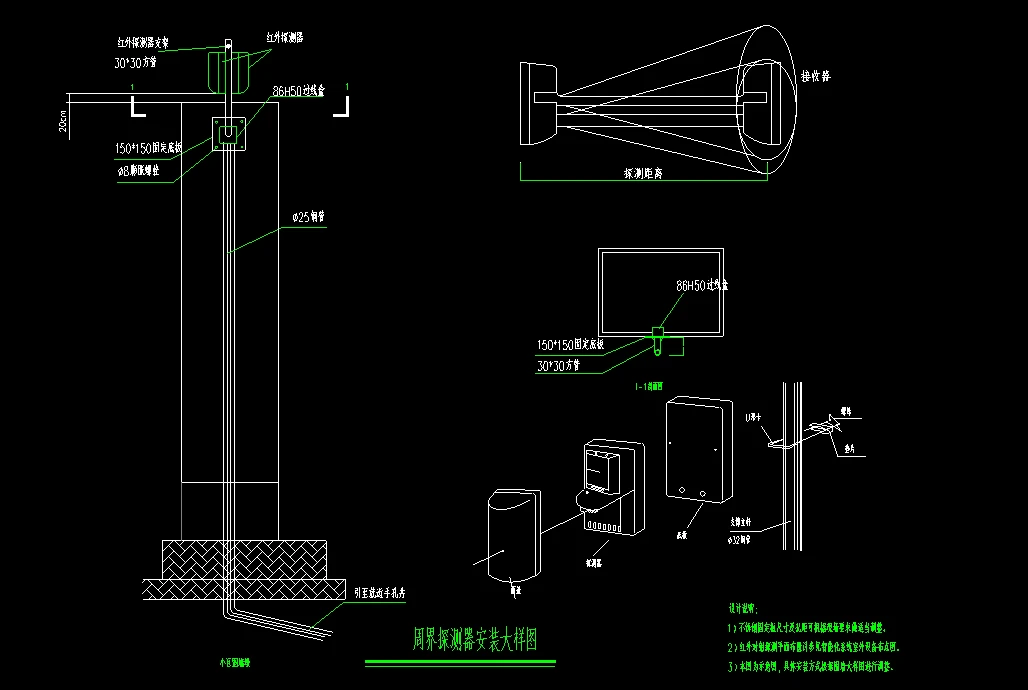

周界探测器安装大样图

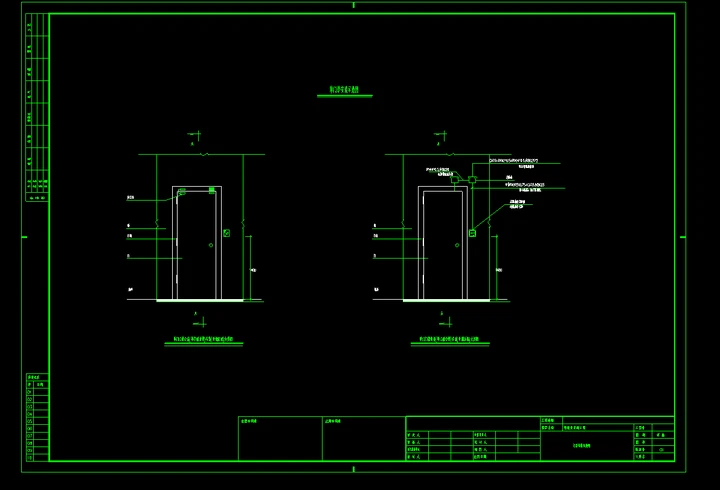

9、门禁安装示意图

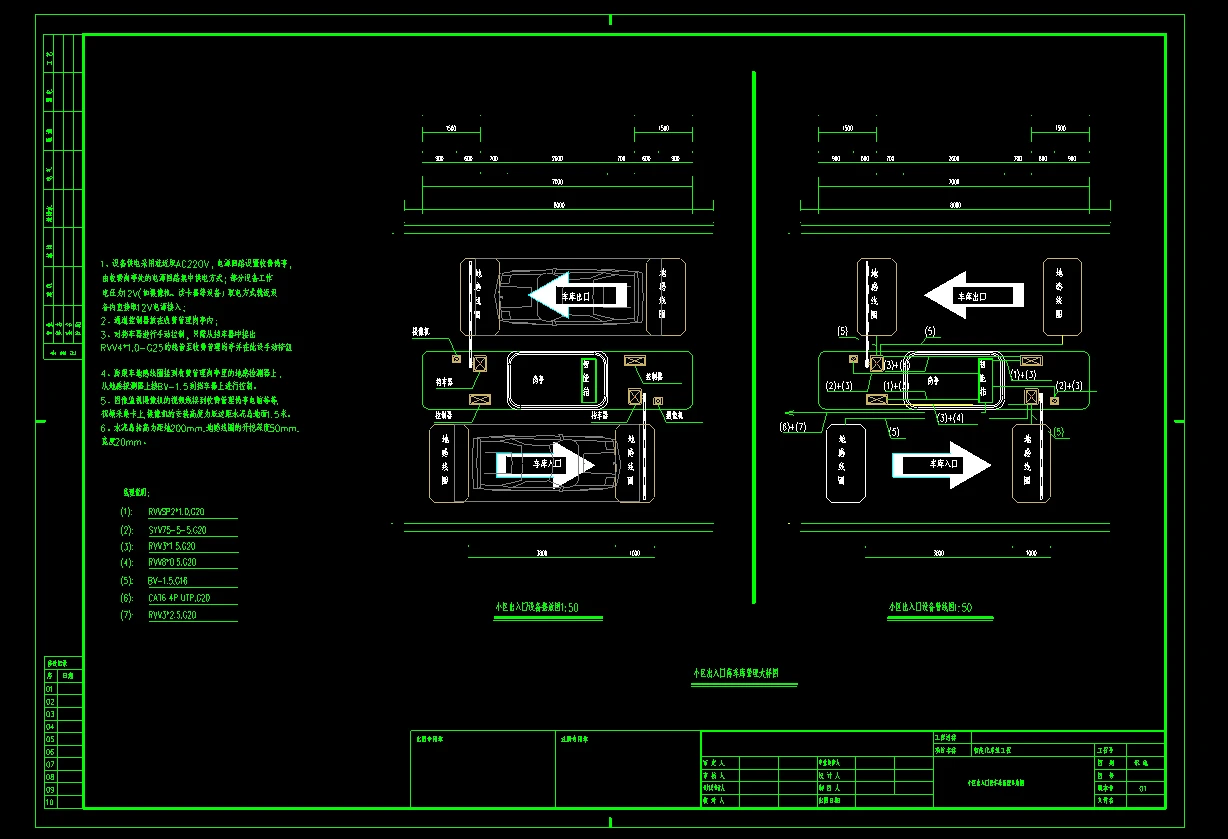

10、小区出入口停车库管理示意图
