宝马X6 E71全车控制模块安装位置图解

（点击小图看高清大图）

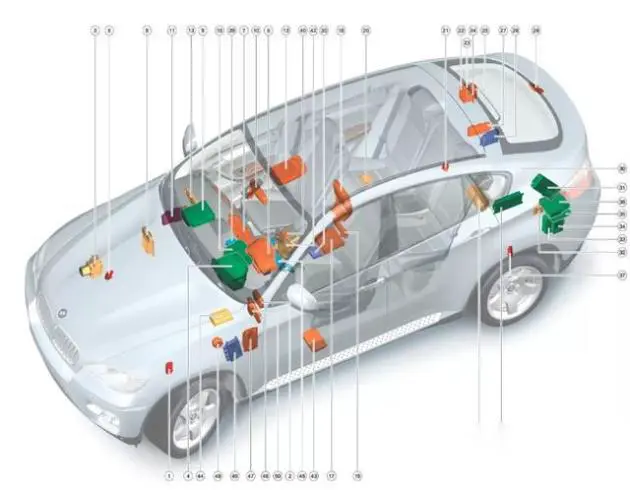

图示说明（上图）

1 EDC SVL 左前电子减振器控制系统卫星式控制单元；

2 VSW；

3 DSC 动态稳定控制系统；

4 平视显示屏 HUD；

5 EDC SVR 右前电子减振器控制系统卫星式控制单元；

6 组合仪表；

7 CID 中央信息显示屏；

8 DDE 数字式柴油机电子系统 /DME 数字式发动机电子系统；

9 DVD/CD 换碟机；

10 FLA 远光灯辅助系统；

11 JB 接线盒；

12 FZD 车顶功能中心；

13 ARS 动态驾驶系统；

15 CCC 车辆通信计算机 / CHAMP多媒体平台；

17 RSE 后座区娱乐系统；

18 FD 后座区显示屏；

19 FKA 后座区自动空调；

20 EKP 燃油泵；

21 EDC SHL 左后电子减振器控制系统卫星式控制单元；

22 CA 舒适登车系统；

23 AHM 挂车模块；

24 PDC 驻车距离监控系统；

25 VDM 垂直动态管理系统；

26 RFK 倒车摄像机；

27 HKL 行李箱盖举升装置；

28 QMVH 后桥横向力矩分配；

29 EMF 电动机械式驻车制动器；

30 ICM 集成式底盘管理系统；

31 DAB 数字音频广播 / IBOC 美规数字调谐器；

32 VGSG 分动器；

33 VM 视频模块；

34 KHM 耳机连接模块；

35 顶级高保真音响；

36 J-NAV/C-NAV/K-NAV/SDARS 导航系统；

37 EDC SHR 右后电子减振器控制系统卫星式控制单元；

38 TCU 远程通信系统控制单元 / SBX接口盒 / 高级 SBX

39 DSC 传感器；

40 CON 控制器；

42 GWS 选档开关；

43 SMFA 驾驶员座椅模块；

44 EGS 变速箱电子控制系统；

45 SZL 转向柱开关中心；

46 CAS 3 便捷登车及起动系统；

47 FRM 脚部空间模块；

48 SINE 带有倾斜报警传感器的报警器；

49 AL 主动转向系统；

50 RDC 轮胎压力监控系统；

（点击小图看高清大图）

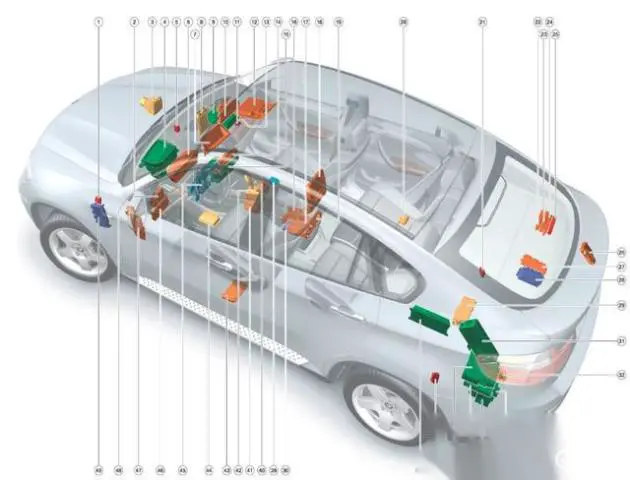

图示说明（上图）

1 EDC SVL 左前电子减振器控制系统卫星式控制单元；

2 VSW；

3 DSC 动态稳定控制系统；

4 平视显示屏 HUD；

5 EDC SVR 右前电子减振器控制系统卫星式控制单元；

6 组合仪表；

7 CID 中央信息显示屏；

8 DDE 数字式柴油机电子系统 /DME 数字式发动机电子系统；

9 DVD/CD 换碟机；

10 FLA 远光灯辅助系统；

11 JB 接线盒；

12 FZD 车顶功能中心；

13 ARS 动态驾驶系统；

14 IHKA 自动恒温空调；

15 CCC 车辆通信计算机 / CHAMP多媒体平台；

16 SMBF 前乘客座椅模块；

17 RSE 后座区娱乐系统；

18 FD 后座区显示屏；

19 FKA 后座区自动空调；

20 EKP 燃油泵；

21 EDC SHL左后电子减振器控制系统卫星式控制单元；

22 CA 舒适登车系统；

23 AHM 挂车模块；

24 PDC 驻车距离监控系统；

25 VDM 垂直动态管理系统；

26 RFK 倒车摄像机；

27 HKL 行李箱盖举升装置；

28 QMVH 后桥横向力矩分配；

29 EMF 电动机械式驻车制动器；

30 ICM 集成式底盘管理系统；

31 DAB 数字音频广播 / IBOC 美规数字调谐器；

32 VGSG 分动器；

33 VM 视频模块；

34 KHM 耳机连接模块；

35 顶级高保真音响；

36 J-NAV/C-NAV/K-NAV/SDARS 导航系统；

37 EDC SHR 右后电子减振器控制系统卫星式控制单元；

38 TCU 远程通信系统控制单元 / SBX接口盒 / 高级 SBX；

39 DSC 传感器；

40 CON 控制器；

41 ACSM 碰撞和安全模块；

42 GWS 选档开关；

43 SMFA 驾驶员座椅模块；

44 EGS 变速箱电子控制系统；

45 SZL 转向柱开关中心；

46 CAS 3 便捷登车及起动系统；

47 FRM 脚部空间模块；

48 SINE 带有倾斜报警传感器的报警器；

49 AL 主动转向系统
