自行安装行车记录仪（二）！后摄像头走线安装到位

之前买的行车记录仪送了后摄像头，一直相装没时间，周日休息装了一下午，装这个要一下午时间？（ps：那是在下雨，下大了就回车里躲躲，下小了再出来继续安装），还好一切顺利安装完成。走线也是在论坛里学习的，感谢之家各位车友无私的分享，接线也是之前参考了几位前辈们的意见。所以安装时已心里有数，要不是下雨，估计1小时就完成。

---------------走线步骤如下---------------

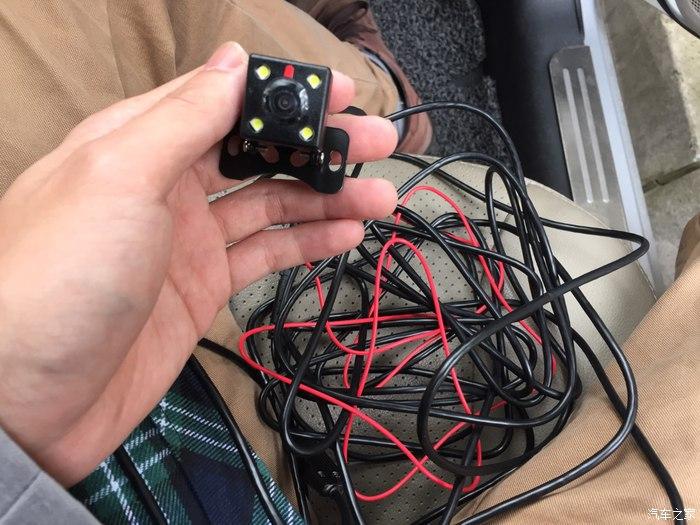

先瞄一眼这个小家伙，还带4颗补光灯，赞！

先瞄一眼这个小家伙，还带4颗补光灯，赞！

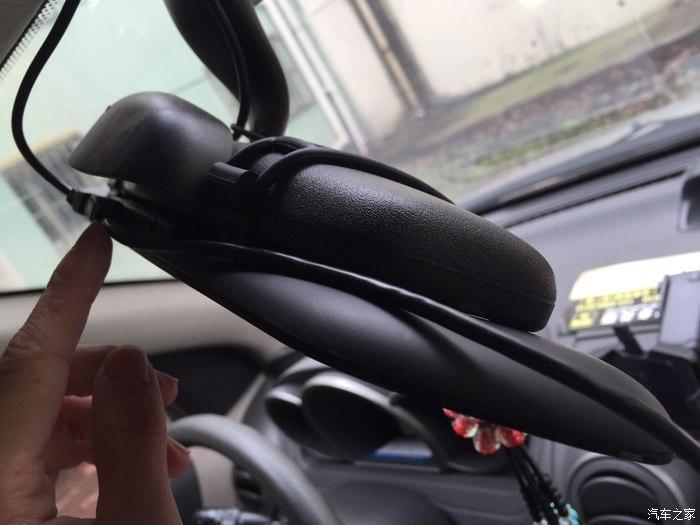

把插头先插在记录仪上，免得之后忘了，最近忘事大

把插头先插在记录仪上，免得之后忘了，最近忘事大

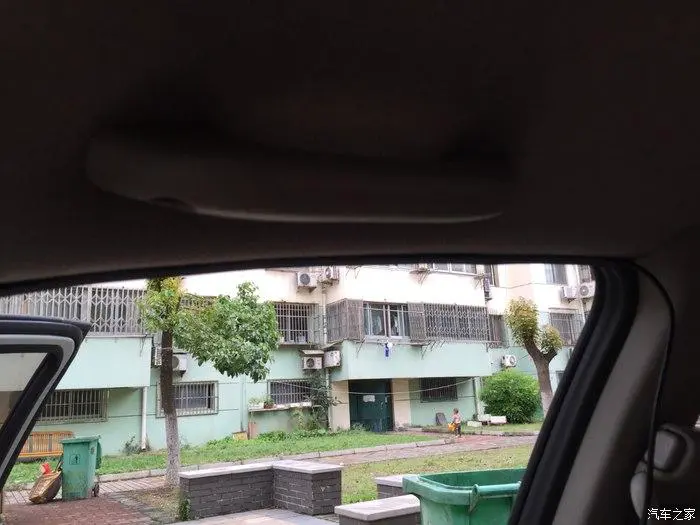

沿着前挡玻璃顶棚走线开始、

沿着前挡玻璃顶棚走线开始、

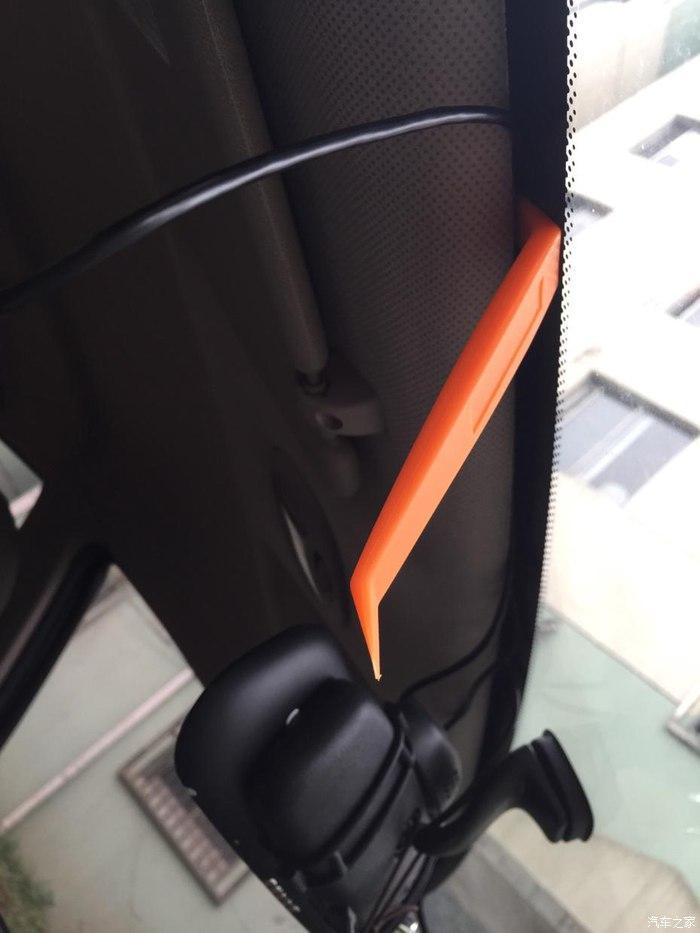

到A柱，用小撬棒把线赛进去（小撬棒真心好用，不贵）

到A柱，用小撬棒把线赛进去（小撬棒真心好用，不贵）

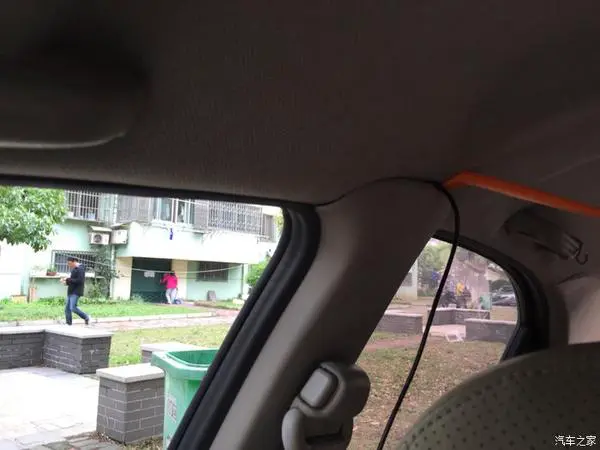

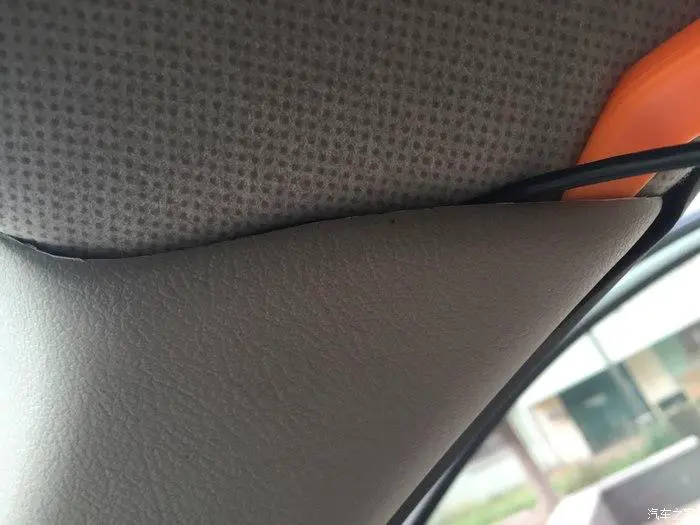

继续走副驾驶顶棚，把线塞进车门处的黑色密封胶内，完美隐藏

继续走副驾驶顶棚，把线塞进车门处的黑色密封胶内，完美隐藏

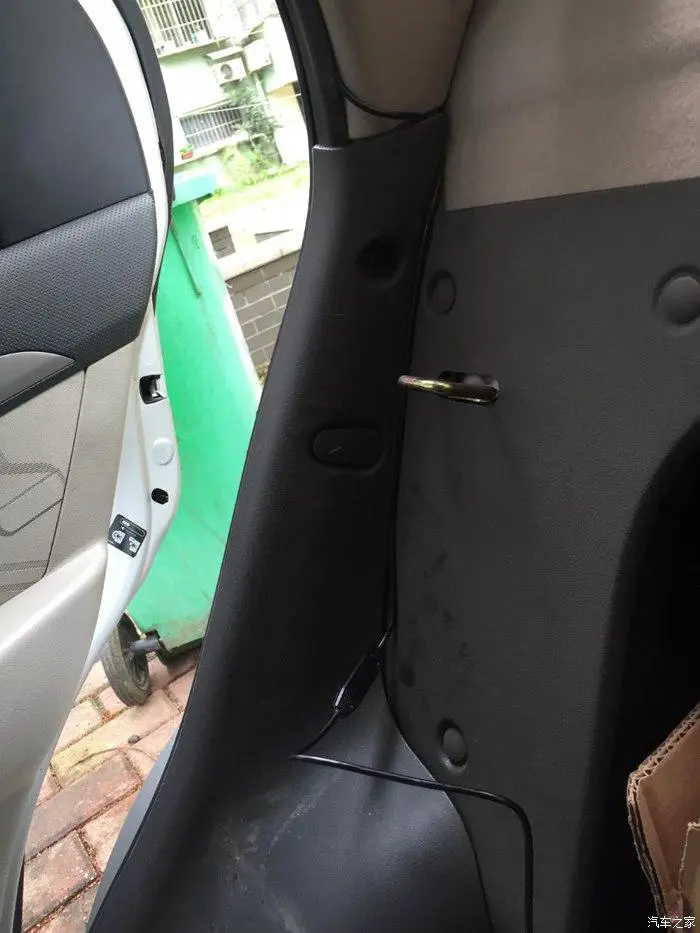

过B柱，继续塞进去，不要犹豫。

过B柱，继续塞进去，不要犹豫。

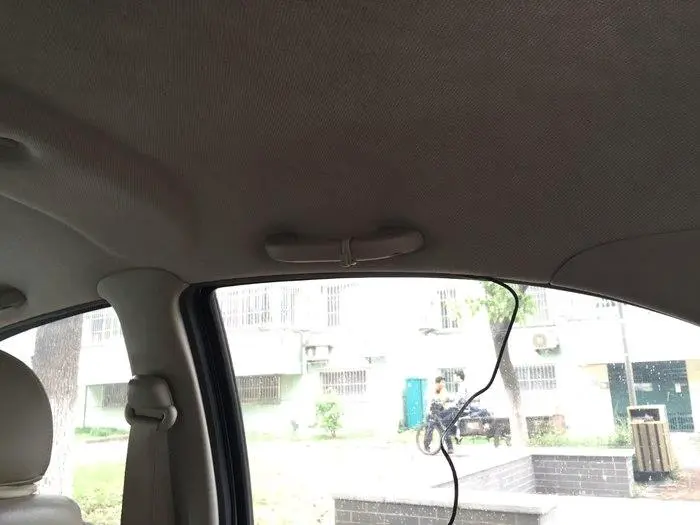

到后排顶棚，继续把线塞进车门处的黑色密封胶内，完美隐藏

到后排顶棚，继续把线塞进车门处的黑色密封胶内，完美隐藏

先走到后排座椅处

先走到后排座椅处

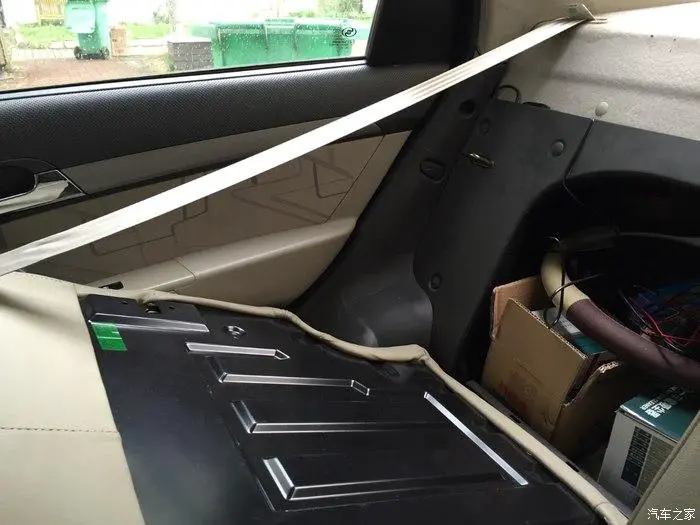

把座椅向前打开方便之后的操作

把座椅向前打开方便之后的操作

有的网友这里是拆掉卡子，把线从里面过去，我没拆，直接外面走进去

有的网友这里是拆掉卡子，把线从里面过去，我没拆，直接外面走进去

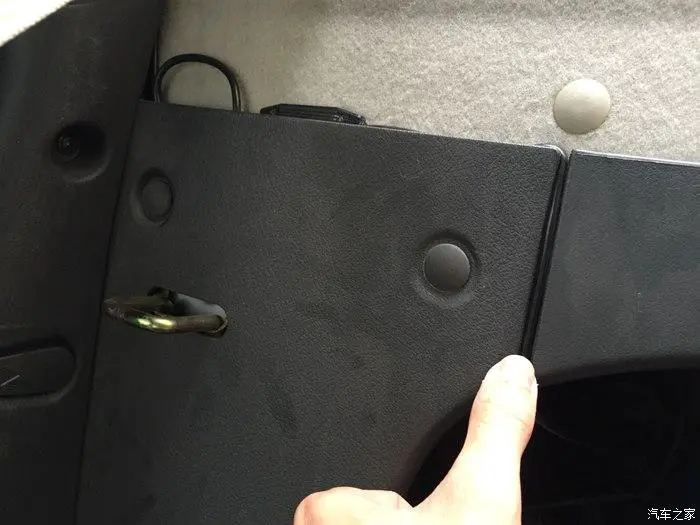

打算把线从这走进去

打算把线从这走进去

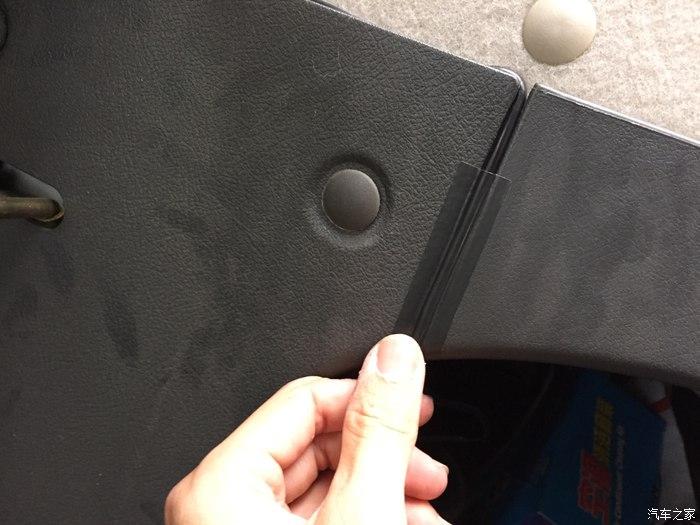

为固定，用黑色胶布固定下，完美

为固定，用黑色胶布固定下，完美

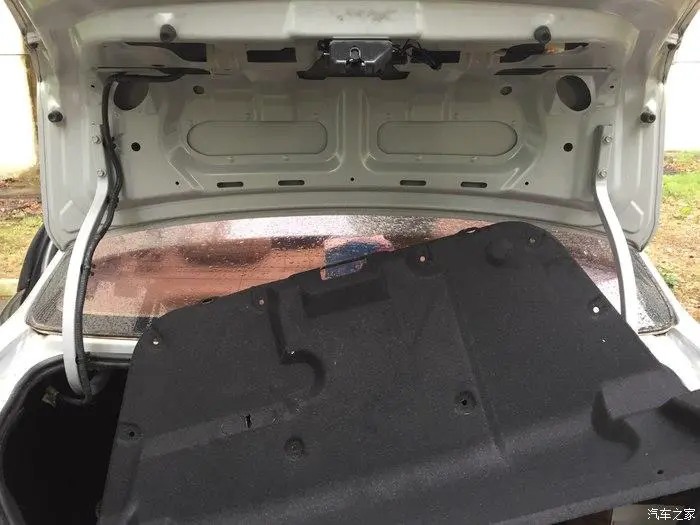

走线暂时完毕，接下来就是拆后备箱内衬板、

走线暂时完毕，接下来就是拆后备箱内衬板、

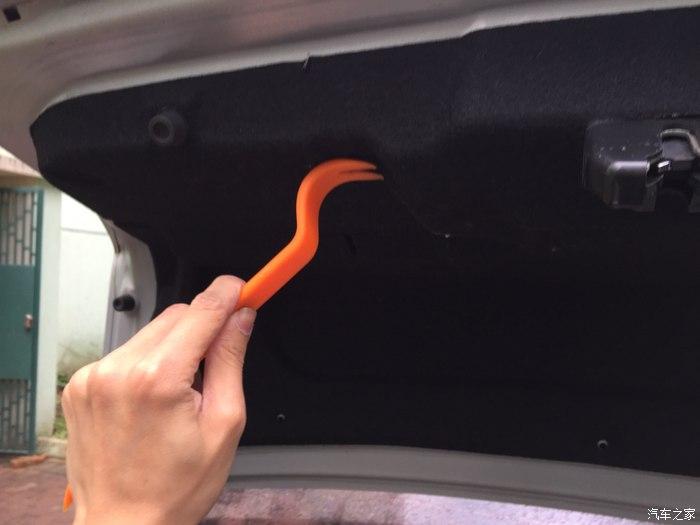

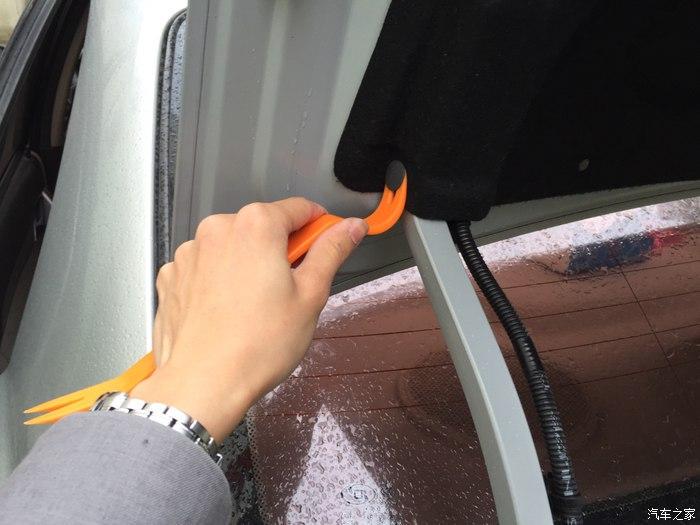

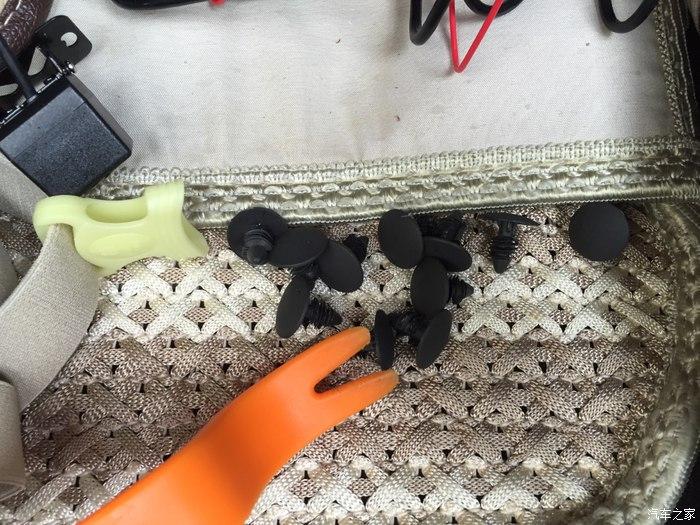

用小撬棒很好拆，一拆一个掉、

用小撬棒很好拆，一拆一个掉、

1.2.3.4.5....好多个，没工具手都酸了。

1.2.3.4.5....好多个，没工具手都酸了。

庐山真面目、哟西！

庐山真面目、哟西！

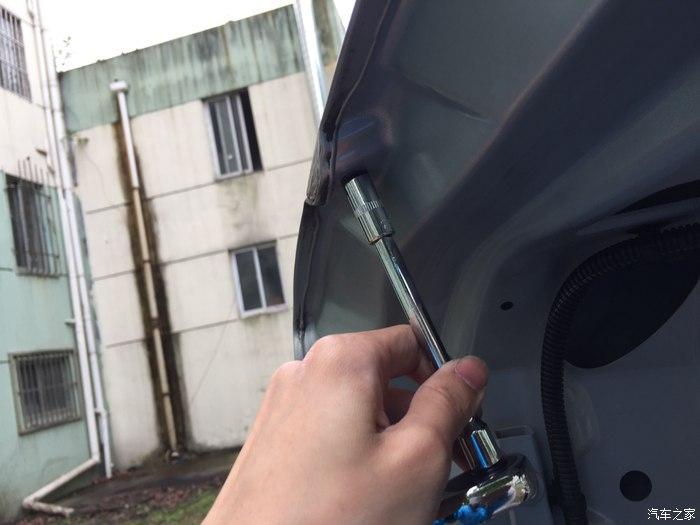

接着用8号套筒拆下后备箱上装饰条（PS：就是有姨妈巾logo的那块）

接着用8号套筒拆下后备箱上装饰条（PS：就是有姨妈巾logo的那块）

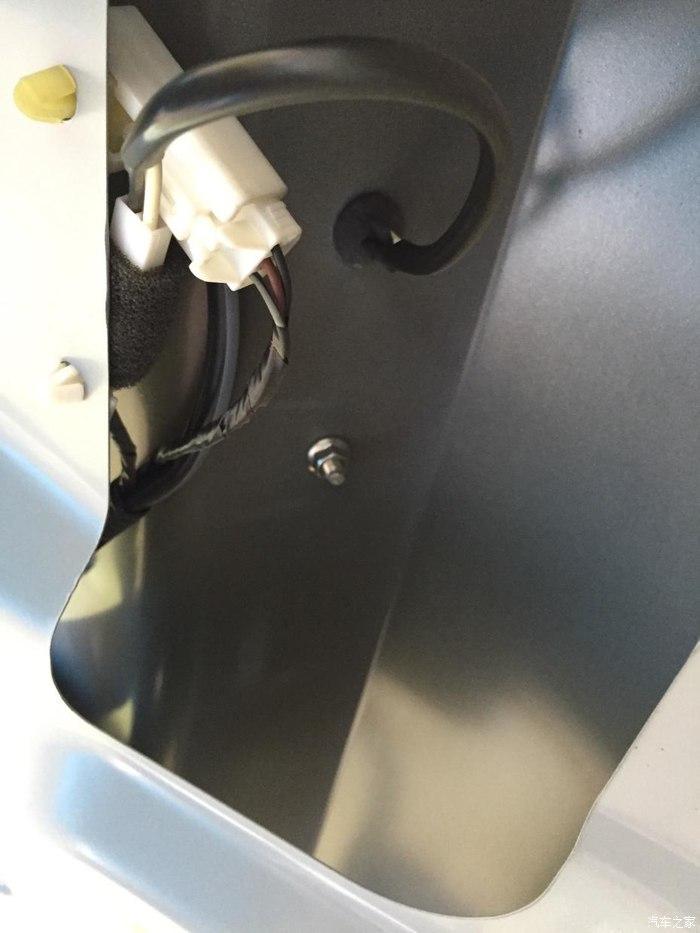

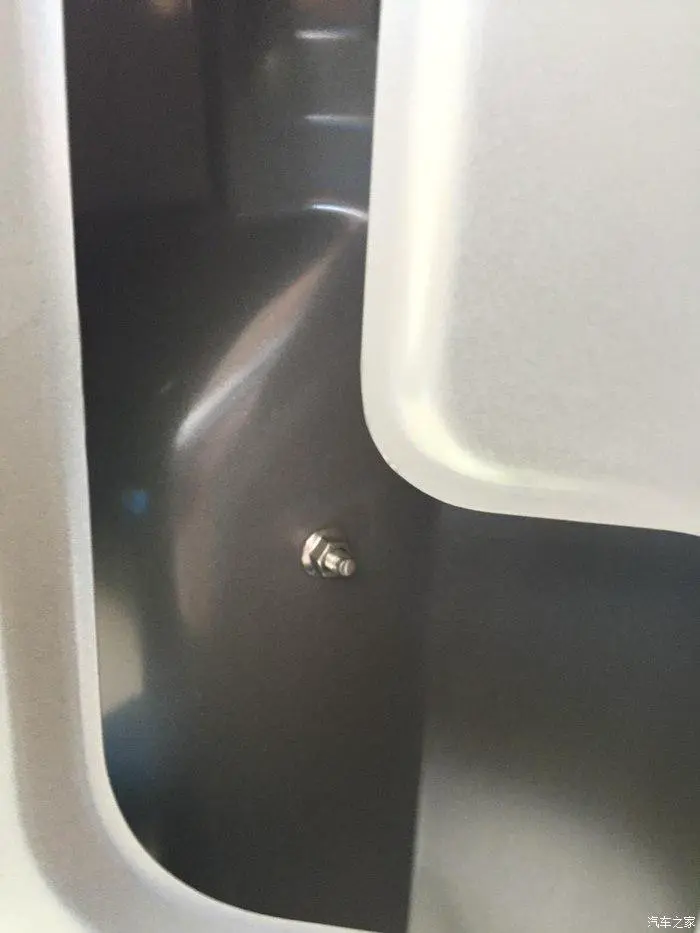

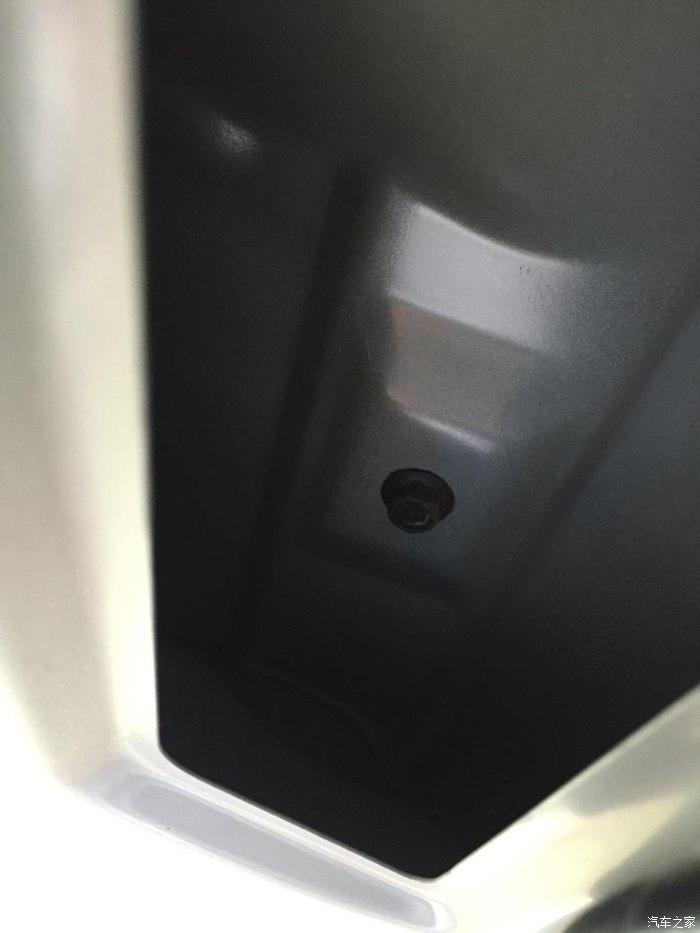

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

这里用8号套筒拆下

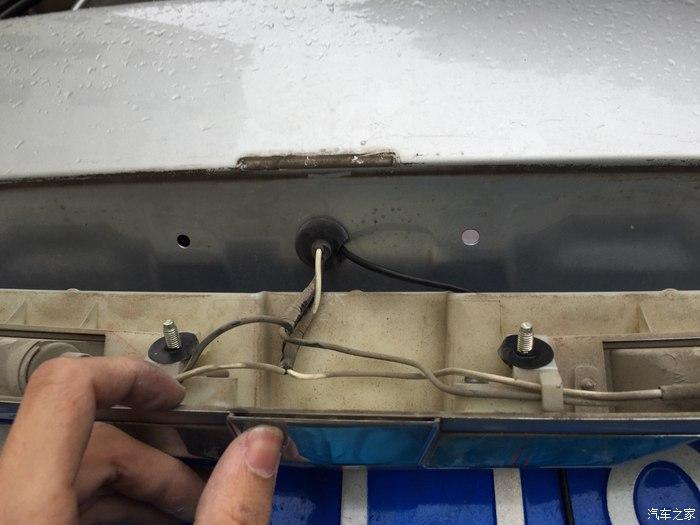

装饰条拿下、

装饰条拿下、

---------------接线如下---------------

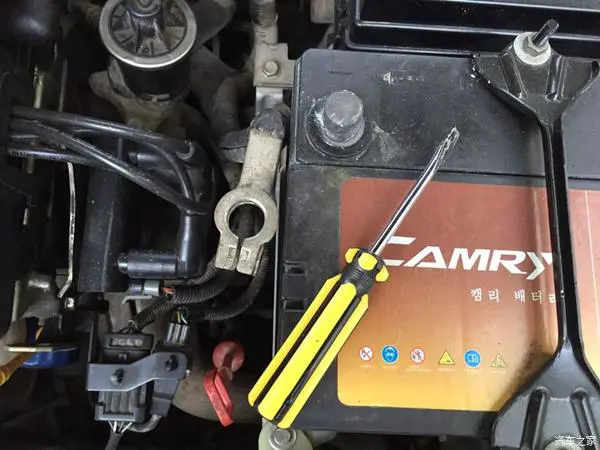

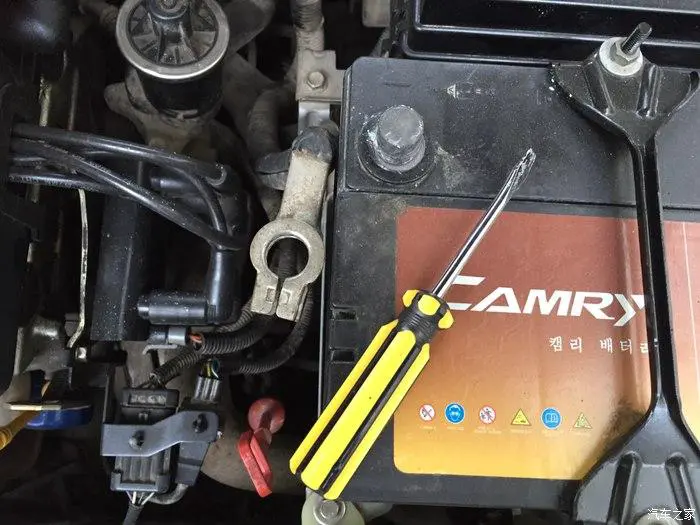

拆了电瓶负极、安全第一，这样就信心满满了。

拆了电瓶负极、安全第一，这样就信心满满了。

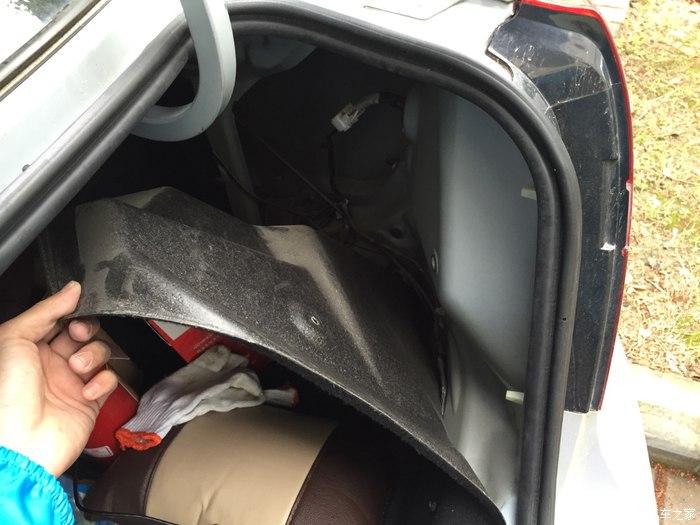

拆掉后备箱内衬板、用小撬棒轻松搞定，有颗螺丝的、

拆掉后备箱内衬板、用小撬棒轻松搞定，有颗螺丝的、

看到后尾灯的线束，这里我发现原车装倒车雷达时的接线

看到后尾灯的线束，这里我发现原车装倒车雷达时的接线

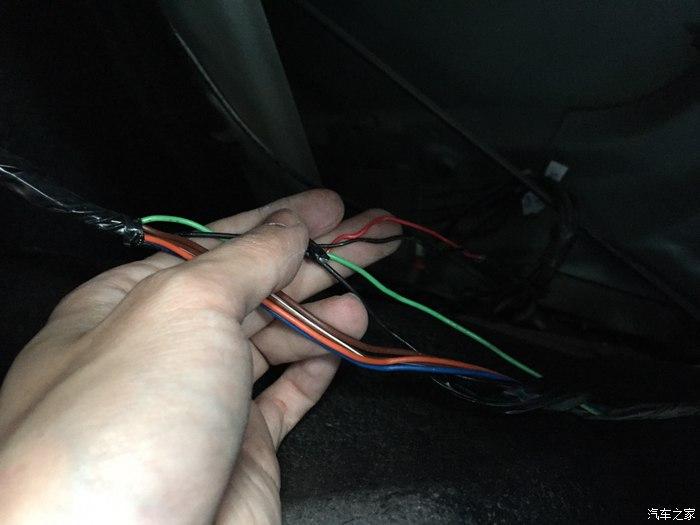

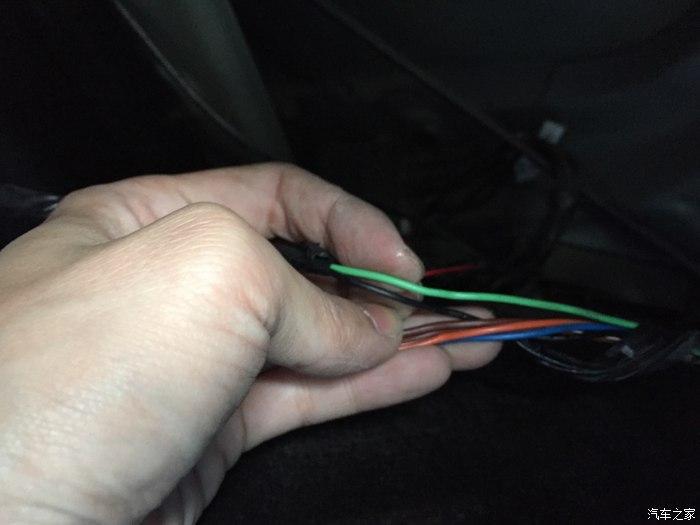

于是顺藤摸瓜、发现原车的倒车雷达是接的这两根线：一黑一绿

于是顺藤摸瓜、发现原车的倒车雷达是接的这两根线：一黑一绿

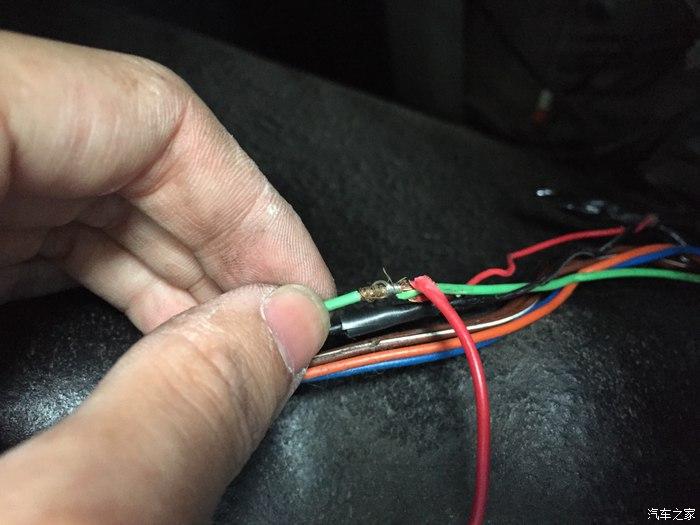

于是乎我也没试验，就把后摄像头红线和绿线对接。我琢磨着这根绿线应该就是正极了。

于是乎我也没试验，就把后摄像头红线和绿线对接。我琢磨着这根绿线应该就是正极了。

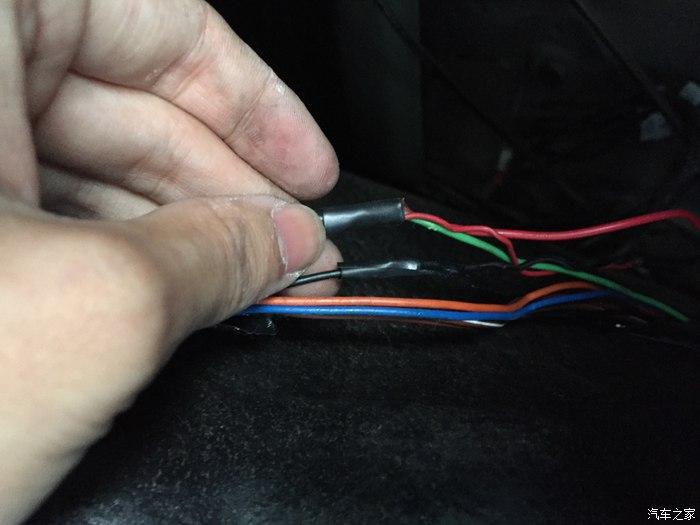

接好后用绝缘胶布包裹好、

接好后用绝缘胶布包裹好、

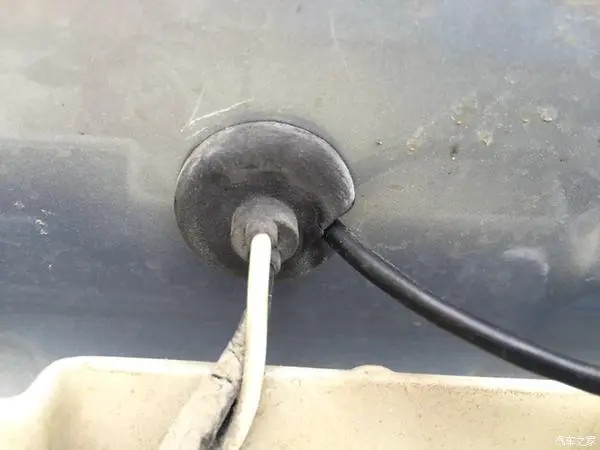

这里开了小缺口，方便后摄像头线进去、

这里开了小缺口，方便后摄像头线进去、

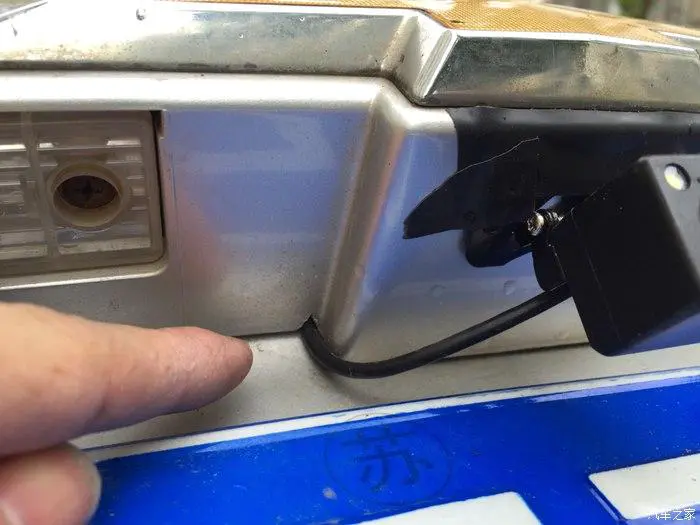

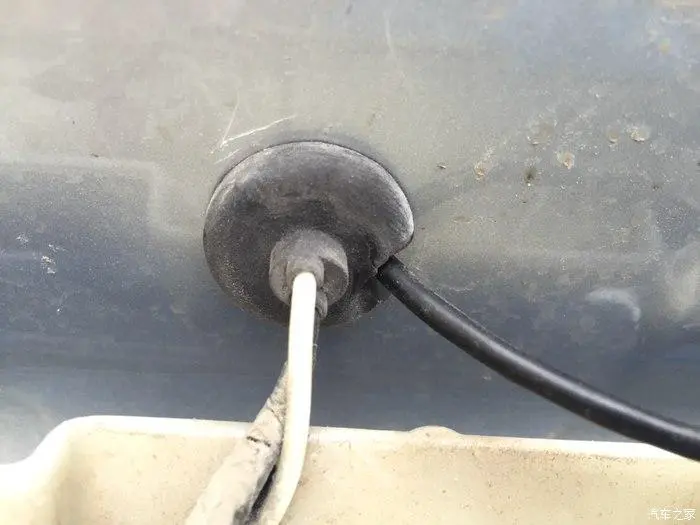

这里也开了小缺口，方便后摄像头线进去、因为没有电钻。PS：后摄像头暂时用胶布粘的因为想看效果，之后用3M胶死死固定了

这里也开了小缺口，方便后摄像头线进去、因为没有电钻。PS：后摄像头暂时用胶布粘的因为想看效果，之后用3M胶死死固定了

---------------效果如下---------------

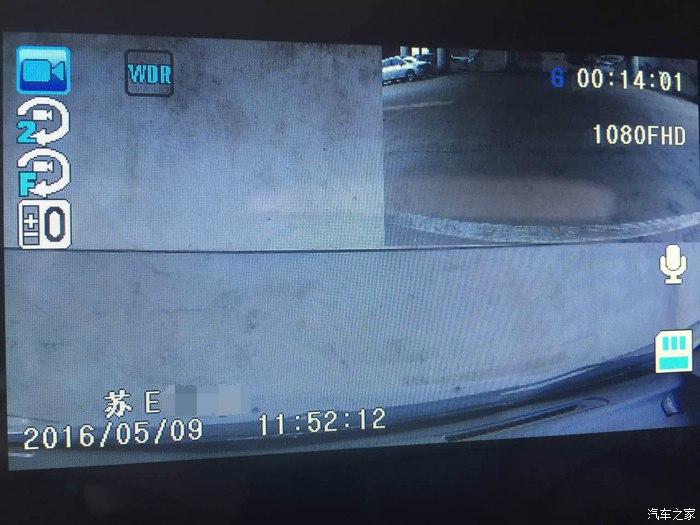

记录仪显示效果：此乃画中画、行进时也能略微观察后方动静、

记录仪显示效果：此乃画中画、行进时也能略微观察后方动静、

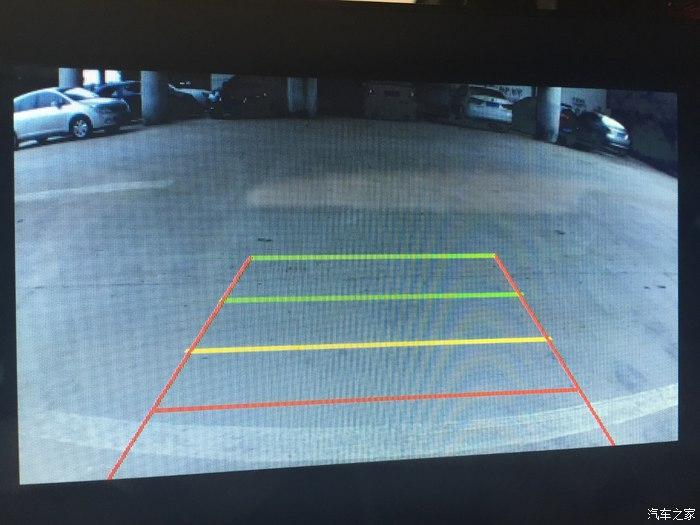

倒车时记录仪无缝转到后方画面，赞一个、清晰度杠杠滴

倒车时记录仪无缝转到后方画面，赞一个、清晰度杠杠滴

至此，行车记录仪已自己安装完毕了，帖子供大家交流学习，写得有遗漏欢迎大家补充、
