整理弱电设备安装大样图，值得收藏学习！
来源：安防百科 /
时间: 2024-04-29
前言

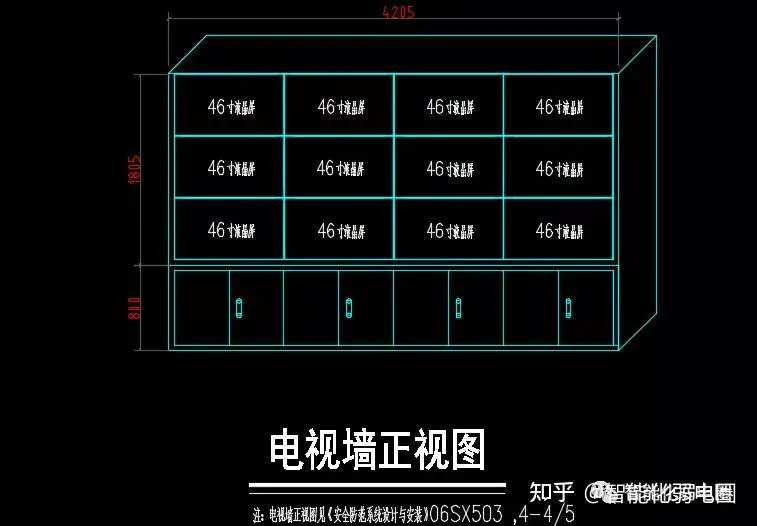

一套完整的智能化弱电图纸包括封面、目录、平面图、设计说明、系统图以及大样图。大样图在正规的弱电设计图纸中都能见到。弱电设备大样图可以作为我们的施工图的一部分，也可以作为技术交底的一部分，所以说非常重要。大家可以看一下下面的CAD图片，如果你是这个行业的从业人员，那么你肯定需要。
正文

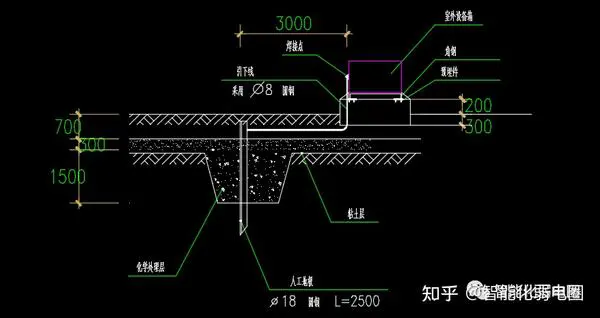

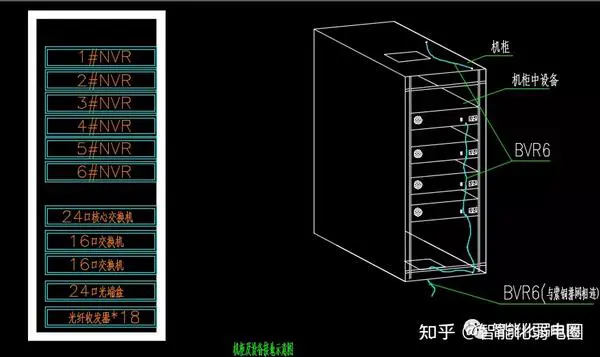

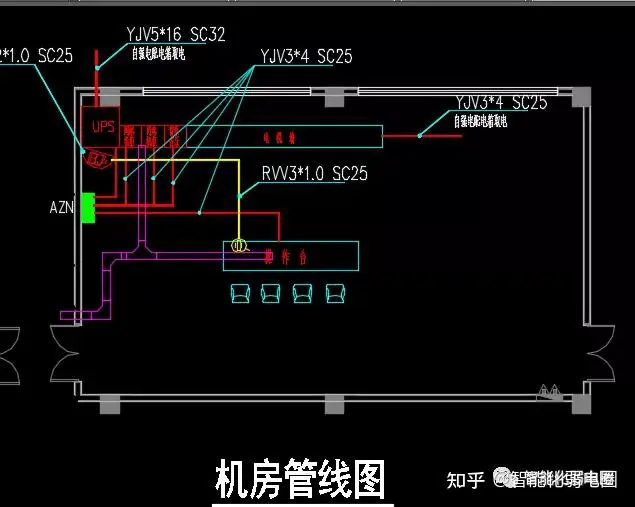

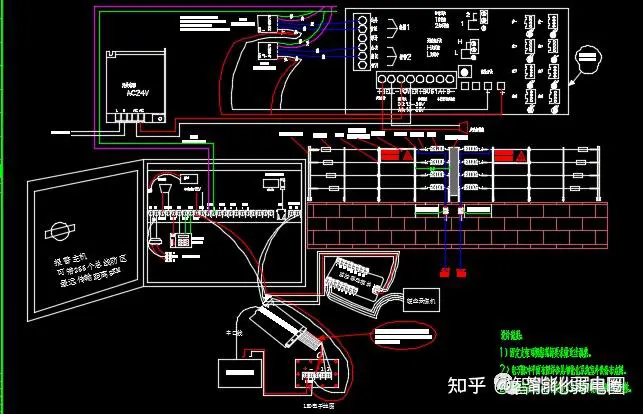

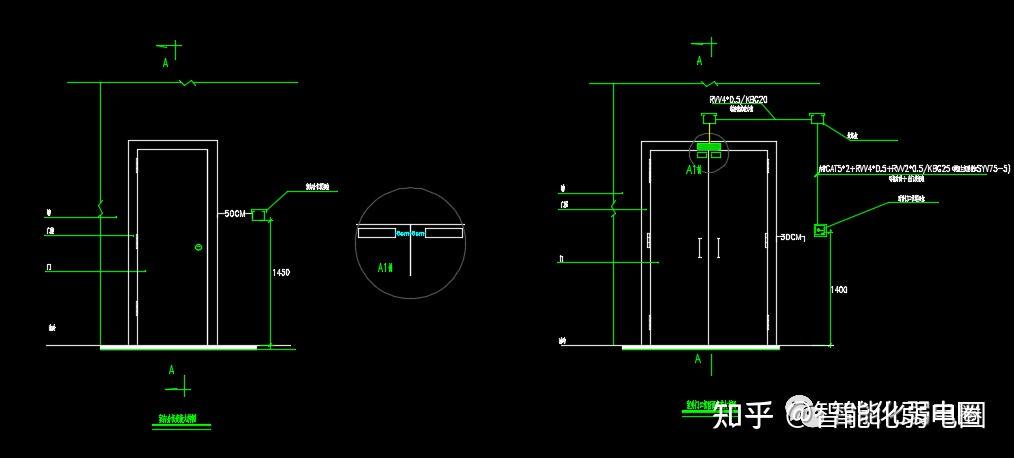

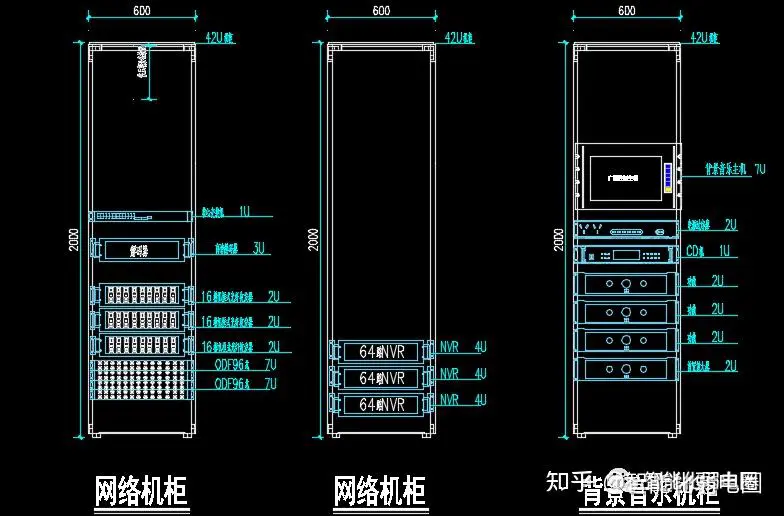

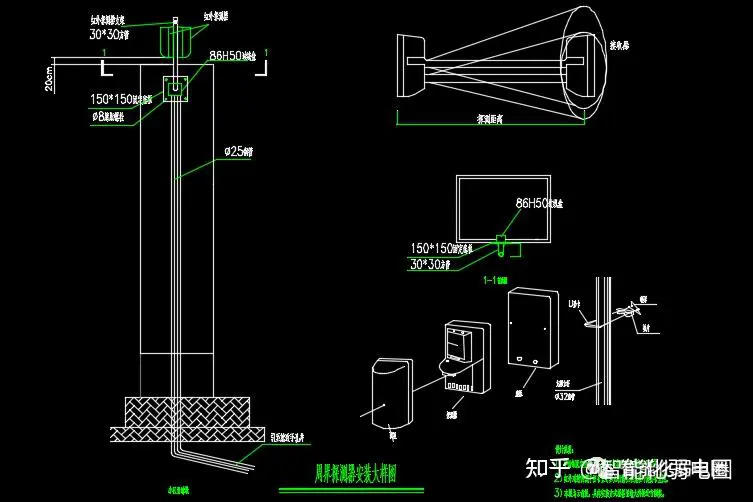

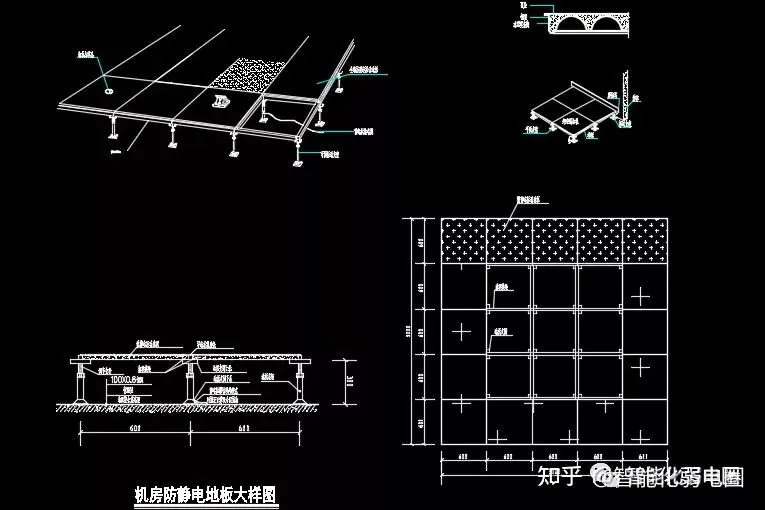

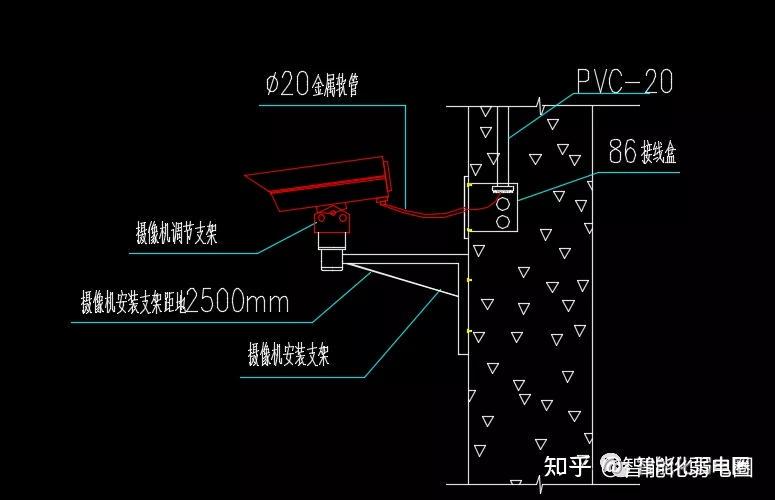

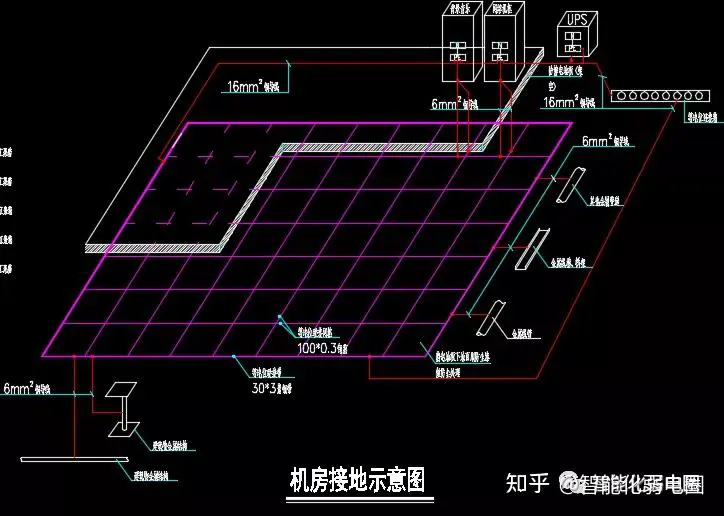

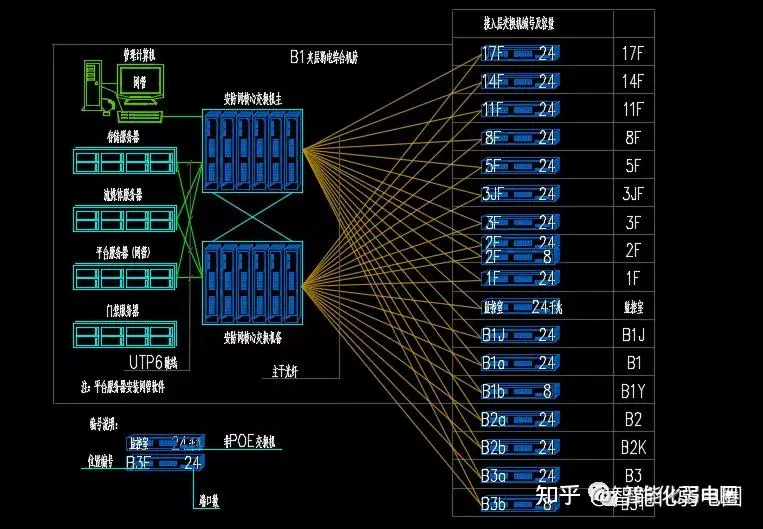

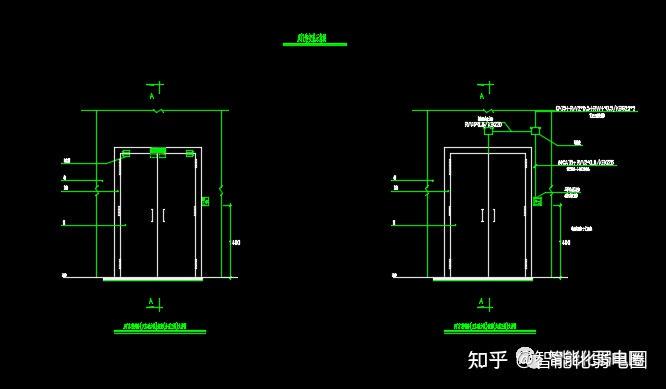

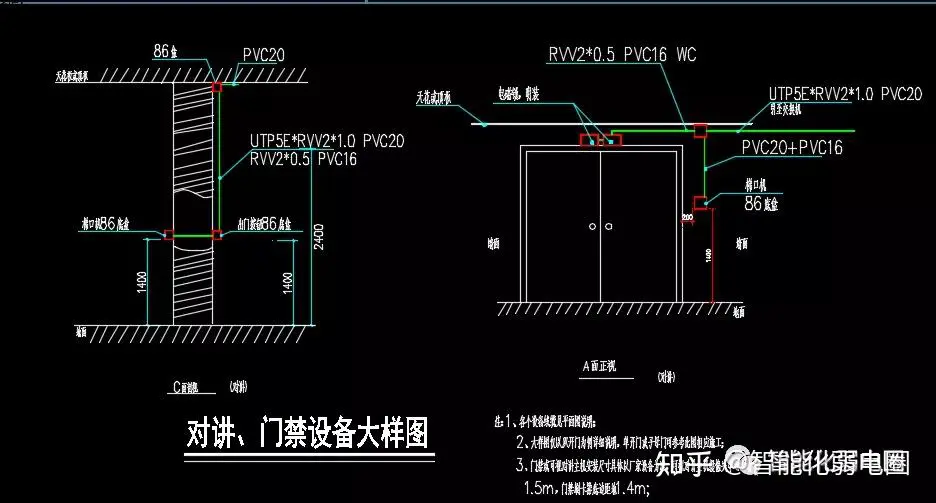

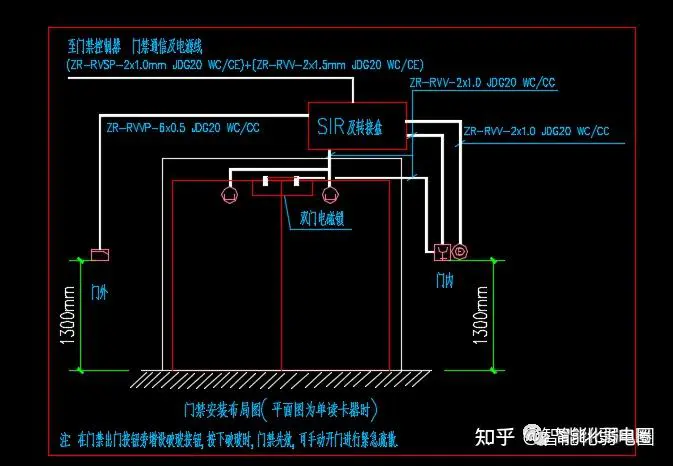

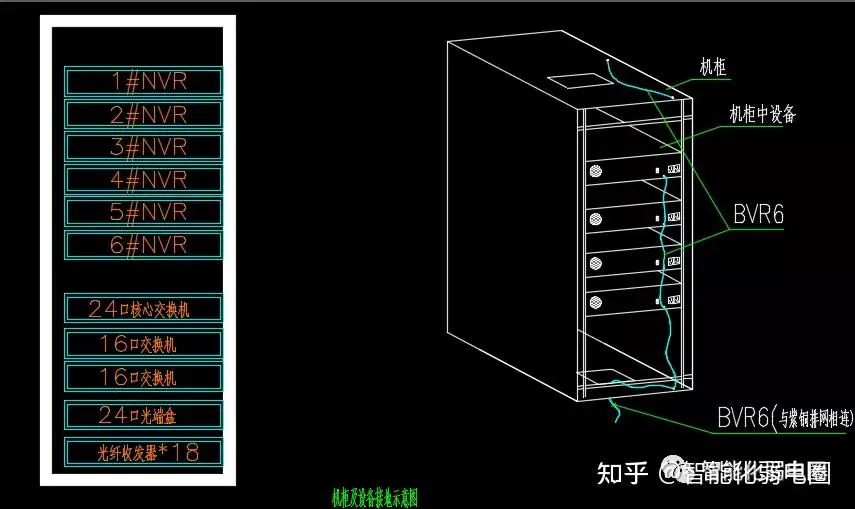

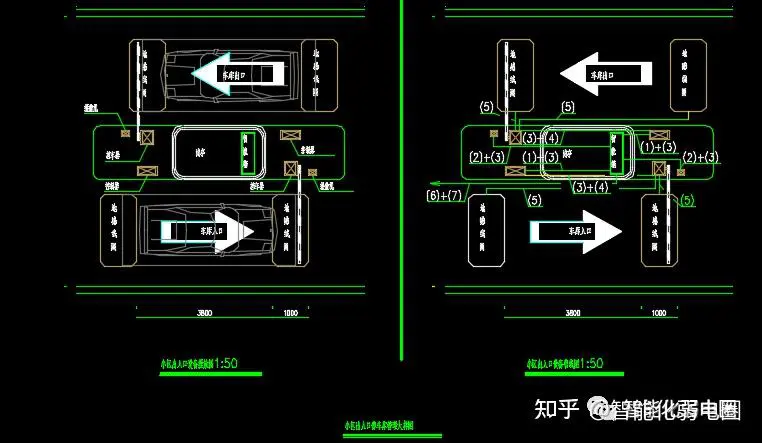

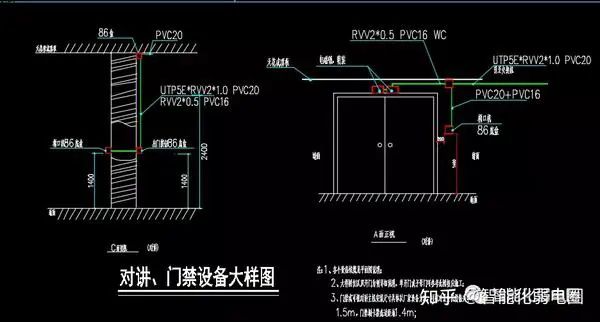

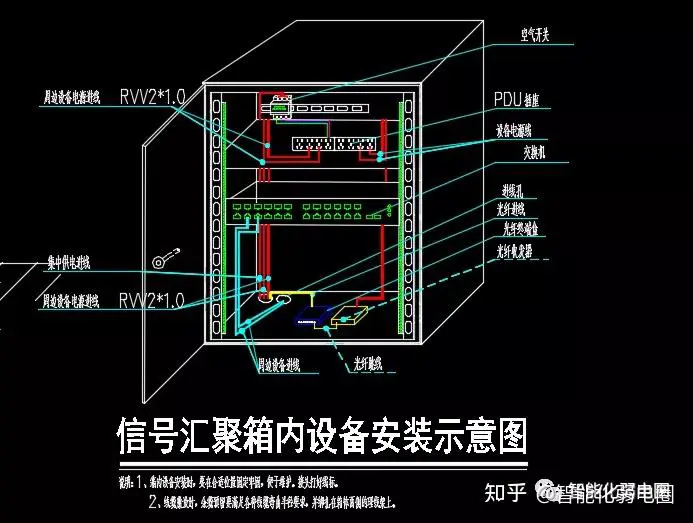

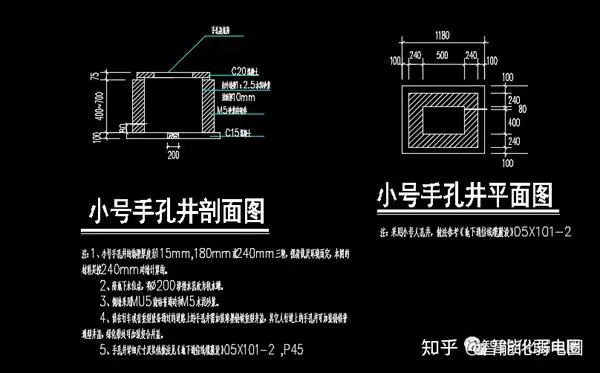

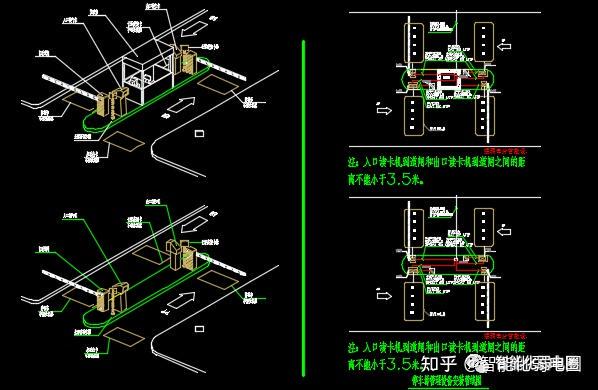

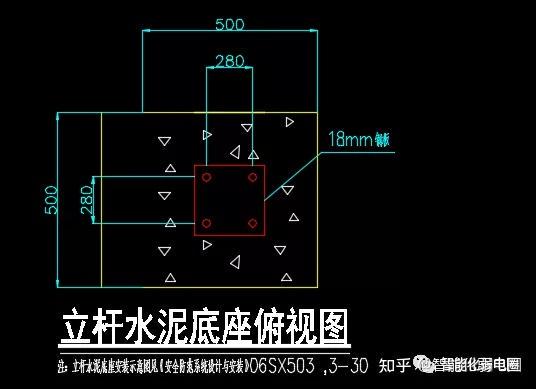

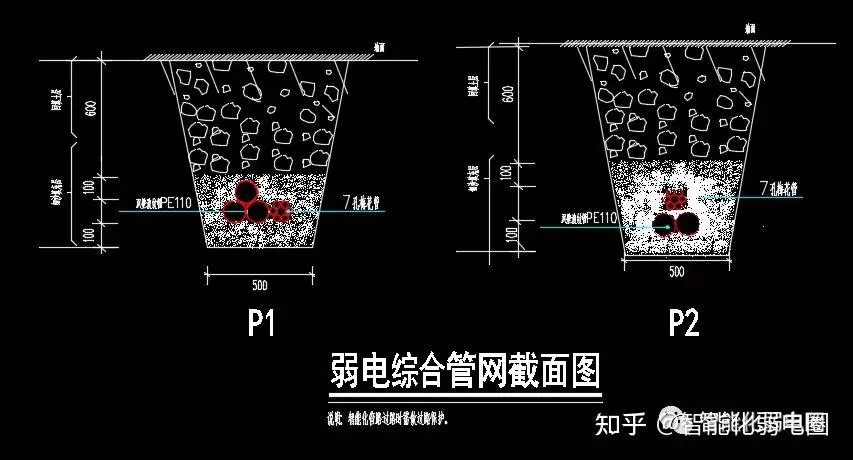

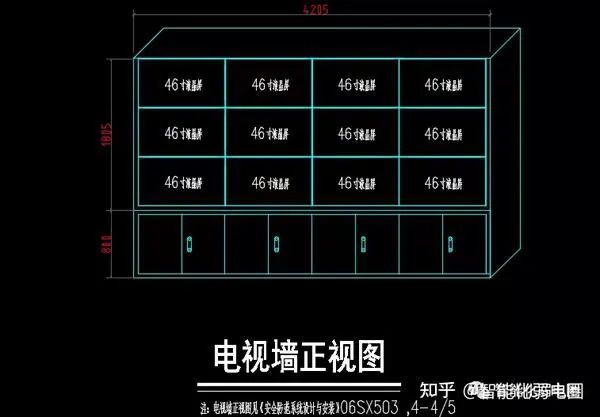

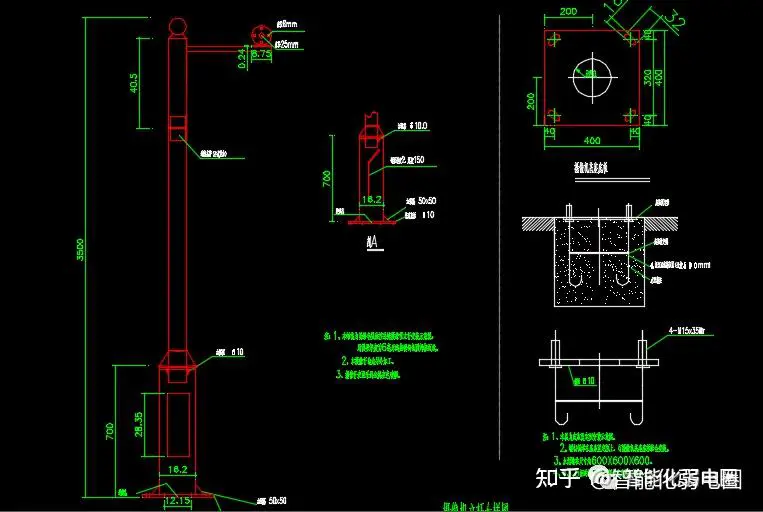

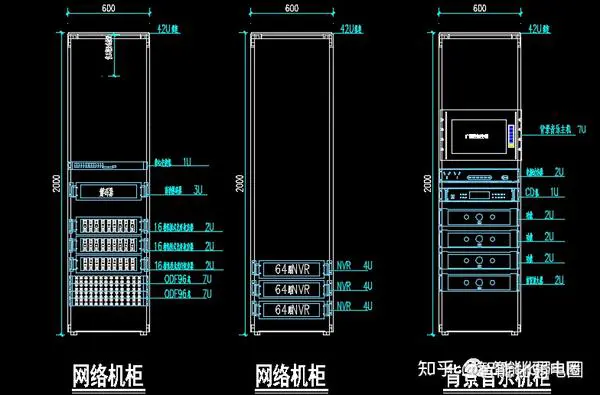

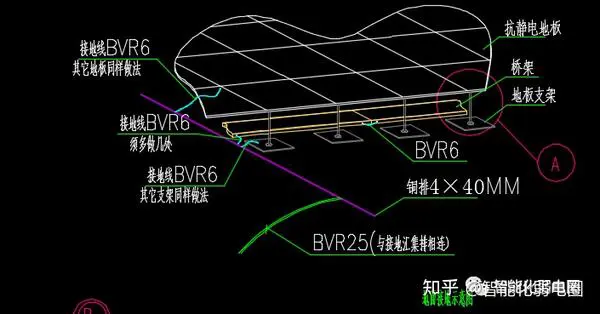

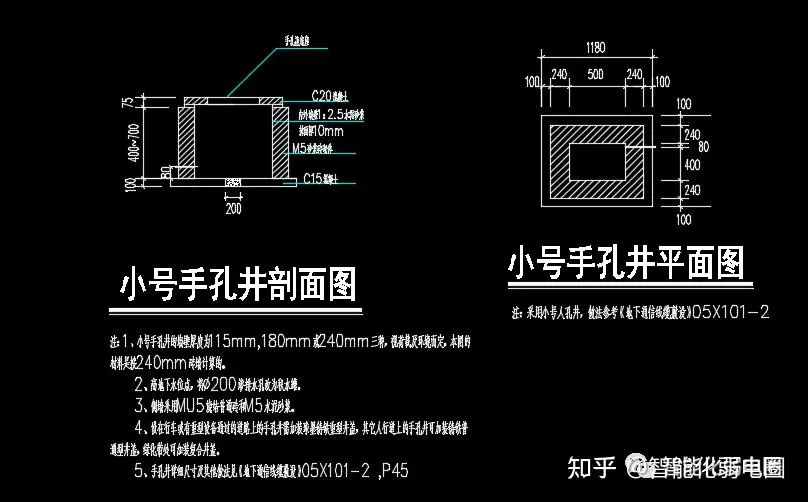

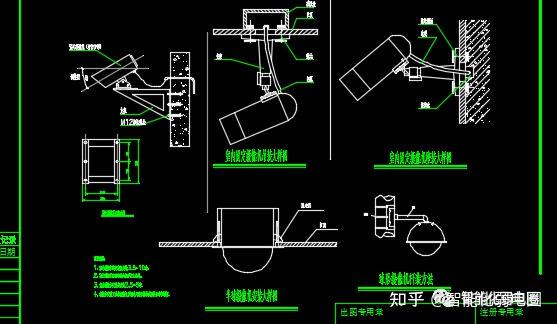

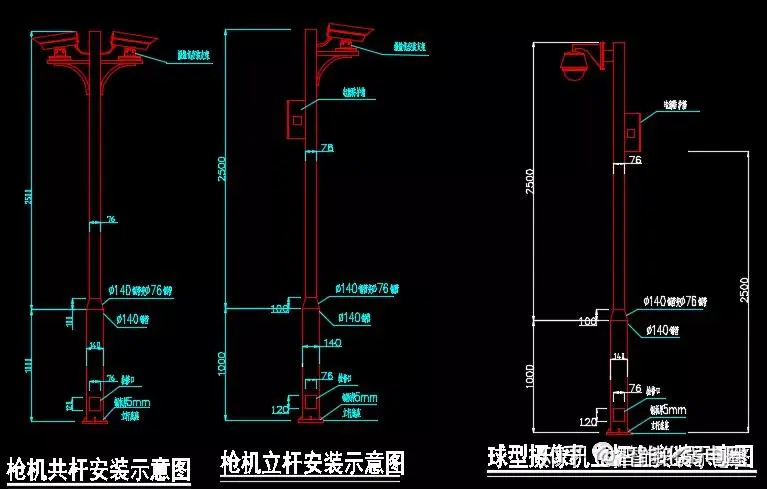

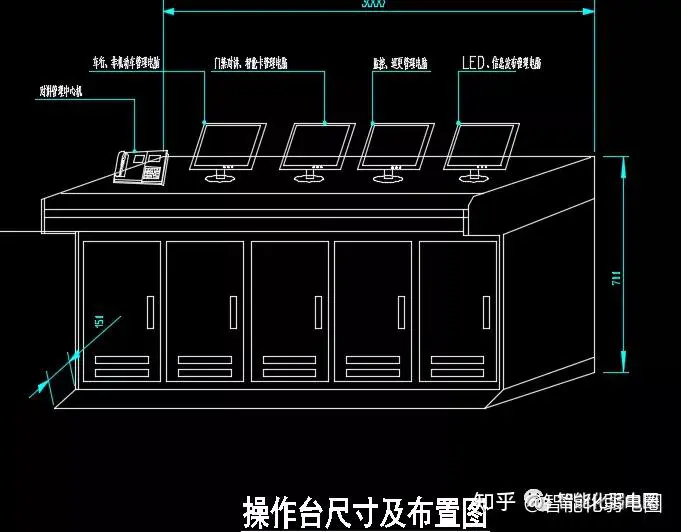

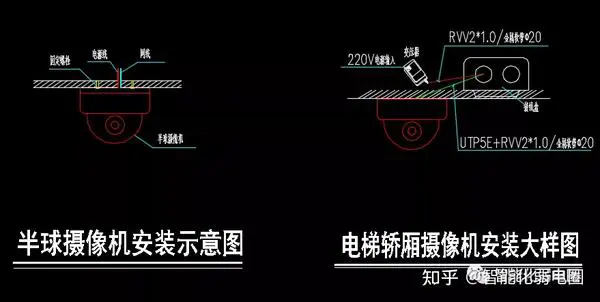

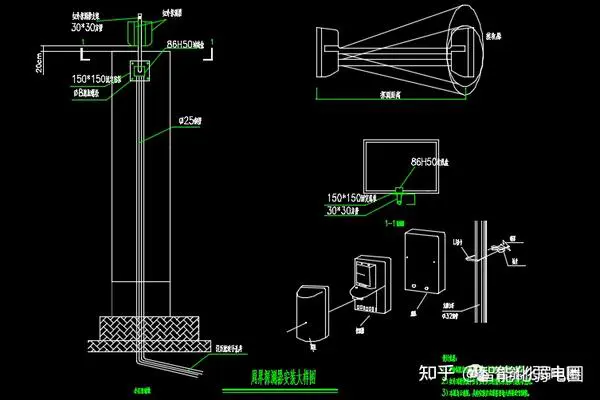

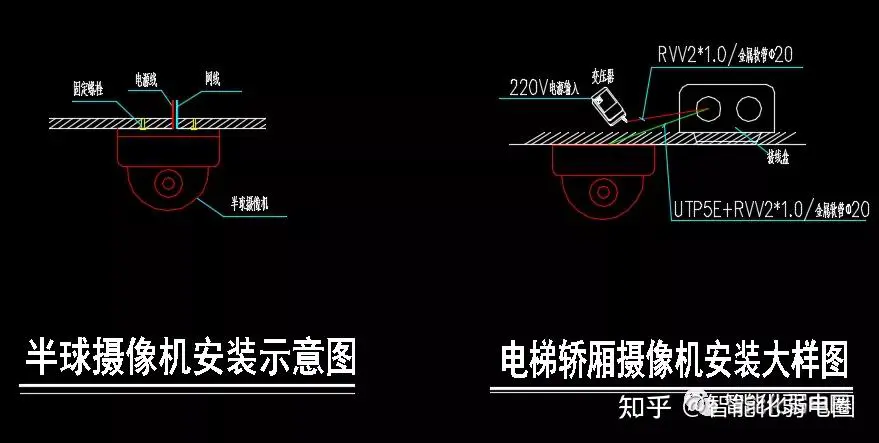

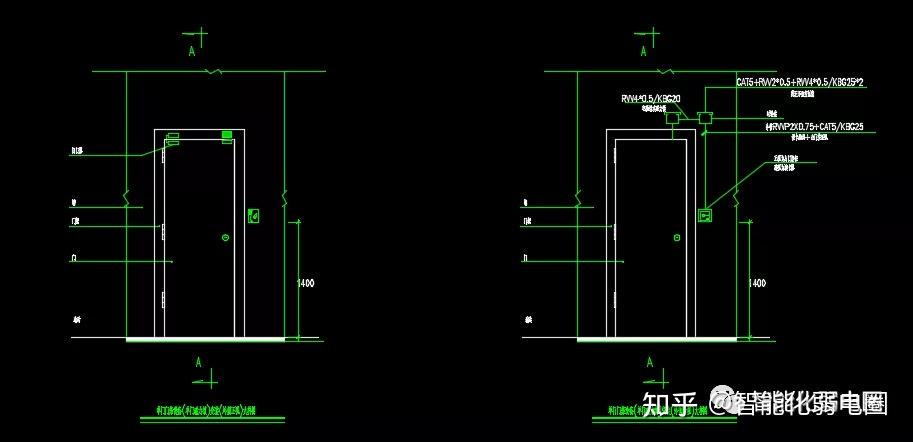

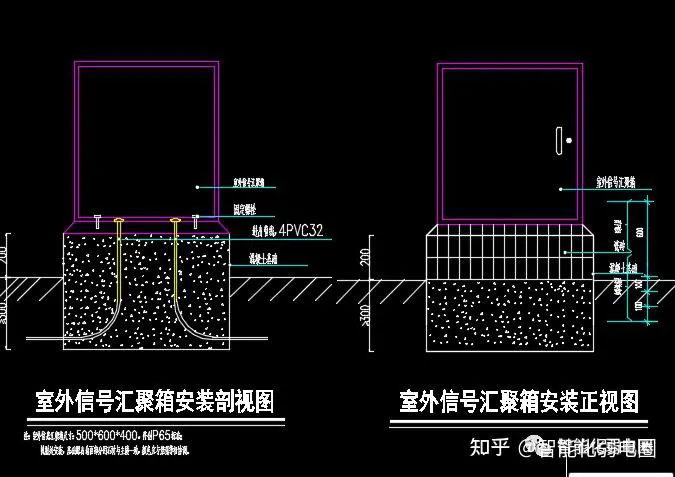

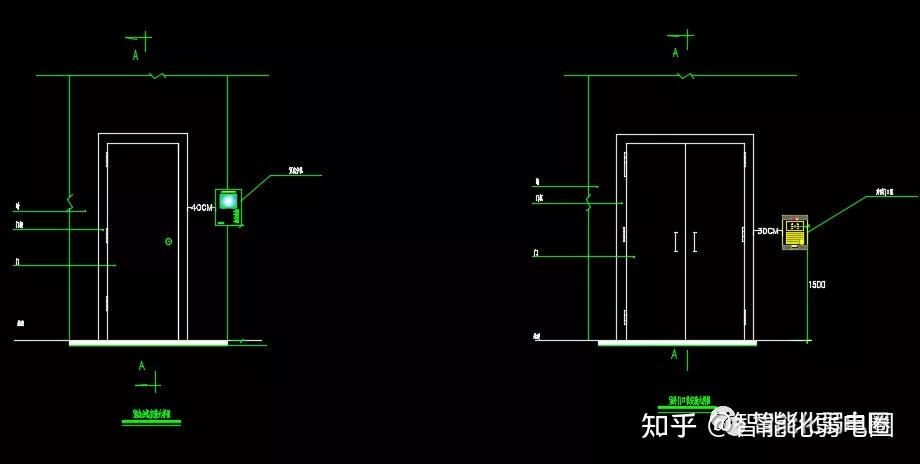

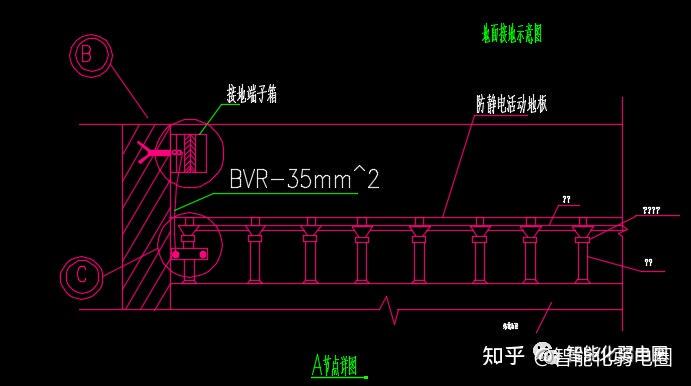

智能化弱电系统大样图可以帮助施工人员快速完成设备安装，常见安装大样图有视频监控、门禁、机房工程、停车场管理、电子巡更、弱电柜、机柜、桥架等。下面分享一套常用的弱电设备安装设计大样图。
