修改门禁和电梯卡实例之ACR122U的控制指令和参数

社区的门禁兼电梯卡50元一张，我们一家3口人就150元，过阵子家里老爷子来我这里的话再给他搞一张就得花200元了，太贵了吧！想起来柜子里有一个吃灰很久的ACR122U读卡器，遂祭出来分析了一下电梯卡。

还以为是啥高科技CPU卡呢，原来不是，就是一张标准的MIFARE卡。全卡共有16个扇区，每扇区4个块，每块16个字节。每个扇区都有两个密码，全卡共有32个密码。想访问哪个扇区，就必须使用与其对应的密码。

加黑这句话是道听途说，不知道真假：这种卡加密使用的是Crypto1算法。但是这种加密方式早在2008年就被亨里克和卡尔斯滕哥俩联手攻破了。这哥俩一个是德国计算机科研人员，一个是美国弗吉尼亚大学计算机专业在读博士。我们可以直接使用他们哥俩在第24届黑客大会上公布的资料来破解M1卡。

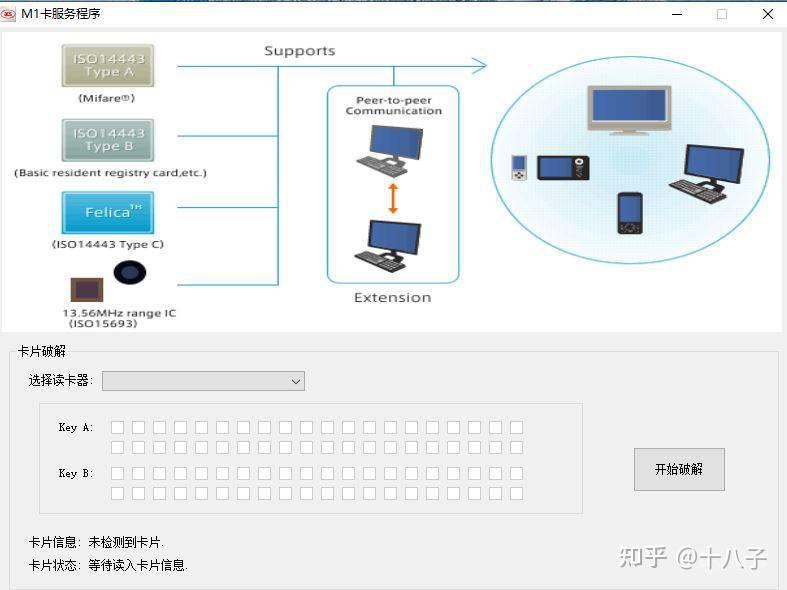

找到一个别人写的破解程序，据说原理就是上面那段我道听途说的消息。然而这个破解程序很好用，点了“开始破解”按钮之后几十秒，滴的一声，电梯卡所有扇区的数据全都Dump出来了。这个程序长这个样子：

又找了一个别人的写卡程序，导入刚才破解得到的二进制文件，放上一张从某宝1.2元买来的空白卡扣，写入。

试了试电梯、门禁，多次测试，全都成功，看来这张电梯卡连滚动码都不是，数据终身不变。

复制成功，接下来就想分析分析数据。

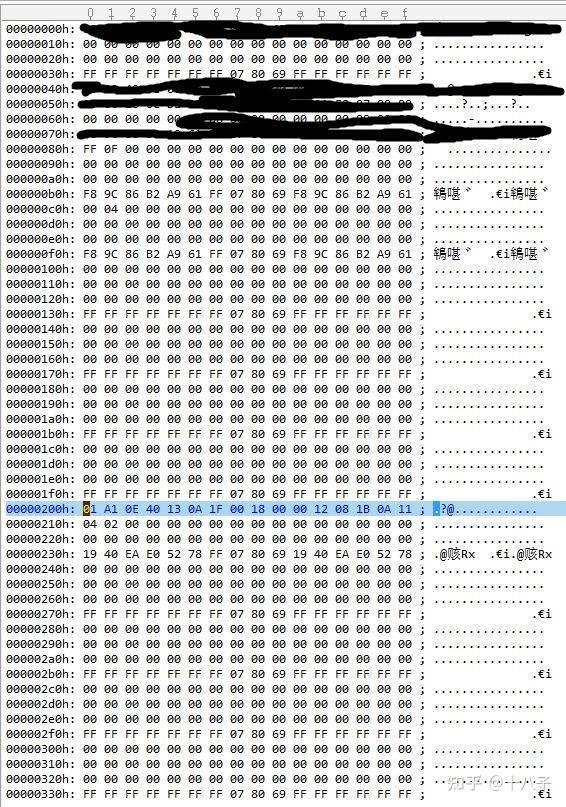

用十六进制编辑器打开dump出来的文件，静下心来观察观察这些数据，找到了这样一处数据：“13 0A 1F 00 18 00 00 12 08 1B 0A 11”（图片光标所在蓝色行）

把130A1F0018逐字节转成十进制，就是1910310024，这不就是19年10月31日24点到期嘛（我们小区物业费每年10月到期，小区居民都知道）。后面的12081B0A11转成十进制表示就是18年08月27日10:17，这就是我去年交物业费时，物业给我更新电梯卡数据的时间嘛。如果直接把130A改成630C有效期不就到了2099年12月了嘛，看起来So easy。

（这篇文章是我2019年10月份首发看雪论坛的，这么几年过去了，改的这个2099很管用，每年不去物业那里更新了）

然后想分析一下楼层控制（我的卡只能刷开地下车库、一楼和我所在楼层，电梯里无法按亮其他楼层按钮），结果没分析出来，包含我楼层数字的地方太多了。算了，洗洗睡觉。

-----------第一阶段结束---------------

后来，不甘心啊，就想知道哪个数据是楼层权限，哪个地方可疑就改哪个地方，然后去电梯测试，暴力尝试，总会找到地方的。

此时发现，我每改一个数据去试验，就得把全卡数据整体写入一次，可我只想写某个块，并不需要全卡重写。有没有可以给出目标块的位置，直接写该块的软件呢？

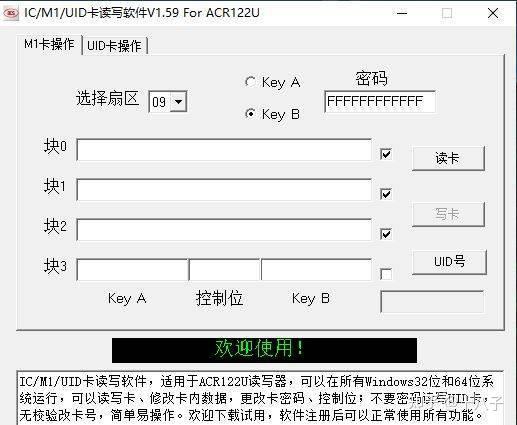

找了找，都是收费的，最友(sheng)好(qian)的一款是读取目标块免费，写入目标块就得交费注册的，如图，不注册的话，写卡按钮灰色的，如下图：

不想交费，但也没想破解。虽然破解并不难，混过看雪论坛，一眼感觉就是逆向一下，把按钮的enable属性改了就行，不过还是不要破解别人的程序了。

正好我手里有读卡器的SDK，看看读卡器的命令和参数，自己写一个小程序吧。

SDK里提供的模块已经封装好了各种操作它的函数，直接用就可以了。

实质上就是需要写一个通讯程序，发送一串二进制数据过去，读卡器响应之后返回一串二进制数据回来，应该不难。

比如读0x04这个块，发送“FF B0 00 04 10”即可。FFB0是读指令，00是第一个参数，04是第二个参数，10是要读的字节数。

函数返回值9000表示读取成功，6300表示读取错误。（如果读取成功，要读的数据已经在读取缓冲区里了）

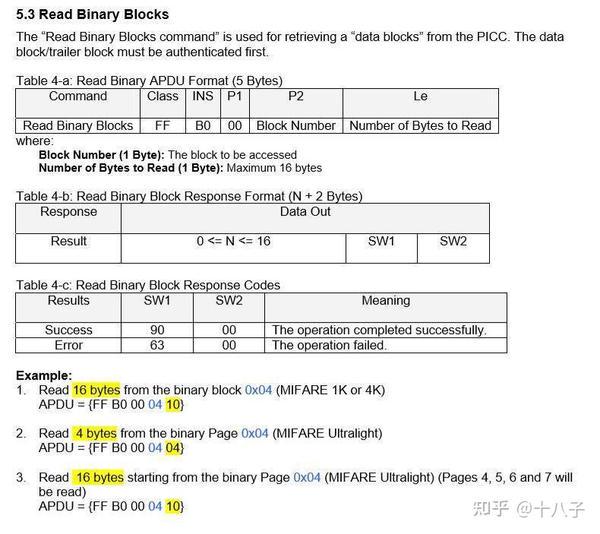

详细参数和返回值如图：

比如想把“00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F”写入0x04这个块，

发送“FF D6 00 04 10 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F”即可。

详细参数和返回值如图：

当然，读写某个块的前提是有秘钥哦。

例如秘钥是“FF FF FF FF FF FF”，那么让读卡器载入秘钥需要发送“FF 82 00 00 06 FF FF FF FF FF FF”。

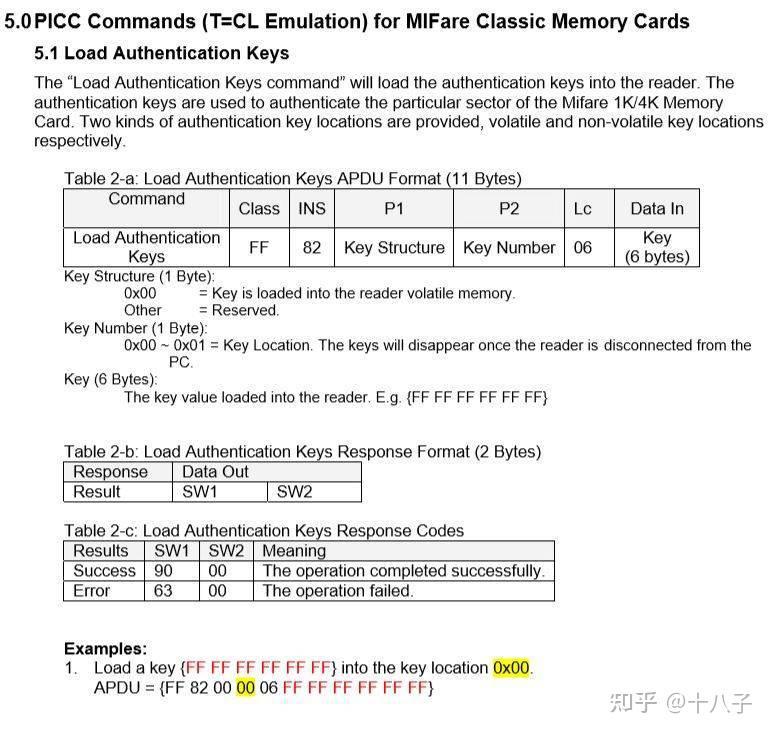

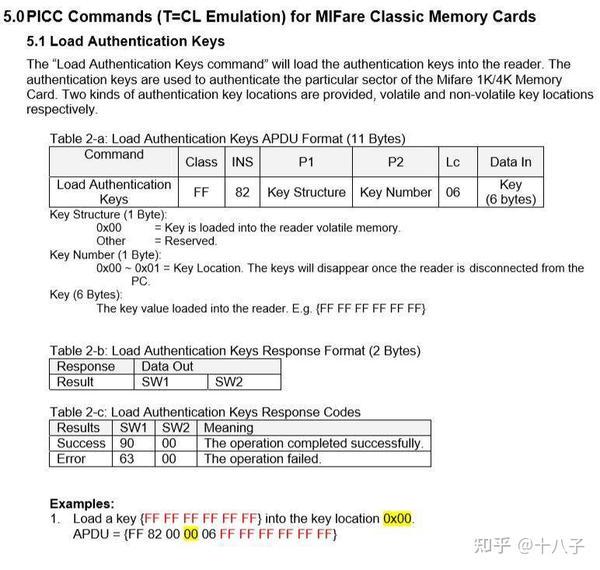

详细参数和返回值如图：

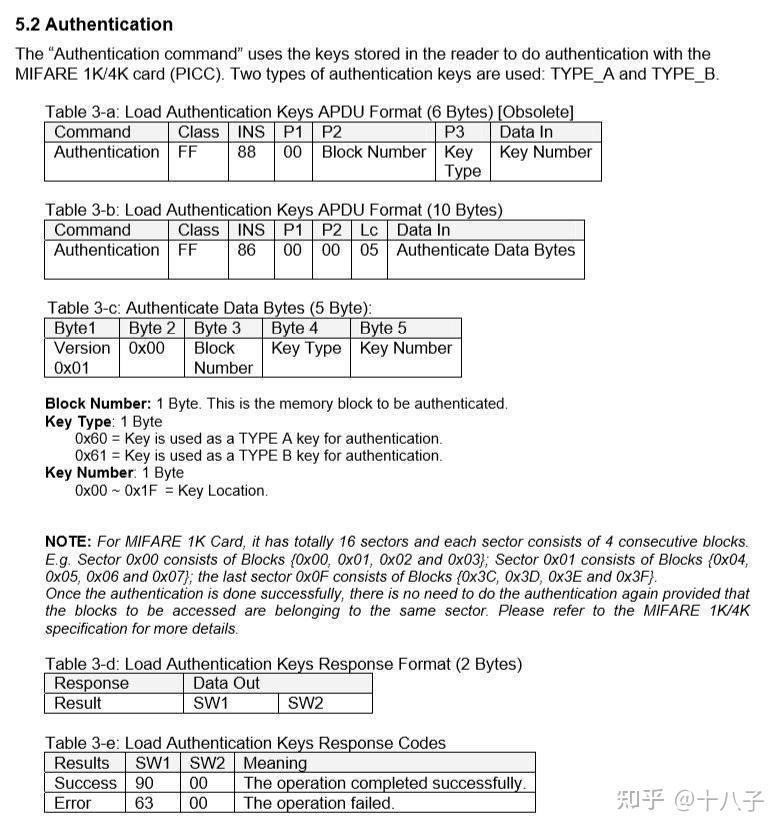

读卡器载入秘钥之后还要和卡内目标块的秘钥进行比对认证，如果秘钥正确才能对目标块进行读写哦。

例如发送“FF 88 00 04 60 00”，FF88是命令，00是参数1，04是参数2，60是秘钥类型，00是秘钥序号。

对我来说，会用这几步就足够了。

1、把秘钥载入到读卡器，同时给秘钥一个序号，比如00号秘钥。
2、把00号秘钥与当前卡目标块的秘钥进行比对认证。
3、认证通过后，对目标块那是想读就读，想写就写。

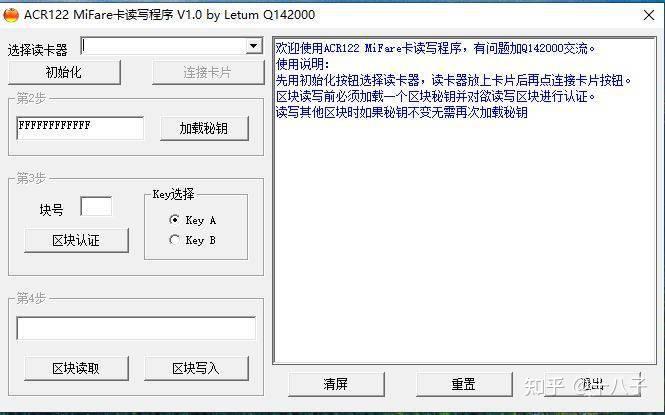

然后我就写了一个小程序，可以对指定的块进行读写，如下图：

试了试，自己写的程序果然好用，接下来就是去测试哪个块里有电梯楼层限制的数据啦。

有时间我再继续新。
