半自动智能门锁说明书

半自动一握开智能锁使用说明书

温馨提醒：

1.智能锁配套的机械钥匙，作为紧急开锁方式，切记请勿放于室内，可存放于非室内的安全场所，以备紧急状况下使用（如自家车内或办公室内）。

2.产品安装视频、设置视频，请关注公司微信公众号或者拨打服务热线。

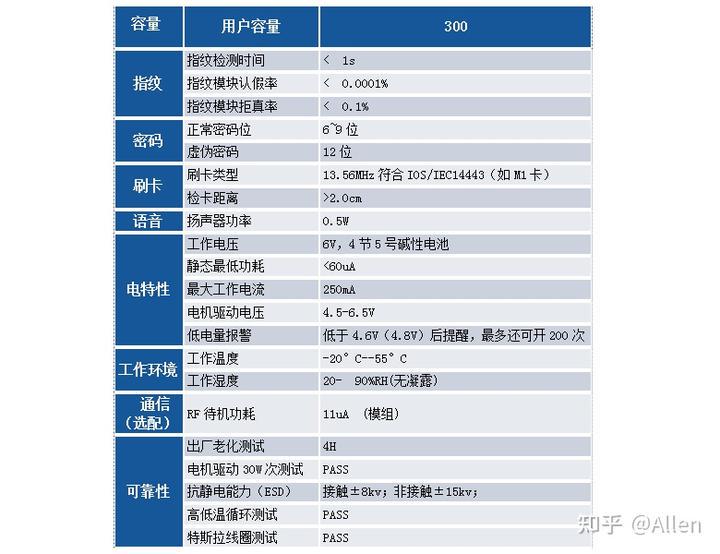

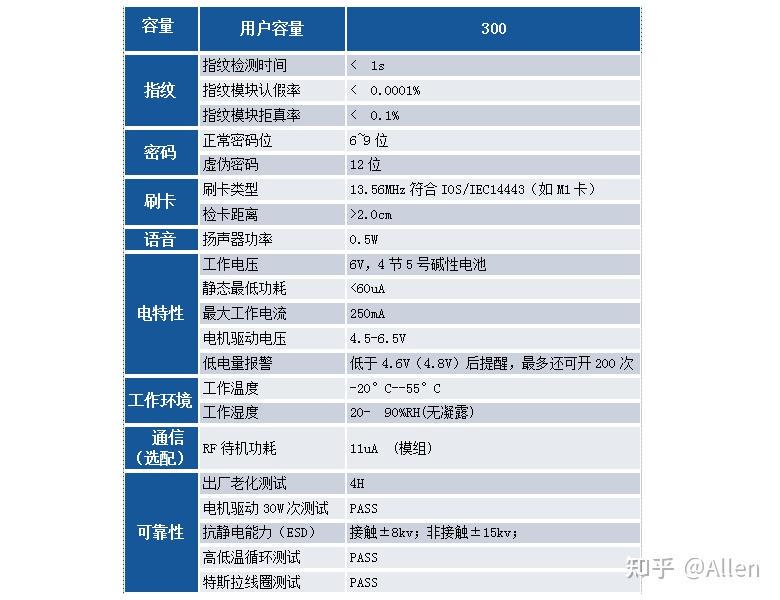

3.产品按键功能与规格参数表如下（以下数据以实验室测试为准）：

产品概述

半自动语音导航方案是全系列智能门锁方案之一。用语音播报引导操作代替屏幕。支持密码100组﹑指纹100枚（以指纹模组容量为准）﹑卡100片，以及小程序临时密码开锁，并支持联网扩展。

系统功能与介绍

2.1 初始状态

1） 初始状态下管理员密码为“123456”；

2） 进入管理员方式：*#+123456；（部分型号进入为“1#+123456”）

2） 初始状态需通过管理员密码进入系统菜单增加用户可开始正常开门。

注：“123456”为出厂默认的管理员密码，当注册管理员用户后，该密码会自动失效。下次进入系统菜单需要验证已经注册的管理员指纹或密码。

2.2 操作总则概述

◆ 系统菜单：任意键/指纹/刷卡都可唤醒门锁，并伴有唤醒音；

◆ 开门：直接刷卡/输入密码/指纹将正常开门，不进入系统菜单。管理员用户/普通用户

1） 开锁成功

指示灯：从按键1开始跑跑马灯；依次为：12369#0*7458；

语音：已开锁/电机动；

电机动完后“*”键亮起，此时按该按键可马上回锁，回锁后“已关锁”休眠

2） 开锁失败：“滴滴”两声，报“操作失败”；

◆ 回删：输入密码后按“*”回删所有已输入密码（有屏版本为逐个删除），无密码情况下按“*”休眠。

◆ 回锁：开锁后5s后回锁，语音播报“已关锁”，开锁后“*”键点亮，按“*”可立即回锁。

2.3 开锁用户管理与信息概述

1) 用户信息包括：指纹用户（100个），密码用户（100个），卡用户（100个）；用户ID号将对应用户权限等级信息。

2) 用户权限等级分为管理员用户（管理用户编号范围：001-003），普通用户编号范围：004-100。普通用户无法进行相关设置，只可验证身份开门；管理员用户除验证开门外，还可进入系统配置菜单。

3) 用户信息可创建，删除。

4) 一般情况下操作失败的提示:语音播报“短鸣两声+操作失败”

5) 一般情况下操作失败的提示:“长鸣一声”

6) 系统菜单:支持中英文菜单和语音导航；

7) 有屏幕版本操作相同；

2.4 系统菜单

1） 唤醒屏幕（随意按任何键，唤醒后会有语音信息，唤醒第一下不触发按键输入）

2） 唤醒屏幕待唤醒提示音结束再开始检测按键，避免滑动唤醒时误触发

3） 进入管理员菜单：（输入“*#”进入系统菜单，此时语音提示“请输入管理员信息”

4） 进入系统菜单：

5） 验证成功：进入系统菜单并开始播报系统菜单语音（1指纹用户，2密码用户，3 卡用户，4系统设置）

6） 验证失败：语音播报“短鸣两声+操作失败”，并再次提示“请输入管理员信息”

7） 持续5次输入错误后锁定屏幕，锁定3min，键盘灯对应按键倒计时，倒计时3-2-1呼吸灯;

8） 不输入的情况下，10s后语音“长鸣”然后休眠，

9） 系统菜单下，每次按下按键对应功能后，会再次语音播报“该功能”并带有“确认 请按#，返回请按*”；并点亮“*”“#”的白光；再次按“#”后进入子菜单的具体功能；

10） 系统菜单下，有功能对应需要选的按键的LED会点亮；

11） 系统菜单下，按“*”返回，按“#”重播；

2.5 指纹开锁

注意点如下：

1） 重复用户只检测第一“请放手指”

2） 指纹共录入5次；

3） 成功或失败都将返回“请输入编号”；

4） 管理信息范围001-003，用户信息范围：004-100；

5） 删除用户：按编号选择删除，输入“101”删除所有普通用户；当前登录的管理员不能删除自己用户ID；

6） 所有失败都伴随短鸣2声；

7） 所有成功都伴随长鸣1声；

8） 胁迫指纹输入时，门锁也可打开，并推送信息给用户指定的手机；（需要联网）

12） 持续5次录入指纹错误后锁定屏幕，锁定3min，键盘灯对应按键倒计时，倒计时3-2-1呼吸灯;

10）提示输入用户ID时，按“#”自动分配ID，管理员从“01”，普通用户从“04”开始插空。

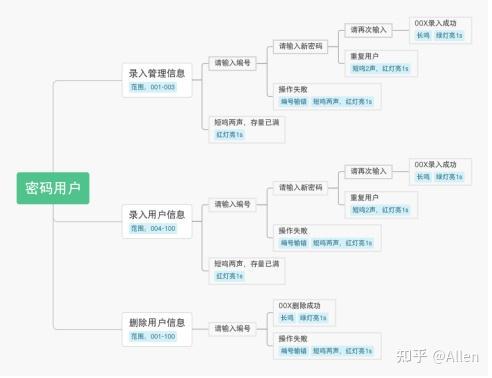

2.6 密码开锁

1） 密码录入2次；完全重复才算密码重复；

2） 成功或失败都将返回“请输入编号”；

3） 管理信息范围001-003，用户信息范围：004-100；

4） 删除用户： 按用户ID删除（同指纹）输入“101”删除所有普通用户；当前登录的管理员不能删除自己用户ID；

5） 所有失败都伴随短鸣2声；（同指纹）

6） 所有成功都伴随长鸣1声；（同指纹）

7） 录入密码时，如果录入错误，按“*”回删，再按“*”则返回上一级，而非按一下“*”直接返回上级

8） 提示输入用户ID时，按“#”自动分配ID，管理员从“01”，普通用户从“04”开始插空。

2.7 刷卡开锁

1） 卡录入1次；卡号重复提示“重复用户”。

2） 成功或失败都将返回“请输入编号”；

3） 管理信息范围001-003，用户信息范围：004-100；

4） 删除：输入用户ID删除。输入“101”删除所有普通用户；当前登录的管理员不能删除自己用户ID。

5）提示输入用户ID时，按“#”自动分配ID，管理员从“01”，普通用户从“04”开始插空。

2.8 系统设置

1） 时间设置：设置门锁当前的时间，用于小程序开锁；在待机情况下，按2#将播报当前时间；时间设置成功后会马上播报一次当前时间。

2） 记录查询（开锁日志，操作日志，报警日志）

a) 按顺序查询：用户ID+开锁类型+日期，2、8上下翻页；

b) 按日期查询：输入待查日期，年/月/日

3） 常开：设置常开后，锁会一直打开，待用户验证通过后自动关闭“常开”

4） 开锁模式设置：

a) 单开：指纹/密码/刷卡三种任一满足就可开锁；

b) 双开：指纹/密码/刷卡三种任二组合验证才可开锁；

5） 音量设置：高/中/低/静音；静音部分不包括系统菜单内的语音，即仅仅静音开锁音﹑按键音等常规音，保留引导音；

6） 系统初始化：恢复出厂操作，语音流程上需要用户确认两次；

7） 版本号（关于）：语音播报当前版本号；

8） 语言设置：可以切换中英文菜单和语音导航；

2.9 其他功能

1) 防撬功能：

当系统检测到防撬时，报警10min。可以通过验证用户来解除，每次警报后需要重新上电才会再次可以触发。检测方式：以上电时防撬开关状态为基准，状态切换后报警。防误触发时间2s.

2) 低电压提示：

当系统电压低于4.6V（个别版本4.8V）后，每次开锁都要提示“电池不足，请更换电池”，要求：在低电压下可以能再开锁200次；

3) 系统锁定：

验证开锁或验证进入系统菜单权限时，任何方式输入错误5次，则锁定系统3分钟，键盘灯在3分钟内倒计时。

4) 系统初始化：

在系统刚上电的5s内；长按按键5s，系统恢复出厂设置。

待机唤醒后，按“2#”自动播报当前时间。

6) 小程序：

用户可通过微信小程序生成临时密码开锁，操作说明见附录1；请注意：该功能需确保门锁当前时间正确。操作说明见附录1；请注意：该功能需确保门锁当前时间正确。

7) NFC设备类开锁/卡片可复制：（支持有放开权限的NFC设备开锁，该功能只能在初始化状态下使用，默认关闭）

打开：按“159357”后按“#”确认，提示“操作成功”；

关闭：按“357159”后按“#”确认，提示“操作成功”。

2.10 老化

1）进入老化方式：用特定老化卡进入，同理退出；

2）老化检测内容：电机运转﹑FLASH擦写

3）指示：按1播报“当前老化次数”，按2播报“电机失败次数”，按3播报“FLASH”失败次数。

2.11 微信小程序

设置操作，在微信里面搜索OB link微信小程序，按照图中流程操作，如下图所示：

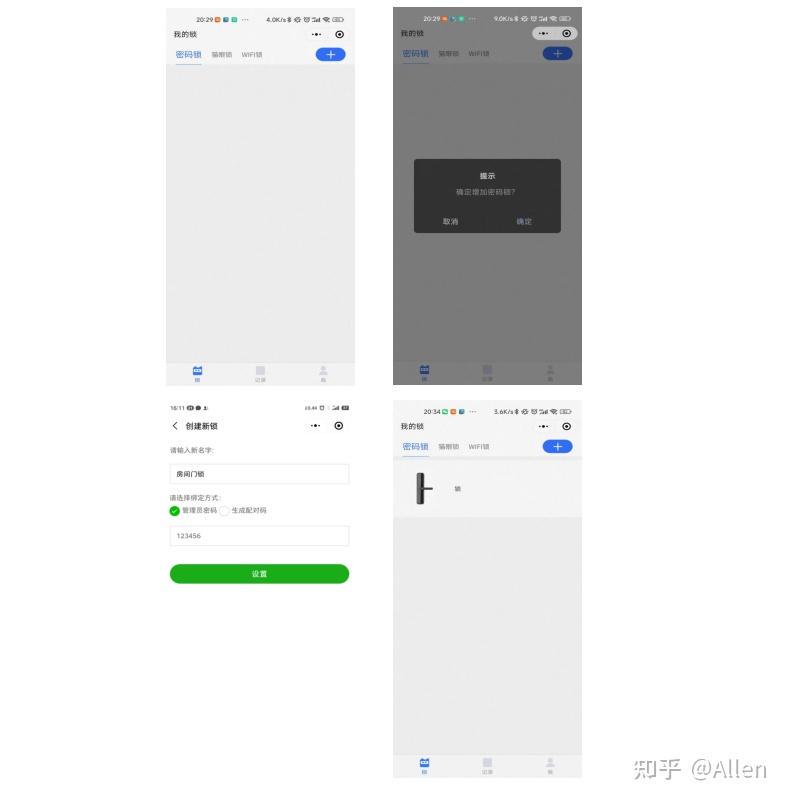

1. 创建门锁

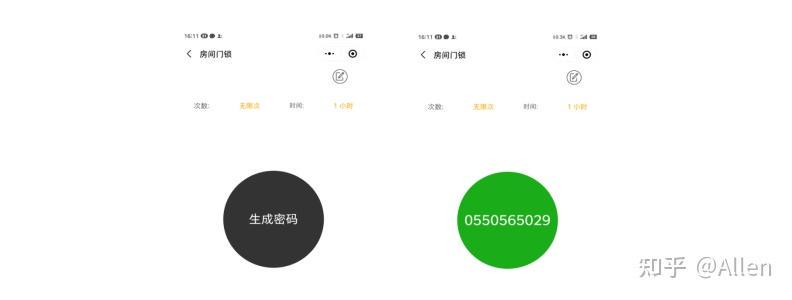

2. 生成密码

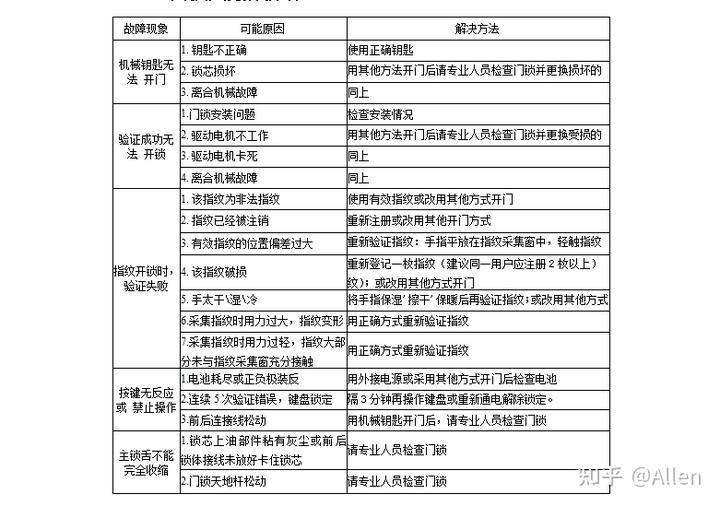

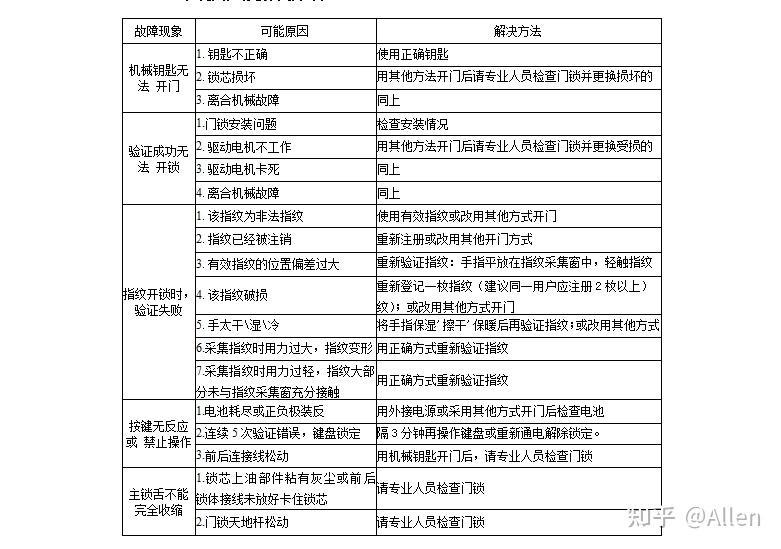

2.12 常规问题及解决方法

感谢尊贵的您，选择我公司的智能锁产品，祝您生活愉快！
