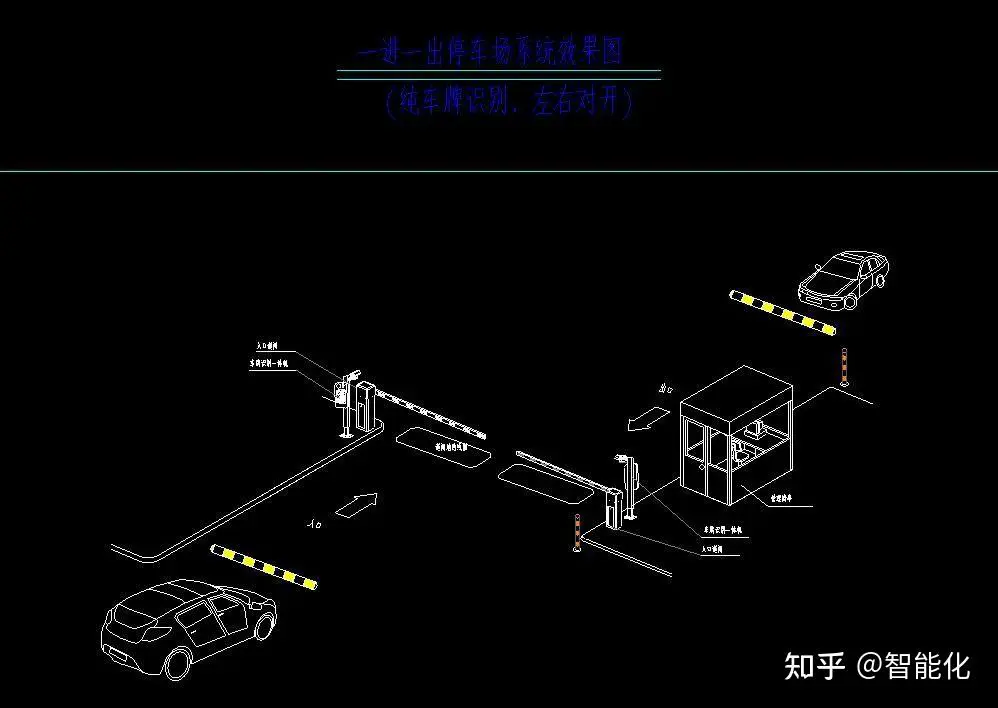

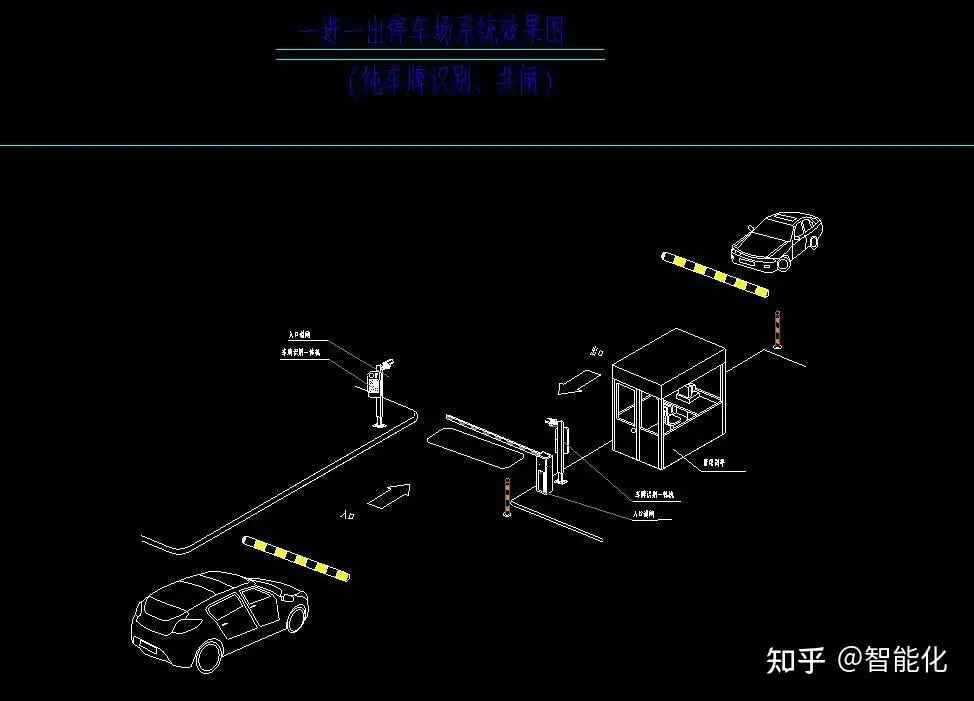

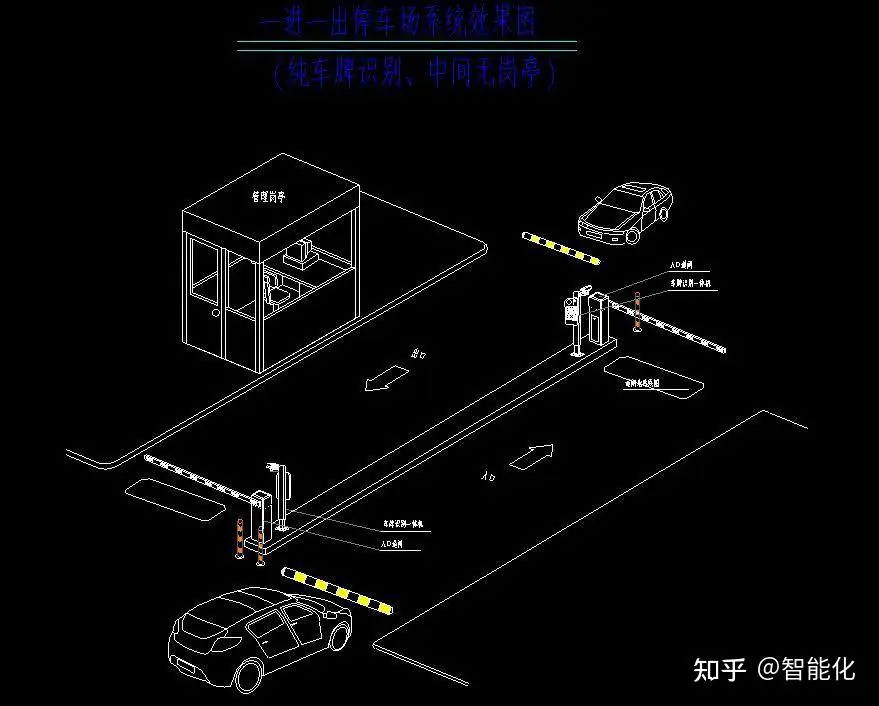

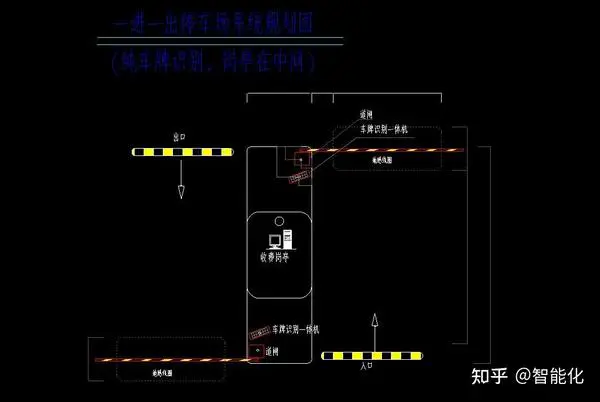

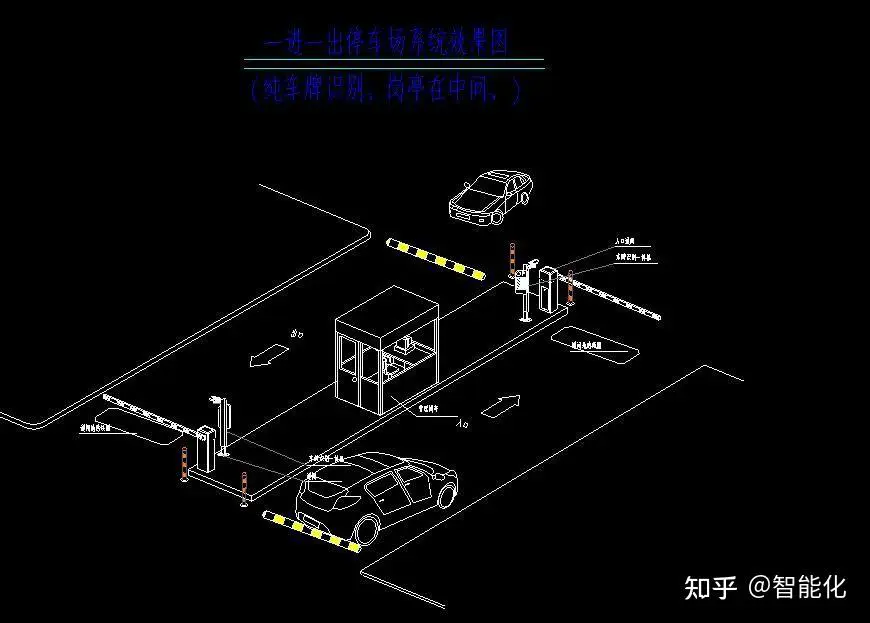

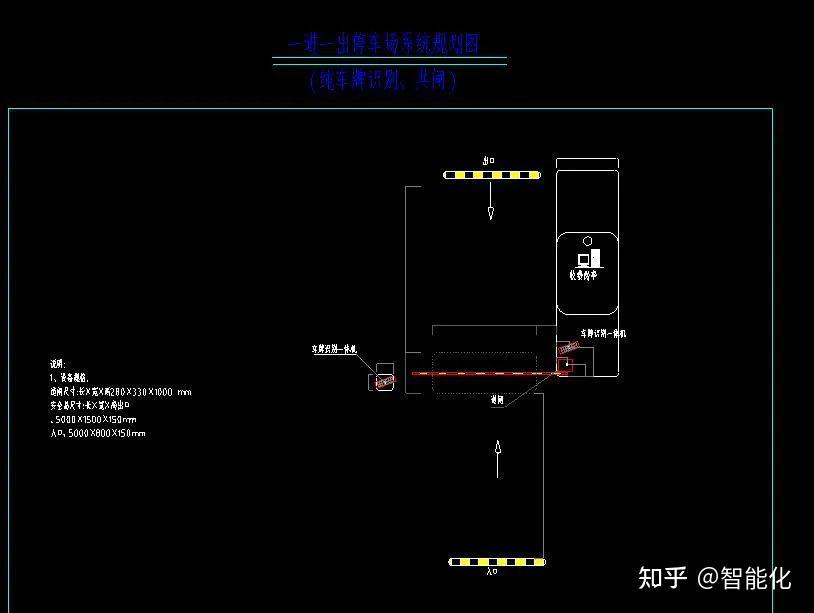

最全面的停车管理车牌识别系统布局图、大样图、系统图及效果图
来源：安防百科 /
时间: 2024-05-24

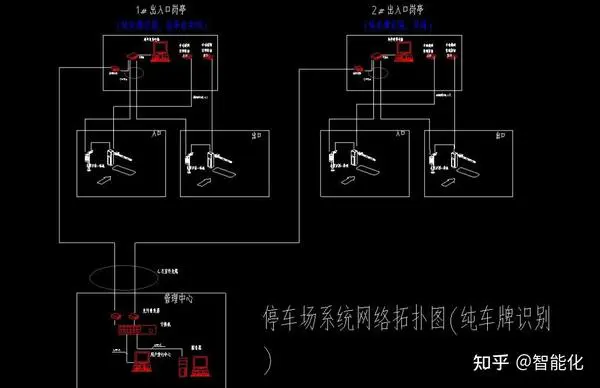

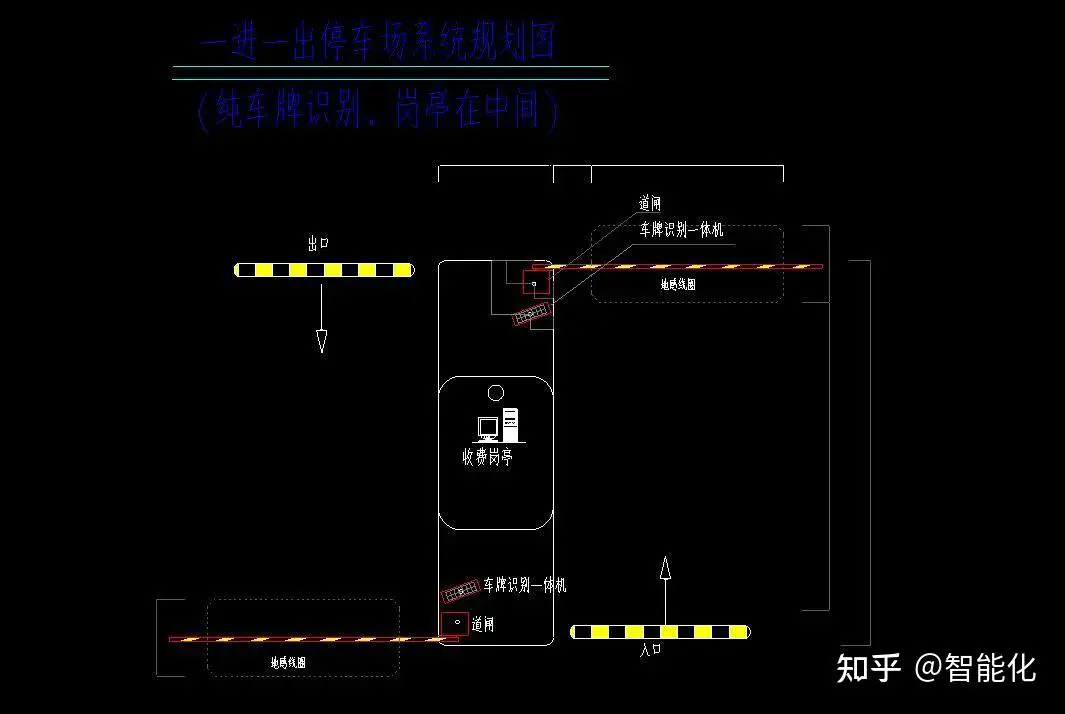

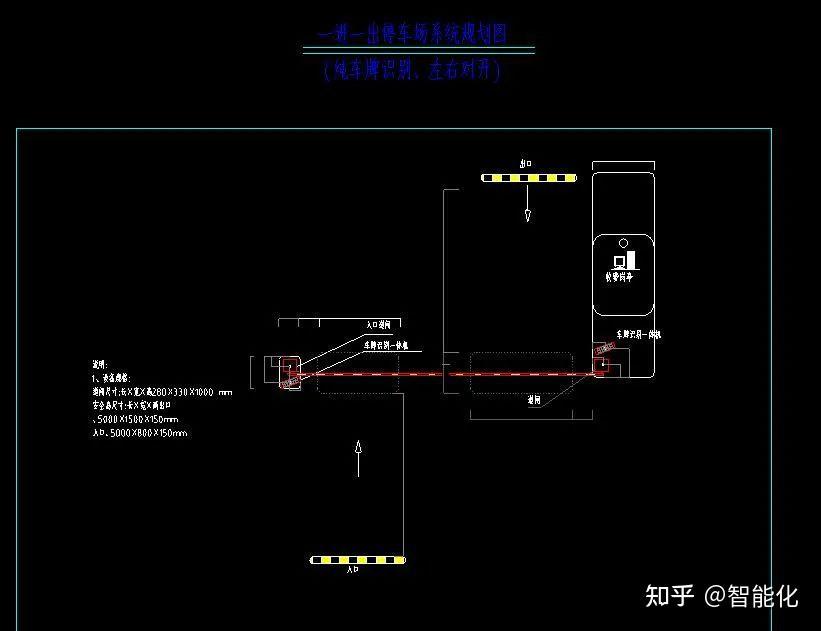

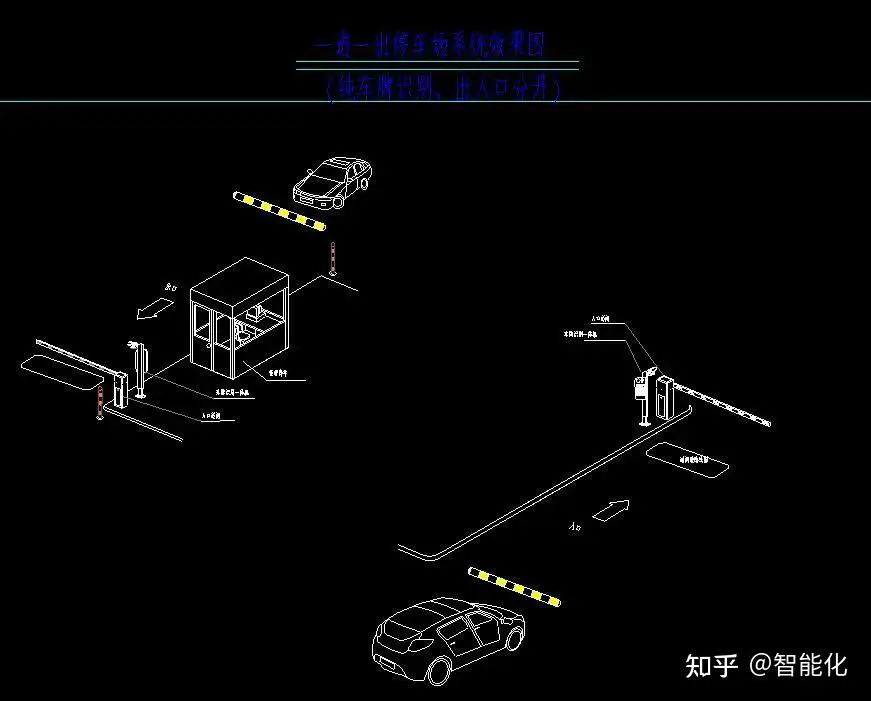

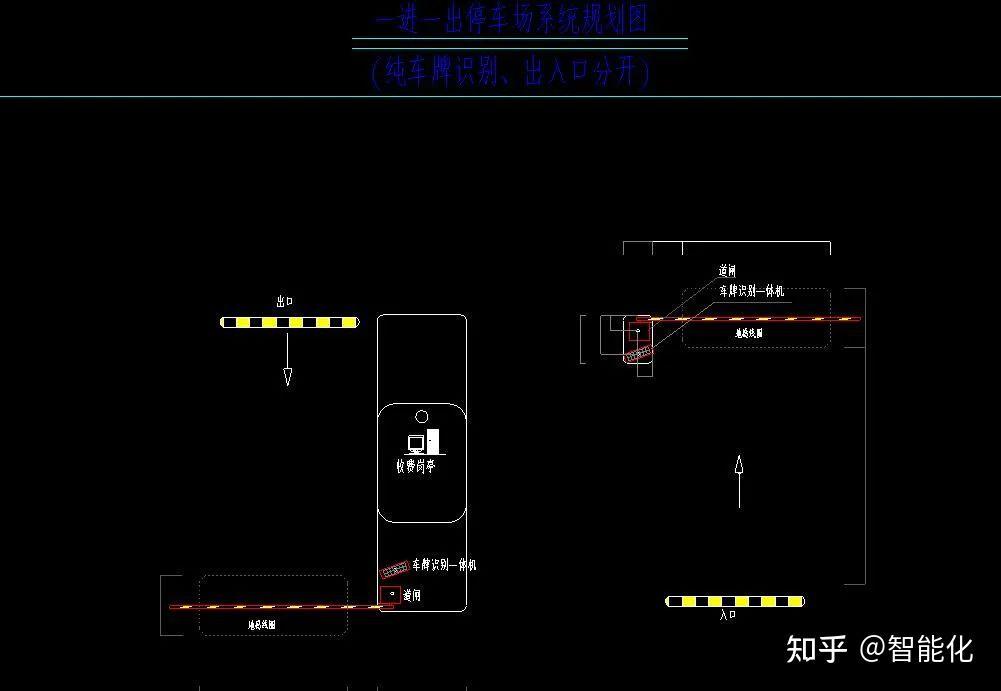

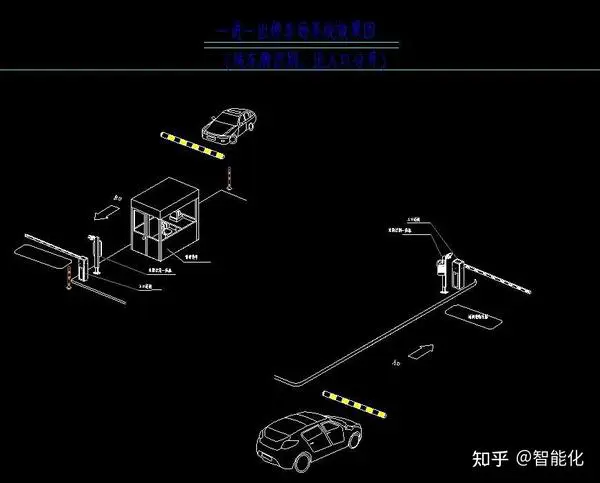

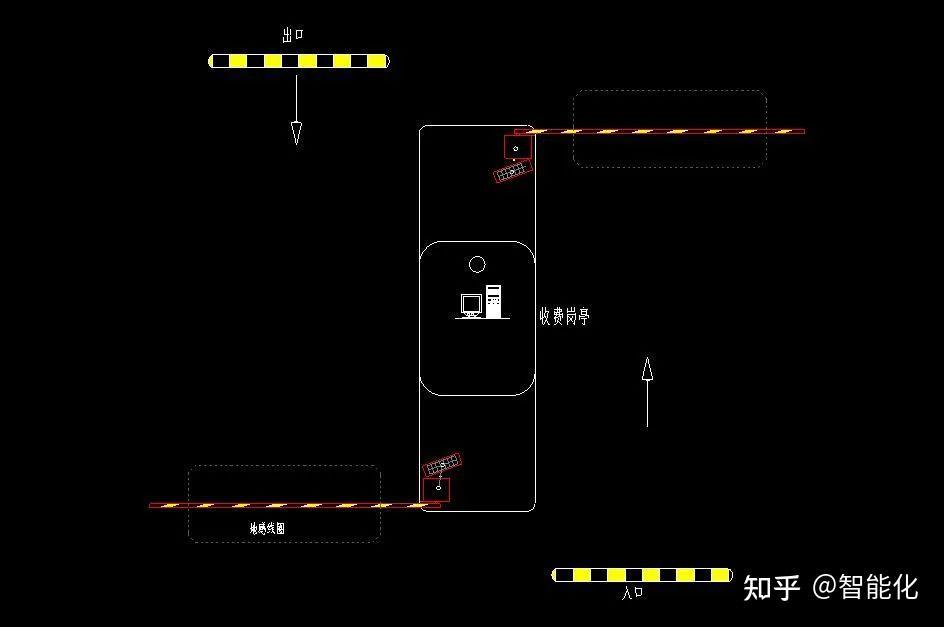

大家好，我是薛哥。最近VIP会员群的读者咨询停车场管理系统的CAD素材，今天分享一下车牌识别系统的系统图、大样图、接线图及效果图，各种停车场布局图，可以完全满足各种项目需求。建议收藏备用。
此套完整的CAD图纸素材，VIP会员有需求的可以直接私信我，下载！

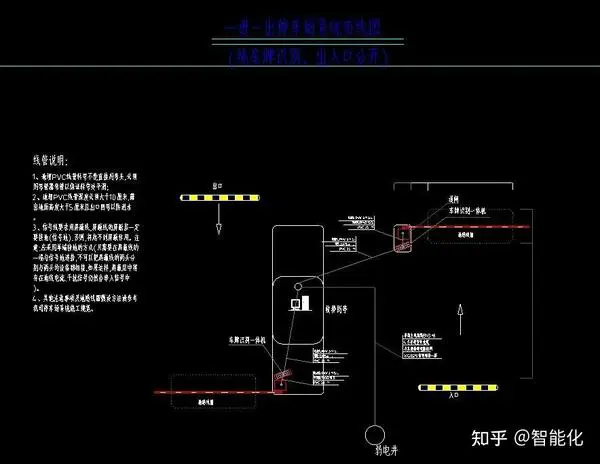

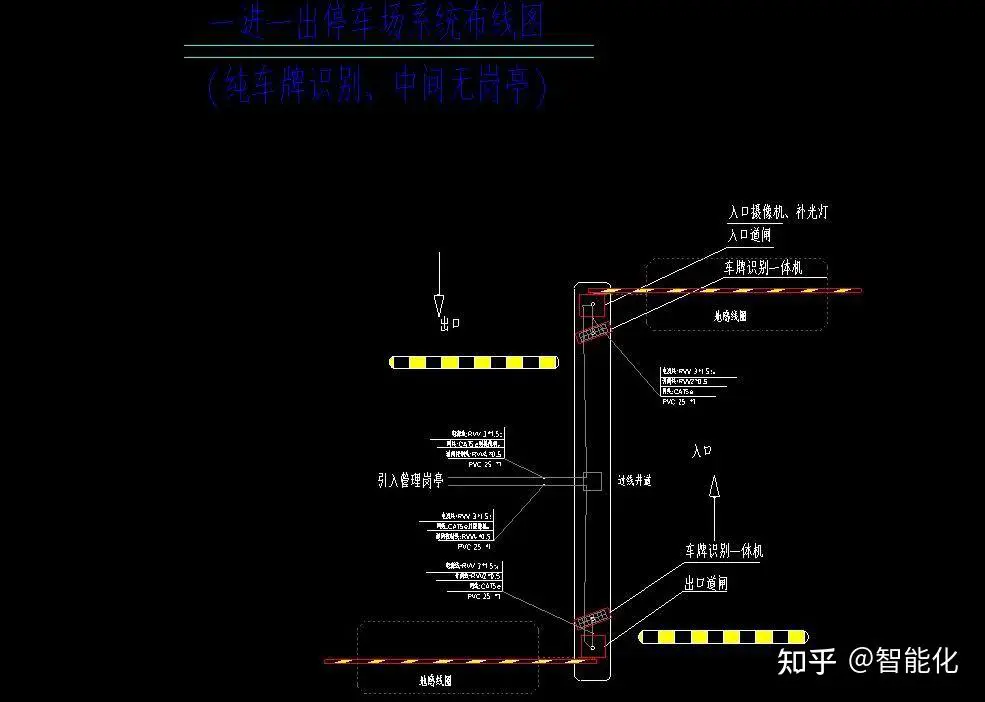

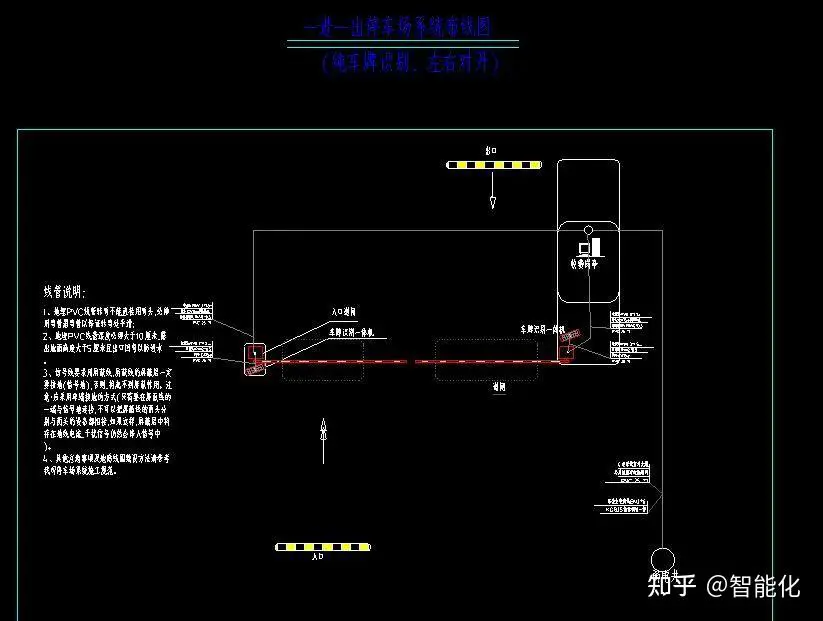

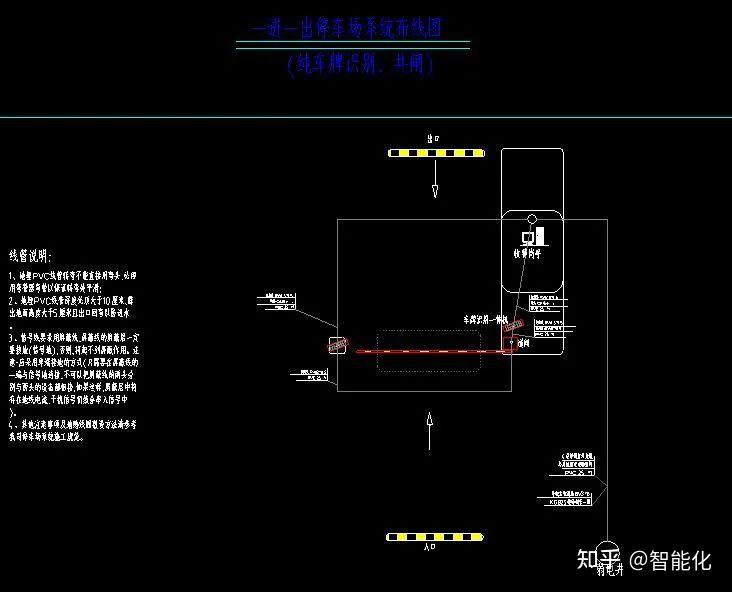

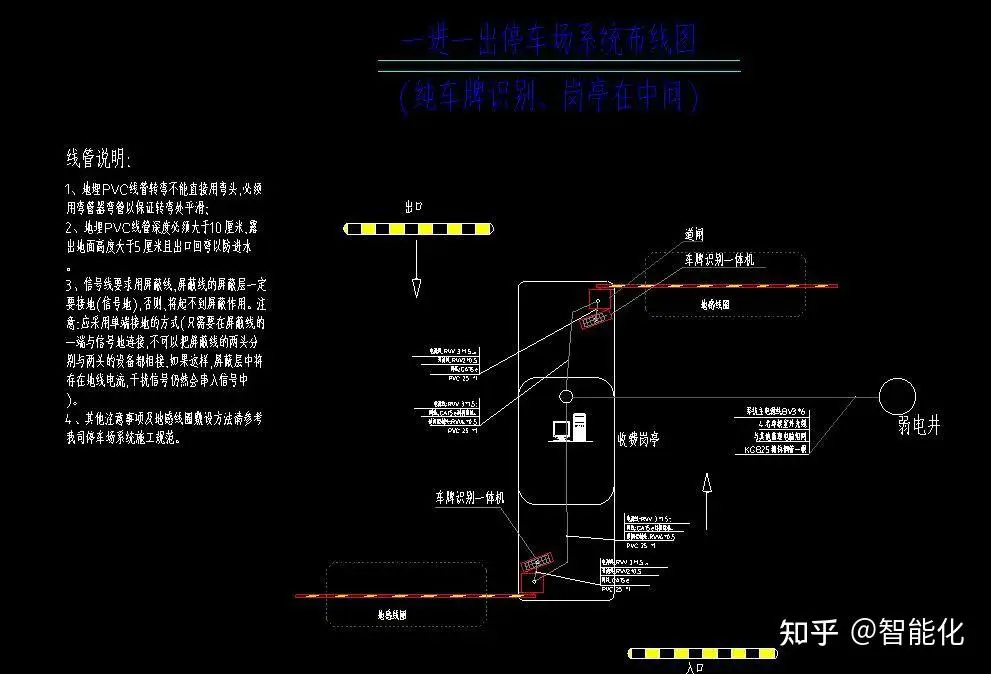

线管说明：
1、地埋PVC线管转弯不能直接用弯头，必须用弯管器弯管以保证转弯处平滑；
2、地埋PVC线管深度必须大于10厘米，露出地面高度大于5厘米且出口回弯以防进水。
3、信号线要求用屏蔽线，屏蔽线的屏蔽层一定要接地（信号地），否则，将起不到屏蔽作用。注意：应采用单端接地的方式（只需要在屏蔽线的一端与信号地连接，不可以把屏蔽线的两头分别与两头的设备都相接，如果这样，屏蔽层中将存在地线电流，干扰信号仍然会串入信号中）。
4、其他注意事项及地感线圈敷设方法请参考我司停车场系统施工规范。
