前言

大家好，云智能知识分享，化工厂视频监控系统架构，今天分享一个可以编辑的化工厂防爆视频监控系统拓扑图，VISIO格式，可以编辑的，又是一个不错的拓扑图素材，建议收藏备用。

正文

1.1总体构架

随着防爆领域不断扩大，功能要求不断提高，就产生了由防爆设备组合构成系统，该系统在防爆区域使用标准防爆设备，在安全区域使用现代化监控设备，此系统可以随时观察和记录到车间、各厂区及其仓库等防爆区域的整个现场动态情况，从而保证整个单位管理的正常、顺利进行，以及设备的安全运行。

对于某某某化工企业综合安防系统的建设，绝不应该是对各个子系统进行简单堆砌，而是在满足各子系统功能的基础上，寻求内部各子系统之间、与外部其它智能化系统之间的完美结合。系统主要依托于化工企业综合管理平台，来实现对众多安防子系统的统一管理和控制，通过企业综合管理平台建设，实现统一数据库、统一管理界面、统一授权、统一权限卡、统一安防管理业务流程等，同时考虑将各安防系统资源作为信息化基础数据，满足部分生产运营管理的业务需求，辅助业务流程优化。

基于iVMS-9800平台，前端子系统可接入子系统包括（不限于）以下系统：

1)视频监控子系统；

2)厂区出入口车辆管理系统；

3)一卡通管理系统；

4)热成像测温系统；

5)火炬放散监测系统；

6)可视化车载监控系统；

除此之外，平台支持通过标准接口（如OPC等）或通过SDK接入第三方设备进行联动。基于海康威视能源综合管理平台的整体解决方案支持系统的灵活部署，根据实际项目的设备接入规模、包含子系统类型及各模块功能需求，可按需配置多种模块化服务，按需部署相应的服务器。在统一平台管理的基础上，系统提供精细化的分级权限管理以及总部到分支的远程联网管理。

1.1.1系统拓扑

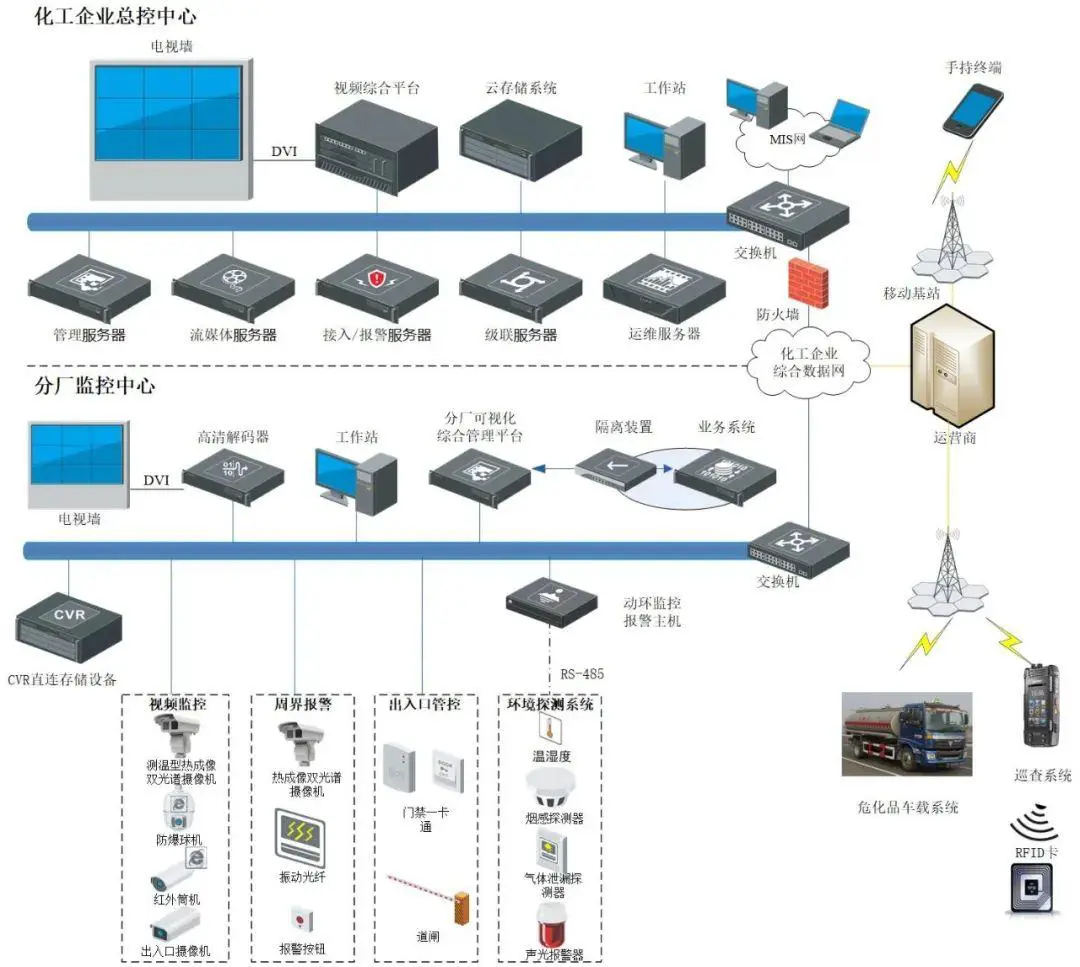

图1.监控系统总体结构图

1.1.2系统组成

监控系统由摄像机、数字硬盘录像机、监视器、传输线缆等组成，采用数字存储方式。中控室内值班人员通过控制台切换操作监控图像。

录像部分采用数字硬盘录像方式，数字硬盘录像选用D1格式的128路全实时硬盘录像机。

由摄像头组成的监视体系，将单位各处的情况汇总到监控中心。同时通过联网，硬盘录像机可以进行远程图像管理，也可以在楼内其它地方实现对中心的图像管理。

为保证图像清晰、实时传输的带宽需要以及网络安全的要求，需构建起某某某化工企业总控中心管理平台；各生产调度室管理分平台；前端监控点三层结构的视频专网，作为图像信息的传输通道，为图像信息的采集传输和应用提供强有力的支撑。通过视频专网可实现化工厂生产调度、指挥及各管理部门之间资源的互联互通。

1)监控中心

对前端设备的视频监控、周界防范、出入口车里管理、一卡通管理、热成像测温、火炬放散监测等系统进行了整合，主要负责对危化品企业视音频、报警信息进行采集、编码、存储及上传，并通过站端平台预置的的规则进行自动化联动。

1)化工厂总控中心系统

总控中心系统可管理危化品企业内部的所有设备，接收由各区域上报的信息，满足中心系统用户视频、环境报警信息查看的需求。
