作为安防-视频监控系统的完结篇，我们针对视频监控来看如何设计视频监控系统、如何制作 “清单点表”和“工程量清单”。本次假设智能化网承载视频监控系统，我们结合设计规范、原则、需求来进行视频监控系统前端监控点的部署，并按照前端设备、传输、管理中心相关设备来讲解视频监控系统的设计，并提供示范的清单点表、工程量清单、智慧化场景应用及系统图来供大家参考。

最近太忙了，时间有限，实战部分内容有点多，没有整理完，本次先发布2-1部分，讲解我们在设计的时候需要考虑的依据、原则和厂商工具，过两天再把实战发出来。

1. 视频监控系统设计范围和设计依据
   1、视频监控系统设计范围
   视频监控系统由前端部分、传输部分、控制部分、显示及记录等四大部分组成。视频监控系统基本的功能包括图像的显示、切换、报警联动、控制等。
   消防安防监控中心一般设置在建筑物的一层，负责视频监控的管理；一般会在监控中心配置管理平台、存储、拼接显示屏，UPS电源等设备进行集中管理。

2、设计依据（部分-主要）
安全防范系统设计的时候需要参考的依据包括但不限于：国家标准、行业标准、地方标准、行业管理规定（特殊的行业需求不同）、相关企业的标准等等，在设计的时候我们需要根据建筑最终承载的单位来确定，通用的相关设计规范和使用范围如下：

1. 主要参考依据《视频安防监控系统工程设计规范》详细说明
   1、系统结构设计规范
   视频安防监控系统构成参考，该标准的 “4 系统构成”章节，简要说明如下：

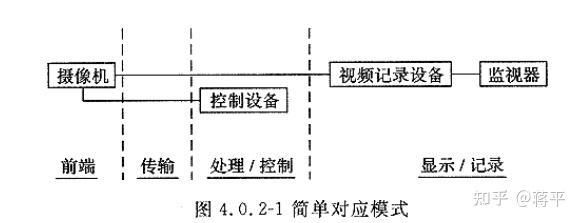

   1）视频监控系统结构-简单模式：


该结构属于最简单的结构，有助于我们理解视频监控系统的架构，无实用性。

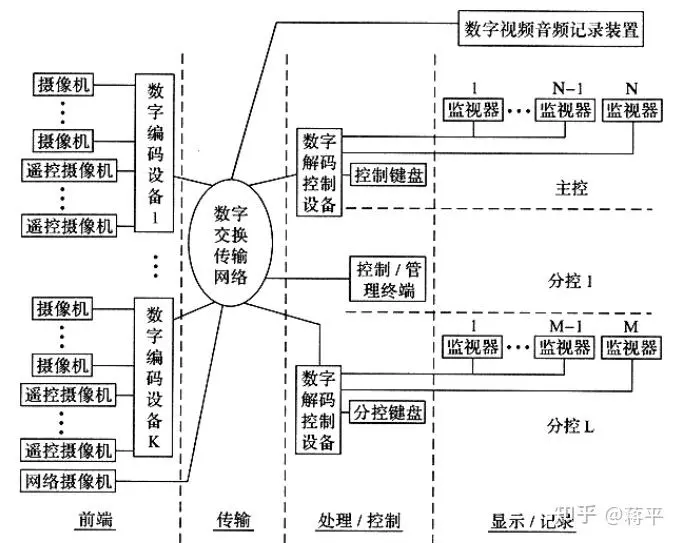

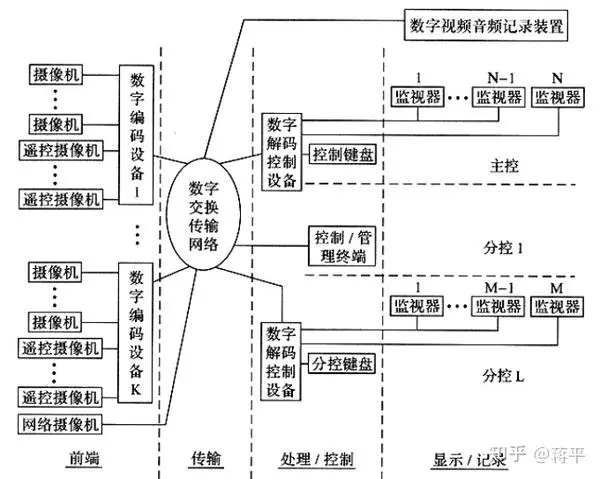

2）视频监控系统结构-数字视频网络虚拟交换／切换模式

上图是目前大部分的网络视频监控系统参考架构图，模拟摄像机增加数字编码功能，被称作网络摄像机，数字视频前端也可以是别的数字摄像机。数字交换传输网络可以是以太网和DDN、SDH等传输网络。数字编码设备可采用具有记录功能的视频服务器，数字视频的处理、控制和记录措施可以在前端、传输和显示的任何。
2、视频安防监控系统的功能、性能设计规范
视频安防监控系统的功能、性能设计参考，该标准的 “5 系统功能、性能设计”章节，简要说明如下：
第“5.0.1”-“5.0.10”小节，规定了监视位置、探测范围、图像质量、系统功能等的要求。
部分条目摘要如下：

3、视频安防监控系统的设备选型与设置设计规范
视频安防监控系统的设备选型与设置参考，该标准的 “6 设备选型与设置”章节，简要说明如下：
第“6.0.1”-“6.0.10”小节，规定了摄像机选型和设置、镜头选型、传输设备选型、控制台选型等要求。
部分条目摘要如下：

4、视频安防监控系统 供电、防雷与接地设计规范
视频安防监控系统 供电、防雷与接地参考，该标准的 “8 供电、防雷与接地”，简要说明如下：
第“8.0.1”-“8.0.2”小节，主要参考防雷要求。
部分条目摘要如下：

注：一般我们会重点考虑视频监控系统的防雷，供电由土建方负责。
5、监控中心设计规范
视频安防监控系统 监控中心设计参考，该标准引到参考《安全防范工程技术规范》GB 50348的相关规定，《安全防范工程技术规范》的“6．14 监控中心设计”详细规定了监控中心的设计要求，简要说明如下：
部分条目摘要如下：
1）《视频安防监控系统工程设计规范》参考条目

2）《安全防范工程技术规范》GB 50348 参考条目

对于规范大家在设计的时候，简单参考即可，下面我们来详细描述下具体设计方式：

1. 视频监控系统“前端部分”设计原则
   摄像机前端部分是视频监控系统最重要组成部分，本次我们以通用建筑、医院、高校、中学，4类典型的建筑场景作为参考。
   1、通用建筑视频监控系统前端部分设计原则
   1）摄像机摆放位置（点位）的设计和摄像机的选型设计说明：
   A.针对人流量大、流动性强的公共场所，要对进出人员实行严密控制。在每个有需要的公共区域设置监控摄像机，如建筑的一层大厅、走道、主要出入口等公共区域；
   B.除公共区域外，建筑内部的重点区域需要设置摄像机进行监控，确保重点区域的安全，如档案室、库房、机房等；
   C.室外区域的监控，主要在室外主干道、进出入口设置高清摄像机，对室外区域进行严密的监视；

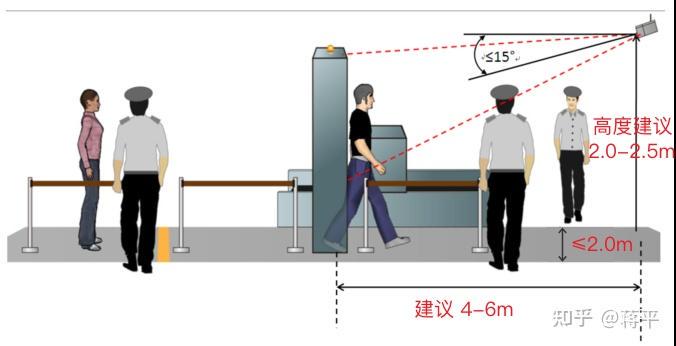

   D.摄像机具体安装位置、镜头的方向设计以封锁出口为思路，摄像机镜头的方向主要考虑非法入侵人员离开的路径和朝向为准；
   E.摄像机的选型需要考虑建筑空间环境、装饰环境和照明环境不同的环境因素来进行设计，示范如下：
   从空间环境来考虑：室内大范围的监控区域如入口大厅采用室内高速智能球型摄像机；走道、出入口属于较为狭长的空间环境，采用常规固定式摄像机；电梯空间狭小设置带广角镜头的固定摄像机；
   从装饰环境及美观考虑：有吊顶的地方可选择半球摄像机、无吊顶使用枪式摄像机壁挂安装或者是吊装。
   2）点位布设原则示范：
   A.在室内走廊、电梯厅、室外主干道等公共区域设置1080P高清摄像机；
   B.在库房、办事前台类的区域的设置业务监控摄像机；
   C.在入口大厅、挑空区域、大型会议室等区域设置球形摄像机；
   D.在服务窗口设置窗口（工位）监控摄像机+桌面拾音器；
   E.在各层主要通道口设置流控摄像机；
   F.在地下车库大配电房区域设置热成像摄像机；
   G.在电梯桥箱内设置电梯摄像机+无线网桥；
   H.在室外空旷区域设置枪式全景摄像机；
   2、医院建筑视频监控系统前端部分设计原则
   摄像机摆放位置（点位）的设计和摄像机的选型设计说明：
   A.在一层的出入口、电梯厅、公共走廊设置摄像机，监视人员出入及上下楼的情况,当有特殊情况发生的时候，可调看出入口的画面来辨认可疑人员。其中主要出入口摄像机配置人脸识别功能。
   B.在护士站、窗口区域设置半球摄像机，并且配置拾音器，记录现场音视频，便于突发事件的后期追溯。
   C.在大楼楼顶安装高空全景摄像机，用于180度院区级别的全景监控。
   D.在重要房间如药房、收费中心、重要资料室布置摄像机，并与紧急报警按钮形成联动，保护重要资料及财产的安全。
   E.对各层的电梯厅、主要楼梯口、走道安装固定半球摄像机，正面观察乘电梯或其他通道进入该层楼面的人员。
   3、高校建筑视频监控系统前端部分设计原则
   摄像机摆放位置（点位）的设计和摄像机的选型设计说明：
   A.在人员较多的出入口和楼梯口安装高清的半球摄像机或者枪形摄像机；
   B.大楼内的重点防范区域、主要出入口、主要通道、楼梯前室、电梯、电梯前室、大厅等区域安装彩色半球摄像机或彩色枪式摄像机；
   C.电梯轿箱内选用电梯专用摄像机，并配置无线网桥；
   D.在普通教室预留监控点位2个监控点位，1个用于考务监控、1个用于教室监控预留点；功能教室预留1个监控点位，用于教室监控预留；
   E.针对学校食堂厨房不同的功能区域，选择不同类型摄像机，对仓库、清洗、切配、烹饪、留样及餐具消毒等区域进行视频监控，其中需要采用防油污摄像机；
   F.在停车场的出入口，车辆进出时，车灯光线很强，安装强光抑制枪机，使其在强光下也可以获取到高清晰图像的摄像机；
   4、中学建筑视频监控系统前端部分设计原则
   摄像机摆放位置（点位）的设计和摄像机的选型设计说明：
   A.中小学需要对进出人员实行严密控制，在不侵犯人身隐私的前提下，在校园公共区域设置监控摄像机，如一层门厅、走道、主要出入口等公共区域；
   B.内部的重点区域设置摄像机进行监控，如消防控制室、重要房间等的出入口；
   C.室外区域的监控，主要在楼顶部和室外主干道，进出入口设置高清摄像机，对室外区域进行监视。
   D.摄像机具体安装位置、镜头的方向以非法入侵人员离开的路径和朝向为准；
   5、其他通用性要求说明
   1）在一层的出入口、电梯厅、公共走廊设置摄像机，监视人员出入及上下楼的情况,当有特殊情况发生的时候，可调看出入口的画面来辨认可疑人员。其中主要出入口摄像机配置人脸识别功能；
   2）内部的重点区域设置摄像机进行监控，如消防控制室、重要房间等的出入口；
   3）在停车场的出入口，车辆进出时，车灯光线很强，安装强光抑制枪机，使其在强光下也可以获取到高清晰图像的摄像机；
   4）电梯轿箱内选用电梯专用摄像机，并配置无线网桥；
   5）摄像机具体安装位置、镜头的方向以非法入侵人员离开的路径和朝向为准；
   6）摄像机清晰度不低于1080P。
   7）室外区域的监控，主要在室外主干道、进出入口设置高清摄像机，对室外区域进行严密的监视；
   8）摄像机的选型需要考虑建筑空间环境、装饰环境和照明环境不同的环境因素来进行设计，示范如下：
   从空间环境来考虑：室内大范围的监控区域如入口大厅采用室内高速智能球型摄像机；走道、出入口属于较为狭长的空间环境，采用常规固定式摄像机；电梯空间狭小设置带广角镜头的固定摄像机；
   从装饰环境及美观考虑：有吊顶的地方可选择半球摄像机、无吊顶使用枪式摄像机壁挂安装或者是吊装。
   9）对于常态化疫情管控，我们还可以在关键位置，部署体温检测摄像机，市场上面一般叫做数字哨兵解决方案。
2. 视频监控系统“传输部分”设计原则
   视频监控系统一般会采用智能化网进行数据传输，前端摄像机就近接入相应楼层的智能化网接入交换机。
   1）前端摄像机一般采用六类非屏蔽双绞线进行数据传输，ZRRVV2*1.0线缆作为供电线缆；
   2）电梯监控摄像机由就近管理间将线缆引入电梯控制机房，轿厢与机房通讯采用无线传输设备进行数据通讯。室内的电源线和信号线采用JDG钢管敷设至桥架，管间、信号支管与桥架之间跨接接地线。
3. 视频监控系统“控制部分”和“显示及记录”部分设计原则
   1、监控中心
   一般控制消防安防监控中心设置在建筑物相应大楼的一层，部署视频管理平台完成整个系统中所有设备的认证、注册以及控制信令的下发功能；同时实现对各监控图像的管理、授权、控制功能；同时完成监控系统中设备的管理、认证以及权限分配功能。
   2、视频显示
   视频显示部分完成视频信号的解码及输出显示，数字监控图像的显示有两种方式：
   第一种是用PC机的软件解码来观看图像；
   第二种方式为通过硬件解码器的方式将IP数字图像解码信号上电视墙。
   视频解码器主要功能是从网络上获取视音频数据流，将数字信号转换还原为模拟信号，输出到电视墙。解码器同时具备视音频解码、输出和网络接入功能，可以把来自前端监控媒体终端传送过来的组播IP数据包进行数字化解码，还原成模拟视音频信号后输入到电视墙。
   3、视频存储
   部署网络存储对前端所有视频进行实时存储，一般重要区域按照90天视频存储的容量，其他区域提供不低于31天的存储容量。
   摄像机常见分辨率和码率对照表（参考海康威视官网）

4、视频上墙
在监控中心我们还会设计液晶拼接屏组成的电视墙，分别用于重点画面和多画面监视使用，配置电脑装于监控中心操作台上，配置网络控制键盘控制视频切换。

1. 视频监控系统供电、接地及防雷
   摄像机供电系统采用UPS集中供电。
   所有前端设备的安装支架可单独接地，监控中心内的设备统一接地，安装支架与摄像机绝缘。
2. 安防厂商相关简单工具

现在安防厂商有在线工具，提供摄像机选型、存储容量计算等等功能，在这里通过海康威视公司和浙江大华公司的在线工具做简单展示。

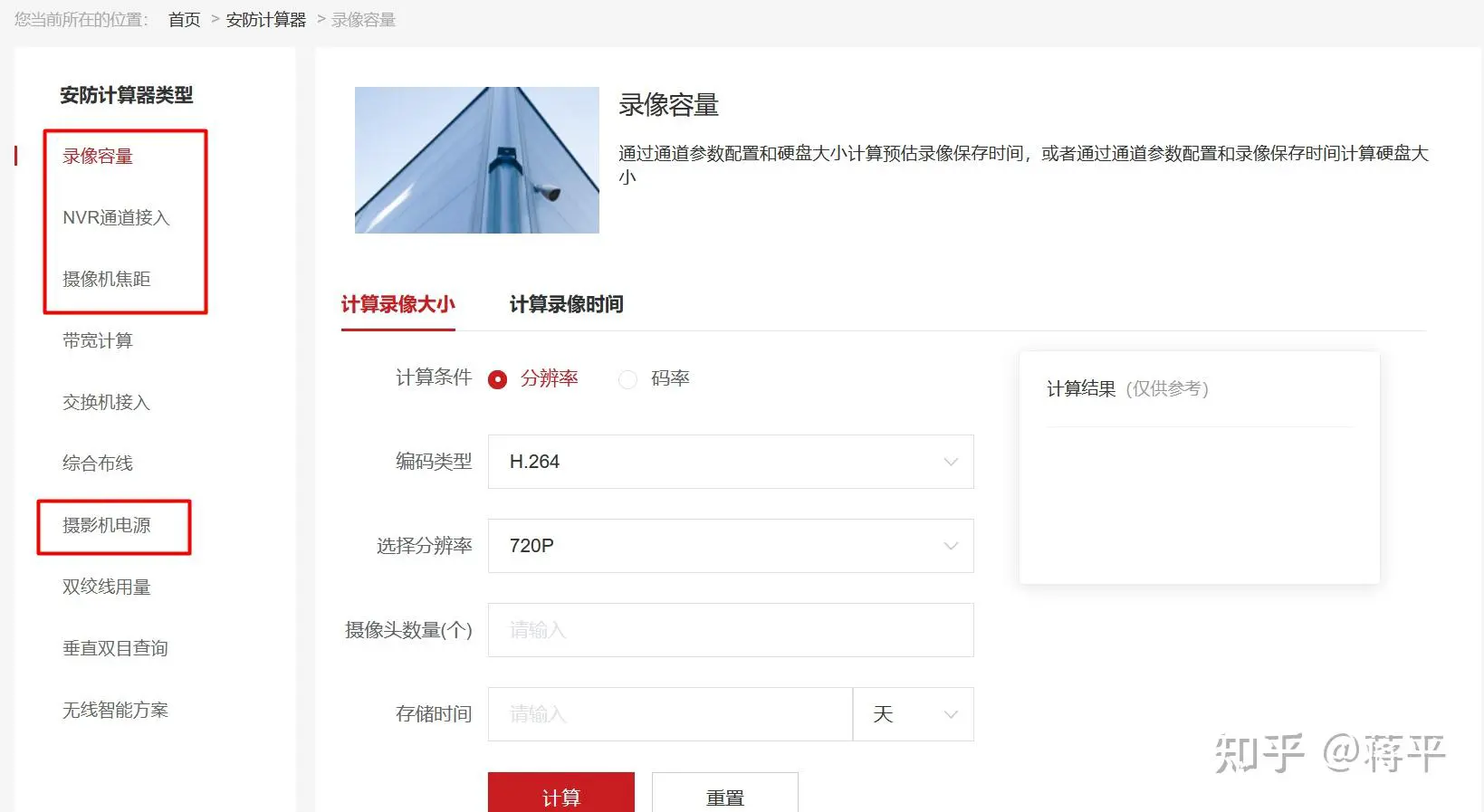

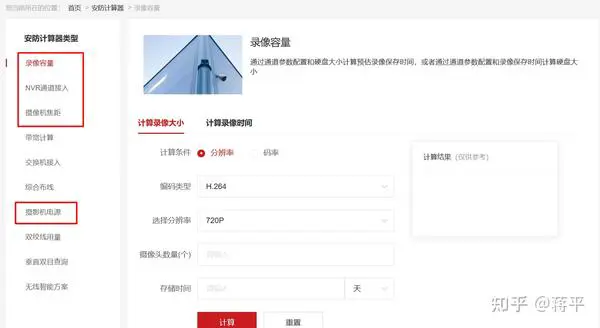

1、海康威视

在线工具网址：

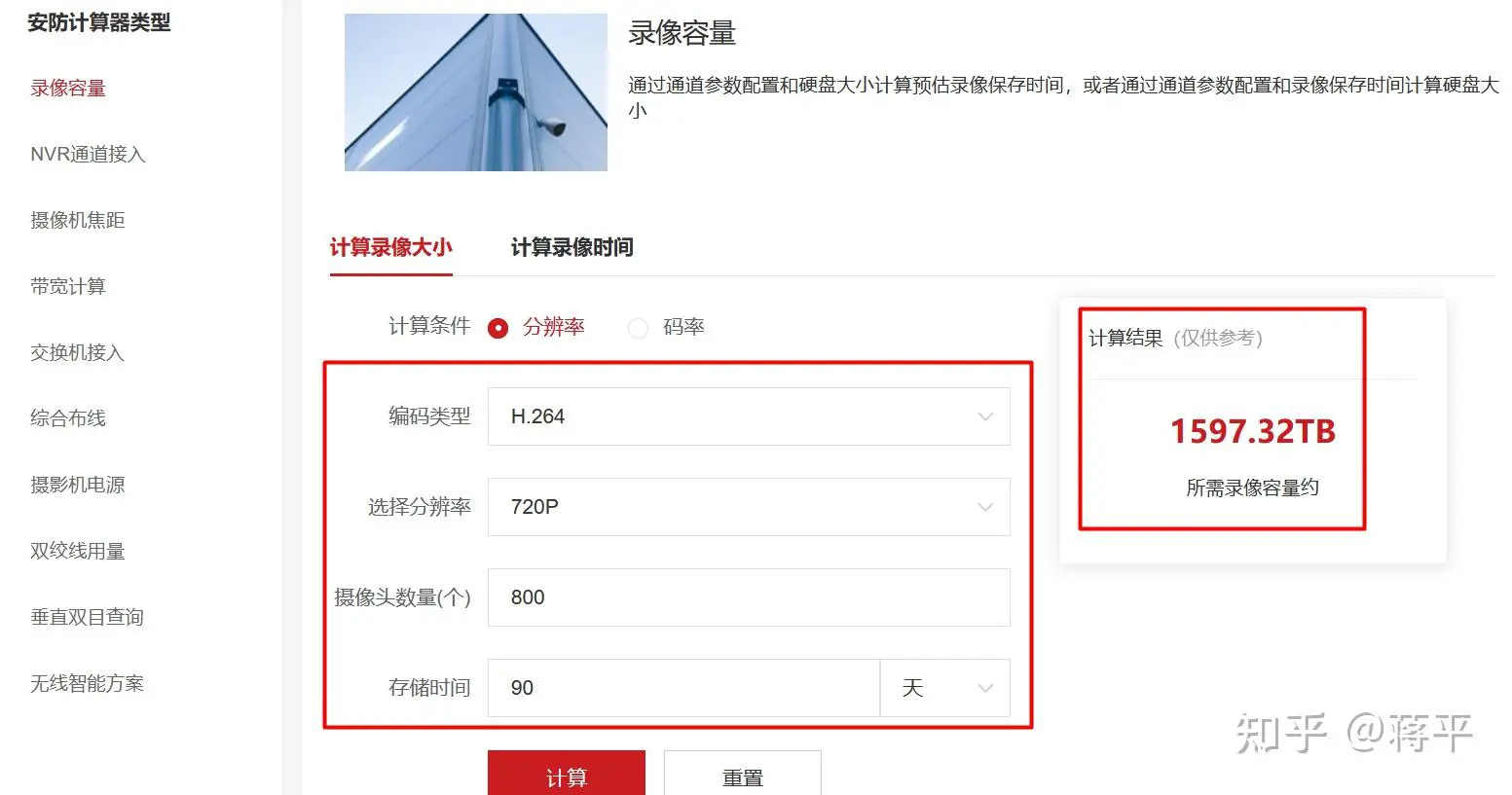

主要亮点功能：录像容量、摄像机焦距、带宽计算、摄像机电源计算。

2、浙江大华

在线工具网址：

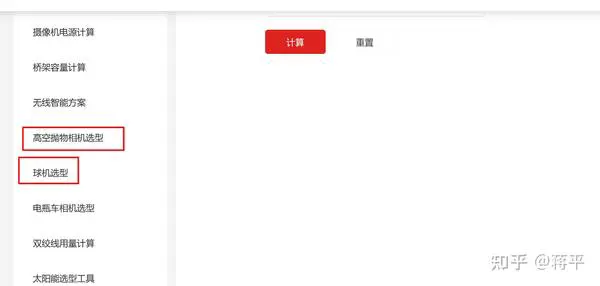

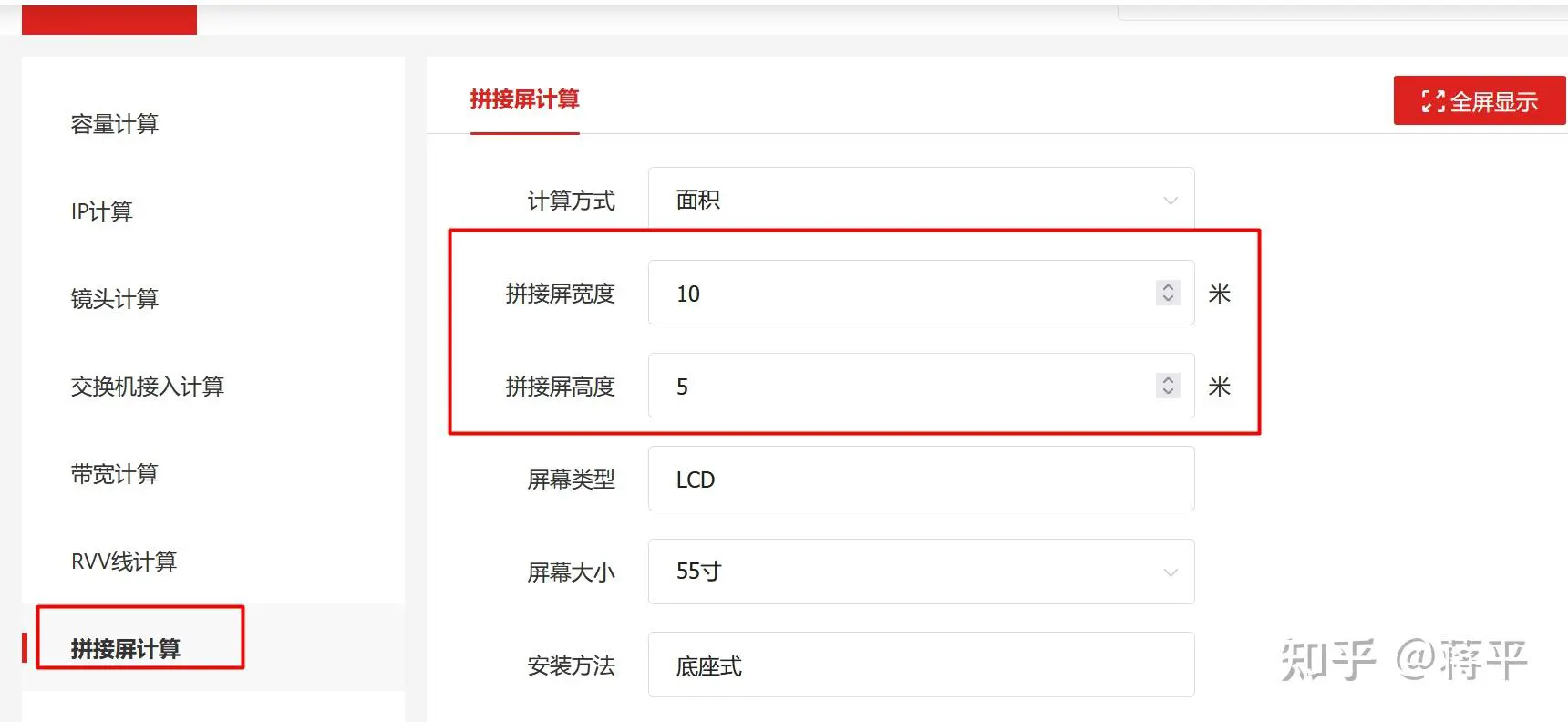

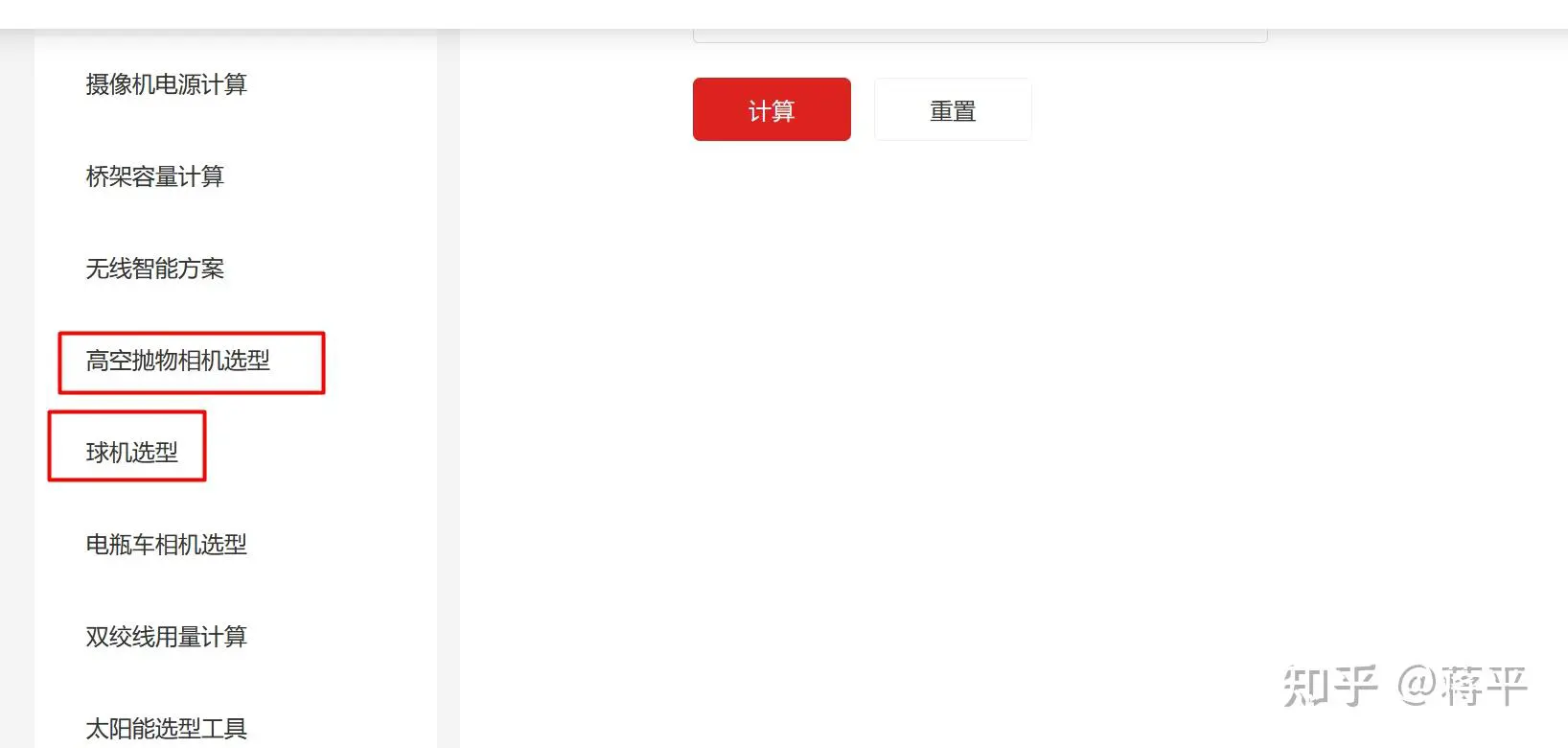

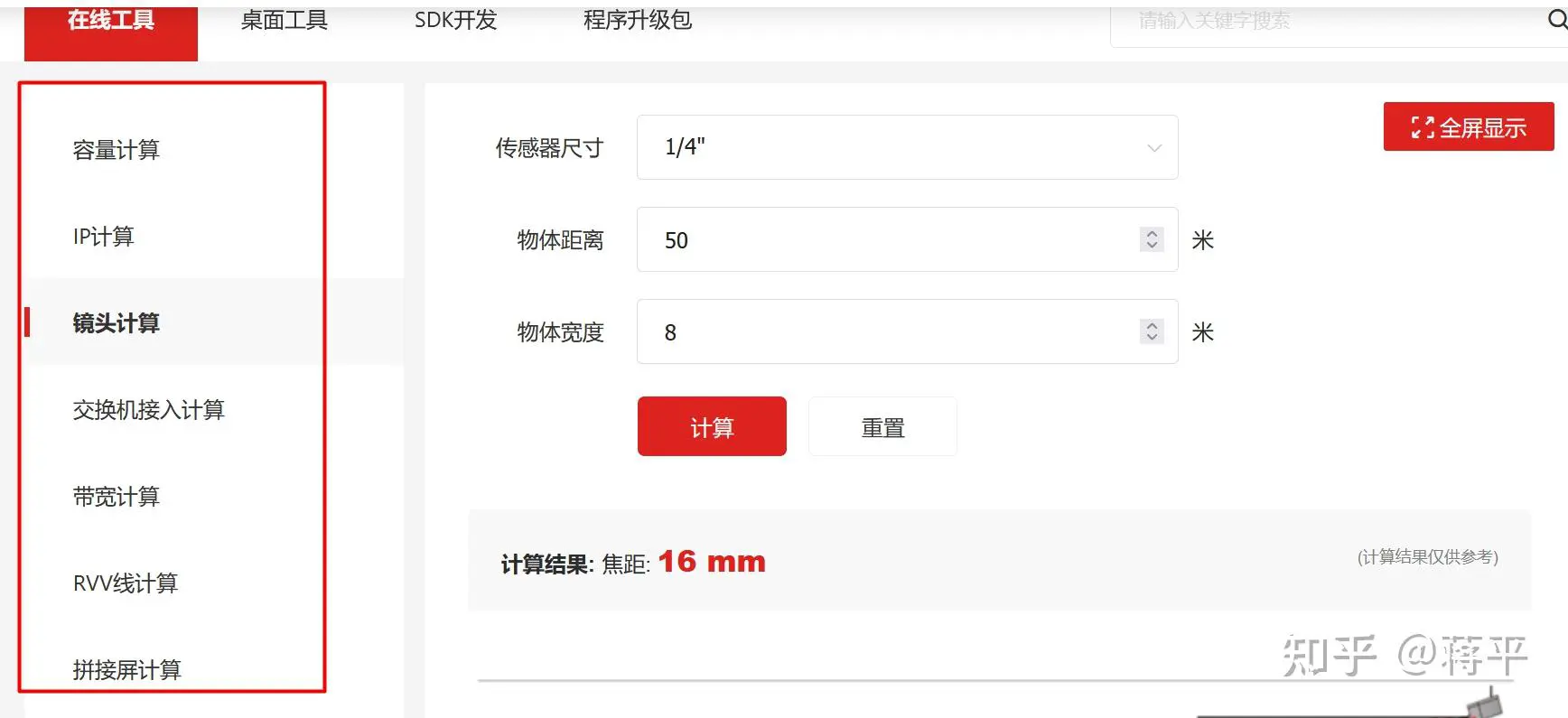

主要亮点功能：录像容量（容量计算）、摄像机焦距（镜头计算）、带宽计算、摄像机电源计算、RVV电源线计算、拼接屏计算、高空抛物摄像机选型（一般住宅小区在设计的时候会考虑）。
