怎样看懂pcb原理图？
来源：安防百科 /
时间: 2024-05-28
这个问题其实不好回答, 只能说一下个人的学习方向, 仅供参考.

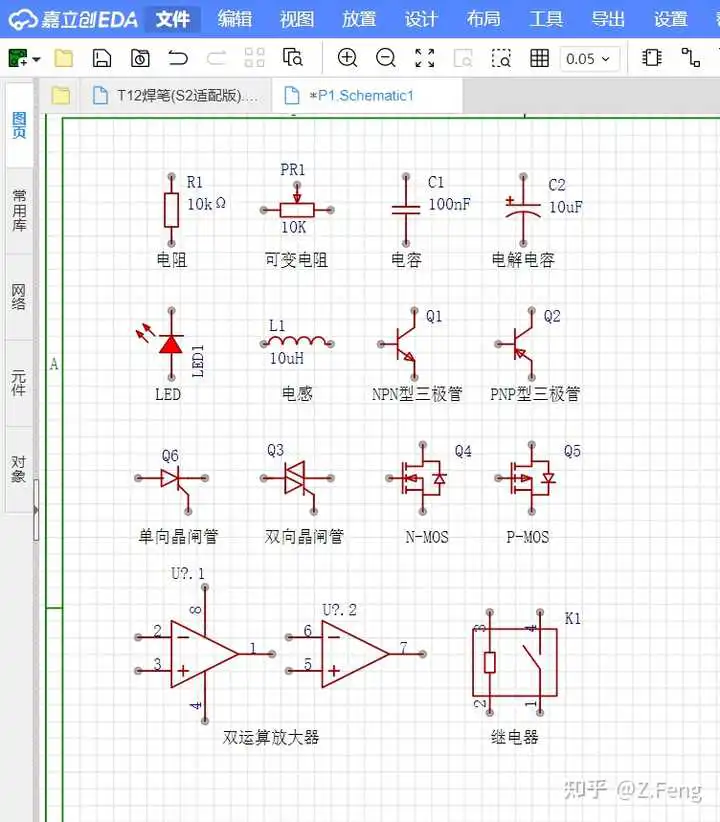

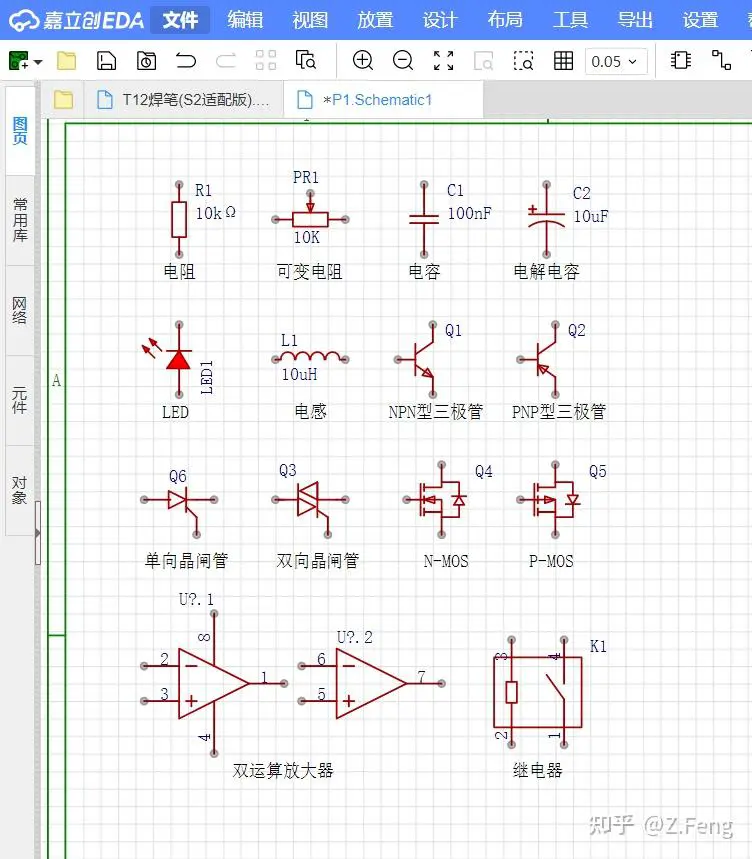

我的第一步, 是先弄懂常见元器件的符号长啥样.
比如说: 电阻 电容 电感 二极管 三极管 晶闸管 MOS 继电器 变压器 放大器 比较器.
然后需要对这些元件有基本的了解.
查看产品的规格书和网络查询相关特性是最快的方法. 有些元在规格书里还有参考电路, 很有帮助.

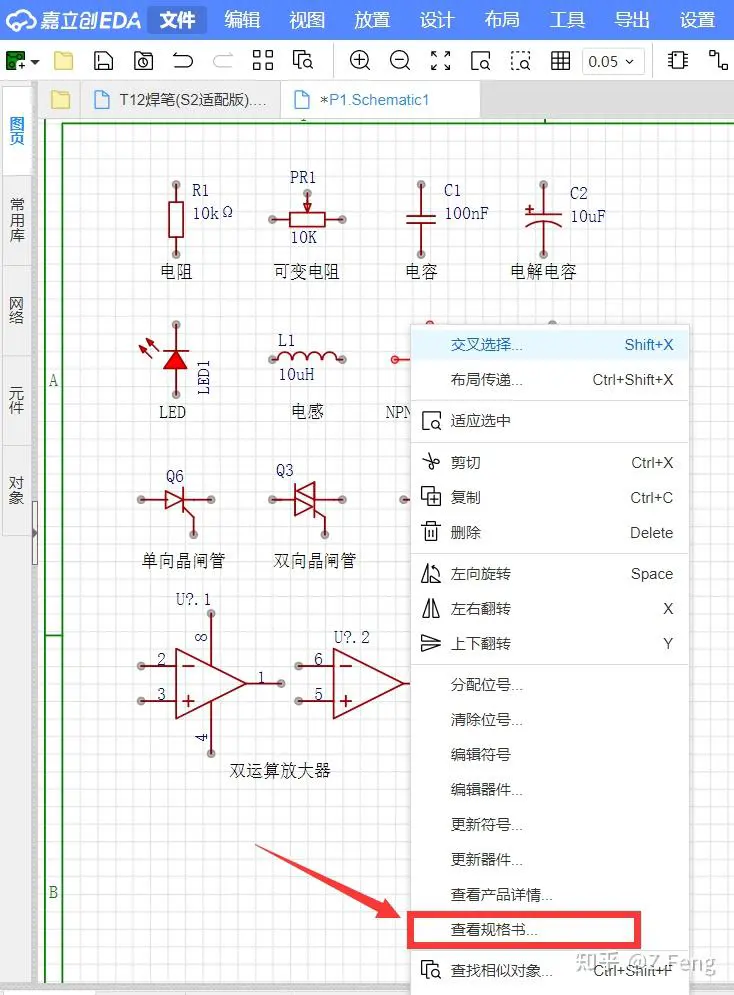

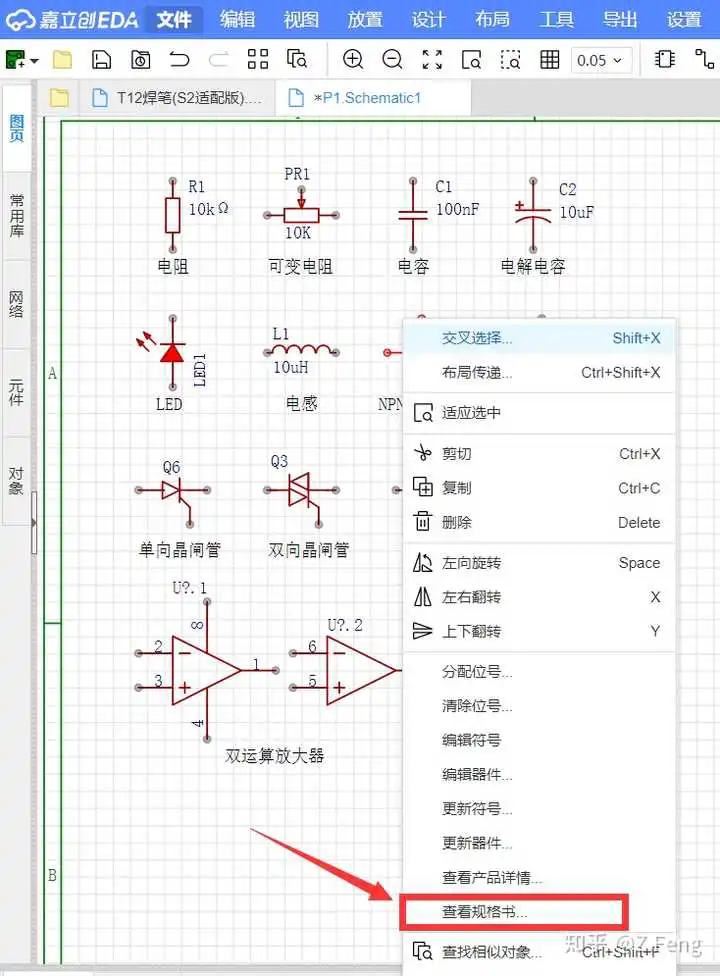

这里赞一下立创EDA, 可以右键快速查询元件信息 元件库也挺齐全的.
接着就是分析电的流动,这个需要掌握一些基础的物理公式.

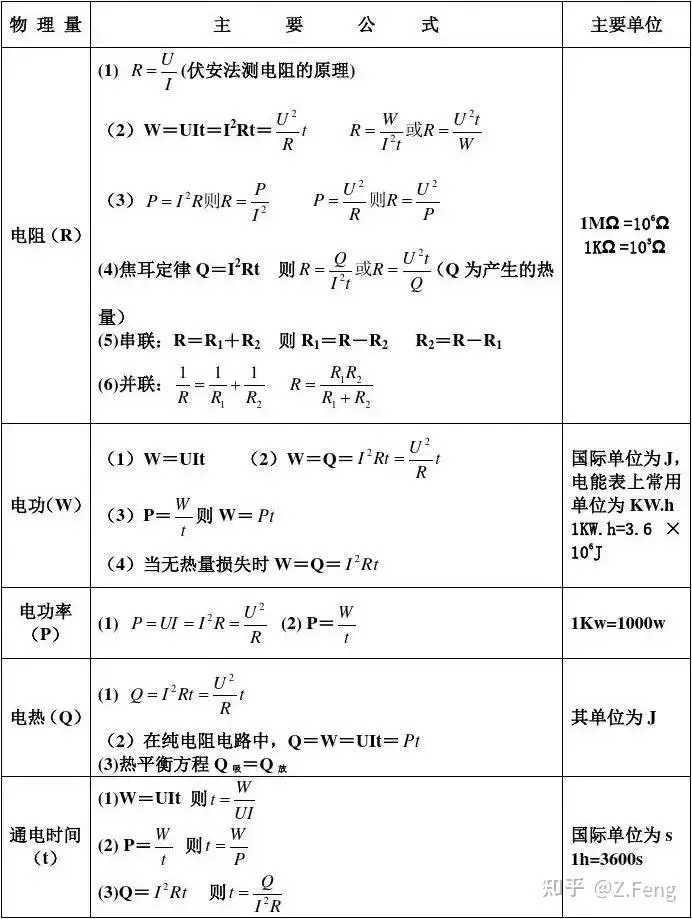

这里列出一些初高中所用的公式.
到了这里, 基本磕磕巴巴能推导出一些简单电路的基本原理.

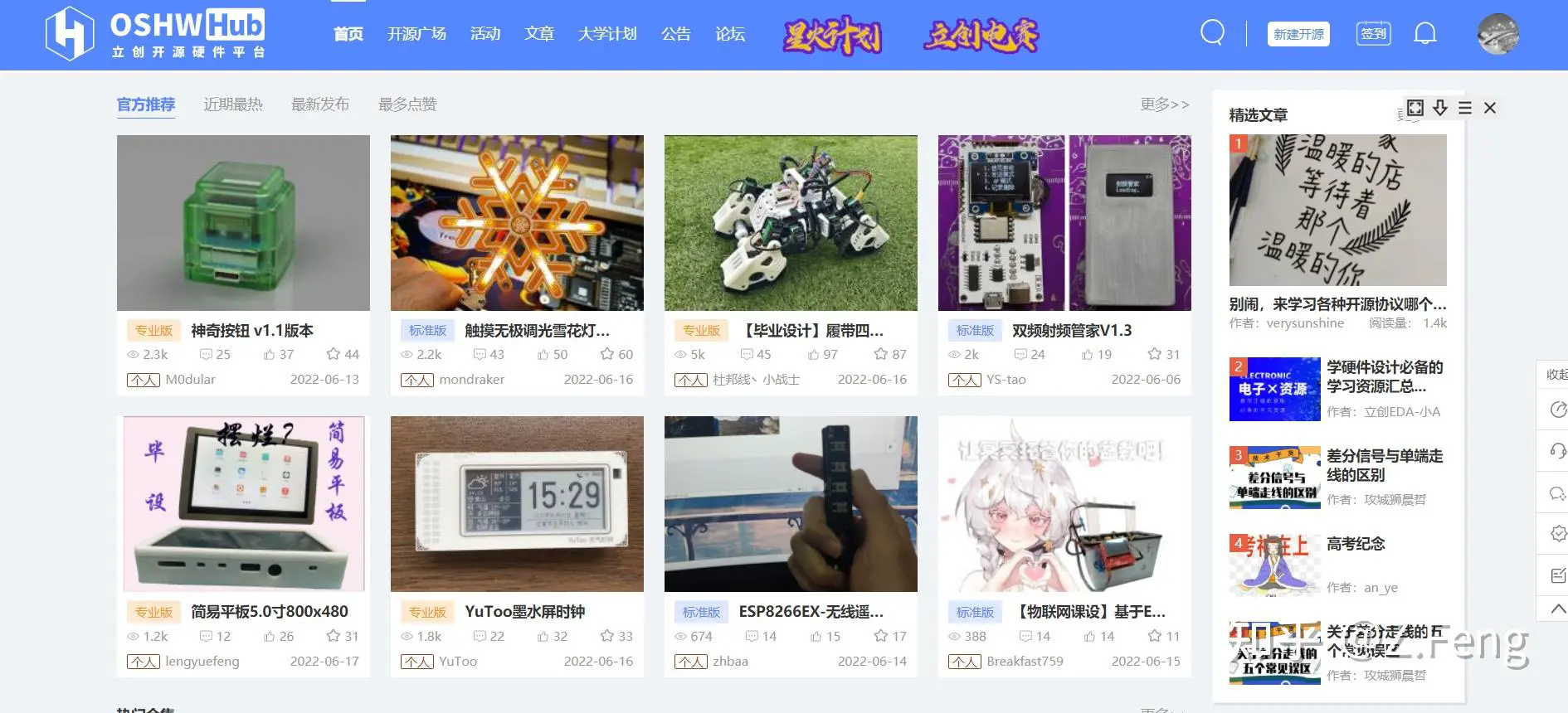

要去分析更复杂电路, 确实需要大量经验的积累. 可以去看一些优秀的开源硬件案例, 看看别人是怎么设计的, 是什么原因要这样设计.
多看, 多问, 多算.
不畏难, 多请教, 会有进步的.
